Описание
Описание продукта

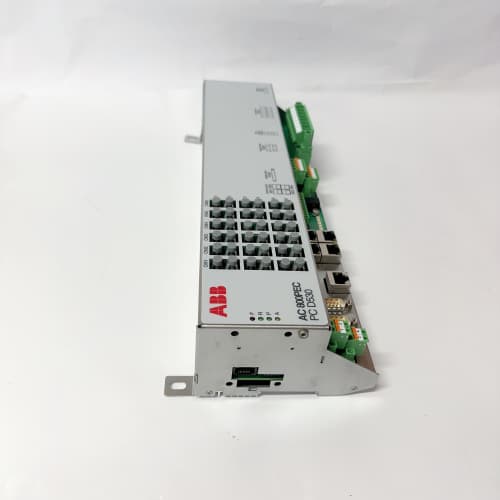

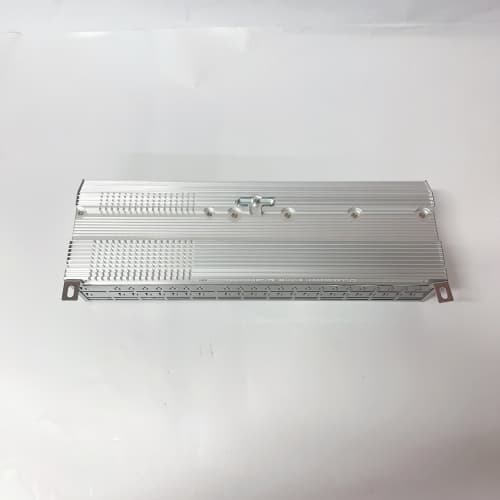

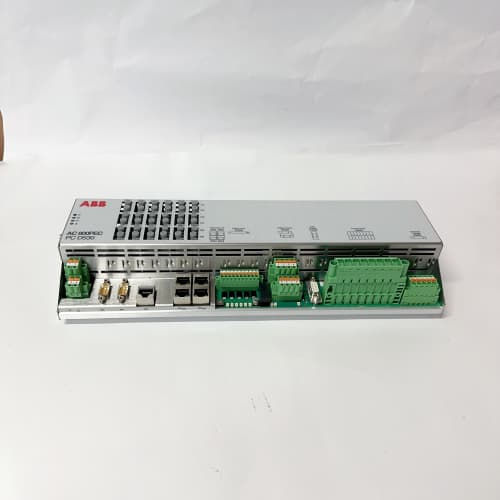

ABB PCD530A102 (3BHE041343R0102) — это высокопроизводительный модуль цифрового ввода-вывода (DI/DO) класса SIL 3 для систем автоматизации ABB AC 800M, специализированный на критических задачах управления и безопасности в промышленных процессах с повышенными требованиями к надежности. Модуль ABB PCD530A102 (3BHE041343R0102) сочетает в себе расширенную конфигурацию каналов, отказоустойчивую архитектуру, комплексную защиту и глубокую интеграцию с системами управления безопасностью (SIS), что делает его незаменимым компонентом для автоматизации энергетики, нефтегазовой, химической и атомной промышленности. Ссылка на продукт: ABB PCD530A102 (3BHE041343R0102). Благодаря использованию двойной электроники (для обеспечения SIL 3), высококачественных компонентов и продуманной защиты каналов, ABB PCD530A102 (3BHE041343R0102) обеспечивает стабильную передачу цифровых сигналов и управление аварийными системами, даже в условиях агрессивных промышленных сред — высоких нагрузок, электромагнитных помех и перепадов температур. 无论是 в крупных промышленных комплексах, реакторных установках или трубопроводных системах, ABB PCD530A102 (3BHE041343R0102) подтверждает свою роль как ключевой элемент безопасной автоматизации, поддерживая предотвращение аварий, своевременную реакцию на критические ситуации и соответствие международным стандартам безопасности. Особенно стоит отметить, что ABB PCD530A102 (3BHE041343R0102) прошел строгие сертификационные испытания на соответствие стандартам IEC 61508 (SIL 3), IEC 61131-3, ISO 9001, гарантируя максимальный уровень надежности и безопасности.
Технические параметры
- Бренд: ABB
- Модель: PCD530A102 (3BHE041343R0102)
- Тип устройства: Модуль цифрового ввода-вывода (DI/DO) SIL 3 для системы автоматизации ABB AC 800M
- Конфигурация каналов:
- Цифровой ввод (DI): 16 независимых каналов (дифференциальные, 24V DC; нормально открытый/нормально закрытый — настраиваемый)
- Цифровой вывод (DO): 8 независимых каналов (релейные/транзисторные — настраиваемые, 24V DC/250V AC)
- Максимальный ток на канал DO:
- Транзисторные: 2A (DC)
- Релейные: 5A (AC/DC)
- Совместимость с нагрузками (DO): Индуктивные, резистивные, контакторные, ламповые
- Защита каналов (согласно SIL 3):
- DI: Двойная защита от короткого замыкания, ESD ±15kV, электромагнитных помех (EMC), обратной полярности и фильтрация помех (0.1–100 мс)
- DO: Двойная защита от короткого замыкания, перегрузки, обратного тока, теплового отключения и дугоуничтожения (для релейных выходов)
- Функции DI: Поддержка счетчиков импульсов (до 1kHz), детекция ребер сигнала, диагностика обрыва цепи
- Функции DO: Диагностика исправности выходов, защита от неправильного подключения
- Максимальная скорость коммутации: 1 мс на канал (DI/DO)
- Коммуникационный интерфейс: Подключение к шине контроллера ABB AC 800M (CI858K01/CI867K01), поддержка hot-swap (горячая замена) с диагностикой
- Поддерживаемые протоколы: PROFINET IO (IRT), Modbus TCP (с безопасным обменом данными)
- Питание: 24V DC (диапазон 18–30V DC), двойное независимое питание (для SIL 3)
- Рабочая температура: -20°C до +60°C
- Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
- Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам), EN 61000-6-4 (эмиссия электромагнитных волн)
- Совместимость: Система автоматизации ABB 800xA, контроллеры ABB AC 800M/S800L (SIL 3), модули I/O ABB PCD серии, PLC Siemens S7-400F/1500F (по PROFINET), Emerson DeltaV SIS (SIL 3)
- Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
- Вес: 1.3 кг
- Срок гарантии: 2 года
Преимущества и особенности
- Соответствие требованиям SIL 3: Двойная электроника, независимое питание, детальная диагностика и комплексная защита каналов обеспечивают максимальный уровень безопасности (SIL 3 по IEC 61508), что позволяет использовать ABB PCD530A102 (3BHE041343R0102) в критических системах, где отказ может привести к катастрофическим последствиям (аварии на реакторах, утечки опасных веществ).
- Универсальная конфигурация каналов: Комбинация 16 DI + 8 DO с настраиваемыми типами выходов (релейные/транзисторные) делает модуль подходящим для различных задач — от отслеживания сигналов аварийных датчиков до управления аварийными клапанами, контакторами и системами сброса давления.
- Мощные выходы и комплексная защита: Максимальный ток 5A на релейные выходы и 2A на транзисторные позволяет управлять мощными нагрузками без промежуточных устройств. Двойная защита от короткого замыкания, перегрузки и дугоуничтожения продлевает срок службы модуля и предотвращает повреждение при отказе оборудования.
- Детальная диагностика и отказоустойчивость: Функции диагностики обрыва цепи (DI), исправности выходов (DO) и контроля питания обеспечивают своевременное выявление неисправностей. Поддержка hot-swap с диагностикой позволяет заменять ABB PCD530A102 (3BHE041343R0102) без остановки системы, минимизируя время простоя для непрерывных процессов.
- Глубокая интеграция с ABB 800xA и безопасными PLC: Оптимизация для контроллеров ABB AC 800M (SIL 3) обеспечивает автоматическое определение модуля, простую конфигурацию через ПО ABB Control Builder M и интеграцию с системами SCADA для мониторинга безопасности. Совместимость с безопасными PLC сторонних производителей (Siemens, Emerson) расширяет область применения.
- Устойчивость к тяжелым условиям: Работа в диапазоне температур -20°C до +60°C и усиленная защита от электромагнитных помех гарантируют стабильную работу в агрессивных промышленных средах — пылинных цехах, влажных помещениях и средах с высоким уровнем электромагнитных помех.
Примеры применения в отраслях
- Атомная энергетика: Системы безопасности реакторов — ABB PCD530A102 (3BHE041343R0102) отслеживает сигналы датчиков температуры, давления и уровня воды (DI) и управляет аварийными системами сброса давления, охлаждения и останавливания реактора (DO) на атомных электростанциях Росэнергоатом, соответствуюя требованиям SIL 3.
- Нефтегазовая промышленность: Системы предотвращения утечек — применение на заводах Gazprom Neft и Lukoil для отслеживания сигналов датчиков газового анализа и утечек (DI) и управления аварийными клапанами, насосами нейтрализации и системами подачи инертного газа (DO), обеспечивая безопасность работы на трубопроводах и хранилищах.
- Химическая промышленность: Системы контроля реакторных процессов — использование на заводах BASF и DuPont для отслеживания сигналов аварийных датчиков pH-значения, концентрации и температуры (DI) и управления аварийными клапанами сброса и системами экстренного охлаждения (DO), соответствуюя требованиям SIL 3 и защиты персонала.
- Энергетика (теплоэлектростанции): Системы защиты котлов и турбин — ABB PCD530A102 (3BHE041343R0102) отслеживает сигналы датчиков перегрева, передавления и уровня топлива (DI) и управляет аварийными системами остановки котла и сброса пара (DO) на ТЭС Ростехэнерго, интегрируясь с контроллером ABB AC 800M.
- Металлургия (стальные заводы): Системы безопасности электростанций — применение на заводах НЛМК и ArcelorMittal для отслеживания сигналов датчиков короткого замыкания и перегрузки (DI) и управления аварийными системами отключения мощности и охлаждения (DO), синхронизируя работу через PLC Siemens S7-1500F.
Сравнение с конкурентами
| Параметр | ABB PCD530A102 (3BHE041343R0102) | Конкурентский продукт (Siemens 6ES7 323-1BL00-0AA0) | Конкурентский продукт (Emerson 1756-IB16/OB8) |
|---|---|---|---|
| Конфигурация каналов | 16 DI + 8 DO (релейные/транзисторные) | 8 DI + 8 DO (транзисторные) | 16 DI + 8 DO (транзисторные) |
| Уровень SIL | SIL 3 (IEC 61508) | Нет | SIL 2 |
| Максимальный ток на DO | 5A (релейные), 2A (транзисторные) | 0.5A | 1A |
| Защита каналов | Двойная защита (SIL 3): Короткое замыкание/ESD/перегрузка/диагностика | Без защиты | Базовая защита: Короткое замыкание |
| Дополнительные функции | Счетчик импульсов, диагностика обрыва, дугоуничтожение | Без дополнительных функций | Без дополнительных функций |
| Горячая замена | Да (с диагностикой) | Нет | Нет |
| Совместимость с SIS | Да (ABB 800xA, Emerson DeltaV SIS) | Нет | Ограниченная |
Вывод: ABB PCD530A102 (3BHE041343R0102) значительно превосходит конкурентов благодаря сочетанию уровня безопасности SIL 3, универсальной конфигурации каналов, мощных выходов, комплексной двойной защиты и детальной диагностике. В то время как конкуренты предлагают либо отсутствие поддержки SIL, либо ограниченную защиту и функциональность, ABB PCD530A102 (3BHE041343R0102) предоставляет безопасное, отказоустойчивое и универсальное решение для критических задач управления и безопасности в промышленных процессах. Это делает его предпочтительным выбором для пользователей системы ABB 800xA и компаний, требующих максимального уровня надежности и соответствия международным стандартам безопасности.
Советы по выбору и предостережения
-
Советы по выбору:
- Убедитесь в совместимости с системой SIS: Модуль оптимизирован для контроллеров ABB AC 800M (SIL 3), поэтому рекомендуется для систем ABB 800xA; для сторонних SIS (например, Emerson DeltaV SIS) проверяйте наличие сертификации совместимости.
- Оцените требования к типу выходов: Если вам нужно управлять мощными нагрузками (до 5A) или работать с переменным током (AC/DC), настраиваемые релейные выходы делают ABB PCD530A102 (3BHE041343R0102) оптимальным выбором.
- Проверьте уровень SIL: Для критических систем, где отказ может привести к катастрофическим последствиям, модуль SIL 3 является неотъемлемым, в отличие от конкурентов с более низким уровнем безопасности.
-
Предостережения:
- Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 20 см свободного пространства вокруг) — при работе с максимальной нагрузкой (релейные выходы по 5A) модуль может нагреваться, и недостаточная вентиляция может снизить надежность.
- Используйте только оригинальные кабели и разъемы ABB для подключения сигналов и коммуникационной шины — некачественные компоненты могут нарушить работу системы SIL 3, искажать сигналы и привести к выходу модуля из строя.
- Не превышайте максимальный ток на каналы DO: Для релейных выходов — 5A, для транзисторных — 2A. Перегрузка может активировать тепловое отключение или повредить двойную защиту каналов.
- Для управления индуктивными нагрузками (например, электродвигатели, соленоиды) установите свободные диоды или Varistors параллельно нагрузке — это снизит влияние обратного тока на выходы модуля и предотвратит повреждение релейных контактов.
- Регулярно выполняйте диагностику через ПО ABB Control Builder M: Проверяйте состояние каналов, питания и связи с контроллером для своевременного выявления неисправностей. При горячей замене следуйте инструкциям ABB и проверяйте совместимость прошивки нового модуля с существующей системой SIS.
