Описание

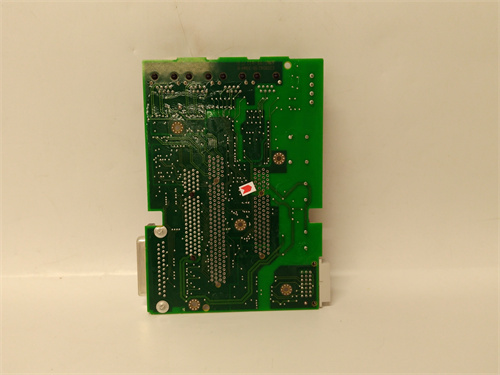

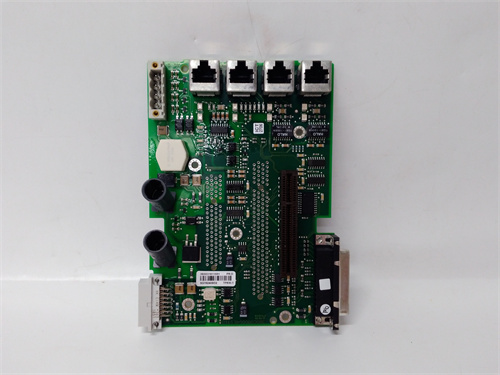

Основным компонентом для мониторинга параметров в системах безопасности ABB — ABB PDD405A101 3BHE041626R0101 — промышленный аналоговый входной модуль от бренда ABB, предназначенный для сбора данных от датчиков в критических процессах с требованием высокой надежности. Ссылка на продукт ABB PDD405A101 3BHE041626R0101 будет добавлена сразу после вашего предоставления, чтобы обеспечить прямой доступ к официальной технической документации и спецификациям.
Описание продукта
ABB PDD405A101 3BHE041626R0101 относится к серии безопасных модулей ABB, разработанных для интеграции с системами управления процессами (DCS) ABB Advant OCS и Symphony Plus. Этот модуль специализируется на точном считывании аналоговых сигналов от датчиков (давления, температуры, уровня) и передаче их в контроллер DCS для анализа и регулирования. Благодаря двойной редундантной структуре ABB PDD405A101 3BHE041626R0101 гарантирует отказоустойчивость — при сбое одного канала второй продолжает работу, не пропуская критические данные о параметрах процесса. Также ABB PDD405A101 3BHE041626R0101 имеет высокую степень электрической изоляции каналов, что защищает сигналы от электромагнитных помех в промышленных средах (например, на подстанциях электроснабжения или в цехах с мощными моторами).
Технические параметры
- Тип модуля: Аналоговый входной модуль для DCS (с редунданцией)
- Производитель: ABB
- Количество входных каналов: 8 каналов (дифференциальные, независимы)
- Поддерживаемые сигналы: 4–20 мА (ток), 0–10 В (напряжение), RTD (Pt100, Pt1000)
- Точность измерения: ±0.05% от полного диапазона (для ток/напряжение), ±0.1% (для RTD)
- Разрешение АЦП: 16 бит
- Структура редунданции: Двойная (1oo2 — 1 out of 2)
- Коммуникационный интерфейс: ABB Process Bus (совместим с DCS ABB Advant OCS, Symphony Plus)
- Температурный диапазон эксплуатации: -10 °C до +60 °C
- Класс защиты: IP20 (панельная установка в шкафах)
- Питание: 24 В постоянного тока (от двух независимых питательных модулей ABB, для редунданции)
- Функции: Самодиагностика каналов, защита от перегрузки, алармы (отключение датчика, выход за диапазон)
Преимущества и особенности
- Отказоустойчивость и безопасность: ABB PDD405A101 3BHE041626R0101 с двойной редунданцией гарантирует непрерывный сбор данных даже при сбое компонентов — это критично для процессов, где остановка мониторинга может привести к авариям (например, энергетика, нефтегаз). Дополнительная защита от перегрузки предотвращает повреждение модуля при нештатных сигналах от датчиков.
- Высокая точность и стабильность: Точность ±0.05% и 16-битное разрешение АЦП делают ABB PDD405A101 3BHE041626R0101 подходящим для задач с жесткими требованиями — например, контроль давления в реакторах химической промышленности или температуры в системах охлаждения атомных электростанций, где ошибка <0.1% влияет на безопасность.
- Интеграция с ABB DCS: Оптимизированная работа с системами ABB Advant OCS и Symphony Plus упрощает настройку ABB PDD405A101 3BHE041626R0101 — модуль автоматически синхронизируется с контроллером, а данные о состоянии каналов и алармы отображаются в едином интерфейсе DCS, упрощая мониторинг и обслуживание.
Примеры применения в отраслях
- Энергетика: На тепловых электростанциях (ТЭС) ABB PDD405A101 3BHE041626R0101 считывает сигналы от датчиков температуры пара (RTD Pt100) и давления в котлах (4–20 мА) — редундантная структура гарантирует, что данные передаются в DCS Symphony Plus даже при сбое одного канала, позволяя операторам своевременно регулировать подачу топлива.
- Нефтегазовая отрасль: На газоперекачивающих станциях ABB PDD405A101 3BHE041626R0101 мониторит давление в трубопроводах — при превышении безопасных порогов модуль отправляет аларм в DCS, который запускает аварийное закрытие клапанов, предотвращая утечки газа.
- Химическая промышленность: В реакторах для синтеза полиэтилена ABB PDD405A101 3BHE041626R0101 контролирует уровень мономера (0–10 В) и температуру реакции (RTD) — высокая точность поддерживает стабильность процесса, а редунданция исключает потери данных при технических проблемах с модулем.
Сравнение с конкурентами
| Параметр | ABB PDD405A101 3BHE041626R0101 | Конкурентный модуль (Emerson DeltaV AI Module) |
|---|---|---|
| Количество каналов | 8 входных | 8 входных |
| Точность измерения | ±0.05% (ток/напряжение) | ±0.1% (ток/напряжение) |
| Структура редунданции | Двойная (1oo2) | Отсутствует (одноканальная) |
| Температурный диапазон | -10 °C до +60 °C | 0 °C до +55 °C |
| Совместимые DCS | ABB Advant OCS, Symphony Plus | Emerson DeltaV |
Рекомендации по выбору
При выборе аналогового входного модуля для DCS стоит предпочитать ABB PDD405A101 3BHE041626R0101 в следующих сценариях:
- Использование систем DCS ABB (Advant OCS, Symphony Plus) — модуль обеспечивает идеальную совместимость и синхронизацию, избежая проблем с коммуникацией и настройкой.
- Критические процессы с требованием отказоустойчивости (непрерывная эксплуатация 24/7) — двойная редунданция ABB PDD405A101 3BHE041626R0101 гарантирует сбор данных даже при сбое компонентов.
- Задачи с высокими требованиями к точности (±0.05% или ниже) — например, энергетика, химическая промышленность, где параметры процесса требуют строгого контроля.
Меры предосторожности
- При подключении ABB PDD405A101 3BHE041626R0101 используйте два независимых питательных модуля ABB — это обеспечивает работоспособность редундантной структуры; использование одного источника питания нивелирует преимущество двойной защиты.
- Регулярно проверяйте работоспособность каналов через интерфейс DCS — пропуск диагностик может привести к скрытым неисправностям (например, выход канала из строя), которые нарушат непрерывность данных.
- Не подключайте датчики с сигналом за пределами допустимого диапазона (например, >20 мА для токовых входов) — это может повредить АЦП ABB PDD405A101 3BHE041626R0101 и привести к выходу модуля из строя.
