1. Описание продукта

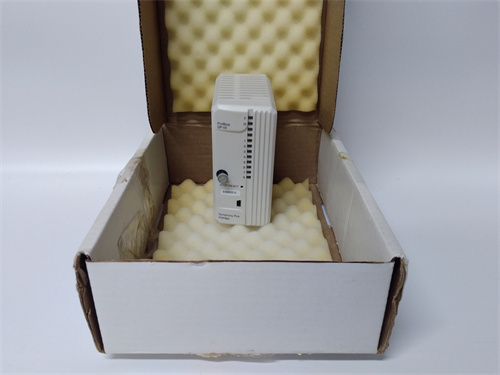

ABB PDP22-FBP — это специализированный модуль коммуникаций Profibus DP, разработанный компанией ABB для интеграции в распределенные системы автоматизации на основе ПЛК, который выполняет ключевую роль в обеспечении стабильного обмена данными между контроллерами и периферийным оборудованием. ABB PDP22-FBP поддерживает высокоскоростную передачу данных по протоколу Profibus DP V1, обеспечивая синхронизацию работы множества датчиков, исполнительных механизмов и других модулей в промышленных комплексах. В сценариях эксплуатации, таких как автоматизация автомобильных производственных линий, управление энергетическими блоками и контроль процессов в нефтегазовой промышленности, ABB PDP22-FBP демонстрирует исключительную устойчивость к электромагнитным помехам и перепадам напряжения, что гарантирует непрерывную работу системы даже при высоких нагрузках. Благодаря компактному дизайну и простой схеме конфигурации, ABB PDP22-FBP легко интегрируется в существующие установки, становясь незаменимым решением для модернизации старых систем и построения новых высокоэффективных автоматизированных комплексов.
2. Технические параметры продукта
- Протокол коммуникации: Profibus DP V1, поддерживает скорость передачи данных от 9.6 кбит/с до 12 Мбит/с
- Количество подключаемых устройств: до 126 периферийных устройств в одной сети Profibus DP
- Интерфейсы: 1 порт Profibus DP с портом подключения D-sub 9, поддержка оптоволоконных и медных кабелей
- Питание: 24 В DC, допуск отклонения напряжения ±10%, энергопотребление не более 2 Вт
- Рабочие условия: Температурный диапазон от -25°C до +65°C, относительная влажность 5%-95% без конденсации
- Защита: Класс защиты IP20 для корпуса, защита от короткого замыкания и перегрузки на коммуникационных портах
- Совместимость: Полностью совместим с ПЛК ABB AC500, AC800M, AC800PEC, а также с ПЛК Siemens S7-300/400, Rockwell Allen-Bradley ControlLogix
- Габаритные размеры: 45×100×120 мм, компактный дизайн для монтажа на DIN-рейку в промышленных шкафах
3. Преимущества и особенности
- Высокоскоростная передача данных: Поддержка скорости до 12 Мбит/с позволяет ABB PDP22-FBP обеспечивать реальное время обмена данными между ПЛК и периферийным оборудованием, критически важное для динамических промышленных процессов.
- Широкая совместимость: Совместимость с ведущими марками ПЛК и поддержка стандарта Profibus DP V1 делают модуль универсальным решением для интеграции в разнородные автоматизированные системы.
- Устойчивость к внешним факторам: Широкий температурный диапазон и защита от электромагнитных помех позволяют эксплуатировать ABB PDP22-FBP в суровых промышленных условиях, включая металлургические цеха и нефтегазовые промыслы.
- Простота конфигурации и обслуживания: Конфигурация через программное обеспечение ABB Control Builder Plus и диагностические индикаторы статуса упрощают настройку и устранение неисправностей, снижая время простоя системы.
- Экономичность: Низкое энергопотребление и возможность подключения до 126 устройств сокращают потребность в дополнительных коммуникационных модулях, снижая общую стоимость системы автоматизации.
4. Области применения и практические примеры
4.1 Области применения
Широко используется в автомобильном производстве (автоматизация конвейерных линий и сборочных узлов), энергетике (управление турбинами и генераторами), нефтегазовой промышленности (контроль трубопроводов и перерабатывающих заводов) и машиностроении (управление станками с ЧПУ).
4.2 Практические примеры
- Автоматизация автомобильной сборочной линии: На крупном европейском автомобильном заводе ABB PDP22-FBP интегрирован с ПЛК ABB AC800M для управления конвейерной линией и роботами-сборщиками. Высокая скорость передачи данных обеспечила синхронизацию работы 80+ периферийных устройств, увеличив производительность линии на 20%.
- Управление энергетическим блоком: В теплоэлектростанции модуль используется для обмена данными между ПЛК и датчиками температуры, давления и расхода пара. Благодаря устойчивости к помехам, ABB PDP22-FBP гарантировал непрерывную передачу данных, снизив количество аварийных остановок блока на 15%.
- Контроль нефтегазового трубопровода: На международном нефтегазовом трубопроводе модуль интегрирован в систему мониторинга, обеспечивая связь между центральным ПЛК и датчиками давления в распределенных пунктах. Поддержка высокой скорости передачи данных позволяла операторам быстро реагировать на отклонения параметров, предотвращая возможные аварии.
5. Сравнение с конкурентами
| Параметр сравнения | ABB PDP22-FBP | Конкурент (модуль Profibus DP другого бренда) |
|---|---|---|
| Максимальная скорость передачи | 12 Мбит/с | 6 Мбит/с |
| Количество подключаемых устройств | 126 | 64 |
| Температурный диапазон | -25°C до +65°C | -10°C до +55°C |
| Энергопотребление | ≤2 Вт | ≥5 Вт |
| Совместимость | ПЛК ABB и сторонних производителей | Только собственные ПЛК |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Если вам нужен модуль коммуникаций для построения распределенных систем Profibus DP с высокой скоростью передачи данных, ABB PDP22-FBP является идеальным решением, благодаря поддержке скорости до 12 Мбит/с и большому количеству подключаемых устройств.
- Для эксплуатации в суровых промышленных условиях (низкие/высокие температуры, сильные электромагнитные помехи) этот модуль предпочтительнее конкурентов, благодаря расширенному температурному диапазону и защитным схемам.
- При модернизации существующих систем автоматизации с участием ПЛК разных брендов ABB PDP22-FBP гарантирует бесперебойную интеграцию и совместимость, снижая сложность и стоимость проекта.
6.2 Меры предосторожности
- При подключении модуля ABB PDP22-FBP убедитесь, что напряжение питания соответствует диапазону 24 В DC ±10%, чтобы избежать повреждения электронных компонентов.
- Используйте сертифицированные кабели Profibus DP для подключения модуля к сети, чтобы обеспечить стабильную передачу данных и снизить влияние электромагнитных помех.
- Не производите подключение или отключение коммуникационных кабелей при включенном питании модуля, чтобы предотвратить короткое замыкание и повреждение портов.
- Регулярно проверяйте состояние контактов и кабелей, очищайте модуль от пыли раз в квартал, особенно в пыльных промышленных средах, чтобы поддерживать стабильную работу.
