Описание

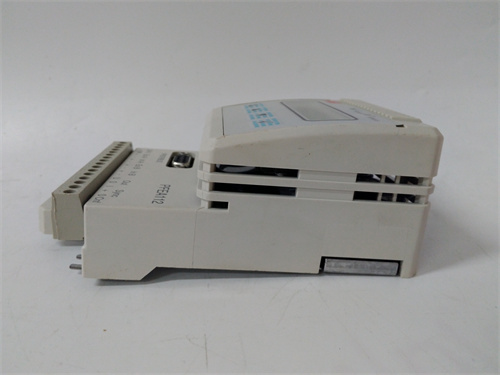

ABB PFEA112-20 3BSE050091R20 — это высокопроизводительный модуль позиционного контроля для систем автоматизации ABB (платформа ABB 800xA), разработанный для точного регулирования линейных и вращательных приводов в критических промышленных приложениях. Он сочетает в себе функции позиционного считывания, регулирования и защиты, становясь ключевым компонентом для процессов, где требуется высокая повторяемость и точность позиционирования — от управления гидравлическими цилиндрами в металлургии до регулирования шпинделей в машиностроении. Благодаря глубокой интеграции в экосистему ABB, расширенной диагностике и надежности, ABB PFEA112-20 3BSE050091R20 гарантирует стабильность работы в агрессивных условиях и оптимизацию производственных процессов. Будь то позиционирование с микрометровой точностью или управление скоростью приводов, ABB PFEA112-20 3BSE050091R20 обеспечивает высокую производительность и безопасность эксплуатации.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль позиционного контроля для системы ABB 800xA |
| Основная функция | Точное позиционирование и регулирование линейных/вращательных приводов, считывание позиционных данных |
| Поддерживаемые энкодеры | – Тип: Инкрементные (TTL, HTL), Абсолютные (SSI, Profinet, EtherNet/IP)
– Разрешение: До 1 Мпулс/оборот (для инкрементных), до 32 бит (для абсолютных) – Интерфейсы: RS422, SSI, Ethernet (Profinet/IP) |
| Параметры позиционирования | – Точность позиционирования: ±0.01 мм (для линейных приводов), ±0.001° (для вращательных)
– Максимальная скорость считывания: 1 МГц (для инкрементных энкодеров) – Диапазон позиций: -2³¹ до +2³¹ счётчиков |
| Управляющие функции | – Режимы: Позиционное регулирование (P/PI/PD/PID), скоростное регулирование, тормозное управление
– Поддержка профилей движения: Треугольный, трапециевидный, синусоидальный – Лимиты: Механические стопы, электронные ограничители позиций |
| Защитные функции | Защита от перегрузки привода, защита от превышения скорости, защита от неправильного подключения энкодера, защита от электромагнитных помех (EMC Class B), защита от перегрева |
| Тип подключения | Интерфейс с контроллером ABB AC 800M через шину Profinet/EtherNet/IP, разъемы для энкодера и приводов |
| Тип питания | Питание от системы ABB 800xA (24В DC ± 10%); Потребление: ≤ 15 Вт |
| Рабочая температура | -20℃ ~ +60℃ (расширенный диапазон) |
| Класс защиты | IP20 (для монтажа в шкафу управления ABB 800xA) |
| Тип монтажа | DIN-рейка (ширина 4 модуля — 30мм) |
| Габаритные размеры (Д×Ш×В) | 120мм × 30мм × 180мм |
| Совместимость | Контроллеры ABB AC 800M, система ABB 800xA, приводы ABB (ACS880, ACS580), энкодеры различных брендов (Sick, Omron), SCADA-системы ABB |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2, EN 61010-1, EN 55032/EN 61000 |
Ключевые преимущества и особенности
1. Высокая точность позиционирования и универсальность
ABB PFEA112-20 3BSE050091R20 обеспечивает исключительную точность позиционирования — ±0.01 мм для линейных и ±0.001° для вращательных приводов, что критично для высокоточных производственных процессов (например, резка металла, сборкаmicromachines, нанотехнологии). Поддержка широкого спектра энкодеров (инкрементных и абсолютных) с разными интерфейсами (RS422, SSI, Profinet) делает модуль универсальным для интеграции с различными типами приводов (электрические, гидравлические, пневматические). Максимальная скорость считывания 1 МГц позволяет обрабатывать сигналы от высокоскоростных энкодеров, обеспечивая стабильность при работе с быстрыми приводами.
2. Гибкие режимы управления и профили движения
ABB PFEA112-20 3BSE050091R20 предлагает разнообразие режимов управления — позиционное (P/PI/PD/PID), скоростное и тормозное, что позволяет адаптировать модуль к различным задачам (от статического позиционирования до динамического регулирования скорости). Поддержка профилей движения (треугольный, трапециевидный, синусоидальный) обеспечивает плавное ускорение и торможение приводов, снижая нагрузку на механические компоненты и улучшая качество продукции. Электронные ограничители позиций и механические стопы предотвращают повреждение оборудования при превышении допустимых диапазонов, повышая безопасность эксплуатации.
3. Глубокая интеграция с системой ABB 800xA и расширенная диагностика

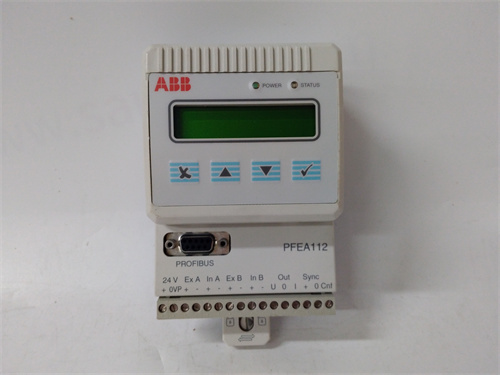

ABB PFEA112-20 3BSE050091R20 полностью интегрируется в экосистему автоматизации ABB 800xA, поддерживая двустороннюю коммуникацию с контроллером ABB AC 800M через Profinet/EtherNet/IP. Это позволяет операторам отслеживать состояние модуля, приводов и энкодеров в реальном времени через SCADA-систему ABB 800xA — параметры позиционирования, скорость, нагрузка на привод, наличие ошибок. Расширенная диагностика включает самодиагностику модуля, диагностику связи с энкодером и приводом, а также анализ причин сбоев (перегрузка, превышение скорости, неправильное подключение). Передняя панель модуля оснащена световыми индикаторами (питание, работа, ошибка) и дисплеем для отображения ключевых параметров, обеспечивая быструю визуальную диагностику.
4. Высокая отказоустойчивость и адаптивность к тяжелым условиям
ABB PFEA112-20 3BSE050091R20 разработан с учетом эксплуатации в агрессивных промышленных условиях: расширенный диапазон рабочих температур (-20℃ ~ +60℃) позволяет использовать модуль в регионах с экстремальными климатическими условиями (северные заводы, объекты в жарких регионах). Защита от электромагнитных помех (EMC Class B) гарантирует стабильную работу в средах с высоким уровнем шумов (металлургические печи, энергетические установки, линии электропередач). Комплекс защитных функций (от перегрузки, превышения скорости, перегрева) предотвращает повреждение модуля и подключенного оборудования, продлевая срок службы системы.
5. Простота настройки и масштабируемость
ABB PFEA112-20 3BSE050091R20 легко настраивается через программное обеспечение ABB 800xA Engineering Studio — пользователи могут конфигурировать параметры энкодера, режимы управления, профили движения и ограничители через интуитивно понятный графический интерфейс. Возможность импорта/экспорта конфигурации упрощает массовую настройку нескольких модулей на крупных промышленных объектах. Модульная архитектура системы ABB 800xA позволяет подключать несколько модулей ABB PFEA112-20 3BSE050091R20 одновременно, синхронизируя их работу для управления сложными производственными линиями (например, конвейеры с несколькими приводами, автоматизированные линии сборки).
Сферы применения и практические кейсы
1. Металлургия: Управление гидравлическими цилиндрами в сталеплавильных печах
Металлургический завод внедрил ABB PFEA112-20 3BSE050091R20 для управления 16 гидравлическими цилиндрами в 4 сталеплавильных печах. Модули регулировали позицию затворов печах и подачу легирующих добавок с точностью ±0.05 мм, поддерживая оптимальные условия плавки. Синхронизация работы модулей через Profinet обеспечивала согласованное движение цилиндров, а расширенная диагностика позволяла операторам своевременно выявлять неисправности в гидравлической системе. Высокая отказоустойчивость модулей гарантировала бесперебойную работу печах в условиях высоких температур и электромагнитных помех, снизив время простоя на 20%. Экономическая выгода составила 4.2 млн долларов за счет оптимизации процесса плавки и снижения потерь металла.
2. Машиностроение: Позиционирование шпинделей в ЧПУ-станках
Компания по производству ЧПУ-станков внедрила ABB PFEA112-20 3BSE050091R20 для позиционирования шпинделей в 10 высокоточных фрезерных станках. Модули считывали данные с абсолютных энкодеров (разрешение 32 бит) и регулировали позицию шпинделей с точностью ±0.001 мм, обеспечивая высокое качество обработки деталей из тугоплавких сплавов. Поддержка трапециевидных профилей движения обеспечивала плавное ускорение и торможение шпинделей, снизив износ инструмента на 15%. Интеграция с системой ABB 800xA позволяла операторам отслеживать параметры обработки в реальном времени и корректировать позиции при необходимости. Это повысило производительность станков на 25% и снизило количество брака на 18%.
3. Автомобилестроение: Управление конвейерами сборки автомобилей
Автомобильный завод внедрил ABB PFEA112-20 3BSE050091R20 для управления 24 конвейером на линии сборки автомобилей. Модули регулировали скорость конвейеров и позиционирование автокарков с точностью ±0.1 мм, обеспечивая синхронную работу всех участков сборки. Поддержка синусоидальных профилей движения снизила шоки при остановке конвейеров, уменьшив износ механических компонентов. Расширенная диагностика позволяла техническим службам предиктивно планировать обслуживание конвейеров, снизив внеплановые остановки на 22%. Интеграция с SCADA-системой ABB 800xA обеспечивала централизованное управление всеми модулями, упрощая мониторинг и управление линией сборки.
Сравнение с конкурентами
| Параметр сравнения | ABB PFEA112-20 3BSE050091R20 | Конкурент (напр., Siemens SIMOTION D410) |
|---|---|---|
| Точность позиционирования | ±0.01 мм / ±0.001° | ±0.05 мм / ±0.01° |
| Поддерживаемые энкодеры | Инкрементные, абсолютные (SSI, Profinet/IP) | Только абсолютные (Profinet) |
| Режимы управления | P/PI/PD/PID, скоростное, тормозное | Только позиционное (PID) |
| Рабочая температура | -20℃ ~ +60℃ | 0℃ ~ +55℃ |
| Интеграция с ABB 800xA | Полная (автоматическое распознавание) | Ограниченная (требует адаптеров) |
| Диагностика | Расширенная (самодиагностика, диагностика связи) | Базовая (только ошибки работы) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы ABB 800xA: Приоритетно выбирать ABB PFEA112-20 3BSE050091R20 для автоматизированных систем на платформе ABB, требующих высокоточного позиционирования приводов.
- Высокоточные производственные процессы: Идеально для машиностроения, металлургии, автомобилестроения и нанотехнологий, где критична точность и повторяемость позиционирования.
- Экстремальные эксплуатационные условия: Рекомендуется для проектов с широким диапазоном температур или высоким уровнем электромагнитных помех.
- Масштабируемые системы: Выбирать для крупных объектов с несколькими приводами, требующими синхронного управления.
Правила эксплуатации
- Монтаж: Устанавливать модуль на DIN-рейк в шкафу управления ABB 800xA, обеспечивая достаточную вентиляцию (температура окружающего воздуха не должна превышать 60℃) и защиту от прямого попадания пыли и влаги. Соблюдать правила антистатической защиты при монтаже и подключении.
- Подключение: Подключать энкодер и привод в соответствии с схемой на корпусе модуля и руководством пользователя. Для связи с контроллером использовать экранированные кабели Profinet/EtherNet/IP для снижения помех. Перед включением проверять правильность подключения, полярности и отсутствие коротких замыканий.
- Настройка: Конфигурировать параметры энкодера, режимы управления, профили движения и ограничители через программное обеспечение ABB 800xA Engineering Studio. Калибровать модуль с помощью эталонного энкодера для поддержания высокой точности позиционирования.
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей, разъемов и соединений на предмет окисления и повреждений; очищать корпус модуля от пыли с использованием сухого ткани. Регулярно обновлять программное обеспечение модуля через официальный сайт ABB для получения новых функций и исправлений.
- Хранение запасных модулей: Хранить запасные ABB PFEA112-20 3BSE050091R20 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в антистатической упаковке. Перед установкой проверять отсутствие механических повреждений и окисления контактов.
