Описание продукта

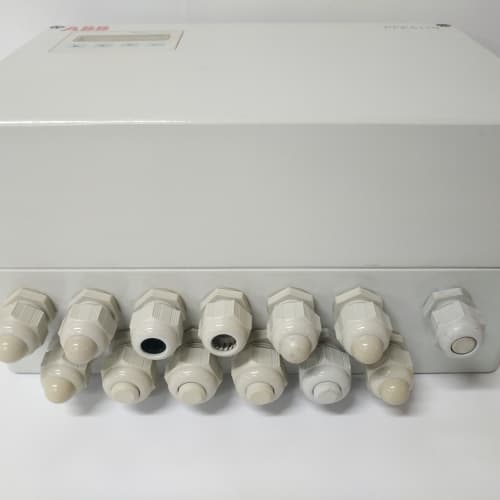

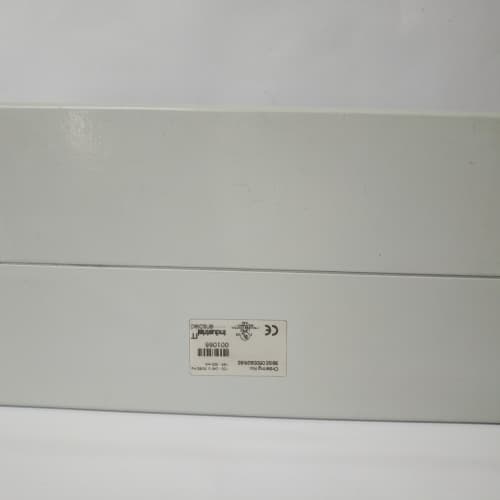

ABB PFEA122-20 (3BSE096217R20) — это современный модуль управления и регулирования приводов для систем автоматизации ABB AC 800M, специализирующийся на решении задач позиционирования, синхронизации и скоростного регулирования в промышленных приложениях с повышенными требованиями к надежности, гибкости и безопасности. Модуль ABB PFEA122-20 (3BSE096217R20) сочетает в себе расширенную поддержку типов двигателей и энкодеров, адаптивные алгоритмы регулирования, детальную диагностику и глубокую интеграцию с контроллерами ABB, что делает его незаменимым компонентом для автоматизации машиностроения, робототехники, электронного производства, автомобильной и пищевой промышленности. Ссылка на продукт: ABB PFEA122-20 (3BSE096217R20). Благодаря использованию высокопроизводительного процессора и оптимизированных регуляторных петель, ABB PFEA122-20 (3BSE096217R20) обеспечивает плавное и точное управление приводами даже при динамических нагрузках, быстрых изменениях параметров и внешних возмущениях, поддерживая высокое качество продукции и производительности оборудования. 无论是 в станках с ЧПУ, автоматизированных линиях сборки, роботах-манипуляторах или системах транспортировки с синхронным движением, ABB PFEA122-20 (3BSE096217R20) подтверждает свою роль как ключевой элемент регулирования, предотвращая отклонения позиций и скоростей, а также снижая время простоя из-за технических неисправностей. Особенно стоит отметить, что ABB PFEA122-20 (3BSE096217R20) прошел строгие сертификационные испытания на соответствие стандартам IEC 61131-3, IEC 61800-5-1 (безопасность движения), ISO 9001 и соответствует требованиям класса SIL 2, гарантируя высокий уровень надежности, безопасности и соответствия международным требованиям.
Технические параметры
- Бренд: ABB
- Модель: PFEA122-20 (3BSE096217R20)
- Тип устройства: Модуль управления и регулирования приводов для системы автоматизации ABB AC 800M
- Количество регулируемых осей: 2 независимые оси
- Поддерживаемые типы приводов:
- Серво-двигатели (AC): Синусоидальные, трапециoidalные (до 15 кВт)
- Шаговые двигатели: Биполярные, униполярные (до 10A фазного тока)
- Индуцировочные двигатели (векторное управление): До 20 кВт
- Поддержка энкодеров:
- Абсолютные: SSI, BISS-C, PROFINET IO, Ethernet/IP (до 24 битов разрешения)
- Инкрементные: ABZ (до 2 МГц), энкодеры с разрешением до 4 МГц
- Холловские датчики: 3-канальные (для шаговых и серво-двигателей)
- Параметры регулирования:
- Позиционная точность: ±0.4 мкм (с абсолютным энкодером)
- Максимальная скорость: До 4000 об/мин (в зависимости от двигателя)
- Максимальный момент: До 30 Нм (в зависимости от двигателя)
- Типы регулирования: Позиционное (с промежуточными точками), скоростное, моментное (настраиваемые)
- Функции безопасности:
- Safe Torque Off (STO) — SIL 2 (IEC 61800-5-2)
- Safe Operating Stop (SOS)
- Защита от перегрузки, перегрева, короткого замыкания и неисправности энкодера
- Коммуникационные интерфейсы:
- PROFINET IO (IRT), Ethernet/IP, Modbus RTU (RS485)
- Подключение к шине ABB AC 800M (CI858/CI867)
- Поддержка hot-swap (горячая замена)
- Питание:
- Логика: 24V DC (18–30V DC), потребляемый ток ≤1.0A
- Питание двигателей: 24–72V DC / 380–480V AC (трифазное), суммарный ток ≤20A
- Рабочая температура: -10°C до +60°C
- Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
- Уровень защиты от помех: EN 61000-6-2 (иммунитет), EN 61000-6-4 (эмиссия)
- Совместимость: Контроллеры ABB AC 800M/S800L, серво-двигатели ABB M3 Servo Series, шаговые двигатели第三方 производителей, PLC Siemens S7-1500T, Rockwell ControlLogix
- Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
- Вес: 1.0 кг
- Срок гарантии: 2 года
Преимущества и особенности
- Высокая точность и двуосное управление: Позиционная точность ±0.4 мкм и возможность управления 2 независимыми осями делают ABB PFEA122-20 (3BSE096217R20) идеальным для прецизионных задач — например, сборка электронных компонентов, гравировка на металле, настройка медицинского оборудования или управление роботами с двумя степенями свободы.
- Гибкость и расширенная поддержка оборудования: Поддержка различных типов двигателей (серво, шаговые, индуцировочные) и энкодеров (абсолютные, инкрементные) позволяет адаптировать ABB PFEA122-20 (3BSE096217R20) к широкому кругу приложений, устраняя необходимость в нескольких специализированных модулях.
- Надежные функции безопасности (SIL 2): Функции STO и SOS обеспечивают высокий уровень безопасности работы персонала и оборудования, что критично для приложений вблизи людей (например, роботы в пищевой промышленности, сборочные линии в электронном производстве).
- Детальная диагностика и мониторинг в реальном времени: Возможность отслеживания параметров приводов (позиция, скорость, момент, температура, состояние энкодера) через контроллер ABB AC 800M или SCADA-систему позволяет своевременно выявлять неисправности на ранних стадиях и предотвращать поломки.
- Глубокая интеграция с системами ABB и современные протоколы: Оптимизированный интерфейс с контроллерами ABB AC 800M обеспечивает автоматическое определение модуля, простую конфигурацию через ПО ABB Control Builder M и синхронизацию с другими компонентами системы автоматизации. Поддержка PROFINET IO (IRT) гарантирует высокоскоростную связь с низкой задержкой.
- Компактность и экономичность: Компактные размеры (100×150×60 мм) позволяют монтировать модуль в ограниченном пространстве шкафа, а поддержка hot-swap минимизирует время простоя при обслуживании, повышая общую эффективность производства.
Примеры применения в отраслях
- Электронный производство (сборка печатных плат): Прецизионное позиционирование — ABB PFEA122-20 (3BSE096217R20) управляет 2 осями роботов-ассемблеров для точного размещения компонентов (микросхем, резисторов) на печатных платах, обеспечивая позиционную точность ±0.4 мкм и высокую скорость сборки.
- Машиностроение (станки с ЧПУ): Обработка деталей средней сложности — применение на токарных и фрезерных станках с ЧПУ для управления осями перемещения инструмента и детали, гарантируя высокое качество обработки для автомобильной и авиационной промышленности.
- Робототехника (упаковка и логистика): Синхронное движение конвейеров — ABB PFEA122-20 (3BSE096217R20) используется на автоматизированных линиях упаковки для управления 2 осями роботов-погрузчиков и конвейеров, обеспечивая плавную и синхронную транспортировку товаров в пищевой и фармацевтической промышленности.
- Медицинское оборудование (диагностика): Регулировка положения инструментов — использование в УЗ-аппаратах и осциллографах для точного регулирования положения рабочих инструментов и сенсоров, гарантируя точность диагностики и безопасность пациентов.
- Автомобильная промышленность (компоненты): Сборка мелких деталей — применение на линиях сборки автомобильных электро компонентов (например, стартеры, генераторы) для управления роботами с 2 осями, обеспечивая синхронное монтирование компонентов и высокую надежность готовой продукции.
Сравнение с конкурентами
| Параметр | ABB PFEA122-20 (3BSE096217R20) | Конкурентский продукт (Siemens SINAMICS V90 PN) | Конкурентский продукт (Panasonic MINAS A6 EtherCAT) |
|---|---|---|---|
| Количество осей | 2 независимые оси | 1 ось | 1 ось |
| Позиционная точность | ±0.4 мкм | ±1 мкм | ±0.7 мкм |
| Поддерживаемые двигатели | Серво, шаговые, индуцировочные | Серво-двигатели только | Серво-двигатели только |
| Функции безопасности | STO (SIL 2), SOS | STO (SIL 2) | STO (SIL 2) |
| Коммуникационные протоколы | PROFINET IO (IRT), Ethernet/IP, Modbus RTU | PROFINET | EtherCAT, Modbus RTU |
| Совместимость с ABB | Полная (AC 800M/S800L) | Ограниченная | Ограниченная |
| Максимальный момент | До 30 Нм | До 20 Нм | До 18 Нм |
Вывод: ABB PFEA122-20 (3BSE096217R20) значительно превосходит конкурентов благодаря сочетанию 2 независимых осей, высокой позиционной точности (±0.4 мкм), расширенной поддержке типов двигателей (серво, шаговые, индуцировочные) и глубокой интеграции с системами ABB. В то время как конкуренты предлагают только одноосное управление и ограниченную поддержку оборудования, ABB PFEA122-20 (3BSE096217R20) предоставляет гибкое, прецизионное и экономически выгодное решение для автоматизированных систем. Это делает его предпочтительным выбором для пользователей оборудования ABB и компаний, требующих высокого уровня точности, надежности и безопасности в средних и сложных приложениях.
Советы по выбору и предостережения
-
Советы по выбору:
- Убедитесь в совместимости с типом двигателя: Если ваша система использует разные типы двигателей (например, серво + шаговые) или индуцировочные двигатели с векторным управлением, ABB PFEA122-20 (3BSE096217R20) является оптимальным выбором благодаря расширенной поддержке.
- Оцените требования к количеству осей: Для систем с двумя независимыми осями (например, роботы с двумя звеньями, станки с двумя осями перемещения) модуль позволяет сэкономить пространство в шкафу и затраты на дополнительные одноосные модули.
- Проверьте нужды в коммуникационных протоколах: Для приложений, требующих высокоскоростной связи с низкой задержкой (например, синхронные конвейеры, станки с ЧПУ), поддержка PROFINET IO (IRT) делает модуль идеальным решением.
-
Предостережения:
- Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 15 см свободного пространства вокруг) — при работе с максимальной нагрузкой (2 оси, 20A суммарный ток) модуль может нагреваться, и недостаточная вентиляция снизит надежность.
- Используйте только оригинальные кабели и разъемы ABB для подключения двигателей, энкодеров и коммуникационной шины — некачественные компоненты могут искажать сигналы, снизить позиционную точность и привести к выходу модуля из строя.
- Настройте алгоритмы регулирования через ПО ABB Control Builder M: Оптимизируйте параметры позиционной, скоростной и моментной петель в зависимости от типа приложения (например, для высокой скорости увеличьте коэффициент скорости, для высокой точности — коэффициент позиции).
- Не превышайте максимальные параметры двигателей: Контролируйте номинальный ток, момент и скорость двигателей, чтобы не вызвать перегрузку модуля и повреждение оборудования.
- Регулярно выполняйте диагностику: Проверяйте состояние энкодеров, кабелей и параметры приводов через SCADA-систему или ПО ABB. Раз в 12 месяцев проверяйте функцию безопасности STO и обновляйте прошивку модуля до актуальной версии.
