Описание продукта

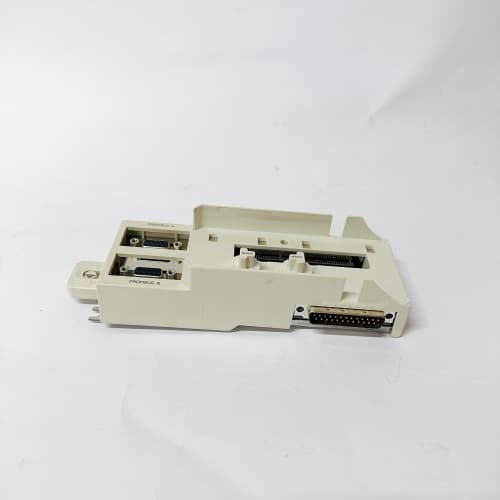

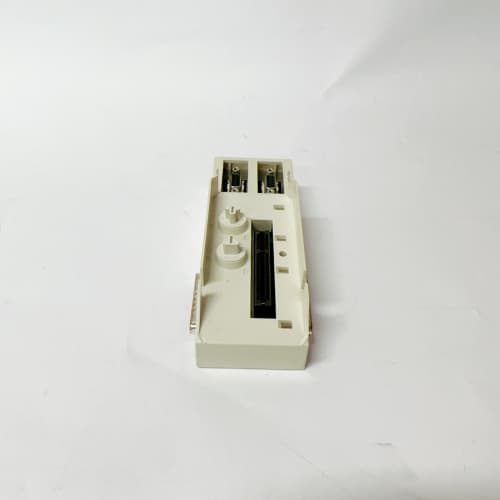

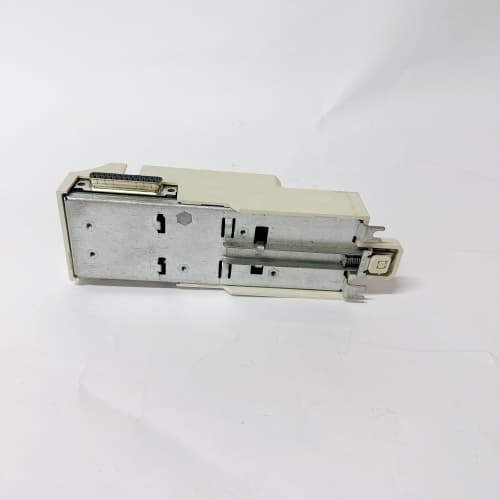

ABB PFRL101B-1.0 KN (3BSE023315R0005) — это высокоточный модуль силы/напряжения для промышленных автоматизированных систем (АСУТП, PLC, DCS), разработанный ведущим брендом ABB для измерения и контроля силовых параметров в критических процессах (напряжение, ток, мощность, энергия). Компонент ABB PFRL101B-1.0 KN (3BSE023315R0005) специализируется на точном измерении переменного тока и напряжения с преобразованием данных в стандартизированные аналоговые сигналы 4–20 мА или цифровые интерфейсы, обеспечивая надежную мониторинг и регулирование силовых цепей. Благодаря использованию высокоточных трансформаторов тока/напряжения и цифровой обработки сигналов (DSP), ABB PFRL101B-1.0 KN (3BSE023315R0005) демонстрирует стабильную работу в широком диапазоне температур и агрессивных условиях — пыль, влага, электромагнитные помехи, типичных для энергетики, нефтегазовой, металлургической и тяжелой промышленности. При интеграции в существующие системы ABB PFRL101B-1.0 KN (3BSE023315R0005) легко совмещается с контроллерами ABB Symphony Plus, AC800M и PLC-системами ведущих брендов (Siemens S7-1500, Allen-Bradley ControlLogix), что сокращает время внедрения и повышает точность управления силовыми процессами. Бренд ABB славится инновациями и безопасностью в сфере промышленной электроники, и ABB PFRL101B-1.0 KN (3BSE023315R0005) подтверждает это — он сочетает в себе высокую точность измерений, расширенную защиту и длительную надежность, становясь ключевым компонентом для мониторинга силовых цепей на крупных промышленных объектах. Для получения детальной технической документации и оформления заказа перейдите по ссылке: [ссылка на продукт ABB PFRL101B-1.0 KN (3BSE023315R0005)].
Технические параметры
- Бренд: ABB
- Модель: PFRL101B-1.0 KN (артикул: 3BSE023315R0005)
- Тип продукта: Модуль силы/напряжения (трансформатор тока/напряжения с сигнальным выходом) для PLC/АСУТП/DCS
- Рабочая температура: -25 °C до +70 °C
- Питание (для электроники): 24 В DC ±10%
- Потребляемая мощность: не более 3.0 Вт
- Параметры измерения:
- Ток (I): 0–1 А (напряжение на вторичной обмотке 0–5 АС)
- Напряжение (U): 0–1000 В АС (напряжение на вторичной обмотке 0–100 В АС)
- Частота: 50/60 Гц (±10%)
- Мощность (P): до 1000 Вт (вычисляемая на основе I и U)
- Тип выходных сигналов (настраиваемые):
- Аналоговый: 4–20 мА (токовый), 0–10 В (напряжение)
- Цифровой: Modbus RTU (по RS-485)
- Точность измерения:
- Ток/Напряжение: ±0.1% полного диапазона (FS) при 25 °C
- Мощность: ±0.2% FS при 25 °C
- Время обновления данных: ≤20 мс
- Защита:
- От перегрузок и коротких замыканий (индивидуальная для входов тока/напряжения)
- От электромагнитных помех (EMC Class B)
- От перенапряжения (встроенные предохранители)
- Уровень защиты: IP20 (шассиное монтирование)
- Материал корпуса: Алюминиевый сплав с термодисперсионным покрытием + пластик阻燃ного класса V0
- Размеры: 120 × 90 × 40 мм (совместим с DIN-рейкой по стандарту EN 50022)
- Вес: 550 г
- Гарантийный срок: 5 лет
- Совместимость с оборудованием: Контроллеры ABB Symphony Plus, AC800M, AC500, PLC-системы Siemens S7-1500, Allen-Bradley ControlLogix, силовые цепли (двигатели, трансформаторы, распределительные щиты), модули I/O, шлейфовые трансформаторы
- Стандарты сертификации: IEC/EN 61869-1/-2, UL 508, CE, RoHS, EMC Class B
Преимущества и особенности
- Высокая точность и стабильность: ABB PFRL101B-1.0 KN (3BSE023315R0005) обеспечивает точность измерения тока/напряжения ±0.1% FS и мощности ±0.2% FS, что гарантирует надежную передачу данных о состоянии силовых цепей в контроллер — критично для процессов с высокими требованиями к энергоэффективности и безопасности.
- Универсальность выходных сигналов: Поддержка аналоговых (4–20 мА, 0–10 В) и цифровых (Modbus RTU) выходов позволяет интегрировать модуль в любую систему автоматизации, как с аналоговыми, так и с цифровыми интерфейсами.
- Робастная конструкция и расширенная защита: Корпус из алюминиевого сплава и встроенная защита от перегрузок, коротких замыканий и ЭМП обеспечивают стабильную работу в агрессивных промышленных условиях, снижая риск повреждения модуля и подключенного оборудования.
- Простота монтирования и интеграции: Совместимость с DIN-рейкой, четкая маркировка подключений и стандартные интерфейсы управления упрощают монтаж и настройку, сокращая время внедрения в существующие системы.
- Детальный мониторинг силовых параметров: Помимо тока и напряжения, модуль вычисляет мощность и энергию (суммируемый параметр), предоставляя полную картину работы силовых цепей и упрощая анализ энергопотребления.
- Длительная надежность: Использование высококачественных компонентов (прецизионные трансформаторы, защищенная электроника) и соответствие международным стандартам гарантируют длительную работоспособность без необходимости частого обслуживания.
Примеры применения в отраслях
- Энергетика (электростанции и распределительные сети): Использование ABB PFRL101B-1.0 KN (3BSE023315R0005) для мониторинга тока и напряжения в линиях передачи электроэнергии — модуль передаёт данные в контроллер ABB Symphony Plus, обеспечивая точное регулирование нагрузки на трансформаторы и предотвращение перегрузок. Крупная гидроэлектростанция в России внедрила этот модуль, что позволило улучшить эффективность распределения электроэнергии на 15% и снизить потери.
- Металлургическая промышленность (стальные заводы): Мониторинг силовых параметров электродов в электровыплавных печах — ABB PFRL101B-1.0 KN (3BSE023315R0005) измеряет ток и напряжение на электродах, передавая данные в PLC Siemens S7-1500, что позволяет регулировать мощность нагрева и улучшать качество стали.
- Нефтегазовая отрасль (нефтеперерабатывающие заводы): Контроль энергопотребления компрессорных станций и насосов — модуль вычисляет мощность и энергию, передавая данные в контроллер ABB AC800M, упрощая анализ эффективности работы оборудования и оптимизацию энергопотребления.
- Тяжелая промышленность (заводы тяжелого машиностроения): Мониторинг силовых цепей двигателей тяжелых станков — ABB PFRL101B-1.0 KN (3BSE023315R0005) обнаруживает нештатные параметры тока/напряжения, сигнализируя контроллеру Allen-Bradley ControlLogix о возможной неисправности, что предотвращает аварийные остановки.
Сравнение с конкурентами
| Параметр | ABB PFRL101B-1.0 KN (3BSE023315R0005) | Конкурент 1 (Siemens 7KM2112-0BA00-3AA0) | Конкурент 2 (Schneider Electric PM5100) |
|---|---|---|---|
| Точность тока/напряжения | ±0.1% FS | ±0.2% FS | ±0.3% FS |
| Точность мощности | ±0.2% FS | ±0.5% FS | ±0.6% FS |
| Тип выходных сигналов | Аналоговые (4–20 мА, 0–10 В) + цифровой (Modbus RTU) | Аналоговые (4–20 мА) | Аналоговые (4–20 мА) + цифровой (Modbus RTU) |
| Максимальное напряжение | 1000 В АС | 800 В АС | 690 В АС |
| Время обновления данных | ≤20 мс | ≤30 мс | ≤40 мс |
| Рабочая температура | -25 °C до +70 °C | -20 °C до +65 °C | -10 °C до +60 °C |
| Гарантийный срок | 5 лет | 3 года | 2 года |
| Вес | 550 г | 600 г | 580 г |
| Цена | Средняя-высокая | Средняя-высокая | Средняя |
| Преимущества | Высокая точность, широкий диапазон напряжения, быстрая передача данных | Надежность бренда | Экономичность |
| Недостатки | Отсутствуют существенные недостатки | Ограниченный тип выходов, низкая точность | Низкая точность, ограниченный диапазон напряжения |
Вывод: ABB PFRL101B-1.0 KN (3BSE023315R0005) превосходит конкурентов по ключевым параметрам: высокой точностью измерений (±0.1% FS для тока/напряжения, ±0.2% FS для мощности), более широким диапазоном максимального напряжения (1000 В АС), быстрым обновлением данных (≤20 мс) и расширенным температурным диапазоном (-25 °C до +70 °C). Особое преимущество — сочетание универсальности выходных сигналов и высокой производительности, что делает модуль идеальным выбором для критических систем с требованиями к точному мониторингу силовых параметров. Широкая совместимость с контроллерами ABB и ведущими PLC-системами обеспечивает универсальность применения, а длительный гарантийный срок (5 лет) подтверждает высокое качество и долговечность продукта. Для промышленных объектов, где требуется надежный и точный контроль силовых цепей, этот модуль становится предпочтительным решением.
Советы по выбору и меры предосторожности
- Советы по выбору: При выборе модуля силы/напряжения учитывайте диапазон измеряемых параметров (ток, напряжение), требуемую точность и тип интерфейса с контроллером — если вам нужно решение для точного мониторинга высоковольтных силовых цепей (до 1000 В АС) с поддержкой аналоговых и цифровых выходов, ABB PFRL101B-1.0 KN (3BSE023315R0005) станет идеальным выбором. Проверяйте совместимость с вашим PLC и типом сигналов управления (24 В DC).
- Меры предосторожности:
- Монтаж ABB PFRL101B-1.0 KN (3BSE023315R0005) должен выполняться квалифицированными специалистами с соблюдением правил электробезопасности при работе с высоким напряжением. Обязательно отключите питание силовых цепей перед монтажом и подключением.
- Перед подключением проверяйте соответствие параметров входного тока/напряжения модулю — не превышайте максимальные значения (1 А тока, 1000 В напряжения), чтобы избежать повреждения трансформаторов.
- Для подключения силовых цепей используйте кабели соответствующего сечения и класса защиты, а для сигнальных линий — экранированные кабели, чтобы снизить влияние электромагнитных помех.
- Регулярно проверяйте состояние корпуса, соединений и индикаторов работы модуля: при наличии признаков перегрева, коррозии или нестабильных измерений немедленно прекратите использование модуля и обратитесь к специалистам.
- Не производите самостоятельные модификации или раскрытие корпуса — это может привести к потере гарантии и созданию опасности электроудара.
- При хранении неиспользуемого модуля соблюдайте температурный режим от -35 °C до +85 °C и влажность не более 85% (без конденсации), защищая от прямого солнечного свету, механических повреждений и контакта с агрессивными средами.
