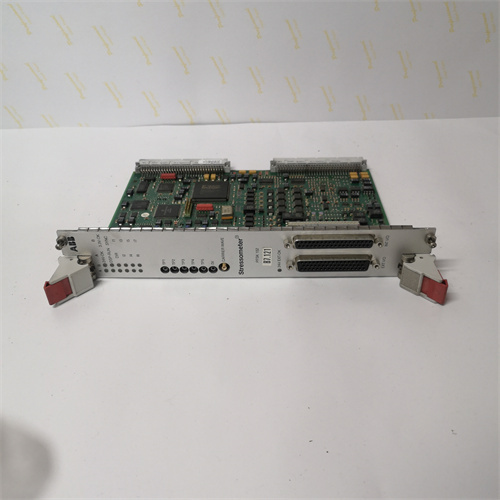

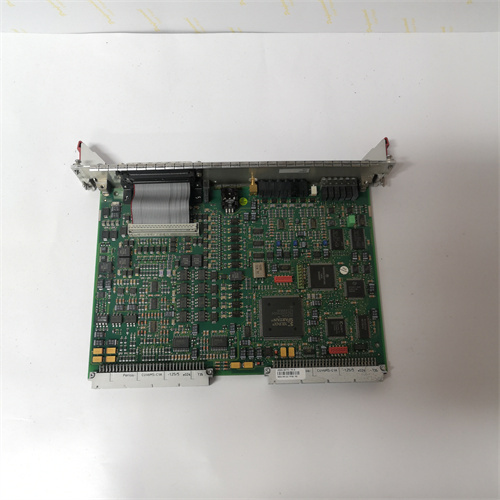

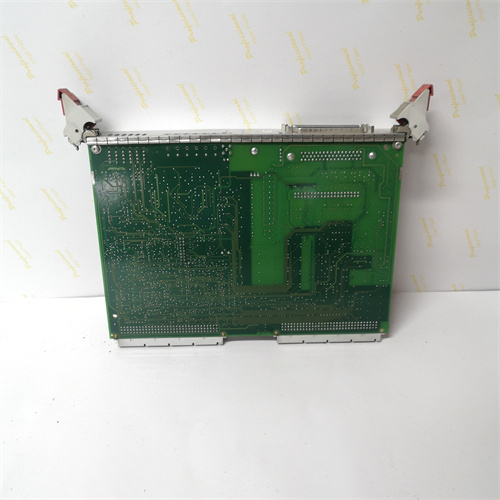

ABB PFSA103D

Описание

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: PFSA103D
• Тип устройства: Модуль сигнальной обработки и интерфейса для системы автоматизации ABB AC 800M
• Количество входов/выходов:
  • Аналоговые входы: 8 каналов (дифференциальные), тип 4–20 мА / 0–10V DC (настраиваемые)
  • Цифровые входы: 4 канала (дискретные, НО/НР, 24V DC)
  • Цифровые выходы: 4 канала (релейные/транзисторные, 24V DC / 250V AC, максимальный ток 2A)
• Параметры обработки сигналов:
  • Разрешение аналоговых входов: 16 бит
  • Максимальная частота выборки: 1 кГц (на канал)
  • Погрешность преобразования: ±0.05% от полного диапазона (FS)
  • Фильтрация: Дигитальная фильтрация низких частот (настраиваемая частота среза: 1–100 Гц)
• Коммуникационные интерфейсы:
  • PROFINET IO (IRT), Ethernet/IP, Modbus RTU (RS485)
  • Подключение к шине ABB AC 800M (CI858/CI867)
  • Поддержка hot-swap (горячая замена)
• Питание:
  • Логика: 24V DC (18–30V DC), потребляемый ток ≤0.8A
  • Питание выходов: 24V DC (индивидуальное для цифровых выходов)
• Условия эксплуатации:
  • Рабочая температура: -10°C до +60°C
  • Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
  • Уровень защиты от помех: EN 61000-6-2 (иммунитет), EN 61000-6-4 (эмиссия)
• Совместимость: Контроллеры ABB AC 800M/S800L, датчики ABB (PFRL, PFEA серии), PLC Siemens S7-1500, Rockwell ControlLogix, SCADA-системы ABB 800xA
• Конструктивные параметры:
  • Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
  • Вес: 0.9 кг
  • Материал корпуса: Пластик с армированием стекловолокном (теплоотводящие свойства)
• Срок гарантии: 2 года

Преимущества и особенности

1. Многофункциональность и гибкость: 8 аналоговых и 4+4 цифровых каналов позволяют интегрировать несколько типов сенсоров одновременно, что экономит пространство в шкафу и снижает затраты на дополнительное оборудование — ABB PFSA103D заменяет несколько специализированных модулей на одном.
2. Высокая точность обработки сигналов: Разрешение 16 бит и погрешность ±0.05% FS обеспечивают точную передачу данных от сенсоров к контроллеру, что критично для прецизионных приложений (например, мониторинг параметров медицинского оборудования, регулирование роботов с высокой точностью).
3. Продвинутые протоколы коммуникации: Поддержка PROFINET IO (IRT) и Ethernet/IP гарантирует высокоскоростную передачу данных с низкой задержкой (до 1 мс), что актуально для систем с реальным временем отклика (например, робототехника, автоматизированные линии сборки).
4. Дигитальная фильтрация и защита от помех: Встроенная фильтрация низких частот и соответствие стандартам EMC обеспечивают стабильную работу модуля даже в условиях сильных электромагнитных помех (например, на металлургических заводах, энергетических комплексах).
5. Легкая интеграция с системами ABB: Оптимизированный интерфейс с контроллерами ABB AC 800M и ПО ABB Control Builder M обеспечивает автоматическое определение модуля, простую конфигурацию и синхронизацию с другими компонентами системы автоматизации.
6. Компактность и отказоустойчивость: Компактные размеры (100×150×60 мм) и поддержка hot-swap позволяют монтировать модуль в ограниченном пространстве и заменять его без остановки системы, минимизируя время простоя.

Примеры применения в отраслях

• Робототехника (индустриальные роботы): Обработка сигналов сенсоров — ABB PFSA103D интегрирует сигналы датчиков силы (PFRL серии), положения и температуры в роботах ABB IRB 6700, обеспечивая синхронную обратную связь и точное управление движением осей.
• Энергетическая промышленность (мониторинг агрегатов): Контроль параметров — применение на ТЭС и ГЭС для обработки сигналов датчиков давления, температуры и расхода в турбинах и котлах, передавая данные в SCADA-систему ABB 800xA для реального мониторинга и диагностики.
• Микроэлектроника (сборка печатных плат): Интеграция сенсоров — ABB PFSA103D обрабатывает сигналы датчиков положения и силы на линиях сборки микрочипов, обеспечивая точную синхронизацию роботов-ассемблеров и контролль качества монтажа компонентов.
• Медицинское оборудование (диагностика и лечение): Обработка медицинских сигналов — использование в МРТ-сканерах и лазерных устройствах для преобразования сигналов датчиков положения и интенсивности в цифровые данные, гарантируя точность диагностики и безопасности пациентов.
• Точная машиностроение (станки с ЧПУ): Контроль процесса обработки — применение на фрезерных и токарных станках с ЧПУ для обработки сигналов датчиков нагрузки на инструмент и температуры заготовки, передавая данные в контроллер ABB AC 800M для регулирования параметров обработки.

Сравнение с конкурентами

Советы по выбору и предостережения

1. Советы по выбору:
   • Убедитесь в количестве и типе каналов: Если ваша система требует интеграции нескольких аналоговых (до 8) и цифровых (до 4+4) сенсоров, ABB PFSA103D является оптимальным выбором, заменяя несколько отдельных модулей.
   • Проверьте требования к разрешению и погрешности: Для прецизионных приложений (например, медицинское оборудование, микроэлектроника) разрешение 16 бит и погрешность ±0.05% FS обеспечивают достаточную точность передачи данных.
   • Оцените нужды в коммуникационных протоколах: Для систем с высокоскоростной связью и реальным временем отклика (например, робототехника) выберите поддержку PROFINET IO (IRT) для минимальной задержки.
2. Предостережения:
   • Монтируйте модуль в шкафу с достаточной вентиляцией: При работе с максимальной нагрузкой (8 аналоговых + 4 цифровых каналов) модуль может нагреваться — обеспечьте свободное пространство не менее 10 см вокруг для эффективного теплоотвода.
   • Используйте экранированные кабели для аналоговых сигналов: Для предотвращения искажения сигналов от электромагнитных помех используйте кабели с двойной экранировкой, особенно если модуль установлен вблизи силовых кабелей.
   • Настройте фильтрацию сигналов через ПО ABB Control Builder M: В зависимости от типа сенсора и условий эксплуатации подберите частоту фильтрации (например, для медленных изменений параметров — 1 Гц, для быстрых — 100 Гц) для повышения стабильности данных.
   • Не превышайте максимальные параметры входов/выходов: Контролируйте входное напряжение (не более 10V DC для аналоговых входов) и ток выходов (не более 2A для цифровых выходов), чтобы не вызвать повреждение электроники модуля.
   • Регулярно проверяйте соединения и обновляйте прошивку: Раз в 6 месяцев проверяйте надежность крепления кабелей и разъемов, а раз в год обновляйте прошивку модуля до актуальной версии через ПО ABB для исправления возможных ошибок и улучшения функциональности.
