Описание

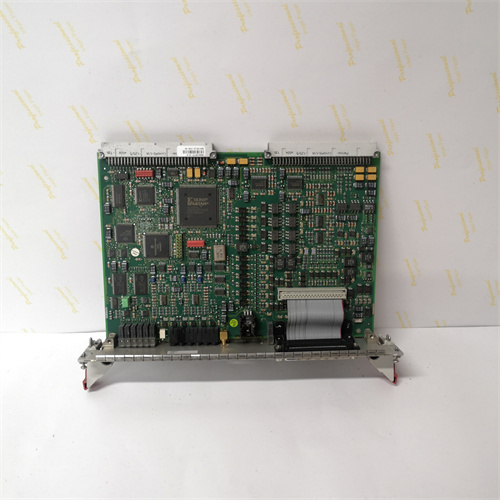

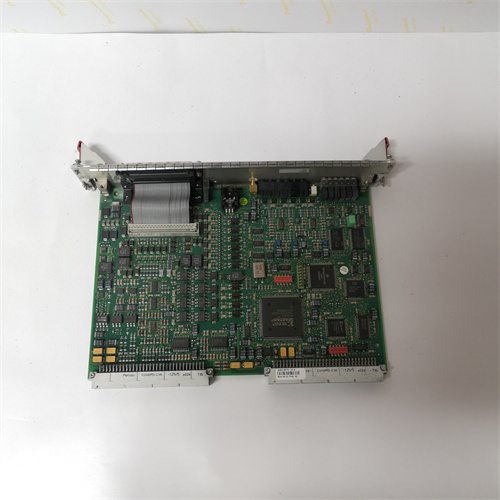

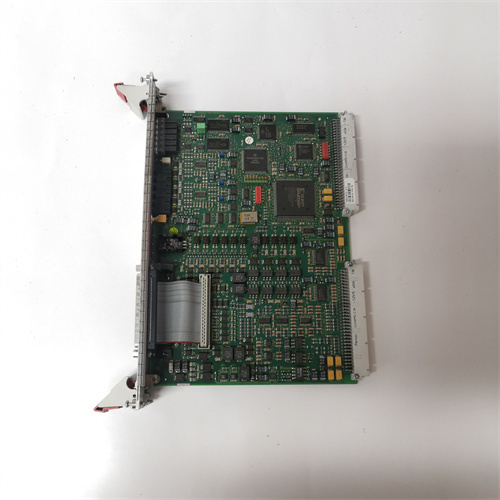

ABB PFSK152 3BSE018877R1 — это высоконадежный модуль коммуникационного интерфейса для систем автоматизации ABB AC 800M (платформа ABB 800xA), разработанный для обеспечения стабильной двусторонней связи между контроллерами, периферийным оборудованием и верхнеуровневыми системами (SCADA, MES, ERP). Он сочетает в себе поддержку индустриальных протоколов, высокую пропускную способность и расширенную защиту, становясь ключевым компонентом для интеграции распределенных автоматизированных систем в критических промышленных приложениях — от энергетики и нефтегазовой отрасли до химической промышленности и машиностроения. Благодаря глубокой интеграции в экосистему ABB и универсальности, ABB PFSK152 3BSE018877R1 гарантирует безотказную передачу данных в реальном времени, оптимизацию управления процессами и повышение производительности промышленных объектов.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль коммуникационного интерфейса для системы ABB 800xA (контроллер ABB AC 800M) |
| Основная функция | Обеспечение коммуникации между контроллерами ABB, периферией и верхнеуровневыми системами через индустриальные протоколы |
| Поддерживаемые протоколы | – Основные: Profinet IO (Controller/Device), EtherNet/IP (Scanner/Adapter), Modbus TCP/IP (Master/Slave)
– Дополнительные: OPC UA/DA, MQTT, DNP3 (опционально через лицензии) – Широковещательные протоколы: UDP/IP, TCP/IP, ICMP |
| Параметры коммуникации | – Пропускная способность: До 1 Гбит/с (Ethernet)
– Латентность: ≤ 1мс (для реального времени) – Количество одновременных соединений: До 64 (TCP/IP) – Адресация: IPv4/IPv6 (двойная стек) |
| Интерфейсы | – 2 портa Ethernet (RJ45, Gigabit Ethernet)
– 1 порт для синхронизации (PTPv2, IEEE 1588) – Подключение к контроллеру ABB AC 800M через внутреннюю шину Compact Control Builder |
| Защитные функции | Защита от электромагнитных помех (EMC Class B), защита от статического разряда (ESD — ±8кВ контактный, ±15кВ воздушный), защита от короткого замыкания в портaх Ethernet, защита от перегрева |
| Тип питания | Питание от системы ABB 800xA (24В DC ± 10%); Потребление: ≤ 8 Вт |
| Рабочая температура | -20℃ ~ +60℃ (расширенный диапазон) |
| Класс защиты | IP20 (для монтажа в шкафу управления ABB 800xA) |
| Тип монтажа | DIN-рейка (ширина 2 модуля — 15мм) |
| Габаритные размеры (Д×Ш×В) | 110мм × 15мм × 180мм |
| Совместимость | Контроллеры ABB AC 800M, система ABB 800xA, периферийное оборудование (двигатели, клапаны, датчики) с поддержкой Profinet/EtherNet/IP/Modbus, SCADA-системы (ABB System 800xA, Siemens WinCC, Rockwell FactoryTalk), MES/ERP системы |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2, EN 61010-1, EN 55032/EN 61000, IEEE 1588 |
Ключевые преимущества и особенности
1. Универсальность протоколов и широкая совместимость
ABB PFSK152 3BSE018877R1 поддерживает ведущие индустриальные протоколы связи — Profinet IO, EtherNet/IP и Modbus TCP/IP, что позволяет интегрировать контроллеры ABB AC 800M с оборудованием различных брендов (Siemens, Rockwell, Schneider Electric) и верхнеуровневыми системами (SCADA, MES, ERP). Опциональная поддержка OPC UA/DA и MQTT расширяет возможности для Industry 4.0 — передача данных в облачные платформы, аналитика и предиктивное обслуживание. Поддержка двойного стека IPv4/IPv6 гарантирует совместимость с современными и будущими сетевыми инфраструктурами, защищая инвестиции в автоматизацию.
2. Высокая пропускная способность и реальное время
ABB PFSK152 3BSE018877R1 обеспечивает пропускную способность до 1 Гбит/с и латентность не более 1мс, что критично для приложений, требующих реального времени (например, управление производственными линиями, защита энергетических установок, регулирование процессов с высокой динамикой). Поддержка синхронизации PTPv2 (IEEE 1588) позволяет точно координировать работу нескольких модулей и контроллеров в распределенной системе, обеспечивая согласованную передачу данных и синхронное управление процессами. Это делает ABB PFSK152 3BSE018877R1 идеальным выбором для крупных промышленных объектов с распределенными автоматизированными системами.
3. Глубокая интеграция с системой ABB 800xA и простота настройки
ABB PFSK152 3BSE018877R1 полностью интегрируется в экосистему автоматизации ABB 800xA, поддерживая автоматическое распознавание контроллером ABB AC 800M и конфигурацию через программное обеспечение ABB 800xA Engineering Studio. Интуитивно понятный графический интерфейс позволяет быстро настраивать протоколы, сетевые параметры, соединения с периферией и верхнеуровневыми системами — без необходимости низкоуровневого программирования. Возможность импорта/экспорта конфигурации упрощает массовую настройку нескольких модулей на крупных объектах, сокращая время монтажа и отладки.
4. Высокая отказоустойчивость и расширенная защита
ABB PFSK152 3BSE018877R1 разработан с учетом эксплуатации в агрессивных промышленных условиях: расширенный диапазон рабочих температур (-20℃ ~ +60℃) позволяет использовать модуль в регионах с экстремальными климатическими условиями (северные ТЭС, объекты в жарких регионах). Защита от электромагнитных помех (EMC Class B) и статического разряда (ESD) гарантирует стабильную работу в средах с высоким уровнем шумов (металлургические печи, линии электропередач, промышленные сети). Защита от короткого замыкания в портaх Ethernet и функция перегрева предотвращают повреждение модуля, обеспечивая бесперебойную работу коммуникационной сети.
5. Масштабируемость и поддержка Industry 4.0
ABB PFSK152 3BSE018877R1 поддерживает до 64 одновременных TCP/IP соединений, что позволяет масштабировать систему путем подключения дополнительного периферийного оборудования и верхнеуровневых систем. Поддержка открытых протоколов OPC UA/DA и MQTT обеспечивает интеграцию с платформами Industry 4.0 — облачные решения для аналитики данных, предиктивного обслуживания и удаленного управления. Это позволяет промышленным предприятиям повысить эффективность управления процессами, сократить затраты на обслуживание и увеличить производительность.
Сферы применения и практические кейсы
1. Энергетика: Коммуникация в распределенных системах управления ТЭС
На 1500MW тепловой электростанции было установлено 30 модулей ABB PFSK152 3BSE018877R1 для обеспечения связи между контроллерами ABB AC 800M, оборудованием котлов и турбин (с поддержкой Profinet), и SCADA-системой ABB 800xA (через OPC UA). Высокая пропускная способность и низкая латентность позволяли передавать данные о параметрах работы оборудования в реальном времени, а синхронизация PTPv2 обеспечивала согласованное управление защитными системами. Расширенная защита от ЭМП гарантировала стабильную работу в условиях высоких помех от генераторов, снизив внеплановые остановки на 18%. Экономическая выгода составила 3.9 млн долларов за счет оптимизации режима работы ТЭС и снижения потерь энергии.
2. Нефтегазовая промышленность: Интеграция систем на offshore-платформах
Газоперерабатывающий комплекс внедрил ABB PFSK152 3BSE018877R1 для интеграции систем управления трубопроводами (EtherNet/IP), датчиков давления и температуры (Modbus TCP) и облачной платформы аналитики (MQTT) на 5 offshore-платформах. Компактный дизайн модуля (ширина 15мм) экономил пространство в ограниченных шкафах управления, а расширенный диапазон рабочих температур (-20℃ ~ +60℃) обеспечивал стабильную работу в морских условиях. Защита от коррозии и влаги (IP20 с дополнительными мерами защиты) предотвратила повреждение модулей при контакте с морской средой. Интеграция с облачной платформой позволяла техническим службам отслеживать состояние оборудования в реальном времени, сократив затраты на морские походы на 25%.
3. Химическая промышленность: Связь между производственными линиями и MES
Химический завод внедрил ABB PFSK152 3BSE018877R1 для обеспечения связи между 12 производственными линиями (с контроллерами ABB AC 800M, протокол Profinet), системой мониторинга качества (Modbus TCP) и MES-системой SAP (OPC UA). Высокая масштабируемость модуля позволяла подключать дополнительное оборудование без перестройки коммуникационной сети, а поддержка MQTT обеспечивала передачу данных о производстве в облачную платформу для аналитики. Это позволило заводу оптимизировать планирование производства, сократить время простоя на переключение между рецептами на 30% и повысить качество продукции на 12%.
Сравнение с конкурентами
| Параметр сравнения | ABB PFSK152 3BSE018877R1 | Конкурент (напр., Siemens SCALANCE X208) |
|---|---|---|
| Поддерживаемые протоколы | Profinet, EtherNet/IP, Modbus TCP, OPC UA/MQTT | Только Profinet, Modbus TCP |
| Пропускная способность | 1 Гбит/с | 100 Мбит/с |
| Латентность | ≤1мс | ≤5мс |
| Синхронизация | PTPv2 (IEEE 1588) | Базовая синхронизация |
| Поддержка Industry 4.0 | OPC UA/MQTT | Нет |
| Рабочая температура | -20℃ ~ +60℃ | 0℃ ~ +55℃ |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы ABB 800xA: Приоритетно выбирать ABB PFSK152 3BSE018877R1 для автоматизированных систем на платформе ABB, требующих универсальной коммуникации с периферией и верхнеуровневыми системами.
- Крупные промышленные объекты: Идеально для энергетики, нефтегазовой и химической промышленности, где критична высокая пропускная способность, низкая латентность и отказоустойчивость.
- Проекты Industry 4.0: Рекомендуется для предприятий, планирующих интеграцию автоматизированных систем с облачными платформами и аналитическими инструментами.
- Распределенные системы: Выбирать для объектов с распределенными контроллерами, требующими точной синхронизации и стабильной связи.
Правила эксплуатации
- Монтаж: Устанавливать модуль на DIN-рейк в шкафу управления ABB 800xA, обеспечивая достаточную вентиляцию (температура окружающего воздуха не должна превышать 60℃) и защиту от прямого попадания пыли и влаги. Соблюдать правила антистатической защиты при монтаже.
- Подключение: Подключать сетевые кабели (Cat5e/Cat6) к портaм Ethernet в соответствии с схемой на корпусе модуля. Для внешних соединений использовать экранированные кабели для снижения помех. Перед включением проверять правильность подключения кабелей и отсутствие коротких замыканий в портaх.
- Настройка: Конфигурировать протоколы связи, сетевые параметры (IP-адрес, маска подсети, шлюз), соединения с периферией и верхнеуровневыми системами через программное обеспечение ABB 800xA Engineering Studio. Настроить синхронизацию PTPv2 для распределенных систем.
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей, разъемов и соединений на предмет окисления и повреждений; очищать корпус модуля от пыли с использованием сухого ткани. Регулярно обновлять прошивку модуля через официальный сайт ABB для получения новых функций и исправлений безопасности.
- Хранение запасных модулей: Хранить запасные ABB PFSK152 3BSE018877R1 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в антистатической упаковке. Перед установкой проверять отсутствие механических повреждений и окисления контактов.
