Описание

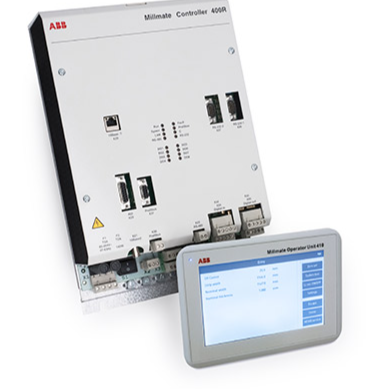

Основная информация о продукте: ABB PFXA401
В данной статье рассматривается высокопроизводительный аналогово-цифровой преобразователь (АЦП) промышленного класса от глобального производителя автоматизированного оборудования ABB — ABB PFXA401 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Этот компонент относится к серии преобразователей сигналов ABB, предназначенных для точной конвертации аналоговых сигналов (силовых, температурных, давлевых и других) в цифровые данные для системы управления (PLC, DCS) в различных отраслях промышленности: энергетика, нефтегазовая промышленность, химическая промышленность, машиностроение и пищевая промышленность. ABB PFXA401 является важным звеном в цепях данных автоматизированных систем, обеспечивая высокую точность преобразования, стабильность работы в суровых условиях и совместимость с современными платформами управления производством. Благодаря продвинутой электронике и надежному конструктивному исполнению, он стал востребованным решением для приложений, где точность и быстрота передачи данных напрямую влияют на эффективность и безопасность производственных процессов.
Описание продукта
ABB PFXA401 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это многоکانальный аналогово-цифровой преобразователь с расширенными возможностями мониторинга и диагностики. Его основная функция — прием аналоговых сигналов от различных сенсоров (тензометров, термопар, датчиков давления, тока и напряжения) и их преобразование в цифровые данные с высокой точностью, а также передача этих данных в центральные системы управления в реальном времени.
Особого внимания заслуживает то, что ABB PFXA401 оснащен 16 независимыми аналоговыми входами, поддерживающими различные типы сигналов (4–20 мА, 0–10 В, термопары типов J/K/T/E/R/S/B, резисторы ПТ100/ПТ1000), что делает его универсальным для интеграции с различными сенсорами промышленного оборудования. Преобразователь обеспечивает разрешение 24 бита и точность ±0.01% полного масштаба (FS), а также низкое шумовое воздействие, что гарантирует надежность измерений даже в условиях сильных электромагнитных помех. ABB PFXA401 поддерживает современные промышленные коммуникационные протоколы, что обеспечивает гибкость в интеграции с системами автоматизации ABB (например, 800xA) и сторонними PLC/DCS. Кроме того, преобразователь оснащен функциями встроенной диагностики (контроль исправности входов, обнаружение обрывов сенсоров, мониторинг температуры корпуса) и формированием сигналов алертов при возникновении аномалий, а также имеет повышенную степень защиты и устойчивость к вибрациям и температурам. Как продукт ABB, ABB PFXA401 полностью соответствует международным стандартам для преобразователей сигналов (IEC 61158, EN 60947) и сертифицирован для использования в суровых промышленных условиях, включая зоны с повышенным риском электропробоя.
Технические параметры
- Модель: ABB PFXA401 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Многоکانальный аналогово-цифровой преобразователь (АЦП) промышленного класса
Параметры преобразования и измерения
- Количество аналоговых входов: 16 независимых каналов
- Поддерживаемые типы сигналов:
- Ток: 4–20 мА (пассивный/активный режим)
- Напряжение: 0–10 В, ±5 В, ±10 В
- Температурные сенсоры: Термопары J/K/T/E/R/S/B, резисторы ПТ100 (2/3/4 провода), ПТ1000 (2/3/4 провода)
- Разрешение: 24 бита
- Точность: ±0.01% FS
- Нелинейность: ≤ ±0.005% FS
- Зависимость от температуры: ≤ ±0.002% FS/°C (в диапазоне рабочих температур)
- Частота выборки: 10 Гц – 1 кГц (настраиваемая по каналу)
Электрические и коммуникационные параметры
- Питание: 24 В DC ± 15% (пассивный режим для входов 4–20 мА), потребляемая мощность ≤ 15 Вт
- Электромагнитная совместимость: Соответствует стандартам EN 55011, EN 55022, IEC 61000-4
- Поддерживаемые протоколы: PROFINET IO, Modbus TCP, Ethernet/IP, CANopen, OPC UA
- Интерфейсы коммуникации: 2 порта Ethernet (1 Гбит/с), 1 порт RS-485 (для Modbus RTU)
- Типы выходов: Цифровые (через коммуникационные интерфейсы), 2 цифровых выхода (состояние устройства, алерты)
- Сертификация: CE, UL, CSA, IEC 61158, EN 60947, ATEX (для зон 2/22)
Механические и эксплуатационные параметры
- Степень защиты: IP20 (для установки в шкаф контроллера)
- Диапазон рабочих температур: -10°C – +60°C
- Диапазон температур хранения: -40°C – +85°C
- Относительная влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрациям: 10–500 Гц, 5 г (эффективное значение)
- Габаритные размеры: 140 × 110 × 50 мм (ширина × глубина × высота)
- Масса: Примерно 0.6 кг
- Способ монтажа: DIN-рейковый монтаж (ширина 3 модуля)
- Материал корпуса: Алюминиевый сплав с антикоррозионным покрытием
Преимущества и особенности
ABB PFXA401 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Универсальность и многофункциональность: Поддержка 16 каналов и различных типов сигналов позволяет интеграцию с широким спектром сенсоров, снижая потребность в нескольких преобразователях.
- Высокая точность и разрешение: 24-битное разрешение и точность ±0.01% FS гарантируют надежность измерений в критических процессах.
- Гибкая коммуникация: Поддержка современных промышленных протоколов и OPC UA упрощает интеграцию в современные системы автоматизации.
- Расширенная диагностика: Функции контроля исправности входов и обнаружения аномалий позволяют своевременно реагировать на отказы, снижая простои.
- Надежность в суровых условиях: Устойчивость к электромагнитным помехам, вибрациям и температурным колебаниям, а также сертификация ATEX, подтверждают пригодность для сложных промышленных сред.
- Легкость в настройке: Поддержка программного обеспечения ABB для конфигурации каналов, настройки параметров и обновления прошивки, а также веб-интерфейс для дистанционного управления.
Области применения и кейсы
- Энергетика (Теплоэлектростанция): На теплоэлектростанции ABB PFXA401 собирает данные от сенсоров температуры котлов, давления пара и тока электродвигателей. Преобразователь обрабатывает сигналы от 12 термопар и 4 датчиков давления, передавая цифровые данные в систему управления ABB 800xA для мониторинга режима работы котлов и предотвращения перегрева. Встроенная диагностика обнаруживает обрыв термопары, формируя алерт и позволяя операторам быстро устранить неисправность.
- Нефтегазовая промышленность (Газоперекачивающая станция): На газоперекачивающей станции ABB PFXA401 преобразует сигналы от датчиков давления газа, температуры и расхода в цифровые данные. Преобразователь поддерживает сигналы 4–20 мА от расходомеров и ПТ100 от температурных сенсоров, передавая информацию в PLC для регулирования работы компрессоров. Сертификация ATEX гарантирует безопасность использования в зоне 2 с повышенным риском взрыва.
- Химическая промышленность (Завод по производству удобрений): На заводе по производству удобрений ABB PFXA401 интегрируется с сенсорами pH-значения, концентрации химических веществ и температуры реакторов. Преобразователь обрабатывает сигналы от 8 аналоговых сенсоров различных типов, передавая данные в DCS для контроля химических реакций и поддержания параметров в заданных пределах. Высокая точность преобразования предотвращает отклонения состава продукции, обеспечивая соответствие стандартам качества.
- Машиностроение (Автоматизированная линия сборки): На автоматизированной линии сборки автомобильных компонентов ABB PFXA401 собирает данные от тензометрических датчиков силы и датчиков положения. Преобразователь обрабатывает сигналы 4–20 мА от 10 датчиков, передавая информацию в роботский контроллер для регулирования усилия при сборке и позиционирования компонентов. Встроенная диагностика обнаруживает неисправность датчика силы, останавливая линию и предотвращая повреждение деталей.
Сравнение с конкурентами
ABB PFXA401 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами в сегменте многоکانальных АЦП — модулем Siemens SIMATIC S7-1500 AI 8x13bit и преобразователем Phoenix Contact RFC 470S. Основные различия представлены ниже:
| Параметр | ABB PFXA401 | Siemens SIMATIC S7-1500 AI 8x13bit | Phoenix Contact RFC 470S |
|---|---|---|---|
| Количество каналов | 16 | 8 | 12 |
| Разрешение | 24 бита | 13 бита | 22 бита |
| Точность | ±0.01% FS | ±0.1% FS | ±0.02% FS |
| Поддерживаемые протоколы | PROFINET IO, Modbus TCP, Ethernet/IP, CANopen, OPC UA | PROFINET IO, Ethernet/IP | Modbus TCP, PROFINET IO |
| Диагностика | Расширенная (контроль входов, обнаружение аномалий) | Базовая (состояние модуля) | Средняя (обнаружение обрывов) |
| Сертификация ATEX | Да (зоны 2/22) | Нет | Да (зоны 2/22) |
Из сравнения видно, что ABB PFXA401 превосходит аналогов по количеству каналов, разрешению, точности и набору поддерживаемых протоколов, а также имеет более расширенные функции диагностики. Это делает его предпочтительным решением для крупных промышленных систем с большим количеством сенсоров и требованиями к высокой точности данных. В то время как Siemens SIMATIC S7-1500 AI 8x13bit и Phoenix Contact RFC 470S подходят для стандартных приложений, они уступают ABB PFXA401 в ключевых параметрах для критических и масштабных проектов.
Советы по выбору и меры предосторожности
Советы по выбору
- Крупные промышленные системы: Если требуется сбор данных от большого количества сенсоров (до 16) различных типов (температура, давление, ток), ABB PFXA401 является оптимальным выбором благодаря универсальности и многофункциональности.
- Критические производственные процессы: Для приложений, где точность измерений имеет решающее значение (энергетика, химическая промышленность), высокая точность и разрешение преобразователя гарантируют надежность данных.
- Среды с повышенными рисками: Для зон с электромагнитными помехами или повышенным риском взрыва (нефтегазовая промышленность) сертификация ATEX и устойчивость к помехам делают преобразователь безопасным и надежным.
- Интеграция с современными системами: Поддержка OPC UA и широкого набора протоколов обеспечивает совместимость с новыми и существующими системами автоматизации.
Меры предосторожности
- Правильная установка и подключение: Монтируйте преобразователь в шкаф контроллера с соблюдением требований к вентиляции и заземлению. Подключайте сенсоры в соответствии с цветовыми кодами проводов и типом сигнала, используя экранированные кабели для снижения электромагнитных помех.
- Калибровка и конфигурация: Перед эксплуатацией настройте параметры каналов (тип сигнала, масштаб, частота выборки) с использованием программного обеспечения ABB или веб-интерфейса. Периодически проводите калибровку преобразователя с использованием эталонных устройств.
- Регулярное обслуживание: Проверяйте состояние кабелей и разъемов, обновляйте прошивку до актуальных версий и анализируйте логи диагностики для выявления предотказных состояний.
- Защита от перегрузок: Не превышайте допустимые пределы входных сигналов (например, ток более 20 мА, напряжение более 10 В), используя дополнительные защитные устройства (диоды, предохранители) при необходимости.
- Использование оригинальных комплектующих: При замене кабелей, адаптеров или программного обеспечения используйте только оригинальные запчасти и утилиты ABB, чтобы сохранить точность преобразования, функции диагностики и совместимость с системами автоматизации.
- PFXA401
