Описание

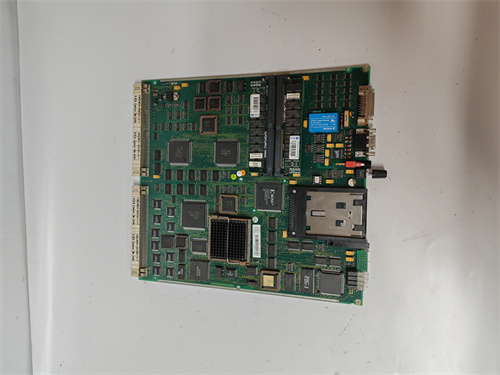

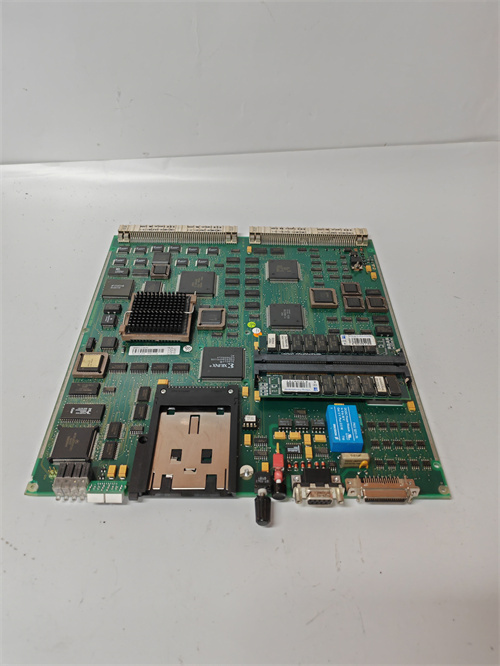

ABB PM511V — это компактный программируемый логический контроллер (PLC) среднего класса, разработанный компанией ABB для автоматизации промышленных процессов и производственных линий в машиностроении, пищевой, химической и энергетической отраслях. Он сочетает в себе мощную обработочную能力，гибкую конфигурацию входов/выходов и интеграцию с современными системами коммуникации, становясь оптимальным решением для средних производственных объектов.
Описание продукта
ABB PM511V относится к линейке контроллеров ABB AC500, ориентированных на решение задач средней сложности с балансом производительности и стоимости. Контроллер имеет модульную архитектуру: базовый блок включает обработчик, память (до 256 КБ для программ и 512 КБ для данных) и встроенные коммуникационные интерфейсы (Ethernet, RS-485), а также поддерживает расширение через модули ввода-вывода (I/O) — можно подключать до 256 цифровых или 64 аналоговых каналов. Это позволяет ABB PM511V адаптироваться к различным потребностям — от управления небольшим конвейером до комплексной автоматизации линии сборки.
Особенностью ABB PM511V является поддержка широкого спектра промышленных протоколов и высокая надежность. Контроллер работает с протоколами Profinet, Modbus TCP, Ethernet/IP и RS-485 (Modbus RTU), что обеспечивает интеграцию с датчиками, приводами, панелями оператора и системами SCADA (например, ABB 800xA). Для повышения устойчивости ABB PM511V оснащен функцией “warm start” — при восстановлении питания он автоматически возобновляет работу с последнего сохраненного состояния, минимизируя downtime производства.
В практическом применении ABB PM511V часто используется в пищевой промышленности для автоматизации линии упаковки. Например, контроллер управляет 8 цифровыми входами (DI) для считывания сигналов от датчиков положения упаковок, 4 аналоговыми входами (AI) для мониторинга уровня продукта в бункерах и 6 цифровыми выходами (DO) для управления конвейерами, упаковочными механизмами и сигнальными маяками. При отсутствии упаковок на конвейере ABB PM511V останавливает подачу продукта и активирует алерт, предотвращая выпуск неупакованных товаров.
ABB PM511V программируется через ПО ABB Automation Builder — интерактивное средство с поддержкой языков IEC 61131-3 (LD, FBD, ST, IL, SFC), что позволяет инженерам использовать привычный язык программирования. Контроллер имеет компактную конструкцию для монтажа на DIN-рейк, уровень защиты корпуса IP20 (для установки в шкафы управления) и работает в диапазоне температур -25 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL, ATEX Zone 2 и IECEx, что позволяет использовать его в опасных зонах (например, в химических заводах с риском образования взрывоопасных газов) без дополнительных защитных мер.
Технические параметры
- Тип устройства: Программируемый логический контроллер (PLC) ABB AC500
- Процессор и память:
- Процессор: 32-битный, частота 200 МГц
- Память: 256 КБ (программы) / 512 КБ (данные), поддержка карт microSD для расширения
- Конфигурация I/O (с расширением):
- Цифровые входы/выходы (DI/DO): До 256 (24 В DC, до 0.5 А на выход)
- Аналоговые входы/выходы (AI/AO): До 64 (4–20 мА, ±10 В DC, точность ±0.1% FS)
- Коммуникация:
- Ethernet: 2 порта (10/100 Мбит/с, RJ45) — Profinet, Modbus TCP, Ethernet/IP
- RS-485: 1 порт — Modbus RTU (скорость 1200–115200 бит/с)
- Эксплуатационные условия:
- Температурный диапазон: -25 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Электрические характеристики:
- Источник питания: 24 В DC (±15%)
- Потребляемая мощность: ≤15 Вт
- Сертификации: CE, UL, ATEX Zone 2, IECEx, IEC 61131-3
Преимущества и особенности
- Модульная архитектура: Возможность расширения I/O и коммуникации позволяет ABB PM511V адаптироваться к растущим потребностям производства, без замены всего контроллера.
- Мультипротокольная поддержка: Поддержка Profinet, Modbus, Ethernet/IP обеспечивает интеграцию с оборудованием разных производителей (ABB, Siemens, Allen-Bradley).
- Простота программирования: ПО ABB Automation Builder с поддержкой IEC 61131-3 упрощает разработку и отладку программ, даже для начинающих инженеров.
- Надежность и устойчивость: Функция “warm start” и широкий температурный диапазон гарантируют работу в суровых промышленных условиях с перепадами питания.
- Оптимальное соотношение цена/производительность: Подходит для средних производств, не требующих дорогостоящих высокопроизводительных PLC.
Примеры применения в областях автоматизации
- Машиностроение (Станки для обработки дерева): ABB PM511V управляет 10 DI (датчики положения дерева), 3 AI (температура инструмента, скорость вращения шпинделя) и 5 DO (инструментальный привод, подающий механизм, охлаждение). При перегреве инструмента контроллер снижает скорость шпинделя и активирует охлаждение, предотвращая повреждение станка.
- Энергетика (Водяные насосные станции): ABB PM511V монтируется в насосных станциях для управления 4 насосами (DO), мониторинга давления воды (AI) и уровня воды в резервуаре (DI). При падении давления ниже 3 бар контроллер запускает дополнительный насос, а при заполнении резервуара — останавливает подачу, поддерживая стабильный водоснабжение.
- Химическая промышленность (Лабораторные реакторы): ABB PM511V контролирует температуру реактора (AI), уровень химиката (AI) и состояние клапанов (DI). По программе IEC 61131-3 (SFC) он последовательно открывает клапаны подачи реагентов, регулирует температуру и останавливает реакцию при достижении целевого продукта.
Сравнение с конкурентами
| Параметр | ABB PM511V | Аналог 1 (Siemens S7-1200 CPU 1214C) | Аналог 2 (Allen-Bradley CompactLogix 5380) |
|---|---|---|---|
| Максимальное I/O (с расширением) | 256 DI/DO, 64 AI/AO | 1024 DI/DO, 128 AI/AO | 4096 DI/DO, 512 AI/AO |
| Поддерживаемые протоколы | Profinet, Modbus, Ethernet/IP | Profinet, Ethernet/IP | Ethernet/IP, ControlNet |
| Температурный диапазон | -25…+60 °C | 0…+60 °C | 0…+60 °C |
| Потребляемая мощность | ≤15 Вт | ≤10 Вт | ≤25 Вт |
| Цена category | Средняя | Средняя | Высокая |
Советы по выбору и предостережения
Советы по выбору
- Для средних производственных линий: Если требуется управлять 50–200 I/O каналами (например, упаковочные линии, небольшие станки), ABB PM511V обеспечивает оптимальную производительность при умеренных затратах.
- Для смешанных систем: При использовании оборудования разных производителей (ABB, Siemens, Allen-Bradley) шлюз поддерживает все ключевые протоколы, избежая необходимости дополнительных адаптеров.
- Для областей с перепадами температуры: В цехах с температурой -25…+60 °C (например, холодильные камеры или горячие цеха) ABB PM511V работает стабильнее аналогов с ограниченным диапазоном.
Предостережения
- Расширение I/O: При добавлении модулей расширения убедитесь в совместимости с базовым блоком ABB PM511V (только модули ABB AC500) — использование сторонних модулей может привести к нестабильной работе.
- Резервное копирование программы: Регулярно сохраняйте программу контроллера в файл через ABB Automation Builder — при сбое памяти это позволит быстро восстановить работу.
- Защита от помех: Для аналоговых сигналов используйте экранированные кабели, заземлите экранирование на стороне контроллера — электромагнитные помехи от мощных устройств могут искажать данные.
- Обновление firmware: Используйте только официальные обновления firmware от ABB — несанкционированные версии могут нарушить совместимость с модулями или программами.
