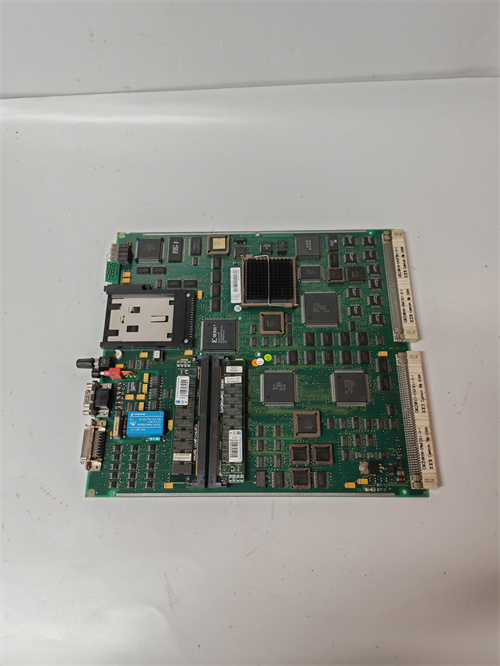

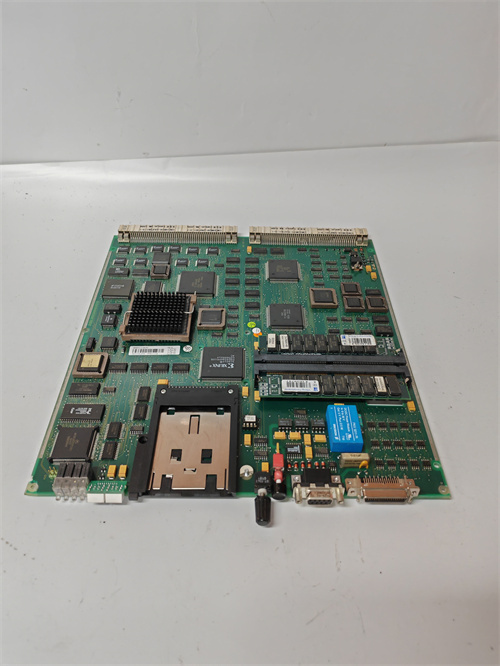

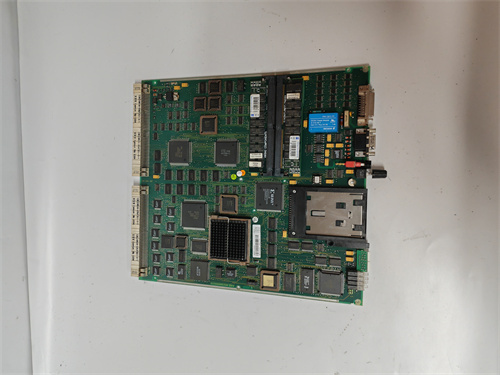

ABB PM511V16 3BSE011181R1

Описание

Общая характеристика продукта ABB PM511V16 3BSE011181R1

Технические параметры ABB PM511V16 3BSE011181R1

• Основные параметры производительности и памяти:
  • Тип устройства: Промышленный PLC серии ABB AC500;
  • Процессор: 32-битный микропроцессор с тактовой частотой 300 МГц;
  • Скорость выполнения программы: До 1.2 мс на 1000 инструкций Ladder Logic (LD) / Function Block Diagram (FBD);
  • Память:
    • Программная память: 8 МБ (встроенная, расширяемая до 16 МБ через SD-карту);
    • Данные память: 4 МБ (для хранения переменных, статусов сигналов и логов);
  • Поддерживаемые языки программирования: LD, FBD, Structured Text (ST), Instruction List (IL) — соответствие стандарту IEC 61131-3.
• Параметры интерфейсов и коммуникации:
  • Встроенные интерфейсы:
    • Ethernet (2 порта, 10/100 Mbit/s): Поддерживает PROFINET IO, Modbus TCP, Ethernet/IP — для связи с SCADA, частотными преобразователями и модулями I/O;
    • RS-485 (1 порт): Поддерживает Modbus RTU (мастер/слейв) — для локальной связи с датчиками и реле;
  • Расширяемые интерфейсы: Поддержка модулей коммуникации ABB (например, ABB CM572 для Profibus DP) — добавление дополнительных протоколов;
  • Максимальное количество модулей I/O: До 256 модулей (дискретных, аналоговых, специализированных) — достаточное для крупных объектов.
• Параметры надежности и защиты:
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления ABB (например, ABB MNS);
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Соответствие EN 61326-1 (класс 3) — устойчивость к электромагнитным помехам;
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Функции диагностики: Встроенная диагностика ошибок (обрыв кабеля, неисправность модуля I/O, нестабильное питание) — отправка сигналов в SCADA для быстрого устранения проблем.
• Параметры эксплуатации и сертификации:
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 15 Гц (амплитуда 0.5 мм);
  • Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2 — соответствие международным стандартам безопасности;
  • Потребляемая мощность: ≤25 Вт (при питании DC 24 В);
  • Размеры: 100 мм (ширина) × 140 мм (высота) × 80 мм (глубина) — компактность для плотного монтажа.

Преимущества и особенности ABB PM511V16 3BSE011181R1

1. Высокая производительность и быстрая реакция: Скорость выполнения 1.2 мс на 1000 инструкций делает ABB PM511V16 3BSE011181R1 идеальным для нефтегазовых компрессорных станций — он управляет 10 компрессорами, обрабатывая сигналы от 40 датчиков давления (через ABB AI523) и 64 дискретных датчиков состояния (через ABB DI524), регулируя скорость с задержкой <2 мс.
2. Масштабируемость и совместимость с модулями ABB: Поддержка до 256 модулей I/O позволяет ABB PM511V16 3BSE011181R1 адаптироваться к крупным объектам — в металлургическом заводе контроллер подключен к 128 модулям I/O, обрабатывая сигналы от приводов рольков и датчиков температуры стали, без потери производительности.
3. Универсальная коммуникация с разными системами:Поддержка PROFINET IO, Modbus TCP и Ethernet/IP упрощает интеграцию — ABB PM511V16 3BSE011181R1 передает данные в SCADA ABB 800xA через Ethernet и управляет частотными преобразователями ABB ACS880 через PROFINET IO, обеспечивая единое управление всей системой.
4. Надежность и удобство обслуживания: Встроенная диагностика ошибок сокращает время поиска проблем — при обрыве кабеля к модулю ABB AI523 ABB PM511V16 3BSE011181R1 моментально отправляет сигнал “ошибка канала 12” в SCADA, оператор локализует неисправность за 5 минут вместо 1 часа для контроллеров без диагностики.

Примеры применения ABB PM511V16 3BSE011181R1 в различных отраслях

• Нефтегаз (компрессорная станция): В станции ABB PM511V16 3BSE011181R1 управляет 10 Profinet-компрессорами и 40 датчиками давления (4–20 мА). Контроллер считывает данные о давлении через ABB AI523, регулируя скорость компрессоров через PROFINET IO. При превышении давления >20 МПа ABB PM511V16 3BSE011181R1 снижает скорость и отправляет аварийный сигнал в SCADA, предотвращая разрыв трубопровода.
• Металлургия (штамповочный пресс): В заводе ABB PM511V16 3BSE011181R1 подключен к 64 модулям I/O и управляет 4 штамповочными прессами. Контроллер обрабатывает сигналы от датчиков силы (0–10 В DC) и положения (дискретные) через ABB DI524/ABB AI523, регулируя давление прессов через Modbus RTU. При превышении силы >50 тонн ABB PM511V16 3BSE011181R1 останавливает пресс, защищая инструмент от повреждения.
• Энергетика (ТЭС, вспомогательная система): В ТЭС ABB PM511V16 3BSE011181R1 управляет 8 насосов подачи воды и 16 датчиков температуры (4–20 мА). Контроллер обменивается данными с SCADA ABB 800xA через Ethernet, передавая данные о уровне воды и температуре. При уровне <10% в резервуаре ABB PM511V16 3BSE011181R1 запускает резервный насос, поддерживая стабильную подачу воды в котел.
• Пищевая промышленность (завод по производству молока): В заводе ABB PM511V16 3BSE011181R1 управляет 12 линиями пастеризации и 32 датчиками температуры (4–20 мА). Контроллер регулирует температуру через PROFINET IO-приводы, гарантируя 72 °C ±0.5 °C для полной пастеризации. При отклонении температуры ABB PM511V16 3BSE011181R1 корректирует подачу пара и логирует событие для дальнейшего анализа.

Сравнение ABB PM511V16 3BSE011181R1 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB PM511V16 3BSE011181R1

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB PM511V16 3BSE011181R1 если используете модули I/O ABB (ABB DI524, ABB AI523) или SCADA ABB 800xA — интеграция гарантирует автоматическое распознавание и безупречную передачу данных.
2. Крупные объекты с 100–300 сигналами: Для процессов, где нужно управлять 100–300 сигналами (компрессорные станции, металлургические заводы) — ABB PM511V16 3BSE011181R1 с 256 модулями I/O — оптимальный выбор, вместо менее расширяемых PLC.
3. Требования к быстрой реакции: Если требуется обработка сигналов с задержкой <2 мс (штамповочные прессы, компрессоры) — ABB PM511V16 3BSE011181R1 с скоростью 1.2 мс — предпочтительнее аналогов.

Меры предостережения

1. Регулярное резервное копирование: Раз в неделю копируйте программу и конфигурацию ABB PM511V16 3BSE011181R1 на SD-карту — при сбое памяти это позволит восстановить работу за 10 минут.
2. Проверка коммуникации с модулями I/O: Раз в месяц проверяйте связь через ПО ABB Automation Builder — убедитесь, что нет ошибок с ABB DI524/ABB AI523, так как обрыв сигнала может привести к остановке процессов.
3. Контроль температуры и влажности: Монтируйте контроллер в шкафы с температурой -20 °C до +60 °C и влажностью <95% — превышение параметров снижает срок службы процессора.
4. Защита от помех: Используйте экранированные кабели для подключения модулей I/O — неэкранированные кабели могут вызвать искажения сигналов и ошибки в работе ABB PM511V16 3BSE011181R1.
