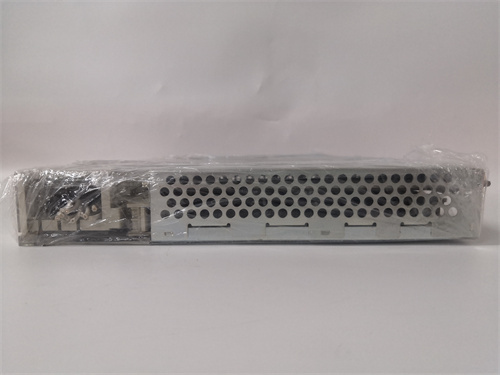

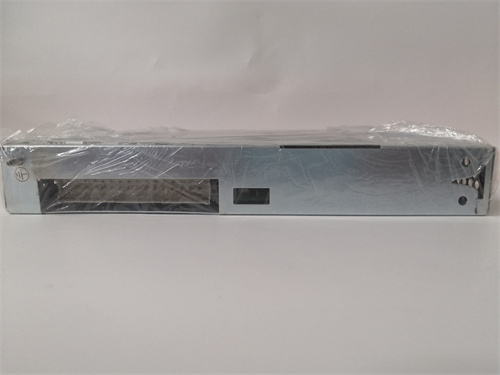

ABB PM644 3BSE014664R1

Описание

Общая характеристика продукта ABB PM644 (3BSE014664R1)

Технические параметры ABB PM644 (3BSE014664R1)

• Основные параметры обработки и памяти:
  • Тип устройства: Контроллер CPU ABB AC 800M DCS;
  • Процессор: 32-битный双核 -процессор PowerPC (частота 800 МГц) — оптимизирован для параллельной обработки логики и коммуникации;
  • Программная память: 16 МБ Flash (для хранения программ IEC 61131-3, алгоритмов PID) — достаточная для сложных производственных процессов;
  • Данные память: 8 МБ RAM (для переменных, статусов I/O) + 4 МБ флеш-память для сохранения критических данных при отключении питания;
  • Поддерживаемые стандарты программирования: IEC 61131-3 (LD, FBD, ST, IL, CFC), ABB Control Builder M (графический интерфейс для настройки).
• Параметры коммуникации и отказоустойчивости:
  • Встроенные интерфейсы:
    • 2 порта Redundant Ethernet (10/100/1000 Мбит/с, RJ45) — поддержка отказоустойчивой связи с шкафами I/O и SCADA;
    • 1 порт Profibus DP (опционально через модуль CI853A) — для связи с внешними устройствами Siemens, Phoenix Contact;
    • 1 порт Modbus TCP (встроенный) — интеграция с панелями HMI и сторонними системами;
  • Режим отказоустойчивости: 1:1 резервирование (активный/пассивный контроллер) — автоматическое переключение за <100 мс при сбое основного контроллера;
  • Максимальное количество подключенных шкафов I/O: До 64 шкафа (через Ethernet) — масштабирование для крупных производств;
  • Задержка обработки логики: <50 мкс на инструкцию LD — гарантирует реальное время реакции на изменения параметров.
• Параметры модульности и I/O-совместимости:
  • Совместимые модули I/O: ABB CI854A (коммуникация), DI810 (DI), DO810 (DO), AI835 (AI), AO810 (AO), AI850 (고속 AI);
  • Типы сигналов (через I/O модули):
    • AI: 4–20 мА, 0–10 В, PT100, термокупли (T/J/K/E/R/S);
    • AO: 4–20 мА, 0–10 В;
    • DI/DO: DC 24 В, AC 230 В (дискретные сигналы);
  • Поддержка SIL: SIL 2 (IEC 61508) — для реализации безопасных функций (аварийные тормоза, остановка реакторов).
• Параметры эксплуатации и защиты:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — монтаж в закрытые шкафы управления ABB;
  • Питание: DC 24 В ±10% (потребляемая мощность ≤25 Вт) — питание от шкафной шины AC 800M;
  • Размеры: 100 мм (ширина) × 175 мм (высота) × 200 мм (глубина) — подходит для стандартных шкафных слотов ABB;
  • Сертификации: CE, UL 508C, IEC 61508 (SIL 2), ATEX Zone 2 — соответствие стандартам безопасности высокорисковых объектов.

Преимущества и особенности ABB PM644 (3BSE014664R1)

1. 双核 -процессор и низкая задержка обработки: Производительность делает ABB PM644 (3BSE014664R1) идеальным для нефтегазовых реакторов — контроллер обрабатывает данные от 100 модулей AI (температура, давление) и 50 модулей DO (клапаны, насосы) в реальном времени, задержка реакции на аномалии не превышает 1 мс, что критично для предотвращения взрывов и утечек.
2. 1:1 резервирование и автоматическое переключение: Отказоустойчивость критически важна для энергетических ТЭС — ABB PM644 (3BSE014664R1) работает в паре с резервным контроллером; при сбое основного контроллера переключение происходит за 80 мс, не прерывая управление турбиной и генератором, поддерживая непрерывную электрогенерацию.
3. Поддержка SIL 2 и безопасные алгоритмы: Безопасность делает ABB PM644 (3BSE014664R1) подходящим для химической промышленности — в реакторном комплексе контроллер реализует алгоритм “аварийная остановка при превышении температуры >200 °C” в соответствии с SIL 2; при отклонении параметра сигнал на остановку передаётся за 0.5 мс, предотвращая разложение реагентов и выброс токсичных газов.
4. Совместимость с ABB 800xA и автоматическая синхронизация: Легкая интеграция с экосистемой ABB упрощает модернизацию — в крупном нефтеперерабатывающем заводе ABB PM644 (3BSE014664R1) автоматически синхронизируется с SCADA ABB 800xA, передавая данные о всех производственных линиях (10 шкафов I/O) в центральный дашборд; инженеры настраивают алерты и отчеты через Control Builder M, не требуя ручной конфигурации.
5. Горячее заменение и самодиагностика: Удобство обслуживания снижает простои — в металлургическом цехе при выявлении неисправности в контроллере ABB PM644 (3BSE014664R1) инженер заменяет его за 10 минут без остановки плавильного процесса; самодиагностика через Control Builder M предупреждает о потенциальных проблемах (напряжение питания <22 В), позволяя устранить их до сбоя.

Примеры применения ABB PM644 (3BSE014664R1) в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод, 5 производственных линий): В заводе ABB PM644 (3BSE014664R1) управляет 30 шкафами I/O (CI854A + DI810/AI835) и 5 резервными контроллерами (1:1 резервирование). Каждый контроллер отвечает за одну линию переработки — он измеряет температуру реакторов (AI835, PT100), регулирует подачу сырья (AO810, 4–20 мА) и отправляет данные в SCADA ABB 800xA через Redundant Ethernet. При аварии на одной линии другие линии продолжают работу, минимизируя потери.
• Химическая промышленность (реакторный комплекс SIL 2): В комплексе ABB PM644 (3BSE014664R1) реализует безопасные функции — подключен к 20 модулям DI (аварийные кнопки, датчики утечки) и 15 модулям DO (аварийные клапаны, системы охлаждения). При обнаружении утечки газа (DI сигнал) контроллер отправляет команду на закрытие клапанов за 0.7 мс и активирует системы нейтрализации, соответствуюя требованиям SIL 2 и предотвращая экологические катастрофы.
• Энергетика (крупная ТЭС, турбина 1000 МВт): В ТЭС ABB PM644 (3BSE014664R1) управляет параметрами котла, турбины и генератора — подключен к 40 модулям AI (температура пара, давление, уровень воды) и 25 модулям DO (насосы, вентиляторы, клапаны). Через алгоритм PID контроллер поддерживает температуру пара 540 °C ±5 °C и давление 24 МПа; при отклонении параметров отправляет сигналы на регулировку и предупреждает операторов через HMI. Резервное резервирование гарантирует отсутствие простоев даже при сбое контроллера.
• Металлургия (крупный плавильный цех): В цехе ABB PM644 (3BSE014664R1) управляет 15 плавильных печей — подключен к 50 модулям AI (температура стали, состав газов) и 30 модулям DO (дозаторы флюса, приводы рольгангов). Контроллер обрабатывает данные в реальном времени, регулируя подачу флюса для снижения содержания примесей в стали, и передаёт данные о качестве продукции в систему качества контроля ABB 800xA, обеспечивая соответствие ГОСТ.

Сравнение ABB PM644 (3BSE014664R1) с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB PM644 (3BSE014664R1)

Рекомендации по выбору

1. Крупные производственные объекты (нефтегаз, ТЭС): Выбирайте ABB PM644 (3BSE014664R1) для систем с >10 шкафами I/O и требованиями к непрерывной работе — его масштабируемость и резервирование гарантируют стабильность даже при сбое компонентов.
2. Процессы с требованиями SIL 2: Для химических реакторов, нефтегазовых трубопроводов или энергетических установок — ABB PM644 (3BSE014664R1) с сертификацией SIL 2 — оптимальный выбор, так он позволяет реализовать безопасные алгоритмы и соответствовать международным стандартам.
3. Интеграция с ABB AC 800M/800xA: Если уже используете шкафы I/O ABB или SCADA ABB 800xA — ABB PM644 (3BSE014664R1) — предпочтительнее, так он обеспечивает автоматическую синхронизацию и полную поддержку через Control Builder M, без адаптеров.
4. Сложные алгоритмы PID и параллельная обработка: Для производств с требуемой высокой точностью регулировки (например, плавильные печи, реакторы) — 双核 -процессор ABB PM644 (3BSE014664R1) — идеальный выбор, так он обрабатывает логику и коммуникацию параллельно, не теряя производительности.

Меры предостережения

1. Настройка резервирования перед запуском: Перед эксплуатацией убедитесь, что 1:1 резервирование настроено через Control Builder M — неправильная конфигурация может привести к задержке переключения >100 мс и остановке процесса.
2. Регулярная проверка синхронизации с резервным контроллером: Раз в неделю проверяйте статус синхронизации через ABB 800xA — отсуствие синхронизации означает, что резервный контроллер не будет готов к переключению при сбое основного.
3. Использование сертифицированных кабелей для Redundant Ethernet: Для отказоустойчивой связи используйте витые пары Cat.6 с экранированием — низкокачественные кабели могут вызвать ошибки передачи и сбой резервирования.
