Описание

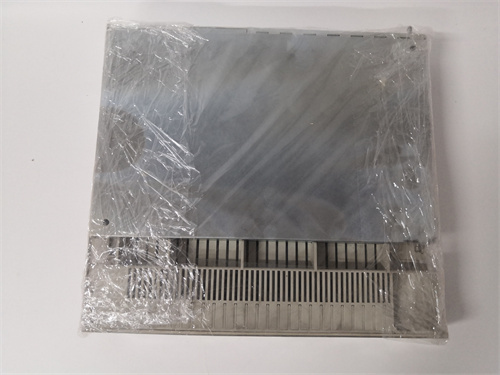

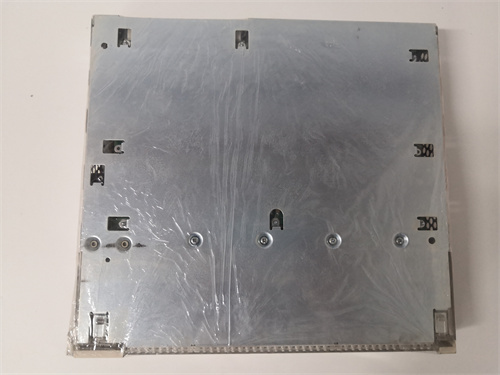

ABB PM645B 3BSE010535R1 — это высоконадежный контроллер безопасности (Safety PLC) для систем автоматизации ABB AC 800M, разработанный для управления критическими процессами с требованиями к безопасности SIL 3. Он используется в нефтегазовой, химической, атомной и энергетической отраслях, где отбой оборудования может привести к катастрофическим последствиям (взрывы, выброс токсичных газов, травмы персонала).
Описание продукта
ABB PM645B 3BSE010535R1 относится к линейке контроллеров безопасности ABB Safety PLC, специализирующихся на соответствии международным стандартам безопасности IEC 61508 (SIL 3) и IEC 61511. Контроллер имеет триплексную архитектуру (трехкратное избыточное исполнение) всех критических компонентов — процессора, памяти и коммуникационных цепей. Это означает, что каждая команда и данные обрабатываются тремя независимыми цепями, а результат сравнивается в реальном времени: при расхождении система автоматически идентифицирует неисправную цепь, переключается на исправные и отправляет алерт — вероятность отказа на требование (PFD) составляет <10⁻⁹ за год, соответствующее SIL 3.
Ключевая особенность ABB PM645B 3BSE010535R1 — интеграция с обычными контроллерами ABB AC 800M через общую шину communication: он может одновременно выполнять функции безопасности (например, аварийное закрытие клапанов) и собирать данные о процессе для обычного управления, без необходимости отдельных систем. Контроллер поддерживает встроенные промышленные протоколы Modbus/TCP, PROFIBUS DP и Ethernet/IP, что позволяет подключать безопасные сенсоры (температурные предохранители, аварийные кнопки) и исполнительные механизмы (безопасные контакторы, приводы) от разных производителей.
В практическом применении ABB PM645B 3BSE010535R1 используется в химических заводах для защиты реактора с ядовитыми веществами. Контроллер ABB PM645B 3BSE010535R1 подключает 6 безопасных датчиков давления и 2 аварийные кнопки: при превышении давления выше критического порога (например, 10 МПа) или нажатии кнопки он активирует три независимые цепи для закрытия двух безопасных клапанов и остановки насоса подачи реагента. Благодаря триплексной архитектуре, даже при сбое одной цепи контроллер продолжает выполнять команду, предотвращая выброс токсичных газов.
ABB PM645B 3BSE010535R1 имеет промышленную конструкцию для монтажа в шасси ABB AC 800M (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур -20 °C до +60 °C. Программирование осуществляется через ПО ABB Control Builder M с специализированным модулем безопасности — оно поддерживает только языки IEC 61131-3, оптимизированные для безопасности (LD, FBD), и автоматически проверяет код на соответствие SIL 3 (например, блокирует небезопасные команды). Контроллер сертифицирован в соответствии с CE, UL 61010, ATEX Zone 2 и IEC 61508 (SIL 3), подтверждая безопасность в опасных средах.
Технические параметры
- Тип устройства: Контроллер безопасности (Safety PLC) SIL 3
- Архитектура и безопасность:
- Архитектура: Триплексная (1oo3D — 1 out of 3 with Diagnostics)
- Уровень SIL: IEC 61508 SIL 3, IEC 61511 SIL 3
- PFD: <10⁻⁹ за год
- Среднее время восстановления (MTTR): <1 час
- Процессор и память:
- Процессор: Триплексный ARM Cortex-A9 (1 ГГц на цепь)
- Оперативная память: 512 МБ DDR3 на цепь (общая 1.5 ГБ)
- Память программы: 256 МБ Flash на цепь (с резервным хранилищем)
- Коммуникационные интерфейсы:
- Ethernet: 2 порта Gigabit Ethernet (RJ45) — Modbus/TCP, Ethernet/IP
- Serial: 1 порт PROFIBUS DP (с безопасным профилем PROFIBUS PA)
- Интеграция с AC 800M: Общая шину communication AC 800M
- Эксплуатационные условия:
- Входное напряжение: 24 В DC (диапазон 19.2–28.8 В DC)
- Температурный диапазон: -20 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Уровень защиты: IP20
- Вес: До 2 кг
- Сертификации: CE, UL 61010, ATEX Zone 2, IEC 61508 (SIL 3), IEC 61511 (SIL 3)
Преимущества и особенности
- Триплексная архитектура SIL 3: Гарантирует максимальную безопасность для критических процессов — критическое преимущество ABB PM645B 3BSE010535R1 для опасных отраслей.
- Интеграция с AC 800M: Не требует отдельной системы для обычного управления, снижая стоимость и сложность инфраструктуры.
- Автоматическая диагностика: Отслеживает состояние всех цепей в реальном времени, отправляет алерты при неисправностях и упрощает восстановление.
- Универсальная совместимость: Поддерживает безопасные протоколы и оборудование от разных производителей, адаптируясь к существующей инфраструктуре.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Удаленные площадки): ABB PM645B 3BSE010535R1 защищает трубопроводы от разрыва — подключает безопасные датчики давления и температуры, при превышении параметров активирует аварийное закрытие клапанов и останавливает насосы, даже при потере связи с центральным офисом.
- Атомная энергетика (Активные зоны): Контроллер управляет системой охлаждения реактора — при падении уровня воды ниже критического порога он активирует резервные насосы и закрывает вентили, предотвращая перегрев ядерного топлива.
- Химическая промышленность (Производство пестицидов): ABB PM645B 3BSE010535R1 защищает операторов от контакта с токсинами — подключает безопасные датчики газа и аварийные кнопки, при обнаружении утечки активирует система подачи нейтрализатора и открывает вентиляцию, а также блокирует вход в зону риска.
Сравнение с конкурентами
| Параметр | ABB PM645B 3BSE010535R1 | Аналог 1 (Siemens S7-400F/FH) | Аналог 2 (Schneider Modicon M340 Safety) |
|---|---|---|---|
| Уровень SIL | SIL 3 | SIL 3 | SIL 2 |
| Архитектура | Триплексная (1oo3D) | Дуплексная (1oo2D) | Дуплексная (1oo2D) |
| PFD | <10⁻⁹/год | <10⁻⁷/год | <10⁻⁶/год |
| Интеграция с обычными PLC | Да (ABB AC 800M) | Да (S7-400) | Ограниченная (только через Modbus) |
| Поддерживаемые протоколы | Modbus/TCP, PROFIBUS DP, Ethernet/IP | PROFINET, PROFIBUS DP | Modbus/TCP, Ethernet/IP |
Советы по выбору и предостережения
Советы по выбору
- Для процессов SIL 3: Если требуется максимальный уровень безопасности (нефтегаз, химия, атомная энергетика), ABB PM645B 3BSE010535R1 с триплексной архитектурой превосходит аналоги с дуплексной архитектурой (SIL 2/3).
- Для существующих ABB-систем: Если уже используется контроллер ABB AC 800M, интеграция через общую шину снижает стоимость и сложность — не нужно настраивать отдельную коммуникацию.
- Для опасных зон: Сертификация ATEX Zone 2 позволяет использовать контроллер в средах с риском наличия легковоспламеняющих газов, без дополнительных защитных корпусов.
Предостережения
- Программирование только авторизованными специалистами: Используйте только инженеров с сертификатом SIL 3 — ошибки в коде могут привести к неработе системы безопасности.
- Регулярное тестирование триплексной архитектуры: Раз в год выполняйте тестирование через ПО ABB Control Builder M — это подтверждает исправность всех трех цепей и соответствие SIL 3.
- Монтаж в сертифицированное шасси: Устанавливайте ABB PM645B 3BSE010535R1 только в шасси ABB AC 800M — несовместимое оборудование может нарушить триплексную коммуникацию и снизить уровень безопасности
- PM645B
