Описание

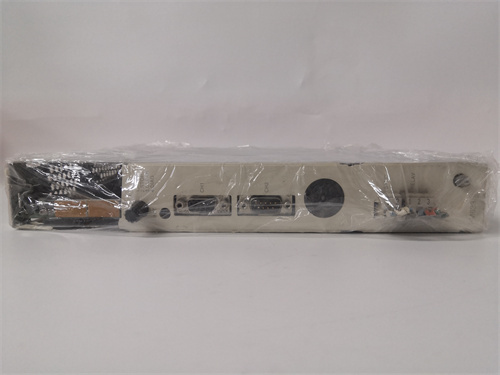

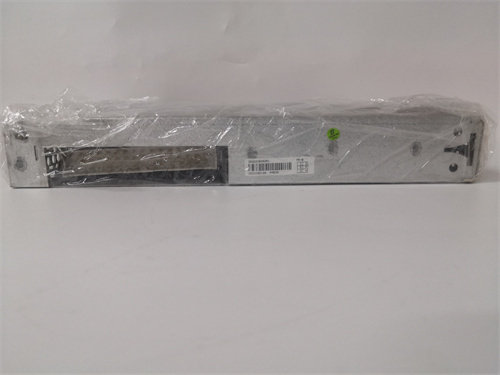

ABB PM665 — это топовы уровень контроллер безопасности (Safety PLC) для систем автоматизации ABB AC 800M, разработанный для управления критическими промышленными процессами с требованиями безопасности SIL 3. Он используется в нефтегазовой, химической, атомной и энергетической отраслях, где любая неисправность может привести к катастрофическим последствиям (взрывы, отравления, повреждение крупного оборудования).
Описание продукта
ABB PM665 относится к линейке высоконадежных контроллеров безопасности ABB, специализирующихся на максимальной отказоустойчивости и соответствии строгим стандартам. Контроллер имеет четверплексную архитектуру (четырехкратное избыточное исполнение) всех критических компонентов — процессоров, памяти, коммуникационных цепей и питания. Это означает, что каждая операция и данные обрабатываются четырьмя независимыми цепями, а результаты постоянно сравниваются: при сбое одной или двух цепей система автоматически переключается на исправные, продолжает работу и отправляет детализированный алерт о неисправности. Такая архитектура обеспечивает вероятность отказа на требование (PFD) <10⁻¹⁰ за год, что превышает требования SIL 3 и делает ABB PM665 подходящим для самых опасных процессов.
Ключевая особенность ABB PM665 — интеграция с системой управления процессами (DCS) ABB 800xA в режиме “без шлюзов”: он напрямую обменивается данными с обычными контроллерами AC 800M, SCADA-системами и HMI-панелями (например, ABB PFXC141), не требуя дополнительного оборудования. Контроллер поддерживает все основные безопасные промышленные протоколы: PROFIBUS PA (для безопасных датчиков), Ethernet/IP Safety и Modbus/TCP Safety, что позволяет подключать оборудование от разных производителей (Siemens, Honeywell, Rockwell) без потери уровня безопасности.
В практическом применении ABB PM665 используется в крупных нефтегазовых комплексах для защиты трубопроводов с высоко압ным газом. Контроллер ABB PM665 подключает 12 безопасных датчиков давления, 4 аварийные кнопки и 6 безопасных приводов клапанов: при превышении давления выше критического порога (например, 15 МПа) или нажатии аварийной кнопки он мгновенно отправляет команды на закрытие всех клапанов и остановку насосов. Благодаря четверплексной архитектуре, даже при сбое двух цепей контроллер продолжает выполнять безопасные команды, предотвращая разрыв трубопровода и выброс газа.
ABB PM665 имеет промышленную конструкцию для монтажа в шасси ABB AC 800M (19-дюймовый формат), уровень защиты корпуса IP20 и работает в широком диапазоне температур (-30 °C до +70 °C) — адаптируясь к суровым условиям (например, внешние шкафы в Арктике или жаркие нефтеперерабатывающие цеха). Программирование осуществляется через ПО ABB Control Builder M с модулем Safety Builder, который поддерживает только языки IEC 61131-3, оптимизированные для безопасности (LD, FBD), и автоматически проверяет код на соответствие SIL 3 (например, блокирует циклические зависимости, ограничивает время реакции). Контроллер сертифицирован в соответствии с CE, UL 61010, ATEX Zone 0/1 и IEC 61508 (SIL 3), подтверждая безопасность в зонах с постоянным или периодическим наличием легковоспламеняющих газов.
Технические параметры
- Тип устройства: Контроллер безопасности (Safety PLC) SIL 3 (топовый уровень)
- Архитектура и безопасность:
- Архитектура: Четверплексная (2oo4 — 2 out of 4)
- Уровень SIL: IEC 61508 SIL 3, IEC 61511 SIL 3
- PFD: <10⁻¹⁰ за год
- Среднее время между отказами (MTBF): >1 000 000 часов
- Процессор и память:
- Процессор: Четырехъядерный ARM Cortex-A72 (1.5 ГГц на ядро)
- Оперативная память: 2 ГБ DDR4 (резервное 2 ГБ для критических данных)
- Память программы: 1 ГБ Flash (с двойным резервным хранилищем для восстановления)
- Коммуникационные интерфейсы:
- Ethernet: 4 порта Gigabit Ethernet (RJ45) — Ethernet/IP Safety, Modbus/TCP Safety
- Serial: 2 порта PROFIBUS PA (с безопасным профилем)
- Интеграция с DCS ABB 800xA: Прямое подключение к шине ABB 800xA
- Эксплуатационные условия:
- Входное напряжение: 24 В DC (диапазон 18–30 В DC) или 110/220 В AC (опционально)
- Температурный диапазон: -30 °C до +70 °C (рабочий), -40 °C до +85 °C (хранение)
- Уровень защиты: IP20
- Вес: 3.5 кг
- Сертификации: CE, UL 61010, ATEX Zone 0/1, IEC 61508 (SIL 3), IEC 61511 (SIL 3)
Преимущества и особенности
- Четверплексная архитектура: Обеспечивает максимальную отказоустойчивость (работа при сбое 2 из 4 цепей) — уникальное преимущество ABB PM665 для самых критических процессов.
- Прямая интеграция с ABB 800xA: Устраняет необходимость шлюзов, снижая сложность системы и риск сбоев в коммуникации.
- Широкий температурный диапазон: Работа от -30 °C до +70 °C адаптирует контроллер к экстремальным условиям, без необходимости дорогостоящего климат-контроля.
- Автоматизированная диагностика: Отслеживает состояние всех компонентов в реальном времени, генерирует детализированные отчеты о неисправностях и ускоряет восстановление.
Примеры применения в областях автоматизации
- Атомная энергетика (Системы защиты реактора): ABB PM665 управляет системой аварийного охлаждения ядерного реактора — при превышении температуры или падении давления он активирует резервные насосы, закупоряет входы топлива и сигнализирует в центральную систему управления, предотвращая распад активной зоны.
- Химическая промышленность (Производство метана): Контроллер защищает реактор синтеза метана — подключает безопасные датчики газа и температуры, при обнаружении утечки или перегрева он мгновенно закрывает клапаны подачи исходных материалов и активирует систему нейтрализации, предотвращая взрыв.
- Нефтегазовая отрасль (Удаленные добывающие платформы): ABB PM665 контролирует уровень газа на морских платформах — при превышении концентрации метана выше 10% нижнего предела воспламенения он блокирует все источники искры, открывает вентиляцию и запускает процедуру эвакуации персонала.
Сравнение с конкурентами
| Параметр | ABB PM665 | Аналог 1 (Siemens S7-1500FH) | Аналог 2 (Rockwell GuardLogix 5580) |
|---|---|---|---|
| Архитектура | Четверплексная (2oo4) | Дуплексная (1oo2D) | Дуплексная (1oo2D) |
| PFD | <10⁻¹⁰/год | <10⁻⁷/год | <10⁻⁷/год |
| Температурный диапазон | -30 °C до +70 °C | 0 °C до +60 °C | 0 °C до +60 °C |
| Поддерживаемые протоколы | Ethernet/IP Safety, Modbus/TCP Safety, PROFIBUS PA | PROFINET Safety, PROFIBUS DP | Ethernet/IP Safety, CIP Safety |
| Интеграция с DCS | Прямая (ABB 800xA) | Ограниченная ( через шлюз) | Ограниченная (через шлюз) |
Советы по выбору и предостережения
Советы по выбору
- Для критических процессов SIL 3: Если требуется максимальная отказоустойчивость (например, атомные реакторы, высоко압ные газовые трубопроводы), ABB PM665 с четверплексной архитектурой подходит лучше аналогов с дуплексной структурой.
- Для экстремальных условий: Температурный диапазон -30 °C до +70 °C делает контроллер идеальным для внешних установок или цехов без климат-контроля, экономя на дополнительном оборудовании.
- Для систем ABB 800xA: Прямая интеграция с DCS ABB 800xA снижает сложность и стоимость — не нужно настраивать отдельную коммуникацию или использовать шлюзы.
Предостережения
- Программирование только сертифицированными инженерами: Используйте специалистов с сертификатом IEC 61508 SIL 3 — ошибки в коде могут привести к неработе системы безопасности и аварии.
- Регулярное тестирование архитектуры: Раз в 6 месяцев выполняйте полное тестирование четверплексной системы через Safety Builder — это подтверждает исправность всех цепей и соответствие SIL 3.
- Монтаж в сертифицированное шасси: Устанавливайте ABB PM665 только в шасси ABB AC 800M, рекомендованное для контроллеров безопасности — несовместимое оборудование может нарушить избыточность и снизить уровень защиты.
