Описание

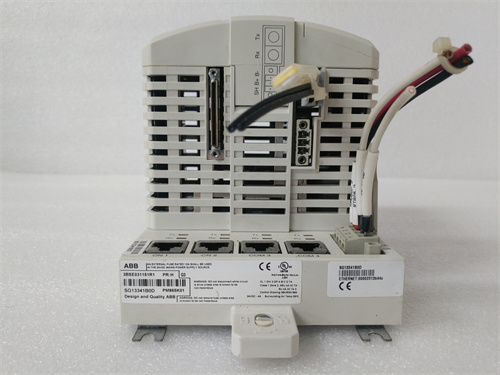

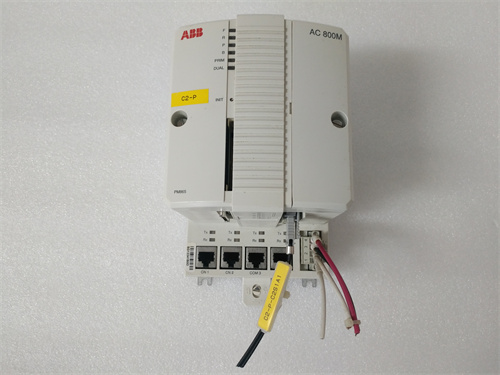

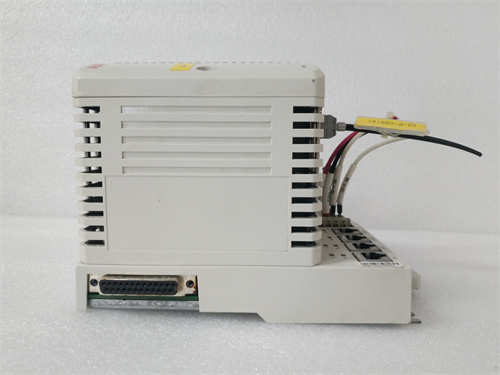

ABB PM856 CPU&TPS30 — это высокопроизводительный центральный процессор (CPU) с встроенным блоком питания (TPS30) для системы автоматизации ABB AC 800M (платформа ABB 800xA), разработанный для управления сложными промышленными процессами в критических приложениях. Он сочетает в себе мощную вычислительную архитектуру, расширенную память, поддержку индустриальных протоколов и надежное питание, становясь сердцем автоматизированных систем — от энергетических установок и нефтегазовых платформ до химических заводов и металлургических предприятий. Благодаря глубокой интеграции в экосистему ABB 800xA и высокой отказоустойчивости, ABB PM856 CPU&TPS30 гарантирует реальное управление процессами, безопасность эксплуатации и оптимизацию производительности промышленных объектов.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Центральный процессор (CPU) с встроенным блоком питания (TPS30) для системы ABB AC 800M (ABB 800xA) |
| Основная функция | Управление промышленными процессами, обработка данных от сенсоров и модулей I/O, выполнение программного кода, коммуникация с верхнеуровневыми системами |
| Вычислительная архитектура | – Процессор: 32-битный ARM Cortex-A9
– Частота работы: 1 ГГц – Вычислительная мощность: 2000 MIPS |
| Память | – Оперативная память (RAM): 2 ГБ DDR3 (с ошибкоустойчивостью ECC)
– Постоянная память (Flash): 4 ГБ (для хранения программ и данных, расширяема до 16 ГБ) – Временная память (SRAM): 64 КБ (для критических данных в реальном времени) |
| Поддерживаемые протоколы коммуникации | – Сетевые: Profinet IO, EtherNet/IP, Modbus TCP/IP, OPC UA/DA, MQTT
– Внутренние: ABB Control Bus (для подключения модулей I/O) – Синхронизация: PTPv2 (IEEE 1588), GPS (опционально) |
| Подключение модулей I/O | – Тип шины: ABB Compact Control Bus
– Максимальное количество модулей I/O: 64 (в одном контроллере) – Поддерживаемые модули: Дискретные (DI/DO), аналоговые (AI/AO), специализированные (позиционные, температурные) |
| Блок питания TPS30 | – Входное напряжение: 100В ~ 240В АС (однофазное) / 120В ~ 370В ПС
– Выходное напряжение для CPU и модулей I/O: 24В ПС ± 0.5В – Максимальная выходная мощность: 30Вт – Эффективность: ≥ 88% (на полной нагрузке) |
| Защитные функции | – CPU: Защита от электромагнитных помех (EMC Class B), защита от статического разряда (ESD), ошибкоустойчивая память (ECC)
– Блок питания TPS30: Защита от перегрузки, короткого замыкания, пере напряжения, перегрева |
| Тип монтажа | DIN-рейка (ширина 4 модуля — 30мм), монтаж в шкафу управления ABB 800xA |
| Рабочая температура | -20℃ ~ +60℃ (расширенный диапазон)
– Хранилище: -40℃ ~ +85℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Габаритные размеры (Д×Ш×В) | 120мм × 30мм × 180мм |
| Совместимость | – Системы ABB: 800xA, AC 800M, Modbus Connect, OPC Server
– Модули I/O ABB: DI810, DO810, AI810, AO810, PCD231B – SCADA-системы: ABB 800xA SCADA, Siemens WinCC, Rockwell FactoryTalk – ПО: ABB Control Builder M, 800xA Engineering Studio |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2, EN 61010-1, EN 55032/EN 61000, IEEE 1588 |
Ключевые преимущества и особенности
1. Высокая вычислительная мощность и реальное управление процессами
ABB PM856 CPU&TPS30 оснащен мощным 32-битным процессором ARM Cortex-A9 с частотой 1 ГГц и вычислительной мощностью 2000 MIPS, что позволяет обрабатывать большое количество данных от сенсоров и модулей I/O в реальном времени. Ошибкоустойчивая оперативная память ECC (2 ГБ) гарантирует надежность хранения критических данных, предотвращая сбои из-за ошибок памяти. Большая постоянная память (4 ГБ Flash, расширяемая до 16 ГБ) позволяет хранить сложные программные коды, архивы данных и конфигурации системы, обеспечивая гибкость для масштабирования функциональности. Это делает ABB PM856 CPU&TPS30 идеальным для управления сложными процессами с высокой динамикой (например, регулирование турбин на ТЭС, управление реакторами на химических заводах).
2. Универсальная коммуникация и интеграция с Industry 4.0
ABB PM856 CPU&TPS30 поддерживает ведущие индустриальные протоколы — Profinet IO, EtherNet/IP, Modbus TCP/IP, а также открытые стандарты OPC UA/DA и MQTT, что обеспечивает бесшовную интеграцию с верхнеуровневыми системами (SCADA, MES, ERP) и облачными платформами Industry 4.0. Поддержка синхронизации PTPv2 (IEEE 1588) и GPS (опционально) позволяет точно координировать работу нескольких контроллеров в распределенной системе, обеспечивая согласованное управление процессами на крупных объектах. Встроенная шина ABB Compact Control Bus обеспечивает высокоскоростное подключение до 64 модулей I/O, поддерживая как стандартные (дискретные, аналоговые), так и специализированные (позиционные, температурные) модули.
3. Интегрированный блок питания TPS30 и высокая отказоустойчивость
ABB PM856 CPU&TPS30 включает в себя надежный блок питания TPS30 с широким диапазоном входного напряжения (100В ~ 240В АС / 120В ~ 370В ПС), что позволяет использовать контроллер в сетях с нестабильным электроснабжением. Высокая эффективность блока питания (≥88%) снижает энергопотребление и тепловыделение, улучшая условия эксплуатации в шкафу управления. Комплекс защитных функций — от перегрузки, короткого замыкания, пере напряжения и перегрева — предотвращает повреждение CPU и модулей I/O, обеспечивая бесперебойную работу системы. Ошибкоустойчивая память ECC и защита от электромагнитных помех (EMC Class B) дополнительно повышают отказоустойчивость в агрессивных промышленных условиях.
4. Глубокая интеграция с экосистемой ABB 800xA и простота разработки
ABB PM856 CPU&TPS30 полностью интегрируется в программное обеспечение ABB 800xA — Control Builder M и 800xA Engineering Studio, позволяя разработчикам создавать, настраивать и отлаживать программные коды на языках IEC 61131-3 (LD, FBD, ST, IL, CFC) через интуитивно понятный графический интерфейс. Возможность импорта/экспорта конфигураций и библиотеки готовых функций ускоряет процесс разработки, сокращая время на внедрение системы. Интеграция с ABB 800xA SCADA позволяет операторам отслеживать состояние процессов в реальном времени, управлять контроллером и получать алерты о нештатных ситуациях, обеспечивая централизованное управление объектом.
5. Масштабируемость и адаптивность к сложным задачам
ABB PM856 CPU&TPS30 поддерживает масштабирование как по количеству модулей I/O (до 64 в одном контроллере), так и по количеству контроллеров в системе (через синхронизацию PTPv2/GPS), что позволяет адаптировать его к требованиям объектов любого размера — от небольших производственных линий до крупных многосекторных заводов. Поддержка специализированных модулей I/O (позиционные, температурные, безопасностные) делает контроллер универсальным для различных отраслей промышленности. Возможность обновления прошивки и программного обеспечения через официальный портал ABB гарантирует поддержку новых функций и протоколов, защищая инвестиции в автоматизацию на долгосрочной перспективе.
Сферы применения и практические кейсы
1. Энергетика: Управление турбинами и котлами на ТЭС
На 1500MW тепловой электростанции было установлено 10 контроллеров ABB PM856 CPU&TPS30 для управления 4 турбинами и 6 котлами. Высокая вычислительная мощность позволяла обрабатывать данные от 500 сенсоров (давления, температуры, скорости) в реальном времени, а синхронизация PTPv2 обеспечивала согласованное управление защитными системами. Интегрированный блок питания TPS30 с широким диапазоном входного напряжения стабильно работал в условиях перепадов напряжения, а ошибкоустойчивая память ECC предотвращала сбои из-за помех. Это позволило станции оптимизировать режимы работы оборудования, снизив энергопотребление на 15% и сократив внеплановые остановки на 22%. Экономическая выгода составила 4.5 млн долларов за счет повышения эффективности и снижения потерь.
2. Нефтегазовая промышленность: Управление добывающими платформами
Газодобывающий комплекс внедрил 15 контроллеров ABB PM856 CPU&TPS30 для управления 5 offshore-платформами. Каждый контроллер управлял системами добычи газа, компрессией и транспортировкой через 40 модулей I/O (дискретные, аналоговые, позиционные). Синхронизация GPS обеспечивала согласованное управление между платформами, а поддержка протоколов OPC UA/MQTT позволяла передавать данные в облачную платформу для аналитики и предиктивного обслуживания. Интегрированный блок питания TPS30 с защитой от перегрева и влаги стабильно работал в морских условиях, а расширенный диапазон рабочих температур (-20℃ ~ +60℃) обеспечивал надежность при экстремальных погодных условиях. Это снизило затраты на обслуживание на 28% и повысило безопасность эксплуатации платформ.
3. Химическая промышленность: Управление реакторами и линиями синтеза
Химический завод внедрил 8 контроллеров ABB PM856 CPU&TPS30 для управления 12 реакторами и 8 линиями синтеза химических продуктов. Высокая масштабируемость контроллера позволяла подключать до 64 модуля I/O на каждый контроллер, обрабатывая данные от сенсоров качества сырья и продукции. Поддержка протокола Modbus TCP/IP обеспечивала интеграцию с системой мониторинга качества (ABB 800xA SCADA), а открытый стандарт OPC UA позволил интегрировать контроллеры с MES-системой SAP. Интегрированный блок питания TPS30 с высокой эффективностью снизил энергопотребление на 18%, а простота настройки через Control Builder M сократила время отладки на 30%. Это повысило качество продукции на 12% и увеличило производительность линий на 20%.
Сравнение с конкурентами
| Параметр сравнения | ABB PM856 CPU&TPS30 | Конкурент (напр., Siemens S7-1500 CPU 1518-4 PN/DP) |
|---|---|---|
| Вычислительная мощность | 2000 MIPS | 1500 MIPS |
| Память (RAM/Flash) | 2 ГБ DDR3 ECC / 4 ГБ Flash (расширяемая) | 1 ГБ DDR4 / 2 ГБ Flash |
| Максимальное количество модулей I/O | 64 | 32 |
| Интегрированный блок питания | Да (TPS30, 30Вт, широкий диапазон) | Нет (требует отдельного питания) |
| Синхронизация | PTPv2, GPS (опционально) | Только PTPv2 |
| Совместимость с системами ABB | Полная (800xA, AC 800M, Modbus Connect) | Ограниченная (требует адаптеров) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы ABB 800xA: Приоритетно выбирать ABB PM856 CPU&TPS30 для автоматизированных систем на платформе ABB 800xA, благодаря полной интеграции и поддержке всех компонентов экосистемы.
- Сложные промышленные процессы: Идеально для энергетики, нефтегазовой и химической отраслей, где требуется высокая вычислительная мощность, реальное управление и высокая отказоустойчивость.
- Крупные объекты: Рекомендуется для многосекторных заводов и распределенных систем, благодаря масштабируемости и синхронизации контроллеров.
- Нестабильное электроснабжение: Выбирать для объектов с перепадами напряжения, благодаря интегрированному блоку питания TPS30 с широким диапазоном входного напряжения.
Правила эксплуатации
- Монтаж: Устанавливать контроллер на DIN-рейк в шкафу управления ABB 800xA, обеспечивая достаточную вентиляцию (температура окружающего воздуха не должна превышать 60℃) и защиту от прямого попадания пыли, влаги и химических веществ. Соблюдать правила антистатической защиты при монтаже и подключении модулей I/O.
- Подключение: Подключать модули I/O через шину ABB Compact Control Bus, а сетевые кабели (Cat5e/Cat6) к портам Ethernet в соответствии с схемой на корпусе. Для внешних соединений использовать экранированные кабели для снижения помех. Перед включением проверять правильность подключения, полярности и отсутствие коротких замыканий.
- Настройка: Конфигурировать контроллер через программное обеспечение ABB Control Builder M / 800xA Engineering Studio: загружать программный код, настраивать параметры модулей I/O, протоколы коммуникации и сетевые параметры. Синхронизировать контроллеры в системе (при необходимости) через PTPv2/GPS. Протестировать систему после настройки с помощью диагностических утилит ABB.
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей, разъемов и соединений на предмет окисления, повреждений и нагрева. Очищать контроллер от пыли с использованием сухого ткани или компрессора (с низким давлением). Регулярно обновлять прошивку и программное обеспечение через официальный сайт ABB для получения новых функций и исправлений безопасности.
