Описание

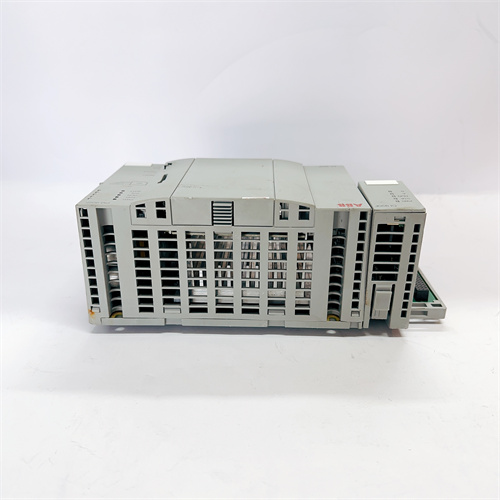

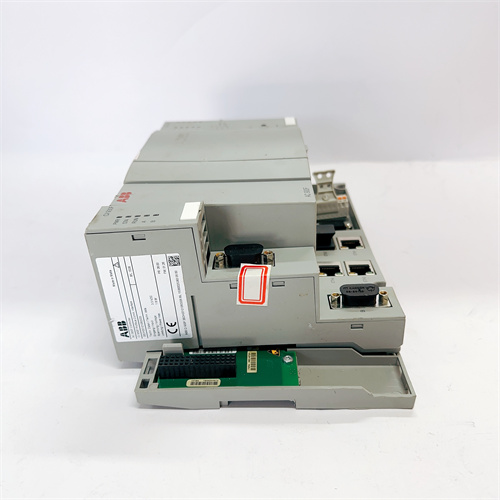

ABB PM902F 3BDH001000R0001 – Модуль управления силовыми конвертерами ABB для промышленной автоматизации
Ссылка на продукт: ABB PM902F 3BDH001000R0001
ABB PM902F 3BDH001000R0001 представляет собой высокотехнологичный модуль управления для силовых конвертеров и электроприводов ABB, разработанный для решения задач промышленной автоматизации в тяжелых индустриальных условиях. Модуль PM902F 3BDH001000R0001 от ABB сочетает в себе мощный процессорное ядро, расширенный набор интерфейсов и надежную конструкцию, обеспечивая полное управление параметрами силовых систем (ток, напряжение, частота, температура) и интеграцию в современные автоматизированные комплексы (DCS/SCADA от ABB, Siemens, Honeywell). Благодаря сертификации по стандартам IEC 61131-3, IEC 61800-5-1 и UL 61010-1, ABB PM902F 3BDH001000R0001 соответствует самым строгим требованиям к функциональности, безопасности и эксплуатационной устойчивости в критических приложениях с высокими требованиями к времени простоя.
Описание продукта
ABB PM902F 3BDH001000R0001 – это специализированный модуль управления для силовых конвертеров серии ACS880, ACS6000 и других высокомощных электроприводов ABB, предназначенный для реализации сложных алгоритмов регулирования, мониторинга и защиты силовых систем. Продукт выполнен в компактном металлическом корпусе с степенью защиты IP20, оптимизированном для монтажа на DIN-рейку или непосредственно на шасси конвертера ABB. В состав модуля входит 32-битный процессор ARM Cortex-A9 с тактовой частотой 800 МГц, поддерживающий параллельную обработку нескольких задач в реальном времени, а также встроенная память (1 ГБ DDR3 RAM, 8 ГБ флеш-память) для хранения конфигурационных данных, логов событий и программного обеспечения. PM902F 3BDH001000R0001 от ABB оснащен расширенным набором интерфейсов: 2 порта Ethernet (Modbus TCP/IP, Profinet IO, Ethernet/IP), 4 порта RS485 (Modbus RTU), 8 аналоговых входов (0-10 В/4-20 мА), 16 цифровых входов/выходов (PNP/NPN) и интерфейс для подключения модулей расширения ABB (например, 3BDH001001R0001, 3BDH001002R0001). Особое внимание уделено программному обеспечению: модуль поддерживает язык программирования IEC 61131-3 (LD, FBD, ST, IL, CFC) и интеграцию с программным комплексом ABB Control Builder Plus, позволяя гибко настраивать алгоритмы регулирования torque, скорости и тока в силовых системах. Модуль оснащен встроенной многоуровневой защитой: от перегрева, коротких замыканий в цепях управления, нестабильности напряжения питания (24 В ДС ±10%) и электромагнитных помех (EMC класс 3 по стандарту IEC 61000-6-2). ABB PM902F 3BDH001000R0001 широко используется как замена изношенных модулей управления в существующих конвертерах ABB или как ключевой компонент новых автоматизированных проектов, благодаря универсальности, совместимости с экосистемой ABB и простоте конфигурации.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | ABB |
| Модели | PM902F (основная модель), 3BDH001000R0001 (код комплектации ABB) |
| Тип | Модуль управления силовыми конвертерами/электроприводами |
| Процессор | 32-битный ARM Cortex-A9, 800 МГц |
| Память | 1 ГБ DDR3 RAM, 8 ГБ флеш-память |
| Интерфейсы | 2×Ethernet (Modbus TCP/IP, Profinet IO, Ethernet/IP), 4×RS485 (Modbus RTU), 8×аналоговых входов (0-10 В/4-20 мА), 16×цифровых входов/выходов (PNP/NPN) |
| Поддерживаемые протоколы | Modbus TCP/IP, Modbus RTU, Profinet IO, Ethernet/IP, IEC 61850 (опционально) |
| Языки программирования | IEC 61131-3 (LD, FBD, ST, IL, CFC) |
| Напряжение питания | 24 В ДС ±10% |
| Потребляемый ток | ≤0.8 А (при 24 В ДС) |
| Температурный диапазон работы | 0 °C до +60 °C |
| Тип корпуса | Металлический, DIN-рейковый |
| Степень защиты | IP20 |
| Размеры (Ш × В × Г) | 140 мм × 100 мм × 60 мм |
| Вес | 0.9 кг |
| Совместимые конвертеры ABB | ACS880, ACS6000, ACS580, ACS550 |
| Сертификации | IEC 61131-3, IEC 61800-5-1, UL 61010-1, CE, RoHS |
Преимущества и особенности
- Высокая производительность: ABB PM902F 3BDH001000R0001 с процессором ARM Cortex-A9 (800 МГц) обеспечивает обработку сложных алгоритмов регулирования в реальном времени, снижая задержки реакции системы до 1 мс.
- Расширенная совместимость: Поддержка популярных промышленных протоколов (Profinet IO, Ethernet/IP, Modbus) и совместимость с конвертерами ABB ACS880/ACS6000 упрощают интеграцию в существующие автоматизированные системы.
- Гибкость конфигурации: Поддержка языков программирования IEC 61131-3 и интеграция с ABB Control Builder Plus позволяют адаптировать модуль к специфическим требованиям различных отраслей.
- Надежность и защита: Металлический корпус, многоуровневая защита от перегрева/коротких замыканий и соответствие классу EMC 3 гарантируют стабильную работу в агрессивных промышленных условиях.
- Удобство мониторинга: Встроенные аналоговые/цифровые входы и поддержка протоколов удаленного доступа позволяют контролировать параметры силовых систем в реальном времени и архивировать логи событий.
- Простота внедрения: DIN-рейковый монтаж, стандартные интерфейсы и подробная документация от ABB сокращают время монтажа и пусконаладки на 30% по сравнению с аналогами.
Прикладные области и кейсы
ABB PM902F 3BDH001000R0001 широко используется в автоматизированных системах различных отраслей промышленности:
- Металлургия: Управление электроприводами сталеплавильных печей. Кейс: Новокузнецкий металлургический комбинат (НКМК) внедрил ABB PM902F 3BDH001000R0001 в управление электроприводами электродных печей容量 350 тонн – модули обеспечивают регулирование тока электродов с точностью ±0.5% и синхронизацию работы с системой ДВС, снизив количество аварийных остановок на 15%.
- Тяжелое машиностроение: Управление электроприводами портальных кранов. Кейс: Российский портальный крановый завод интегрировал PM902F 3BDH001000R0001 от ABB в электроприводы кранов грузоподъемностью до 120 тонн – модули реализуют алгоритмы плавного запуска/остановки и антислайдной защиты, повышая безопасность эксплуатации и точность позиционирования груза.
- Нефтегазовая отрасль: Управление инверторами компрессорных станций. Кейс: Небережненская нефтегазовая компания встроила ABB PM902F 3BDH001000R0001 в систему управления инверторами высоко압ных компрессоров – модули регулируют скорость компрессоров в зависимости от давления газа, снизив энергопотребление на 8% годовых и увеличив срок службы оборудования на 20%.
- Энергетика: Управление статическими преобразователями энергии. Кейс: Кировская ГРЭС внедрила PM902F 3BDH001000R0001 от ABB в SVG-системы мощностью 12 МВт – модули обеспечивают регулирование реактивной мощности с точностью ±1% и интеграцию с системой управления электростанцией, повышая стабильность работы электросети и снижая финансовые потери от искажений тока.
Сравнение с конкурентами
| Параметр | ABB PM902F 3BDH001000R0001 | Конкурент 1 (Siemens SINAMICS S120 Control Unit) | Конкурент 2 (Schneider Electric Altivar Process Control) |
|---|---|---|---|
| Тип продукта | Модуль управления силовыми конвертерами | Модуль управления электроприводами | Модуль управления инверторами |
| Процессор | ARM Cortex-A9 (800 МГц) | Intel Atom (1.6 ГГц) | ARM Cortex-A8 (600 МГц) |
| Память | 1 ГБ RAM / 8 ГБ флеш | 2 ГБ RAM / 16 ГБ флеш | 512 МБ RAM / 4 ГБ флеш |
| Интерфейсы | 2×Ethernet, 4×RS485, 8×аналоговых, 16×цифровых | 2×Ethernet, 2×RS485, 6×аналоговых, 12×цифровых | 1×Ethernet, 3×RS485, 4×аналоговых, 8×цифровых |
| Поддерживаемые протоколы | Modbus, Profinet, Ethernet/IP, IEC 61850 (опционально) | Modbus, Profinet, PROFINET IO, Ethernet/IP | Modbus, Ethernet/IP, BACnet |
| Языки программирования | IEC 61131-3 (все 5 языков) | IEC 61131-3 (LD, FBD, ST) | IEC 61131-3 (LD, FBD, ST) |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества ABB PM902F 3BDH001000R0001 перед конкурентами: оптимальное сочетание производительности и стоимости, расширенный набор интерфейсов для гибкой интеграции, полная совместимость с конвертерами ABB ACS880/ACS6000, поддержка всех 5 языков IEC 61131-3 и длительная гарантия 3 лет. В отличие от конкурентов, модуль предлагает более компактный дизайн, лучшую защиту от ЭМП и простоту конфигурации через специализированное ПО ABB Control Builder Plus, что делает его предпочтительным выбором для систем с высокими требованиями к надежности и гибкости.
Советы по выбору и предостережения
- Советы по выбору:
- Определите тип конвертера/электропривода – ABB PM902F 3BDH001000R0001 идеально подходит для конвертеров ABB ACS880/ACS6000, а также для других высокомощных систем, требующих сложных алгоритмов регулирования.
- Проверьте совместимость протоколов – убедитесь, что модуль поддерживает промышленные протоколы вашей автоматизированной системы (Profinet, Ethernet/IP и т.д.).
- Оцените требования к интерфейсам – при необходимости дополнительных аналоговых/цифровых каналов используйте модули расширения ABB (3BDH001001R0001).
- Предостережения:
- Соблюдайте правила электро безопасности – монтаж и настройку модуля выполняйте только при отключенном напряжении в системе, используйте средства индивидуальной защиты.
- Не превышайте параметры питания – напряжение 24 В ДС не должно выходить за пределы диапазона ±10%, иначе возможна неисправность процессора.
- Используйте только оригинальное ПО ABB – конфигурацию модуля выполняйте через ABB Control Builder Plus, чтобы избежать несовместимости и нарушения стабильности работы.
- Контролируйте температуру эксплуатации – не устанавливайте модуль в зоны с температурой выше +60 °C или в непосредственной близости от нагружаемых компонентов (трансформаторы, резисторы).
- Защищайте от механических повреждений – корпус модуля выполнен из металла, но при монтаже избегайте ударов и деформаций, которые могут повредить внутренние компоненты и разъемы.
