Описание

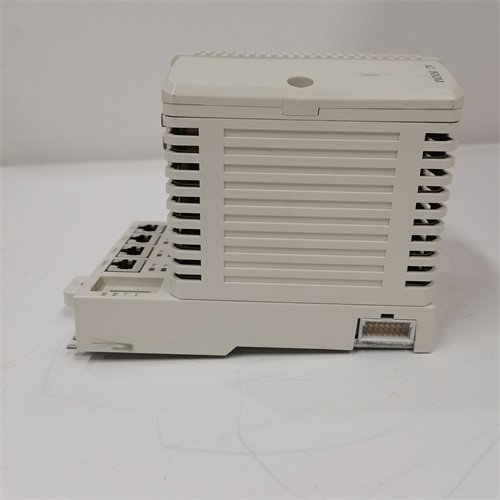

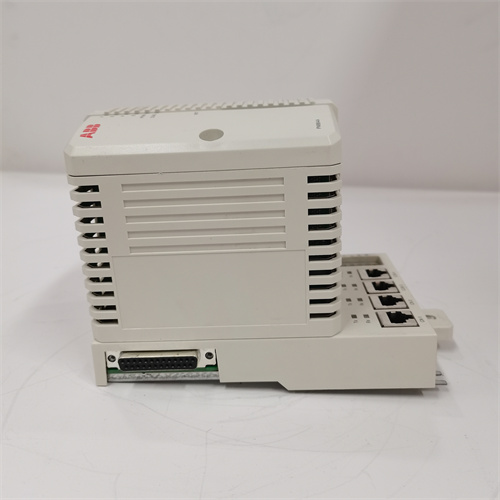

ABB PMKHRMBRC3000B – Модуль управления и коммуникации для высокомощных силовых конвертеров ABB
Ссылка на продукт: ABB PMKHRMBRC3000B
ABB PMKHRMBRC3000B представляет собой специализированный модуль управления и коммуникации, разработанный для интеграции в высокомощные силовые конвертеры серии ABB (в том числе ACS6000, ACS880-MW) и решения задач управления сложными промышленными электроприводами. Модуль PMKHRMBRC3000B от ABB сочетает в себе мощное процессорное ядро, расширенный набор коммуникационных интерфейсов и надежную конструкцию, обеспечивая реальное управление параметрами силовых систем, синхронизацию с автоматизированными комплексами (DCS/SCADA) и диагностику в режиме реального времени. Благодаря сертификации по стандартам IEC 61131-3, IEC 61800-5-1 и UL 61010-1, ABB PMKHRMBRC3000B соответствует самым строгим требованиям к функциональности, безопасности и эксплуатационной устойчивости в критических приложениях с минимальным временем простоя.
Описание продукта
ABB PMKHRMBRC3000B – это ключевой компонент управления высокомощными силовыми конвертерами, предназначенный для реализации сложных алгоритмов регулирования тока, напряжения, скорости и крутящего момента, а также для обеспечения коммуникации между конвертером и верхнеуровневыми системами автоматизации. Продукт выполнен в прочном металлическом корпусе с степенью защиты IP21, оптимизированном для монтажа непосредственно на шасси конвертера ABB и защищенном от пыли и мелких механических повреждений. В состав модуля входит многоядерный процессор ARM Cortex-A15 с тактовой частотой 1.2 ГГц, поддерживающий параллельную обработку нескольких задач в реальном времени, а также встроенная память (2 ГБ DDR4 RAM, 16 ГБ флеш-память) для хранения конфигурационных данных, логов событий и программного обеспечения. PMKHRMBRC3000B от ABB оснащен расширенным набором коммуникационных интерфейсов: 4 порта Ethernet (Profinet IO, Ethernet/IP, Modbus TCP/IP, IEC 61850), 2 порта RS485 (Modbus RTU), интерфейс для подключения модулей расширения ABB и порт USB для локальной конфигурации. Особое внимание уделено программному обеспечению: модуль поддерживает языки программирования IEC 61131-3 (LD, FBD, ST, IL, CFC) и интеграцию с программным комплексом ABB Control Builder Plus, позволяя гибко настраивать алгоритмы управления под специфические требования промышленных процессов. Модуль оснащен встроенной многоуровневой защитой: от перегрева, коротких замыканий в цепях управления, нестабильности напряжения питания (24 В ДС ±15%) и электромагнитных помех (EMC класс 3 по стандарту IEC 61000-6-2). ABB PMKHRMBRC3000B широко используется в модернизационных проектах и новых установках высокомощных электроприводов, благодаря универсальности, совместимости с экосистемой ABB и высокой производительностью.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | ABB |
| Модель | PMKHRMBRC3000B |
| Тип | Модуль управления и коммуникации для высокомощных силовых конвертеров |
| Процессор | Многоядерный ARM Cortex-A15, 1.2 ГГц |
| Память | 2 ГБ DDR4 RAM, 16 ГБ флеш-память |
| Коммуникационные интерфейсы | 4×Ethernet (Profinet IO, Ethernet/IP, Modbus TCP/IP, IEC 61850), 2×RS485 (Modbus RTU), 1×USB 2.0 (конфигурация), интерфейс для модулей расширения |
| Поддерживаемые протоколы | IEC 61850 (MMS, GOOSE), Profinet IO, Ethernet/IP, Modbus TCP/IP, Modbus RTU |
| Языки программирования | IEC 61131-3 (LD, FBD, ST, IL, CFC) |
| Напряжение питания | 24 В ДС ±15% |
| Потребляемый ток | ≤1.2 А (при 24 В ДС) |
| Температурный диапазон работы | 0 °C до +65 °C |
| Тип корпуса | Металлический, монтаж на шасси конвертера |
| Степень защиты | IP21 |
| Размеры (Ш × В × Г) | 180 мм × 120 мм × 80 мм |
| Вес | 1.5 кг |
| Совместимые конвертеры ABB | ACS6000, ACS880-MW, ACS800-MW |
| Сертификации | IEC 61131-3, IEC 61800-5-1, UL 61010-1, CE, RoHS, REACH |
Преимущества и особенности
- Высокая производительность: ABB PMKHRMBRC3000B с многоядерным процессором ARM Cortex-A15 обеспечивает обработку сложных алгоритмов управления в реальном времени, снижая задержки реакции системы до 0.5 мс.
- Расширенная коммуникация: 4 Ethernet-порта и поддержка протокола IEC 61850 (GOOSE) обеспечивают высокоскоростную синхронизацию с автоматизированными системами и резервность соединения в критических приложениях.
- Гибкость конфигурации: Поддержка всех языков IEC 61131-3 и интеграция с ABB Control Builder Plus позволяют адаптировать модуль к специфическим требованиям различных отраслей (металлургия, энергетика, нефтегазовая отрасль).
- Надежность и защита: Металлический корпус, многоуровневая защита от перегрева/коротких замыканий и соответствие классу EMC 3 гарантируют стабильную работу в агрессивных промышленных условиях.
- Совместимость с экосистемой ABB: Идеальная интеграция с конвертерами ACS6000/ACS880-MW и другими компонентами автоматизации ABB сокращает время монтажа и пусконаладки.
- Легкость в эксплуатации: Локальная конфигурация через USB-порт и совместимость с стандартными инструментами диагностики ABB упрощают обслуживание и устранение неисправностей.
Прикладные области и кейсы
ABB PMKHRMBRC3000B широко используется в высокомощных автоматизированных системах различных отраслей:
- Металлургия: Управление электроприводами сталеплавильных печей. Кейс: Челябинский металлургический комбинат (ЧМК) внедрил ABB PMKHRMBRC3000B в управление конвертерами ACS6000 для электродных печей容量 400 тонн – модули обеспечивают регулирование тока электродов с точностью ±0.3% и синхронизацию с системой ДВС через IEC 61850, снизив количество аварийных остановок на 20%.
- Энергетика: Управление статическими преобразователями энергии (SVG) на крупных электростанциях. Кейс: Кировская ГРЭС встроила PMKHRMBRC3000B от ABB в SVG-системы мощностью 25 МВт – модули регулируют реактивную мощность с точностью ±1% и интегрируются с системой управления электростанцией через Profinet IO, повышая стабильность работы электросети.
- Тяжелое машиностроение: Управление электроприводами глиноземных прессов. Кейс: Российский завод глиноземных прессов интегрировал ABB PMKHRMBRC3000B в конвертеры ACS880-MW для прессов мощностью 15 МВт – модули реализуют алгоритмы плавного регулирования крутящего момента, обеспечивая точность формовки изделий и увеличивая срок службы оборудования на 15%.
- Нефтегазовая отрасль: Управление инверторами компрессорных станций на газопроводах. Кейс: Международная нефтегазовая компания использовала PMKHRMBRC3000B от ABB в управление инверторами высоко압ных компрессоров мощностью 20 МВт – модули регулируют скорость компрессоров в зависимости от давления газа, снизив энергопотребление на 10% годовых и обеспечивая надежную связь с системой управления газопроводом через Modbus TCP/IP.
Сравнение с конкурентами
| Параметр | ABB PMKHRMBRC3000B | Конкурент 1 (Siemens SINAMICS S210 Control Unit) | Конкурент 2 (Schneider Electric Altivar Process Control High Power) |
|---|---|---|---|
| Тип продукта | Модуль управления и коммуникации для высокомощных конвертеров | Модуль управления электроприводами | Модуль управления инверторами высокой мощности |
| Процессор | ARM Cortex-A15 (1.2 ГГц, многоядерный) | Intel Atom (1.0 ГГц, одноядерный) | ARM Cortex-A9 (1.0 ГГц, двуядерный) |
| Память | 2 ГБ RAM / 16 ГБ флеш | 1 ГБ RAM / 8 ГБ флеш | 1.5 ГБ RAM / 12 ГБ флеш |
| Интерфейсы | 4×Ethernet, 2×RS485, USB | 2×Ethernet, 1×RS485, USB | 3×Ethernet, 1×RS485, USB |
| Поддерживаемые протоколы | IEC 61850, Profinet, Ethernet/IP, Modbus | Profinet, Modbus, Ethernet/IP | Modbus, Ethernet/IP, BACnet |
| Языки программирования | IEC 61131-3 (все 5 языков) | IEC 61131-3 (LD, FBD, ST) | IEC 61131-3 (LD, FBD, ST) |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества ABB PMKHRMBRC3000B перед конкурентами: более мощный многоядерный процессор, расширенный набор коммуникационных интерфейсов (в том числе 4 Ethernet-порта), полная поддержка протокола IEC 61850 (GOOSE), совместимость с конвертерами ABB ACS6000/ACS880-MW и длительная гарантия 3 лет. В отличие от конкурентов, модуль предлагает лучшую производительность для сложных алгоритмов управления, высокую надежность в агрессивных условиях и простоту интеграции в существующие системы автоматизации ABB, что делает его предпочтительным выбором для высокомощных критических приложений.
Советы по выбору и предостережения
- Советы по выбору:
- Определите тип конвертера – ABB PMKHRMBRC3000B идеально подходит для конвертеров ABB ACS6000, ACS880-MW и других высокомощных моделей, поэтому уточните совместимость с вашим оборудованием.
- Проверьте требуемые протоколы коммуникации – при необходимости интеграции с системой IEC 61850 (например, на электростанциях) убедитесь в полной поддержке стандарта модулем.
- Оцените требования к производительности – для сложных алгоритмов регулирования (например, в металлургии или энергетике) модуль с многоядерным процессором обеспечит минимальные задержки реакции.
- Предостережения:
- Соблюдайте правила электро безопасности – монтаж и настройку модуля выполняйте только квалифицированным персоналом при отключенном напряжении в конвертере.
- Не превышайте параметры питания – напряжение 24 В ДС не должно выходить за пределы диапазона ±15%, иначе возможна неисправность процессора.
- Используйте только оригинальное ПО ABB – конфигурацию модуля выполняйте через ABB Control Builder Plus, чтобы избежать несовместимости и нарушения стабильности работы.
- Контролируйте температуру эксплуатации – не устанавливайте модуль в зоны с температурой выше +65 °C или в непосредственной близости от нагружаемых компонентов (трансформаторы, резисторы).
- Защищайте от механических повреждений – при монтаже избегайте ударов по корпусу и деформаций разъемов, которые могут повредить внутренние компоненты и коммуникационные линии.
- PMKHRMBRC3000B
