Описание продукта

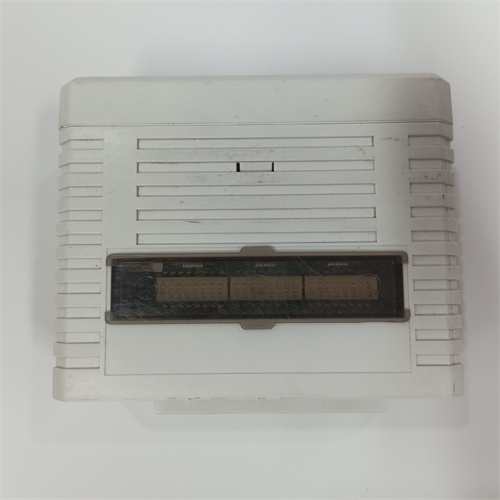

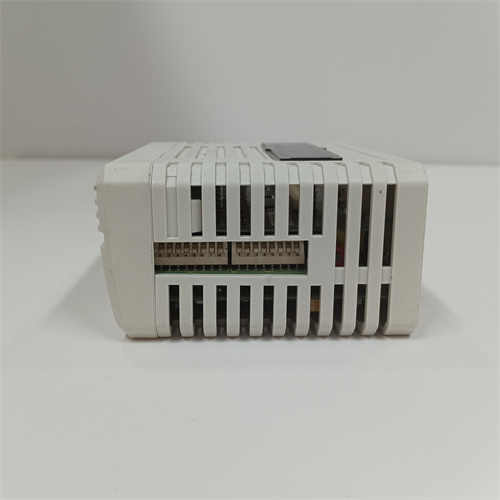

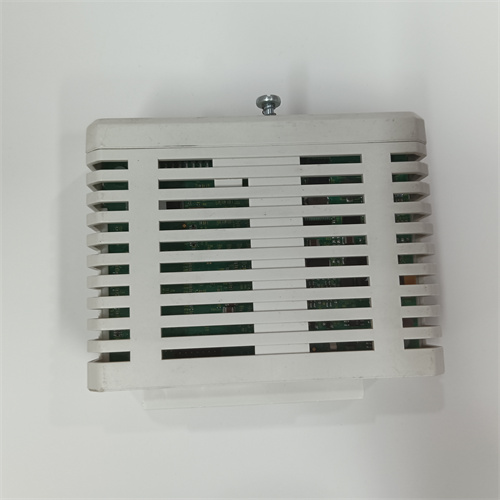

ABB PNI800 3VCN-6420 — это высокопроизводительный промышленный интерфейсный модуль (модуль связи) из серии Power Network Interface ABB, разработанный для обеспечения надежной коммуникации между силовыми компонентами и верхними уровнями автоматизации в сложных промышленных системах. Модуль ABB PNI800 3VCN-6420 (основной артикул PNI800, запасной артикул 3VCN-6420) специализируется на преобразовании промышленных протоколов, интеграции распределенных устройств и обеспечении безопасной передачи данных в условиях интенсивных электромагнитных помех. Благодаря продвинутой архитектуре коммуникаций и поддержке широкого набора стандартных протоколов, ABB PNI800 3VCN-6420 обеспечивает высокую скорость передачи данных и стабильность связи между преобразователями частоты, контроллерами, сенсорами и системами SCADA/DCS, что делает его идеальным для энергетики, тяжелой металлургии, нефтегазовой и минеральной промышленности. При использовании ABB PNI800 3VCN-6420 специалисты получают возможность интегрировать разнотипное оборудование в единую автоматизированную систему, осуществлять удаленное мониторинг и управление, а также диагностировать проблемы с коммуникацией в реальном времени. Детальную техническую документацию, руководства по конфигурации и рекомендации по эксплуатации ABB PNI800 3VCN-6420 можно найти по ссылке: [ссылка на продукт ABB PNI800 3VCN-6420]. Бренд ABB подтверждает качество компонента через сертификацию на соответствие международным стандартам (IEC 61158, ISO 9001) и многолетнюю практику применения в крупнейших промышленных объектах мира. ABB PNI800 3VCN-6420 является ключевым компонентом для построения надежной коммуникационной инфраструктуры промышленных автоматизированных систем, благодаря своей универсальности, производительности и длительной надежности.
Технические параметры
- Производитель: ABB Ltd.
- Модель: ABB PNI800 3VCN-6420 (основной артикул PNI800, запасной артикул 3VCN-6420)
- Тип компонента: Промышленный интерфейсный модуль (модуль связи, шлюз протоколов)
- Процессор коммуникаций: 32-битный ARM Cortex-M7 (частота работы 216 МГц)
- Память:
- Флеш-память: 4 МБ (для программного обеспечения и конфигураций)
- RAM: 512 КБ (оперативная память для буферизации данных)
- Рабочая температура: -25 °C до +70 °C
- Хранилищная температура: -40 °C до +85 °C
- Входное напряжение: 24 В ДК (±15%)
- Потребляемый ток: ≤ 0,6 А (при 24 В ДК)
- Интерфейсы связи (мастер):
- Ethernet: 2 порта (Gigabit Ethernet, 1000 Мбит/с), поддержка протоколов Modbus TCP, Ethernet/IP, PROFINET IO, IEC 61850
- Оптический интерфейс: 1 порт FO (SC/LC), поддержка PROFIBUS DP, Fiber Ethernet (опционально)
- Интерфейсы связи (слейв):
- Serial: 2 порта RS-485/RS-232, поддержка Modbus RTU, ASCII, PROFIBUS DP
- CAN bus: 1 порт (CANopen, DeviceNet)
- Протоколы преобразования:
- Поддержка двустороннего преобразования между Modbus TCP/RTU, Ethernet/IP, PROFINET IO, IEC 61850, CANopen
- Максимальная скорость передачи данных: 1 Гбит/с (Ethernet), 12 Мбит/с (PROFIBUS DP), 1 Мбит/с (CANopen)
- Функции коммуникаций:
- Буферизация данных (до 10 000 сообщений)
- Фильтрация и маршрутизация пакетов
- Логирование коммуникационных событий
- Удаленное конфигурирование через веб-интерфейс
- Защитные функции:
- Защит от переvoltaжа и перегрузки по току
- Защит от перегрева (встроенный термистор)
- Защит от электромагнитных помех (класс EN 61000-6-2, категория 3)
- Защит от несанкционированного доступа (парольная защита, SSL/TLS шифрование)
- Защит от помех на линиях связи (дифференциальная шина RS-485)
- Совместимость: Полная совместимость с преобразователями частоты ABB ACS800, ACS880, ACS6000, контроллерами ABB PM серии, IGBT-модулями ABB 5SHY, а также с оборудованием сторонних производителей, поддерживающих стандартные промышленные протоколы
- Сертификаты: IEC 61158, IEC 61850, ISO 9001, CE, UL, CSA, RoHS
- Срок гарантии: 3 года
- Комплект поставки: Модуль ABB PNI800 3VCN-6420, кабель питания (24 В ДК), кабель Ethernet, адаптер RS-485, руководство по установке и конфигурации, диск с программным обеспечением ABB Network Configurator, сертификат поверки.
Преимущества и особенности
- Универсальность и поддержка многофункциональных протоколов: ABB PNI800 3VCN-6420 поддерживает ключевые промышленные протоколы (Modbus TCP/RTU, Ethernet/IP, PROFINET IO, IEC 61850, CANopen), что позволяет интегрировать разнотипное оборудование в единую систему без необходимости использования нескольких специализированных модулей.
- Высокая скорость передачи данных: Gigabit Ethernet-порты обеспечивают скорость передачи до 1 Гбит/с, а процессор Cortex-M7 (216 МГц) гарантирует быструю обработку и преобразование пакетов, что критично для систем с требованиями к реальному времени.
- Устойчивость к промышленным условиям: Широкий диапазон рабочих температур (-25 °C до +70 °C) и высокая защита от электромагнитных помех делают модуль подходящим для эксплуатации в агрессивных средах — пыльных цехов, высокотемпературных зонах и условиях наличия сильных электромагнитных полей.
- Безопасность передачи данных: Парольная защита, SSL/TLS шифрование и фильтрация трафика предотвращают несанкционированный доступ и утечку данных, что особенно важно для критических энергетических и промышленных систем.
- Легкость конфигурации и диагностики: Встроенный веб-интерфейс и программное обеспечение ABB Network Configurator позволяют быстро настраивать протоколы, маршрутизацию и мониторить состояние коммуникаций, а логи событий помогают быстро выявлять и устранять неполадки.
- Длительная надежность и низкие эксплуатационные расходы: Высококачественные компоненты, герметичный корпус (класс защиты IP20) и строгие контроли качества обеспечивают длительный срок службы модуля — ≥ 160 000 часов МТБФ (среднее время между отказами), а простота обслуживания снижает эксплуатационные расходы.
- Гибкость применения: Модуль может выступать как шлюз между различными уровнями автоматизации (локальный контроллер ↔ SCADA/DCS), а также как концентратор для распределенных устройств, что делает его подходящим для новых проектов и модернизации существующих систем.
- Полная совместимость с оборудованием ABB: ABB PNI800 3VCN-6420 оптимизирован для работы с преобразователями частоты, контроллерами и силовыми компонентами ABB, обеспечивая стабильную коммуникацию и максимальную производительность системы в целом.
Примеры применения в отраслях
- Энергетика: Интеграция турбин, генераторов и систем распределения электроэнергии с системами SCADA/DCS через протокол IEC 61850, преобразование протоколов между низковольтным оборудованием и умными сетями (Smart Grid).
- Тяжелая металлургия: Коммуникация между контроллерами прокатных станков, плавильных печей и центральной системой управления, интеграция сенсоров и исполнительных механизмов с разными типами интерфейсов.
- Нефтегазовая отрасль: Обеспечение связи между дрелирующими установками, компрессорами, насосами и удаленными мониторинговыми центрами, преобразование протоколов для оборудования на морских платформах и рефинириях.
- Минеральная промышленность: Интеграция дробильных установок, конвейеров и систем beneficiации в единую автоматизированную систему, коммуникация с датчиками давления, температуры и уровня в агрессивных условиях.
- Жилищно-коммерческая инфраструктура: Управление системами климат-контроля, вентиляции и энергопотребления в крупных зданиях и дата-центрах, интеграция разнотипного оборудования через универсальный интерфейс.
Сравнение с конкурентами
| Параметр | ABB PNI800 3VCN-6420 | Конкурентный продукт (Siemens SCALANCE X208) | Конкурентный продукт (Schneider Electric Modicon M262 Gateway) |
|---|---|---|---|
| Процессор | ARM Cortex-M7 (216 МГц) | ARM Cortex-A9 (800 МГц) | ARM Cortex-A5 (400 МГц) |
| Память (Флеш/RAM) | 4 МБ / 512 КБ | 2 МБ / 256 КБ | 1 МБ / 256 КБ |
| Поддерживаемые протоколы | Modbus TCP/RTU, Ethernet/IP, PROFINET IO, IEC 61850, CANopen | Modbus TCP/RTU, PROFINET IO | Modbus TCP/RTU, Ethernet/IP, CANopen |
| Скорость Ethernet | 1 Гбит/с (Gigabit) | 100 Мбит/с (Fast Ethernet) | 100 Мбит/с (Fast Ethernet) |
| Интерфейсы (слейв) | 2×RS-485/RS-232, 1×CAN | 1×RS-485 | 1×RS-485, 1×CAN |
| Защитные функции | Пароль, SSL/TLS, ЭМП класс 3 | Пароль, ЭМП класс 2 | Пароль, ЭМП класс 2 |
| Совместимость с ABB оборудованием | Полная | Ограниченная | Ограниченная |
| МТБФ (часов) | ≥ 160 000 | ≥ 130 000 | ≥ 120 000 |
| Срок гарантии | 3 года | 2 года | 2 года |
| Цена | Средняя (премиум-класс) | Средняя | Средняя |
Вывод по сравнению: ABB PNI800 3VCN-6420 превосходит конкурентов по ключевым параметрам коммуникационных модулей: более высокой скоростью Ethernet (1 Гбит/с), поддержкой критического для энергетики протокола IEC 61850, большим объемом памяти и расширенным набором защитных функций. В отличие от модулей Siemens и Schneider Electric, он предлагает полную совместимость с оборудованием ABB (преобразователи ACS серии, контроллеры PM серии, IGBT-модули 5SHY) и оптимизированную работу в комплексных системах ABB. Высокая производительность процессора и быстрая обработка протоколов обеспечивают реальное время передачи данных, что критично для сложных промышленных процессов. Длительный срок службы (≥ 160 000 часов МТБФ) и гарантия в 3 года подтверждают высокую надежность компонента. Для проектов на базе оборудования ABB или систем, где требуется универсальный, высокопроизводительный и безопасный шлюз протоколов, ABB PNI800 3VCN-6420 является оптимальным выбором.
Советы по выбору и мера предосторожности
- При выборе ABB PNI800 3VCN-6420 убедитесь в поддержке необходимых промышленных протоколов для вашего оборудования — особенно важно проверить совместимость с протоколами верхнего уровня (например, IEC 61850 для энергетики) и интерфейсами подключенных устройств.
- Осуществляйте монтаж модуля в соответствии с рекомендациями ABB: выбирайте место с хорошим воздухообращением (избегая прямого контакта с источниками тепла), соблюдайте класс защиты IP20 и правила заземления в соответствии с требованиями IEC 60364.
- Перед подключением проверьте правильность полярности кабеля питания (24 В ДК) и подключения сигнальных кабелей — для RS-485 используйте дифференциальные экранированные кабели, а для Ethernet — кабели категории Cat.5e или выше, чтобы снизить влияние электромагнитных помех.
- При конфигурации модуля используйте только официальное программное обеспечение ABB Network Configurator или встроенный веб-интерфейс — неофициальные инструменты могут привести к некорректной работе протоколов или утечке данных. Задайте сложный пароль для доступа к конфигурации.
- Регулярно обновляйте прошивку модуля до актуальной версии через официальный портал ABB — это позволит получить новые функции, исправления ошибок и улучшения безопасности. Архивируйте конфигурационные файлы для быстрого восстановления в случае сбоев.
- При техническом обслуживании используйте только оригинальные комплектующие ABB — неоригинальные кабели или адаптеры могут снизить надежность связи или привести к повреждению модуля. В случае замены модуля используйте артикулы PNI800 (основной) или 3VCN-6420 (запасной) для гарантии совместимости.
