Описание

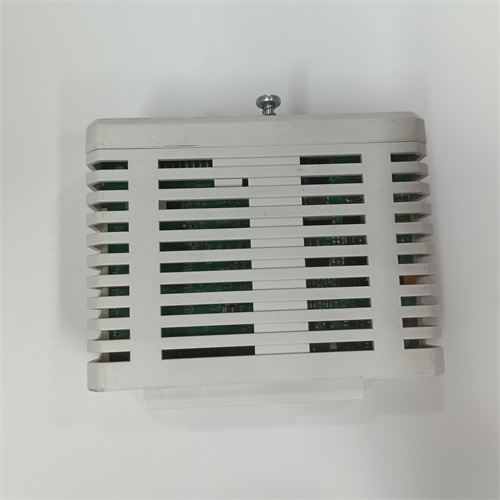

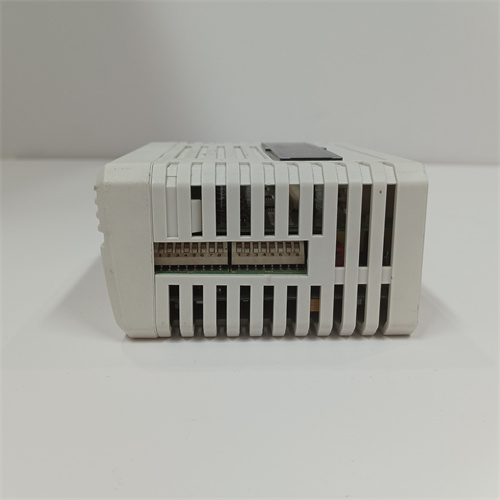

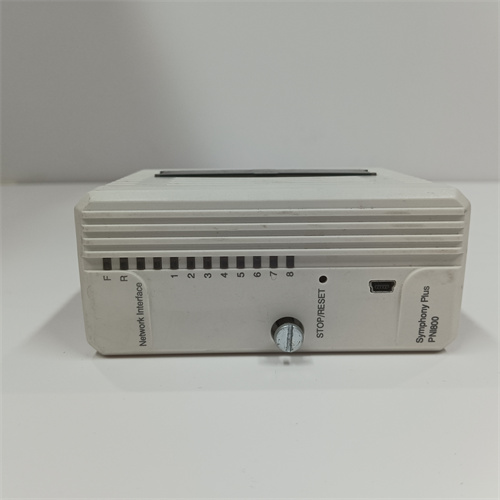

ABB PNI800+MB805 – Интегральный комплекс интерфейсов Profinet IO + Modbus для расширенной промышленной автоматизации ABB
Ссылка на продукт: ABB PNI800+MB805
ABB PNI800+MB805 представляет собой универсальный интегральный комплекс, сочетающий в себе модуль интерфейса Profinet IO PNI800 и расширительный модуль Modbus MB805, разработанный для решения сложных задач интеграции промышленного оборудования в автоматизированные системы. Комплекс PNI800+MB805 от ABB объединяет высокоскоростную коммуникацию по Profinet и расширенную поддержку протоколов Modbus, обеспечивая бесперебойное взаимодействие между периферийным оборудованием (PLC, конвертеры, сенсоры, модули защиты) и верхнеуровневыми системами DCS/SCADA (ABB, Siemens, Honeywell). Благодаря сертификации по стандартам IEC 61158, IEC 61784-2, IEC 60870-5-101/103 и UL 61010-1, ABB PNI800+MB805 соответствует самым строгим требованиям к совместимости, безопасности и эксплуатационной устойчивости в агрессивных промышленных условиях.
Описание продукта
ABB PNI800+MB805 – это готовое решение для интеграции оборудования с различными интерфейсами в современные автоматизированные системы, сочетающее в себе все преимущества модуля Profinet IO PNI800 и расширенных возможностей модуля Modbus MB805. Комплекс выполнен в компактном корпусе с степенью защиты IP20, оптимизированном для монтажа на DIN-рейку и совместимом с большинством промышленных шкафов. Основной модуль PNI800 обеспечивает поддержку режимов Profinet IO IRT (Isochronous Real-Time, задержки до 1 мс) и RT (Real-Time, задержки до 10 мс), а также включает 2 Ethernet-порта (10/100/1000 Мбит/с) для подключения к сети Profinet. Расширительный модуль MB805 добавляет 8 портов RS485 (с изоляцией galvanically) с поддержкой протоколов Modbus RTU/ASCII/TCP, а также расширяет количество аналоговых (до 16 входов 0-10 В/4-20 мА) и цифровых (до 16 входов/выходов PNP/NPN) интерфейсов для подключения периферии. PNI800+MB805 от ABB поддерживает конфигурацию через программные инструменты ABB Control Builder Plus, Siemens Step7 и Schneider EcoStruxure, а также автоматическое обнаружение устройств в сети. Комплекс оснащен многоуровневой защитой: от электромагнитных помех (EMC класс 3 по IEC 61000-6-2), нестабильности напряжения питания (24 В ДС ±10%), перегрева и коротких замыканий в цепях периферии. ABB PNI800+MB805 широко используется в модернизационных проектах и новых установках, благодаря универсальности, расширенным интерфейсам и возможности интеграции как новых цифровых, так и старых аналоговых устройств в единую автоматизированную систему.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | ABB |
| Модель | PNI800+MB805 (комплекс PNI800 + MB805) |
| Тип | Интегральный комплекс интерфейсов Profinet IO + Modbus |
| Поддерживаемые протоколы | Profinet IO (IRT/RT), Modbus RTU/ASCII/TCP, Ethernet/IP (опционально) |
| Конформантность Profinet | Conformance Class B |
| Коммуникационные интерфейсы | 2×Ethernet (Profinet IO/Ethernet/IP, 10/100/1000 Мбит/с), 8×RS485 (Modbus RTU/ASCII, galvanic isolation) |
| Интерфейсы для периферии | 16×аналоговых входов (0-10 В/4-20 мА), 16×цифровых входов/выходов (PNP/NPN, конфигурируемые) |
| Напряжение питания | 24 В ДС ±10% |
| Потребляемый ток | ≤0.8 А (при 24 В ДС) |
| Температурный диапазон работы | 0 °C до +60 °C |
| Тип корпуса | Пластиковый, DIN-рейковый (интегральный для двух модулей) |
| Степень защиты | IP20 |
| Размеры (Ш × В × Г) | 120 мм × 180 мм × 60 мм (общий для комплекса) |
| Вес | 0.7 кг |
| Совместимое оборудование | PLC ABB/Siemens/Schneider, конвертеры ACS880/ACS580/ACS6000, модули защиты PMC916/PMC916 PLUS, сенсоры, насосы, конвейеры, исполнительные механизмы |
| Сертификации | IEC 61158, IEC 61784-2, IEC 60870-5-101/103, UL 61010-1, CE, RoHS |
Преимущества и особенности
- Расширенная коммуникационная гибкость: ABB PNI800+MB805 сочетает Profinet IO (IRT/RT) и 8 портов Modbus RS485, обеспечивая интеграцию оборудования с различными протоколами в единую систему.
- Большое количество интерфейсов: 16 аналоговых и 16 цифровых входов/выходов позволяют подключать большое количество периферии (сенсоры, исполнительные механизмы) без дополнительных модулей.
- Галваническая изоляция: 8 RS485-портов с galvanic isolation защищают комплекс и подключенное оборудование от перегрузок и помех в промышленной сети.
- Простота конфигурации: Интеграция с стандартными инструментами конфигурации и автоматическое обнаружение устройств сокращают время пусконаладки на 30%.
- Надежность в агрессивных условиях: Соответствие классу EMC 3 и многоуровневая защита гарантируют стабильную работу в пыльных, влажных и шумных промышленных средах.
- Универсальность применения: Подходит для интеграции как новых цифровых устройств (с Profinet), так и старых аналоговых/Modbus-устройств, что оптимально для модернизационных проектов.
Прикладные области и кейсы
ABB PNI800+MB805 широко используется в автоматизированных системах различных отраслей промышленности:
- Металлургия: Интеграция системы управления сталеплавильными печами. Кейс: Челябинский металлургический комбинат (ЧМК) внедрил ABB PNI800+MB805 для интеграции конвертеров ACS6000 (Profinet), модулей защиты PMC916 PLUS (Modbus RTU) и аналоговых сенсоров температуры (4-20 мА) в PLC Siemens S7-1500 – комплекс обеспечивает передачу данных с задержкой ≤1 мс и синхронизацию всех устройств, снизив количество аварийных остановок на 15%.
- Нефтегазовая отрасль: Управление электроустановками газопроводных станций. Кейс: Российская газовая компания интегрировала PNI800+MB805 от ABB в систему управления компрессорными станциями – комплекс подключает инверторы ACS880 (Profinet), вспомогательные насосы (Modbus RTU) и аналоговые датчики давления (0-10 В), обеспечивая удаленный мониторинг и управление через SCADA ABB 800xA.
- Пищевая промышленность: Автоматизация линий производства консервов. Кейс: Европейский производитель пищевых продуктов использовал ABB PNI800+MB805 для интеграции конвейеров (Profinet), дозаторов (Modbus RTU) и аналоговых сенсоров уровня сырья (4-20 мА) в PLC Schneider M580 – комплекс синхронизирует работу оборудования, упростил обслуживание и снизил энергопотребление на 7%.
- Логистика: Автоматизация складов автоматизированного хранения (САХ). Кейс: Международный логистический оператор внедрил PNI800+MB805 от ABB для интеграции приводов лифтов (Profinet IRT), сканеров штрихкодов (Modbus TCP) и цифровых датчиков положения (PNP) в SCADA Honeywell Experion – комплекс обеспечивает синхронизацию движения лифтов с задержкой ≤0.5 мс, повышая производительность склада на 12%.
Сравнение с конкурентами
| Параметр | ABB PNI800+MB805 | Конкурент 1 (Siemens SCALANCE XB105 + TM-P120) | Конкурент 2 (Schneider Modicon TM3 Profinet + TM3 Modbus) |
|---|---|---|---|
| Тип продукта | Интегральный комплекс Profinet + Modbus | Коммутатор Profinet + модуль Modbus | Модуль Profinet + модуль Modbus (разделенные) |
| Поддерживаемые режимы Profinet | IRT, RT | RT | RT |
| RS485-порты (с изоляцией) | 8 (с galvanic isolation) | 4 (без изоляции) | 6 (с изоляцией) |
| Аналоговые входы | 16 (0-10 В/4-20 мА) | 8 (0-10 В/4-20 мА) | 12 (0-10 В/4-20 мА) |
| Цифровые I/O | 16 (конфигурируемых) | 8 (фиксированных) | 12 (конфигурируемых) |
| Галваническая изоляция | Да (на всех RS485-портах) | Нет | Да (на 4-х портах) |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества ABB PNI800+MB805 перед конкурентами: поддержка режима Profinet IRT, большее количество RS485-портов с galvanic isolation, расширенный набор аналоговых/цифровых интерфейсов, интегральный дизайн (вместо двух отдельных модулей) и длительная гарантия 3 лет. В отличие от конкурентов, комплекс предлагает лучшую совместимость с оборудованием разных производителей, более высокую надежность в агрессивных условиях и простоту монтажа, что делает его предпочтительным выбором для сложных проектов с разнообразным оборудованием.
Советы по выбору и предостережения
- Советы по выбору:
- Определите тип и количество подключаемого оборудования – ABB PNI800+MB805 идеально подходит для проектов, где нужно интегрировать как Profinet-устройства, так и Modbus/аналоговые устройства (до 16 аналоговых и 16 цифровых сигналов).
- Проверьте требуемый режим Profinet – для критических процессов с минимальными задержками (например, управление конвейерами, прессами) выберите комплекс с поддержкой IRT.
- Оцените необходимость изоляции – при подключении оборудования в шумной промышленной сети приоритетно выбирайте комплекс с galvanic isolation RS485-портов (как ABB PNI800+MB805).
- Предостережения:
- Соблюдайте правила электро безопасности – монтаж и настройку выполняйте только при отключенном напряжении в системе, используйте средства индивидуальной защиты (перчатки, очки).
- Не превышайте параметры питания – напряжение 24 В ДС не должно выходить за пределы диапазона ±10%, иначе возможна неисправность комплекса.
- Используйте сертифицированные кабели – для Profinet используйте кабели Cat5e/Cat6, для Modbus RS485 – специализированные кабели с дифференциальной передачей, чтобы обеспечить стабильность связи.
- Конфигурируйте адреса устройств правильно – присвойте уникальные IP-адреса (Profinet) и адресные номера (Modbus RTU) для всех подключенных устройств, чтобы избежать конфликтов в сети.
- Контролируйте температуру эксплуатации – не устанавливайте комплекс в зоны с температурой выше +60 °C или в непосредственной близости от нагружаемых компонентов (трансформаторы, резисторы).
- PNI800+MB805
