Описание продукта

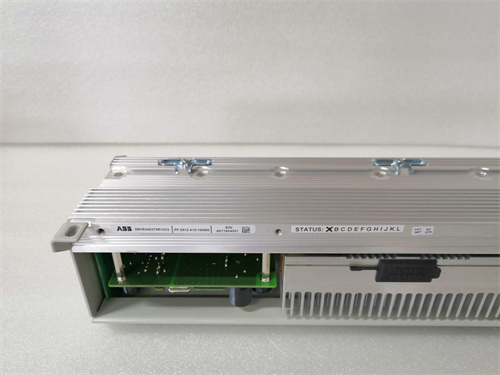

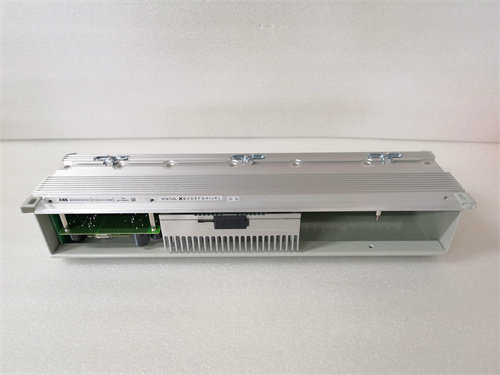

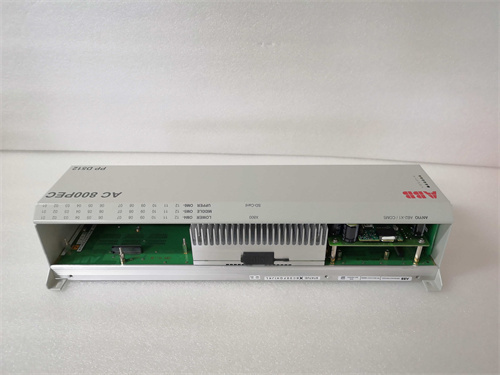

ABB PPD513 3BHE039724R1060 (ссылка на продукт) — это высокопроизводительный цифровой модуль защиты и контроля, разработанный компанией ABB для применения в энергетических системах, промышленных установках и распределительных сетях. Модуль PPD513 3BHE039724R1060 сочетает в себе расширенные функции защиты электроустановок (трансформаторы, линии передачи, генераторы) и точный контроль операционных параметров, обеспечивая надежную защиту от коротких замыканий, перегрузок, несимметричных режимов и других аномалий. Благодаря использованию современной микропроцессорной архитектуры, высокоточных измерительных схем и поддержки стандартов коммуникации IEC 61850, ABB PPD513 3BHE039724R1060 гарантирует быстрый отклик на аномалии, высокую точность измерений и интеграцию в современные автоматизированные системы управления энергетикой (SCADA, EMS). Применение PPD513 3BHE039724R1060 позволяет повысить безопасность эксплуатации электроустановок, минимизировать время простоя при авариях и оптимизировать режимы работы энергетических систем. Компания ABB — лидер в разработке решений для энергетики, и PPD513 3BHE039724R1060 стал эталоном надежности и функциональности для задач защиты и контроля в средних и крупных энергетических объектах.
Технические параметры
- Производитель: ABB
- Модель: PPD513 3BHE039724R1060 (ссылка на продукт)
- Тип устройства: Цифровой модуль защиты и контроля электроустановок
- Область применения: Защита трансформаторов, линий передачи, генераторов, распределительных щитов
- Функции защиты:
- Короткое замыкание: трехфазное, двухфазное, фаза-земля (с настраиваемыми характеристиками)
- Перегрузка: тепловая защита с температурной моделью
- Несимметричные режимы: защита от отрицательных и нулевых последовательных токов
- Защита от несанкционированного включения
- Защита от перенапряжений и низковольтных режимов
- Измерительные параметры:
- Ток: до 63 кА (с трансформаторами тока 1A/5A)
- Напряжение: до 72.5 кВ (с трансформаторами напряжения)
- Мощность: активная (P), реактивная (Q), полная (S)
- Частота: 45–65 Гц
- Энергия: активная (kWh), реактивная (kVARh)
- Точность измерений:
- Ток/напряжение: ±0.2% от номинала
- Мощность: ±0.5% от номинала
- Частота: ±0.01 Гц
- Время отклика: < 10 мс (на короткое замыкание)
- Коммуникационные интерфейсы:
- Ethernet: 2 порта Gigabit Ethernet (RJ45, поддержка IEC 61850-8-1/9-2)
- Serial: 1 порт RS-485 (Modbus RTU, galvanic изоляция)
- Опционально: порт光纤 Ethernet (SFP, для длинных расстояний)
- Поддерживаемые протоколы: IEC 61850 (MMS, GOOSE, SV), Modbus TCP/RTU, DNP3.0, IEC 60870-5-104
- Дигитальные входы/выходы:
- Входы: 16 дискретных входов (DI, 24V DC)
- Выходы: 8 дискретных выходов (DO, релейные, 2A/250V AC)
- Аналоговые входы/выходы:
- Входы: 4 аналоговых входа (AI, 4–20 мА)
- Выходы: 4 аналоговых выхода (AO, 4–20 мА)
- Напряжение питания: 110–240 В AC / 110–220 В DC (диапазон рабочего напряжения)
- Потребляемая мощность: Максимально 25 Вт
- Рабочая температура: -25 °C до +70 °C
- Степень защиты (IP): IP54 (при монтаже в панель)
- Изоляция: Galvanic изоляция силовых и сигнальных цепей (4kV AC/1 мин)
- Совместимость: IEC 61850, IEC 60870-5, IEC 60255 (стандарты защиты и коммуникации)
- Размеры (Ш×Г×В): 145 × 210 × 150 мм
- Вес: 1.8 кг
Преимущества и особенности
- Расширенный набор функций защиты: ABB PPD513 3BHE039724R1060 предлагает комплексные решения для защиты различных электроустановок, включая настраиваемые характеристики защиты от коротких замыканий, перегрузок и несимметричных режимов, что позволяет адаптировать модуль к специфическим требованиям объекта.
- Высокая точность измерений и быстрый отклик: Современные микропроцессорные схемы и высокоточные АЦП обеспечивают точность измерений ±0.2% для тока/напряжения и время отклика < 10 мс на аномалии, что критично для предотвращения разрушений электроустановок.
- Поддержка стандартов коммуникации IEC 61850: Интеграция с системами SCADA и EMS через протокол IEC 61850 (в том числе GOOSE для быстрой передачи сигналов) обеспечивает удаленное управление, мониторинг и диагностику модуля, а также синхронизацию с другими устройствами в автоматизированной системе.
- Гибкость и настраиваемость: Возможность настройки параметров защиты, логики управления и связывания сигналов через пользовательский интерфейс (локальный дисплей или программное обеспечение ABB) делает модуль адаптивным к различным условиям эксплуатации.
- Надежность и устойчивость: Прочный конструктив, galvanic изоляция силовых и сигнальных цепей, защита от электромагнитных помех (класс EMS 4) и широкий диапазон рабочих температур гарантируют надежную работу в сложных промышленных условиях.
- Простота монтажа и обслуживания: Компактный дизайн, стандартные размеры для панельного монтажа, локальный графический дисплей и программное обеспечение ABB PCM600 упрощают монтаж, настройку и диагностику модуля.
Прикладные случаи в отраслях
- Энергетика (трансформаторные подстанции): ABB PPD513 3BHE039724R1060 используется для защиты распределительных и силовых трансформаторов в подстанциях среднего и высокого напряжения. Модуль защищает трансформатор от коротких замыканий в обмотках, перегрузок и несимметричных режимов, а также контролирует температуру масла и обмоток, передавая данные в систему SCADA через IEC 61850.
- Промышленность (крупные заводы): В металлургических, химических и нефтегазовых заводах PPD513 3BHE039724R1060 защищает основные электроустановки (генераторы, моторы, распределительные щиты) от аварий, обеспечивая непрерывность работы производственных линий. Модуль интегрируется с системами управления процессами (DCS) через Modbus TCP.
- Распределительные сети (городские сети электроснабжения): В городских распределительных сетях PPD513 3BHE039724R1060 защищает линии передачи и распределительные щиты от коротких замыканий и перегрузок, минимизируя время простоя для потребителей при авариях. Поддержка GOOSE позволяет быстро координировать действия нескольких модулей в сети.
- Реновабельные источники энергии (солнечные и ветряные парки): В солнечных и ветряных парках модуль защищает инверторы, трансформаторы и коллекторные линии от аномалий, а также контролирует параметры выработки электроэнергии, передавая данные в систему управления парком через OPC UA.
- Транспорт (железнодорожные сети): В железнодорожных электроснабжительных сетях PPD513 3BHE039724R1060 защищает линии электропередачи и подстанции питания поездов, обеспечивая надежную работу транспортного инфраструктура и защиту от нештатных режимов.
Сравнение с конкурентами
| Параметр | ABB PPD513 3BHE039724R1060 | Конкурент 1 (Siemens SIPROTEC 7SJ80) | Конкурент 2 (Schneider Electric Sepam 80) |
|---|---|---|---|
| Функции защиты | Короткое замыкание, перегрузка, несимметрия, перенапряжение | Короткое замыкание, перегрузка, несимметрия | Короткое замыкание, перегрузка, защита от земли |
| Точность измерений | ±0.2% (ток/напряжение) | ±0.2% (ток/напряжение) | ±0.5% (ток/напряжение) |
| Время отклика | < 10 мс | < 12 мс | < 15 мс |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP/RTU, DNP3.0 | IEC 61850, Modbus TCP/RTU, IEC 60870-5 | IEC 61850, Modbus TCP, DNP3.0 |
| Дигитальные входы/выходы | 16 DI / 8 DO | 12 DI / 6 DO | 14 DI / 7 DO |
| Аналоговые входы/выходы | 4 AI / 4 AO | 3 AI / 3 AO | 2 AI / 2 AO |
| Степень защиты | IP54 | IP54 | IP44 |
| Совместимость с системами | SCADA, EMS, DCS | SCADA, Siemens TIA Portal | SCADA, Schneider EcoStruxure |
| Цена (средняя) | Средне-высокая | Высокая | Средняя |
| Преимущества | Расширенные функции защиты, высокая точность, много входов/выходов | Интеграция с Siemens экосистемой, расширенная диагностика | Низкая цена, простота настройки |
| Недостатки | Высокая цена по сравнению с бюджетными моделями | Ограниченная гибкость для не-Siemens систем | Меньшая точность и меньше функций защиты |
Вывод: ABB PPD513 3BHE039724R1060 имеет явное преимущество перед конкурентами благодаря расширенному набору функций защиты, высокой точности измерений, большому количеству цифровых и аналоговых входов/выходов, а также полной поддержке протокола IEC 61850 (включая GOOSE). В отличие от Siemens SIPROTEC 7SJ80 (высокая цена и привязанность к экосистеме Siemens) и Schneider Electric Sepam 80 (меньшая точность и ограниченные функции), PPD513 3BHE039724R1060 предлагает универсальное решение для различных электроустановок, обеспечивая гибкость интеграции в системы любого производителя. Модуль идеально подходит для средних и крупных энергетических объектов и промышленных установок, где требуется высокий уровень защиты, точный контроль и надежность в эксплуатации.
Советы по подбору
- Определите тип защищаемой электроустановки: При выборе ABB PPD513 3BHE039724R1060 (ссылка на продукт) уточните, является ли защищаемое оборудование трансформатором, линией передачи или генератором — модуль поддерживает все основные типы электроустановок, но может потребоваться дополнительная настройка параметров.
- Оцените требования к точности и отклику: Для критических электроустановок (например, силовые трансформаторы, генераторы) высокая точность измерений (±0.2%) и быстрый отклик (< 10 мс) PPD513 3BHE039724R1060 будут ключевыми факторами; для менее критических объектов можно рассмотреть бюджетные модели.
- Проверьте совместимость с существующими системами: Убедитесь, что модуль поддерживает требуемые протоколы коммуникации (IEC 61850, Modbus TCP, DNP3.0) для интеграции в вашу систему SCADA, EMS или DCS.
- Рассчитайте количество входов/выходов: Если требуется подключение большого числа датчиков и исполнительных механизмов, количество цифровых (16 DI/8 DO) и аналоговых (4 AI/4 AO) входов/выходов PPD513 3BHE039724R1060 полностью удовлетворит потребности большинства объектов.
- Учтите условия эксплуатации: Если модуль будет работать в условиях низких/высоких температур (-25 °C до +70 °C) или высокой влажности, степень защиты IP54 и устойчивость к электромагнитным помехам гарантируют надежную работу.
Важные примечания
- Монтаж и подключение: ABB PPD513 3BHE039724R1060 должен монтироваться в закрытом панели с достаточной вентиляцией, соблюдая требования к защите от пыли и влаги (IP54). Подключение силовых цепей (трансформаторы тока/напряжения) и сигнальных кабелей производите только при полностью отключенном энергоснабжении, строго следуя схеме подключения из технической документации. Используйте экранированные кабели для сигнальных цепей, чтобы снизить влияние электромагнитных помех.
- Конфигурирование и настройка: Используйте программное обеспечение ABB PCM600 для настройки параметров защиты, логики управления и связывания сигналов. Перед запуском в эксплуатацию проведите полное тестирование всех функций защиты и коммуникации, а также калибровку измерительных каналов.
- Обновление прошивки: Регулярно обновляйте прошивку модуля ABB PPD513 3BHE039724R1060 через программное обеспечение ABB PCM600 — это устраняет программные уязвимости, улучшает стабильность работы и добавляет новые функции. Перед обновлением создайте резервную копию конфигурации.
- Защита от неправильного подключения: Обеспечьте правильное подключение трансформаторов тока/напряжения (соответствие полярности и номинальных параметров), так как неправильное подключение может привести к ошибкам в измерениях и сбоям в работе функций защиты.
- Обслуживание и диагностика: Регулярно проверяйте состояние модуля, кабелей и соединений с помощью встроенных инструментов диагностики (локальный дисплей, логи ошибок в PCM600). В случае появления аварийных сигналов или неисправностей обратитесь к авторизованным сервисным центрам ABB — самостоятельный ремонт может привести к потере гарантии и нарушению безопасности эксплуатации.
- Срок годности: Срок годности ABB PPD513 3BHE039724R1060 составляет 15 лет от даты производства — планируйте замену или комплексную диагностику после истечения этого периода, особенно для модулей, эксплуатируемых в тяжелых условиях.
