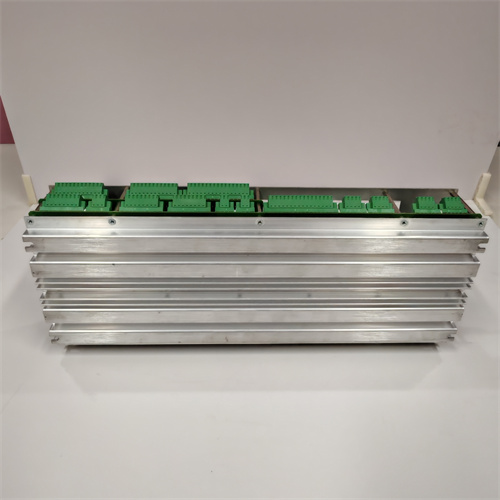

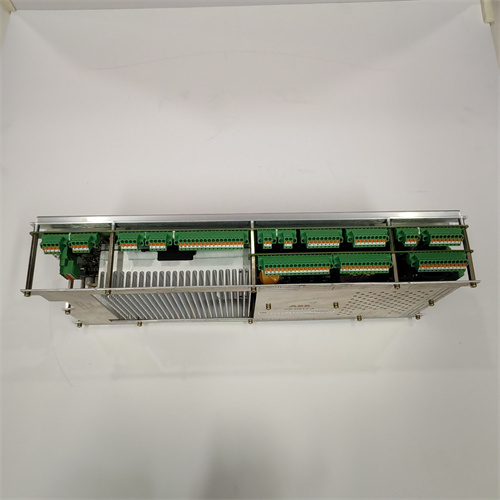

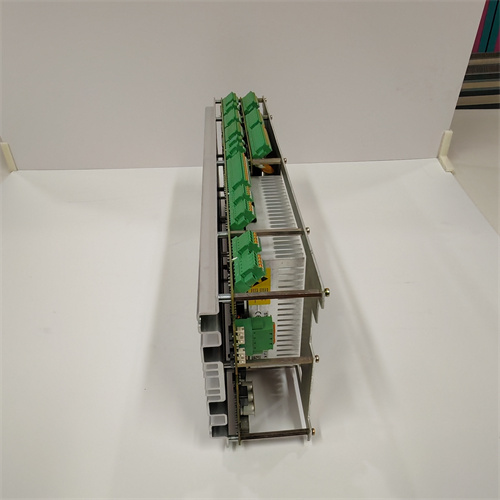

ABB PPD517A3011 3BHE041576R3011 – Премиальный модуль цифровых входов для критических систем автоматизации ABB
ABB PPD517A3011 3BHE041576R3011 является флагманским модулем цифровых входов линейки ABB Advant OCS, разработанным для надежного считывания дискретных сигналов в высокоотказоустойчивых промышленных приложениях. Этот модуль сочетает в себе расширенное количество каналов, усиленную защиту от внешних воздействий, предиктивную диагностику и полную совместимость с системами автоматизации ABB (в частности, Advant Controller 450/800, Symphony Plus), что делает его идеальным выбором для энергетики (нормальные и атомные электростанции), нефтегазовой отрасли, химической промышленности и тяжелой металлургии – где даже кратковременная потеря сигнала может привести к аварийным остановкам, экономическим потерям или угрозе безопасности. Важно отметить, что ABB PPD517A3011 3BHE041576R3011 подтверждает свою соответствие высоким стандартам надежности и безопасности, установленным для критических систем автоматизации.
Описание продукта
ABB PPD517A3011 3BHE041576R3011 – это многофункциональный модуль цифровых входов для высокоотказоустойчивых систем автоматизации ABB, предназначенный для преобразования дискретных сигналов (сухие контакты, активные напряжностные сигналы) в цифровые данные для обработки контроллером. Модуль оснащен 32 независимыми каналами с индивидуальной канальной изоляцией и настраиваемыми параметрами, что позволяет подключать одновременно различные типы оборудования и обеспечивает высокую степень гибкости. Благодаря поддержке широкого диапазона сигналов (24 В DC, 48 В DC, 110 В DC) и настраиваемых фильтров антидребезга и помех ABB PPD517A3011 3BHE041576R3011 адаптируется к самым сложным промышленным условиям. Коммуникация с контроллером осуществляется через надежную внутреннюю шину ABB Advant OCS или промышленные шины (Profinet IO, Modbus TCP), а стандартный монтаж на DIN-рейку упрощает интеграцию в существующие системы. Высококачественные компоненты, четвертая электрическая изоляция, усиленная электромагнитная совместимость (ЭМС) и соответствие международным стандартам (в том числе IEC 61508 для систем безопасности) гарантируют длительный срок службы и стабильную работу в критических приложениях.
Технические параметры
- Производитель: ABB
- Модель: ABB PPD517A3011 3BHE041576R3011
- Тип модуля: Высокоотказоустойчивый модуль цифровых входов (High-Availability Digital Input Module) для систем ABB Advant OCS/Symphony Plus
- Параметры каналов:
- Количество каналов: 32 независимых цифровых входов (4 группы по 8 каналов, с возможностью индивидуальной конфигурации)
- Тип сигналов:
- Сухие контакты (NO/NC – нормально открытые/закрытые)
- Активные сигналы: 24 В DC (13–30 В DC – “высокий”, 0–5 В DC – “низкий”), 48 В DC (28–60 В DC – “высокий”, 0–10 В DC – “низкий”), 110 В DC (65–150 В DC – “высокий”, 0–20 В DC – “низкий”)
- Время ответа: Индивидуально настраиваемое для каждого канала (0.01 мс – 500 мс)
- Фильтры: Антидребезг, фильтрация импульсных помех, защита от электростатического разряда (ESD) ±8 кВ
- Изоляция:
- Канальная изоляция: 1000 ВАК (между каналами, каналами и землей)
- Изоляция питания: 2000 ВАК (между цепями питания, сигнальными цепями и коммуникационными шинами)
- Коммуникационные интерфейсы:
- Поддерживаемые шины: ABB Advant OCS шину, Profinet IO/IRT, Modbus TCP, Ethernet/IP, IEC 61850 (для энергетических проектов)
- Протоколы: IEC 61158, IEC 61850-8-1, Modbus TCP/RTU
- Питание:
- Напряжение: Двойной вход питания 24 В DC (±15%) или 110 В DC (±10%) – для повышенной отказоустойчивости (автоматическое переключение при сбое одного источника)
- Потребление: ≤2.5 Вт (без нагрузки), ≤5.0 Вт (с максимальной нагрузкой)
- Операционные параметры:
- Температурный диапазон: -40 °C до +85 °C (рабочий), -55 °C до +95 °C (хранилище)
- Влажность: 5% – 95% (с кратковременной конденсацией, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус), IP44 (при использовании защитного кожуха ABB)
- Механические характеристики:
- Размеры: 140 мм × 90 мм × 70 мм (длина × ширина × толщина)
- Монтаж: DIN-рейка 35 мм (ширина 2 модуля – 80 мм)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим, антикоррозийным и гидрофобным покрытием
- Соединители: Разъемные клеммы с фиксацией кабеля (под кабели сечением 0.5–4 мм²), защита от ошибочного подключения (полярность + защита от короткого замыкания)
- Комплаенс: Соответствует стандартам IEC 61131-2, EN 61000 (EMC), CE, UL 508, CSA C22.2, RoHS, ATEX (зоны 2/22), IEC 61508 (SIL 2)
- Программное обеспечение: ABB Control Builder M, ABB Symphony Plus Engineering Environment (конфигурация, диагностика, предиктивное мониторинг, логирование событий)
- Гарантийный срок: 7 лет
Преимущества и особенности
- Высокая отказоустойчивость и безопасность: ABB PPD517A3011 3BHE041576R3011 оснащен двойным входом питания, канальной изоляцией 1000 ВАК и соответствует стандарту IEC 61508 (SIL 2) – гарантирует непрерывную работу в критических системах, где отказ модуля может привести к серьезным последствиям.
- Расширенная гибкость и универсальность: 32 независимых канала с поддержкой трех типов напряжений (24/48/110 В DC) и индивидуальной конфигурацией позволяют подключать разнотипное оборудование (датчики, реле, аварийные кнопки, системы защиты) – делает модуль подходящим для различных проектов, от модернизации старых систем до создания новых высокоинтеграбельных решений.
- Усовершенствованная диагностика и мониторинг: Предиктивное мониторинг состояния каналов (обрыв кабеля, короткое замыкание, перегрев, снижение качества контактов), логирование всех событий с временной меткой и отправка уведомлений на контроллер – позволяет быстро выявлять потенциальные проблемы и планировать обслуживание, сокращая время простоя.
- Надежность в экстремальных условиях: Широкий температурный диапазон (-40 °C до +85 °C), усиленная ЭМС (класс 4), защита от ESD ±8 кВ и соответствие стандарту ATEX позволяют использовать ABB PPD517A3011 3BHE041576R3011 в агрессивных средах (нефтегазовые площадки, химические заводы, атомные электростанции) – гарантирует стабильную работу при перепадах температур, высоком уровне электромагнитных помех и наличии взрывоопасных газов.
- Совместимость и удобство интеграции: Полная совместимость с системами ABB Advant OCS и Symphony Plus, а также поддержка популярных промышленных протоколов (Profinet IO, IEC 61850) упрощают внедрение в новые и существующие проекты – не требуется сложные модификации программного обеспечения или оборудования.
Прикладные случаи в отраслях
- Энергетика (атомные и тепловые электростанции): В электростанциях ABB PPD517A3011 3BHE041576R3011 считывает сигналы от систем защиты турбин, котлов, реакторов и трансформаторов – интегрируется с контроллером Symphony Plus и протоколом IEC 61850, обеспечивая безопасность работы и соответствие требованиям международных энергетических стандартов.
- Нефтегазовая отрасль (добывающие площадки и трубопроводы): В добывающих площадках и на трубопроводах ABB PPD517A3011 3BHE041576R3011 обрабатывает сигналы от датчиков уровня, давления и температуры, статусов клапанов и систем аварийного останавливания (ESD) – двойная изоляция и защита от помех гарантируют стабильность работы в удаленных объектах с сильными электромагнитными помехами.
- Химическая промышленность (заводы с взрывоопасными средами): В химических заводах ABB PPD517A3011 3BHE041576R3011 считывает сигналы от реакторов, систем подачи реагентов и датчиков газового анализа – соответствие стандарту ATEX и гидрофобное покрытие корпуса защищают модуль от коррозии и взрывоопасных газов, обеспечивая безопасность технологических процессов.
- Тяжелая металлургия (стальной заводы): В сталелитейных заводах ABB PPD517A3011 3BHE041576R3011 обрабатывает сигналы от нагревательных печей, конвейеров и роботов манипуляторов – широкий температурный диапазон и надежные клеммные соединения обеспечивают стабильную работу в условиях высоких температур, вибраций и пыли.
Сравнение с конкурентами
| Параметр | ABB PPD517A3011 3BHE041576R3011 | Конкурентный продукт (Siemens SM 421-1BL32) | Конкурентный продукт (Allen-Bradley 1756-IB32I) |
|---|---|---|---|
| Количество каналов | 32 (независимых) | 32 (групповых) | 32 (независимых) |
| Поддерживаемые сигналы | 24/48/110 В DC, сухие контакты | 24 В DC, сухие контакты | 24 В DC, сухие контакты |
| Канальная изоляция | 1000 ВАК | 250 ВАК | 250 ВАК |
| Время ответа | 0.01 мс – 500 мс (индивидуально) | 0.1 мс – 100 мс (группово) | 0.05 мс – 200 мс (индивидуально) |
| Двойной вход питания | Да | Нет | Нет |
| Соответствие SIL/ATEX | SIL 2, ATEX (зона 2/22) | SIL 1, нет ATEX | SIL 1, нет ATEX |
| Температурный диапазон | -40 °C до +85 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 7 лет | 3 года | 5 лет |
Преимущества ABB PPD517A3011 3BHE041576R3011 перед конкурентами заключаются в расширенном количестве независимых каналов, поддержке трех типов напряжений, высокой канальной изоляцией (1000 ВАК), двойном входе питания, соответствии SIL 2 и ATEX, а также более широком температурном диапазоне. Конкуренты уступают в отказоустойчивости, гибкости, защите от внешних воздействий и адаптации к критическим промышленным условиям.
Советы по подбору
- Определите требования к количеству каналов и типу сигналов: Если вам нужно обработать большое количество дискретных сигналов (до 32) или сочетание разных напряжений (24/48/110 В DC), ABB PPD517A3011 3BHE041576R3011 является оптимальным выбором – он устраняет необходимость в нескольких модулях и упрощает систему.
- Оцените уровень отказоустойчивости: Для критических систем (электростанции, нефтегазовые площадки) двойной вход питания, высокая изоляция и соответствие SIL 2 ABB PPD517A3011 3BHE041576R3011 гарантируют непрерывную работу даже при сбое одного источника питания или возникновении помех.
- Проверьте условия эксплуатации: Если модуль будет работать в условиях низких температур (-40 °C), агрессивных сред или взрывоопасных зонах, ABB PPD517A3011 3BHE041576R3011 с соответствием ATEX и широким температурным диапазоном является идеальным решением.
- Учтите совместимость с системой ABB: При использовании систем ABB Advant OCS или Symphony Plus ABB PPD517A3011 3BHE041576R3011 обеспечивает плавающую интеграцию через официальное программное обеспечение – не требуется дополнительные адаптеры или модификации.
Важные примечания
- Монтаж, конфигурацию и настройку ABB PPD517A3011 3BHE041576R3011 должен выполнять квалифицированный персонал с опытом работы с системами ABB Advant OCS/Symphony Plus и использованием официального программного обеспечения ABB (Control Builder M, Symphony Plus Engineering Environment).
- При подключении сигналов 48/110 В DC используйте кабели с высокой изоляцией (не менее 2 кВ) и соблюдайте правильную полярность – это предотвращает короткое замыкание, повреждение модуля и гарантирует безопасность работы.
- Настройте параметры каждого канала индивидуально в соответствии с типом подключенного оборудования: для быстродействующих датчиков используйте минимальное время ответа (0.01–1 мс), для реле и контакторов – большее время (50–500 мс) для фильтрации дребезга.
- Регулярно проверяйте состояние клеммных соединений и выполняйте диагностику через программное обеспечение ABB – это позволяет выявлять потенциальные проблемы (ослабление контактов, снижение качества изоляции) и планировать профилактическое обслуживание.
- Используйте только оригинальные защитные кожухи, кабели и комплектующие, рекомендованные ABB – некачественные компоненты могут привести к снижению надежности модуля, потере соответствия стандартам ATEX/SIL 2 и нарушению гарантийных обязательств.
- При замене модуля сохраните конфигурацию в программном обеспечении ABB – это позволяет быстро восстановить все параметры на новом ABB PPD517A3011 3BHE041576R3011 без повторной настройки, сокращая время простоя оборудования.
- PPD517A3011
