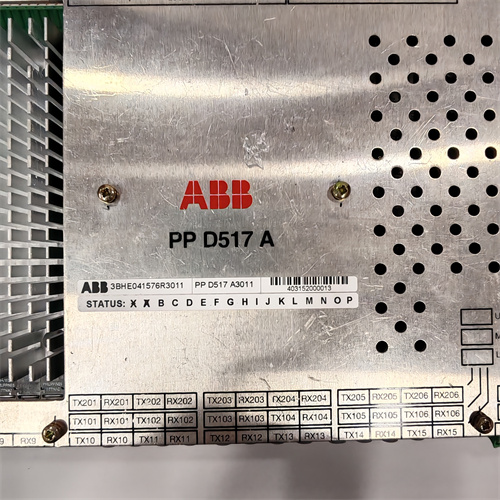

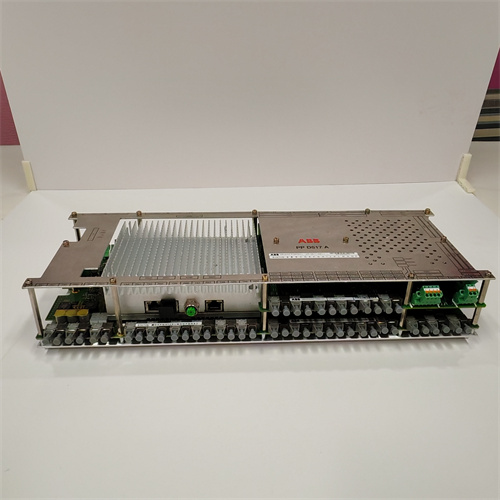

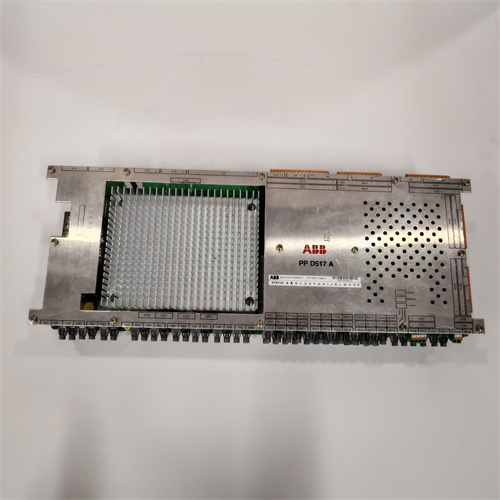

ABB PPD517A3021

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: PPD517A3021 (ссылка на продукт)
• Тип устройства: Цифровой модуль защиты и контроля электроустановок класса высокого напряжения
• Область применения: Защита генераторов (до 100 МВт), трансформаторов силовых (до 220 кВ), линий передачи (до 330 кВ), распределительных устройств высокого напряжения
• Функции защиты:
  • Короткое замыкание: трехфазное, двухфазное, фаза-земля, земля-земля (настраиваемые характеристики: инверсные, прямолинейные, ограниченные, программные)
  • Перегрузка: адаптивная тепловая защита с моделями нагрева/охлаждения (учет скорости изменения нагрузки)
  • Несимметричные режимы: защита от отрицательных/нулевых последовательных токов, защита от обмотки с одинаковым током (для трансформаторов)
  • Защита от перенапряжений (±15% от номинала) и низковольтных режимов (с блокировкой при резких падениях нагрузки)
  • Защита генераторов: защита от потери нагрузки, защита от перегрузки по полной мощности, защита от несинхронного включения
  • Защита трансформаторов: защита от обрыва обмоток, защита от температуры масла/обмоток (опционально с оптическими датчиками)
  • Защита от обрыва катушки трансформатора тока/напряжения (с автоматическим блокированием нерелевантных функций)
• Измерительные параметры:
  • Ток: 0.01–100 кА (с трансформаторами тока 1A/5A, автоматическое определение номинала)
  • Напряжение: 10–330 кВ (с трансформаторами напряжения 100В/√3)
  • Мощность: активная (P), реактивная (Q), полная (S) — до 330 МВА
  • Частота: 45–65 Гц (шаг измерения 0.0001 Гц)
  • Энергия: активная (kWh), реактивная (kVARh), полная (kVAh) — с накоплением данных за 15 лет
  • Параметры качества энергии: коэффициент мощности (cosφ), искажения напряжения/tока (THD до 50-го гармоника)
• Точность измерений:
  • Ток/напряжение: ±0.05% от номинала (в диапазоне 0.5–150% номинала)
  • Мощность: ±0.1% от номинала
  • Частота: ±0.0005 Гц
  • Энергия: ±0.1% от номинала
• Время отклика: < 5 мс (на трехфазное короткое замыкание), < 8 мс (на фаза-земля)
• Коммуникационные интерфейсы:
  • Ethernet: 4 порта Gigabit Ethernet (RJ45, изолированные, поддержка IEC 61850-8-1/9-2 Ed.2)
  • Опционально: 2 порта Fiber Optic Ethernet (SFP+, LC duplex, до 80 км, поддержка 10Gbps)
  • Serial: 2 порта RS-485 (Modbus RTU, galvanic изоляция, скорость до 115200 бод)
  • Опционально: порт Profinet IO (IRT) для синхронизации с системами автоматизации производственных процессов
• Поддерживаемые протоколы: IEC 61850 (MMS, GOOSE, SV) Ed.2, Modbus TCP/RTU, DNP3.0 (level 3), IEC 60870-5-104, OPC UA (Pub/Sub), IEEE 1588 PTP (Precision Time Protocol)
• Дигитальные входы/выходы:
  • Входы (DI): 24 дискретных входов (24V DC, подтяжные резисторы, galvanic изоляция, фильтрация помех)
  • Выходы (DO): 16 дискретных выходов (релейные, 双刀 -двухзамковые, 5A/250V AC, 5A/30V DC, с мониторингом состояния контактов)
• Аналоговые входы/выходы:
  • Входы (AI): 8 аналоговых входов (4–20 мА, 24-битное разрешение, изоляция, диапазон настройки)
  • Выходы (AO): 8 аналоговых выходов (4–20 мА / 0–10V DC, 24-битное разрешение, нагрузка до 1000 Ом)
• Напряжение питания: 85–265 В AC / 90–300 В DC (широкий диапазон, устойчивый к импульсам)
• Потребляемая мощность: Максимально 45 Вт (при 220V AC)
• Рабочая температура: -35 °C до +80 °C
• Степень защиты (IP): IP55 (панельный монтаж), IP20 (при монтаже в шкаф)
• Изоляция: Galvanic изоляция силовых/сигнальных цепей (6kV AC/1 мин), изоляция коммуникационных портов (3kV AC/1 мин)
• Совместимость: Стандарты IEC 61850 Ed.2, IEC 60255, IEC 60870-5, IEC 61000 (EMC Class 4), IEEE 1588
• Размеры (Ш×Г×В): 180 × 250 × 180 мм (панельный монтаж)
• Вес: 2.8 кг

Преимущества и особенности

1. Расширенный комплекс функций защиты для критических объектов: ABB PPD517A3021 предлагает специализированные функции защиты для генераторов, трансформаторов силовых и линий высокого напряжения, включая адаптивные алгоритмы, учитывающие специфику работы каждого типа электроустановки.
2. Высокоточная измерительная система класса 0.05: Точность измерений ±0.05% для тока/напряжения и ±0.1% для мощности, а также мониторинг гармонических искажений позволяет проводить детальную аналитику качества энергии и состояния электроустановок.
3. Полная поддержка стандартов цифровых субстанций: Реализация IEC 61850 Ed.2 (включая GOOSE Secure, SV Sampled Values) и IEEE 1588 PTP обеспечивает синхронизацию с другими устройствами с точностью до микросекунд и интеграцию PPD517A3021 в современные цифровые субстанции без необходимости дополнительного оборудования.
4. Функции предиктивной диагностики: Встроенные алгоритмы анализа состояния электроустановок (мониторинг температуры, искажений, нагрузочных циклов) и диагностики самого модуля (контроль релейных контактов, измерительных каналов) позволяют выявлять потенциальные проблемы на ранних стадиях и планировать обслуживание.
5. Гибкость коммуникации и интеграции: 4 Ethernet порта, опциональные Fiber Optic интерфейсы (до 80 км) и поддержка популярных индустриальных протоколов обеспечивают бесшовную интеграцию с системами SCADA, EMS, DCS и платформами цифрового управления энергетикой.
6. Надежность в экстремальных условиях: Широкий диапазон питания, рабочая температура от -35 °C до +80 °C, степень защиты IP55 и устойчивость к электромагнитным помехам (Class 4) делают модуль подходящим для эксплуатации в суровых климатических условиях и тяжелых промышленных средах.
7. Простота настройки и обслуживания: Программное обеспечение ABB PCM600 с интуитивным интерфейсом, локальный цветной сенсорный дисплей (4.3 дюйма) и функции удаленного обслуживания (включая обновление прошивки и резервное копирование) снижают затраты на эксплуатацию и обучение персонала.

Прикладные случаи в отраслях

• Энергетика (электростанции класса высокого напряжения): ABB PPD517A3021 используется для защиты генераторов и трансформаторов силовых в атомных, тепловых и гидроэлектростанциях. Модуль защищает оборудование от коротких замыканий, перегрузок и несинхронного включения, а через протокол IEC 61850 Ed.2 передает данные в систему EMS для оптимизации работы электростанции и предиктивного обслуживания.
• Промышленность (крупные металлургические и нефтегазовые комплексы): В металлургических заводах и нефтегазовых комплексах PPD517A3021 защищает собственные электростанции (КЭС), трансформаторы силовых и линии передачи электроэнергии внутри объекта. Функции предиктивной диагностики позволяют своевременно выявлять проблемы в электроустановках, минимизируя простои производственных линий.
• Распределительные сети (сети электропередачи высокого напряжения): В сетях электропередачи (до 330 кВ) модуль защищает линии передачи и распределительные устройства от аномалий. Поддержка GOOSE Secure и IEEE 1588 обеспечивает быструю координацию действий модулей в различных точках сети и надежную передачу сигналов защиты.
• Реновабельные источники энергии (крупные ветряные и солнечные парки): В крупных ветряных парках (до 500 МВт) PPD517A3021 защищает инверторы, трансформаторы коллекторных линий и подстанции повышения напряжения. Мониторинг качества энергии и поддержка OPC UA Pub/Sub позволяют интегрировать парк в общую энергетическую систему и соответствовать требованиям к качеству электроэнергии.
• Транспорт (железнодорожные сети и морские терминалы): В железнодорожных сетях электропередачи и морских терминалах с собственной электроснабжением PPD517A3021 защищает подстанции повышения напряжения и распределительные устройства. Устойчивость к вибрациям, экстремальным температурам и степень защиты IP55 гарантируют надежную работу в мобильных и агрессивных средах.

Сравнение с конкурентами

Советы по подбору

1. Определите тип и параметры защищаемой электроустановки: При выборе ABB PPD517A3021 (ссылка на продукт) уточните номинальные параметры (ток, напряжение, мощность) и требуемые функции защиты (например, защита генератора от несинхронного включения или трансформатора от температуры). Модуль поддерживает настройку под все основные типы электроустановок класса высокого напряжения.
2. Оцените требования к цифровой интеграции: Если планируется интеграция в цифровую субстанцию или использование систем предиктивного обслуживания, убедитесь в поддержке стандартов IEC 61850 Ed.2 и OPC UA Pub/Sub — PPD517A3021 полностью соответствует этим требованиям и обеспечивает синхронизацию с другими устройствами.
3. Проверьте условия эксплуатации: Для объектов в регионах с суровыми климатическими условиями (низкие/высокие температуры, высокая влажность/пыль) степень защиты IP55 и рабочая температура от -35 °C до +80 °C гарантируют надежную работу модуля.
4. Рассчитайте количество входов/выходов и коммуникационных портов: Для объектов с большим количеством датчиков, исполнительных механизмов и систем управления (например, крупные электростанции) количество входов/выходов (24 DI/16 DO, 8 AI/8 AO) и 4 Ethernet портов PPD517A3021 полностью удовлетворит потребности, избавляя от необходимости использования дополнительных модулей расширения.
5. Учтите требования к диагностике: Если важна своевременная выявление проблем в электроустановках, функции предиктивной диагностики PPD517A3021 (мониторинг температуры, искажений, состояния релеев) станут ключевым фактором выбора.

Важные примечания

1. Монтаж и подключение: ABB PPD517A3021 должен монтироваться в панель или шкаф с достаточной вентиляцией (расстояние между устройствами не менее 10 см) и соблюдать требования к защите от пыли и влаги (IP55). Подключение силовых цепей (трансформаторы тока/напряжения) и сигнальных кабелей производите только при полностью отключенном энергоснабжении, строго следуя схеме подключения из технической документации. Используйте экранированные кабели класса CAT6 для коммуникационных цепей и силовые кабели с достаточной изоляцией.
2. Конфигурирование и настройка: Используйте только лицензионное программное обеспечение ABB PCM600 (версия 2.10 или выше) для настройки параметров защиты, логики управления и связывания сигналов. Перед запуском в эксплуатацию проведите полное тестирование всех функций (включая проверку отклика на аномалии, коммуникации с системами верхнего уровня и синхронизацию по IEEE 1588) и калибровку измерительных каналов.
3. Обновление прошивки: Регулярно обновляйте прошивку модуля ABB PPD517A3021 через PCM600 — это устраняет программные уязвимости, улучшает стабильность работы и добавляет новые функции (в том числе поддержку новых версий протоколов). Перед обновлением создайте резервную копию конфигурации и остановите все процессы, связанные с защитой электроустановок.
4. Защита от неправильного подключения: Обеспечьте правильное подключение трансформаторов тока/напряжения (соответствие полярности, номинальных параметров и схемы соединения), а также правильную настройку фильтров помех для цифровых входов. Ошибки в подключении или настройке могут привести к некорректной работе функций защиты и измерений.
5. Обслуживание и диагностика: Регулярно проверяйте состояние модуля через PCM600 или локальный дисплей (мониторинг напряжения питания, температуры модуля, состояние релейных выходов и коммуникационных портов). В случае появления аварийных сигналов или неисправностей обратитесь к авторизованным сервисным центрам ABB — самостоятельный ремонт может привести к потере гарантии и нарушению безопасности эксплуатации электроустановок.
6. Срок годности: Срок годности ABB PPD517A3021 составляет 20 лет от даты производства — планируйте комплексную диагностику (включая проверку релейных контактов, измерительных схем и замену consumable компонентов) каждые 5 лет, а полную замену модуля после истечения срока годности.
