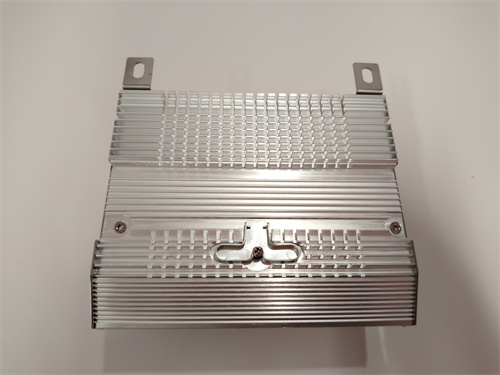

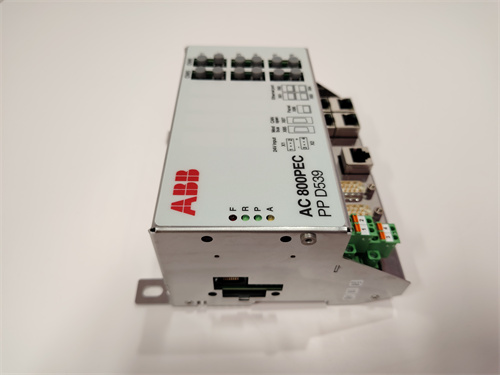

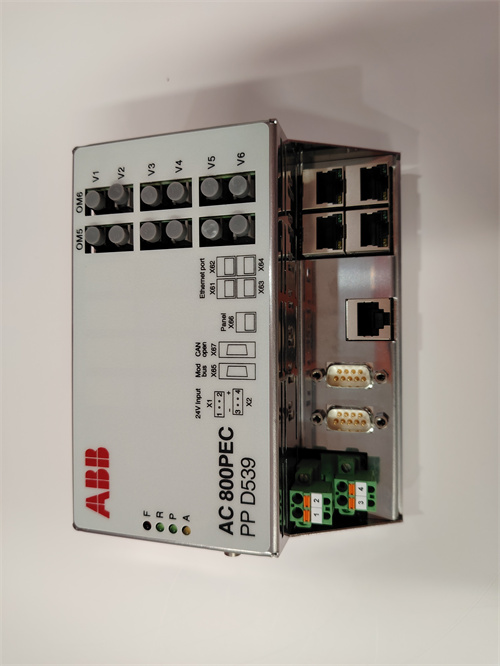

ABB PPD539A102 3BHE039770R0102

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: PPD539A102 3BHE039770R0102 (ссылка на продукт)
• Тип устройства: Цифровой модуль защиты и контроля электроустановок класса высокого напряжения
• Область применения: Защита трансформаторов силовых (до 500 кВ), генераторов (до 200 МВт), линий передачи (до 750 кВ), распределительных устройств высокого напряжения
• Функции защиты:
  • Короткое замыкание: трехфазное, двухфазное, фаза-земля, земля-земля (настраиваемые характеристики: инверсные, прямолинейные, ограниченные, программные с высокой дискретизацией)
  • Перегрузка: адаптивная тепловая защита с динамическими моделями нагрева/охлаждения (учет скорости изменения нагрузки и окружающей температуры)
  • Несимметричные режимы: защита от отрицательных/нулевых последовательных токов, защита от обмотки с одинаковым током (для трансформаторов с разными схемами соединения)
  • Защита генераторов: защита от потери нагрузки, перегрузки по полной мощности, несинхронного включения, потеря поля, перегрева обмоток
  • Защита трансформаторов: защита от обрыва обмоток, перегрева масла/обмоток (с поддержкой оптических датчиков температуры), защита от наводок
  • Защита линий: защита от ближних/дальних коротких замыканий, защита от аркозных коротких замыканий (опционально)
  • Защита от обрыва катушки трансформатора тока/напряжения (с автоматическим блокированием нерелевантных функций и алертом для обслуживащего персонала)
• Измерительные параметры:
  • Ток: 0.001–150 кА (с трансформаторами тока 1A/5A, автоматическое определение номинала и корректировка характеристик)
  • Напряжение: 10–750 кВ (с трансформаторами напряжения 100В/√3)
  • Мощность: активная (P), реактивная (Q), полная (S) — до 750 МВА
  • Частота: 45–65 Гц (шаг измерения 0.00001 Гц)
  • Энергия: активная (kWh), реактивная (kVARh), полная (kVAh) — с накоплением данных за 20 лет
  • Параметры качества энергии: коэффициент мощности (cosφ), искажения напряжения/tока (THD до 100-го гармоника), напряжение flicker (Pst, Plt)
  • Температура: поддержка до 8 оптических датчиков температуры (для трансформаторов) и датчиков окружающей температуры
• Точность измерений:
  • Ток/напряжение: ±0.02% от номинала (в диапазоне 0.1–200% номинала)
  • Мощность: ±0.05% от номинала
  • Частота: ±0.00005 Гц
  • Энергия: ±0.05% от номинала
• Время отклика: < 4 мс (на трехфазное короткое замыкание), < 6 мс (на фаза-земля), < 8 мс (на земля-земля)
• Коммуникационные интерфейсы:
  • Ethernet: 6 портов Gigabit Ethernet (RJ45, изолированные, поддержка IEC 61850-8-1/9-2 Ed.2)
  • Опционально: 4 порта Fiber Optic Ethernet (SFP+, LC duplex, до 120 км, поддержка 10Gbps)
  • Serial: 2 порта RS-485 (Modbus RTU, galvanic изоляция, скорость до 230400 бод)
  • Опционально: порт Profinet IO (IRT) и Ethernet/IP CIP Safety для синхронизации с системами автоматизации
• Поддерживаемые протоколы: IEC 61850 (MMS, GOOSE, SV) Ed.2, Modbus TCP/RTU, DNP3.0 (level 3), IEC 60870-5-104, OPC UA (Pub/Sub), IEEE 1588 PTP (Precision Time Protocol, класс PTP Grandmaster)
• Дигитальные входы/выходы:
  • Входы (DI): 32 дискретных входов (24V DC, подтяжные резисторы, galvanic изоляция, фильтрация помех с настраиваемым временем)
  • Выходы (DO): 24 дискретных выходов (релейные, 双刀 -двухзамковые, 10A/250V AC, 10A/30V DC, с мониторингом состояния контактов и предиктивной диагностикой износа)
• Аналоговые входы/выходы:
  • Входы (AI): 12 аналоговых входов (4–20 мА / 0–10V DC, 24-битное разрешение, изоляция, диапазон настройки)
  • Выходы (AO): 12 аналоговых выходов (4–20 мА / 0–10V DC, 24-битное разрешение, нагрузка до 1500 Ом)
• Напряжение питания: 85–265 В AC / 90–300 В DC (широкий диапазон, устойчивый к импульсам и перепадам напряжения)
• Потребляемая мощность: Максимально 60 Вт (при 220V AC)
• Рабочая температура: -40 °C до +85 °C
• Степень защиты (IP): IP65 (панельный монтаж), IP20 (при монтаже в шкаф)
• Изоляция: Galvanic изоляция силовых/сигнальных цепей (8kV AC/1 мин), изоляция коммуникационных портов (4kV AC/1 мин)
• Совместимость: Стандарты IEC 61850 Ed.2, IEC 60255, IEC 60870-5, IEC 61000 (EMC Class 4), IEEE 1588, IEC 61869
• Размеры (Ш×Г×В): 200 × 280 × 200 мм (панельный монтаж)
• Вес: 3.5 кг

Преимущества и особенности

1. Специализированные функции защиты для высоковольтных объектов: ABB PPD539A102 3BHE039770R0102 предлагает уникальные алгоритмы защиты для трансформаторов силовых, генераторов и линий высокого напряжения, адаптированные к специфике работы этих устройств и требованиям стандартов энергетики класса высокого напряжения.
2. Ультравысокая точность измерений класса 0.02: Точность измерений ±0.02% для тока/напряжения и ±0.05% для мощности, а также мониторинг до 100-го гармоника и параметров flicker позволяют проводить детальную аналитику качества энергии и состояния электроустановок с лабораторной точностью.
3. Ультрабыстрый отклик и надежность: Время отклика < 4 мс на критические аномалии (трехфазное короткое замыкание) гарантирует быструю реакцию и защиту дорогостоящего электрооборудования от разрушений, а высококачественные компоненты и продуманная конструкция обеспечивают надежность в длительной эксплуатации.
4. Расширенная предиктивная диагностика: Встроенные алгоритмы анализа состояния электроустановок (мониторинг температуры, искажений, нагрузочных циклов, износа контактов) и диагностики самого модуля (контроль релейных выходов, измерительных каналов, коммуникационных портов) позволяют выявлять потенциальные проблемы на ранних стадиях и планировать обслуживание, снижая затраты на простои.
5. Полная поддержка цифровых субстанций: Реализация IEC 61850 Ed.2 (включая GOOSE Secure, SV Sampled Values с высокой частотой дискретизации) и IEEE 1588 PTP (класс Grandmaster) обеспечивает синхронизацию с другими устройствами с точностью до наносекунд и интеграцию PPD539A102 3BHE039770R0102 в современные цифровые субстанции без необходимости дополнительного оборудования.
6. Гибкость коммуникации и интеграции: 6 Ethernet портов, опциональные Fiber Optic интерфейсы (до 120 км) и поддержка всех популярных индустриальных протоколов обеспечивают бесшовную интеграцию с системами SCADA, EMS, DCS и платформами цифрового управления энергетикой (например, ABB Ability™).
7. Надежность в экстремальных условиях: Широкий диапазон питания, рабочая температура от -40 °C до +85 °C, степень защиты IP65 (защита от пыли и сильного дождя) и устойчивость к электромагнитным помехам (Class 4) делают модуль подходящим для эксплуатации в суровых климатических условиях и тяжелых промышленных средах.

Прикладные случаи в отраслях

• Энергетика (крупные электростанции и трансформаторные подстанции): ABB PPD539A102 3BHE039770R0102 используется для защиты трансформаторов силовых (220–500 кВ) и генераторов (100–200 МВт) в атомных, тепловых и гидроэлектростанциях. Модуль защищает оборудование от критических аномалий, передает данные в систему EMS через IEC 61850 Ed.2 и предоставляет информацию для предиктивного обслуживания, оптимизируя работу электростанции.
• Промышленность (государственные и частные промышленные комплексы): В крупных металлургических, нефтегазовых и химических комплексах PPD539A102 3BHE039770R0102 защищает собственные электростанции (КЭС), трансформаторы силовых и линии передачи электроэнергии внутри объекта. Функции предиктивной диагностики позволяют своевременно выявлять проблемы в электроустановках, минимизируя простои производственных линий и экономические потери.
• Распределительные сети (межрегиональные сети электропередачи): В межрегиональных сетях электропередачи (330–750 кВ) модуль защищает линии передачи и распределительные устройства от аномалий. Поддержка GOOSE Secure и IEEE 1588 обеспечивает быструю координацию действий модулей в различных точках сети и надежную передачу сигналов защиты, что критично для стабильности работы всей энергетической системы региона.
• Реновабельные источники энергии (крупные ветряные и солнечные парки): В крупных ветряных парках (до 1 ГВт) и солнечных электростанциях (до 500 МВт) PPD539A102 3BHE039770R0102 защищает инверторы, трансформаторы коллекторных линий и подстанции повышения напряжения (220–330 кВ). Мониторинг качества энергии и поддержка OPC UA Pub/Sub позволяют интегрировать парк в общую энергетическую систему и соответствовать строгим требованиям к качеству электроэнергии.
• Транспорт (железнодорожные сети и морские терминалы): В железнодорожных сетях электропередачи (например, высокоскоростные дороги) и морских терминалах с собственной электроснабжением PPD539A102 3BHE039770R0102 защищает подстанции повышения напряжения и распределительные устройства. Устойчивость к вибрациям, экстремальным температурам и степень защиты IP65 гарантируют надежную работу в мобильных и агрессивных средах.

Сравнение с конкурентами

Советы по подбору

1. Определите тип и параметры защищаемой электроустановки: При выборе ABB PPD539A102 3BHE039770R0102 (ссылка на продукт) уточните номинальные параметры (ток, напряжение, мощность) и тип электроустановки (трансформатор, генератор, линия), а также требуемые функции защиты (например, защита генератора от потери поля или трансформатора от перегрева масла). Модуль поддерживает настройку под все основные типы электроустановок класса высокого напряжения.
2. Оцените требования к цифровой интеграции: Если планируется интеграция в цифровую субстанцию или использование систем предиктивного обслуживания, убедитесь в поддержке стандартов IEC 61850 Ed.2 и OPC UA Pub/Sub — PPD539A102 3BHE039770R0102 полностью соответствует этим требованиям и обеспечивает синхронизацию с другими устройствами с точностью до наносекунд.
3. Проверьте условия эксплуатации: Для объектов в регионах с суровыми климатическими условиями (низкие/высокие температуры, сильный дождь, пыль) степень защиты IP65 и рабочая температура от -40 °C до +85 °C гарантируют надежную работу модуля. Если требуется передача данных на большие расстояния (например, между распределенными подстанциями), выберите комплектацию с опциональными Fiber Optic портами (до 120 км).
4. Рассчитайте количество входов/выходов и коммуникационных портов: Для объектов с большим количеством датчиков, исполнительных механизмов и систем управления (например, крупные электростанции) количество входов/выходов (32 DI/24 DO, 12 AI/12 AO) и 6 Ethernet портов PPD539A102 3BHE039770R0102 полностью удовлетворит потребности, избавляя от необходимости использования дополнительных модулей расширения.
5. Учтите требования к диагностике: Если важна своевременная выявление проблем в электроустановках и снижение затрат на обслуживание, функции предиктивной диагностики PPD539A102 3BHE039770R0102 (мониторинг износа контактов, температуры, искажений) станут ключевым фактором выбора.

Важные примечания

1. Монтаж и подключение: ABB PPD539A102 3BHE039770R0102 должен монтироваться в панель или шкаф с достаточной вентиляцией (расстояние между устройствами не менее 15 см) и соблюдать требования к защите от пыли и влаги (IP65). Подключение силовых цепей (трансформаторы тока/напряжения) и сигнальных кабелей производите только при полностью отключенном энергоснабжении, строго следуя схеме подключения из технической документации. Используйте экранированные кабели класса CAT6A для коммуникационных цепей и силовые кабели с достаточной изоляцией (соответствующей классу напряжения).
2. Конфигурирование и настройка: Используйте только лицензионное программное обеспечение ABB PCM600 (версия 3.0 или выше) для настройки параметров защиты, логики управления и связывания сигналов. Перед запуском в эксплуатацию проведите полное тестирование всех функций (включая проверку отклика на аномалии, коммуникации с системами верхнего уровня и синхронизацию по IEEE 1588) и калибровку измерительных каналов с использованием сертифицированного оборудования.
3. Обновление прошивки: Регулярно обновляйте прошивку модуля ABB PPD539A102 3BHE039770R0102 через PCM600 — это устраняет программные уязвимости, улучшает стабильность работы и добавляет новые функции (в том числе поддержку новых версий протоколов и алгоритмов диагностики). Перед обновлением создайте резервную копию конфигурации и остановите все процессы, связанные с защитой электроустановок.
4. Защита от неправильного подключения: Обеспечьте правильное подключение трансформаторов тока/напряжения (соответствие полярности, номинальных параметров и схемы соединения), а также правильную настройку фильтров помех для цифровых входов. Ошибки в подключении или настройке могут привести к некорректной работе функций защиты и измерений, а также к риску повреждения электрооборудования.
5. Обслуживание и диагностика: Регулярно проверяйте состояние модуля через PCM600 или локальный цветной сенсорный дисплей (5 дюймов) — мониторируйте напряжение питания, температуру модуля, состояние релейных выходов, коммуникационных портов и данные предиктивной диагностики. В случае появления аварийных сигналов или неисправностей обратитесь к авторизованным сервисным центрам ABB — самостоятельный ремонт может привести к потере гарантии и нарушению безопасности эксплуатации электроустановок.
6. Срок годности: Срок годности ABB PPD539A102 3BHE039770R0102 составляет 25 лет от даты производства — планируйте комплексную диагностику (включая проверку релейных контактов, измерительных схем, замену consumable компонентов и перекалибровку) каждые 6 лет, а полную замену модуля после истечения срока годности.
