Описание

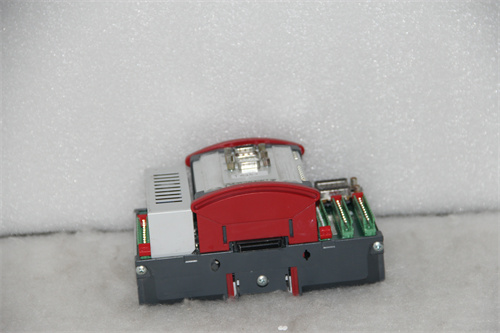

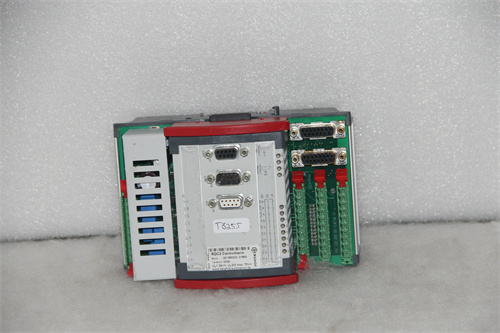

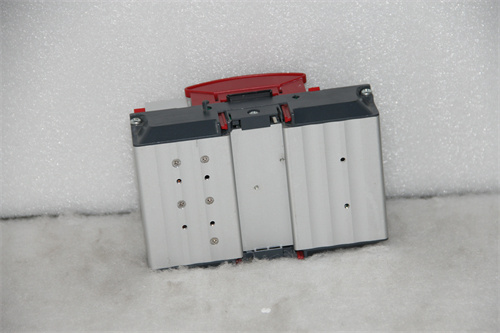

Обзор модуля удалённого ввода-вывода ABB RDCO-01C
Продукт: ABB RDCO-01C
Это устройство является компонентом распределённой архитектуры ввода-вывода для систем управления на базе контроллеров ABB. Модуль ABB RDCO-01C представляет собой удалённый модуль дискретного вывода (Remote Digital Output Module), разработанный для работы в составе распределённых станций I/O. Его основная функция — приём команд по коммуникационной сети от главного контроллера (например, AC 800M) и их исполнение путём коммутации нагрузок на удалённом объекте, тем самым обеспечивая локальное управление исполнительными устройствами.
Ключевые параметры и характеристики:
- Тип устройства: Удалённый модуль дискретного вывода (Remote Digital Output Module).
- Архитектура: Предназначен для работы в составе распределённой системы ввода-вывода ABB, такой как S800 I/O или аналогичной, в качестве удалённого узла.
- Количество и тип выходов: Обычно содержит 8 или 16 транзисторных выходов для постоянного тока (например, 24 В постоянного тока) с защитой от короткого замыкания и перегрузки. Конкретное количество указано в спецификации.
- Коммутационная способность: Номинальный ток на канал (например, 0.5 А или 2 А) для управления такими устройствами, как маломощные реле, соленоидные клапаны, сигнальные лампы.
- Коммуникационный интерфейс: Подключение к системе управления осуществляется через полевую шину (например, PROFIBUS DP, PROFINET IO) или через выделенный канал связи. Для этого модуль может быть установлен в специальный крейт с коммуникационным адаптером.
- Изоляция: Гальваническая развязка между полевыми выходными цепями и внутренней логикой/коммуникационной частью модуля для защиты от помех.
- Диагностика: Наличие светодиодной индикации состояния каждого выходного канала (вкл/выкл/ошибка) и статуса связи.
- Напряжение питания: Требует отдельного источника питания 24 В постоянного тока для полевых цепей и, возможно, для логической части.
- Крепление: Монтаж на DIN-рейку.
Преимущества и отличительные особенности:
- Распределённое управление: Модуль RDCO-01C позволяет размещать исполнительные устройства в непосредственной близости от технологического оборудования, сокращая длину и стоимость силовых кабелей, а также уменьшая помехи в сигнальных линиях.
- Экономия пространства в центральном шкафу: Вынос функций вывода на периферию освобождает место в главном шкафу управления для других критичных компонентов.
- Повышенная надёжность системы: Локальное исполнение команд снижает зависимость от длинных линий связи. Выход из строя одного удалённого модуля не должен парализовать всю систему.
- Простота монтажа и обслуживания: Компактный модуль, устанавливаемый на DIN-рейку, облегчает развёртывание и замену в полевых условиях.
- Интеграция с экосистемой ABB: Как часть портфолио ABB, ABB RDCO-01C разработан для совместимости с контроллерами и инструментами конфигурации компании (например, Control Builder).
- Промышленная конструкция: Устойчивость к вибрации, широкому температурному диапазону и электромагнитным помехам, характерным для промышленных объектов.
Применение в различных отраслях промышленности:
- Нефтегазовая промышленность: Управление соленоидными клапанами, сигнальными лампами, малыми приводами на удалённых кустовых площадках или участках трубопровода.
- Водоочистка и водоподготовка: Управление клапанами дозирования реагентов, включение/выключение маломощных насосов на распределённых объектах.
- Автоматизация зданий: Управление освещением, вентиляцией, заслонками в различных частях большого здания или комплекса.
- Производство: Локальное управление элементами на протяжённых конвейерных линиях или в автоматизированных складских системах.
Сравнение с аналогами других производителей и централизованными системами:
Модуль ABB RDCO-01C конкурирует с удалёнными модулями вывода других производителей, таких как Siemens (ET 200), Rockwell (Point I/O), Wago. По сравнению с централизованной архитектурой, где все модули ввода-вывода установлены в одном шкафу, распределённое решение на базе RDCO-01C требует дополнительных затрат на сетевую инфраструктуру, но выигрывает в гибкости, масштабируемости и сокращении расходов на кабели для крупных объектов.
Рекомендации по выбору и важные замечания:
- Выбор коммуникационной архитектуры: Перед выбором модуля RDCO-01C необходимо определиться с типом полевой шины (PROFIBUS, PROFINET, другие) и убедиться в наличии совместимого коммуникационного адаптера (мастер/сканер) для него в центральном контроллере.
- Расчёт нагрузки выходов: Суммарный ток всех одновременно включенных нагрузок не должен превышать максимальный выходной ток модуля и возможности его источника питания 24 В постоянного тока.
- Защита для индуктивных нагрузок: При управлении соленоидами или реле обязательно используйте защитные диоды или варисторы, подключённые параллельно нагрузке, для подавления выбросов напряжения самоиндукции и защиты транзисторных выходов модуля.
- Прокладка кабелей: Силовые кабели к исполнительным устройствам должны прокладываться отдельно от слаботочных и коммуникационных кабелей для минимизации помех.
- Настройка в программном обеспечении: Модуль необходимо корректно сконфигурировать в проекте Control Builder или другом инструменте ABB, задав его сетевой адрес и параметры выходных каналов.
