Описание
Обзор многофункционального реле защиты фидера (линии) ABB REC650 (1MRK008514-AA)

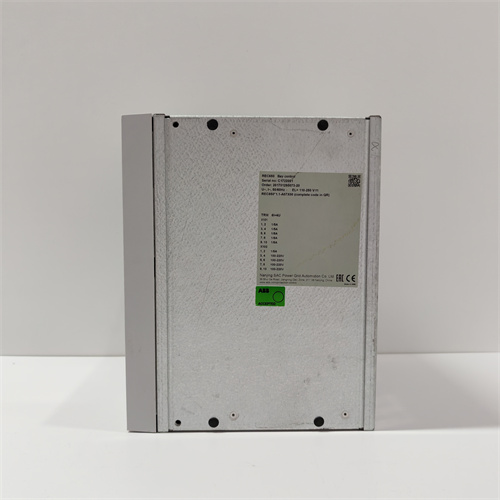

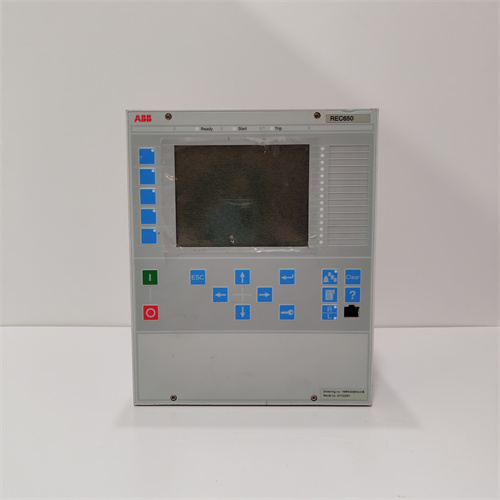

Продукт: ABB REC650 1MRK008514-AA
Это устройство является высокоинтеллектуальным комплексным решением для защиты, управления, измерения и контроля воздушных линий электропередачи и кабельных сетей среднего и высокого напряжения. Многофункциональное реле ABB REC650 1MRK008514-AA представляет собой микропроцессорный терминал защиты фидера из серии Relion® 650. Его основная задача — обеспечение надёжной и селективной защиты участков электрической сети от всех видов повреждений (коротких замыканий, замыканий на землю), а также расширенный мониторинг параметров сети для повышения её эффективности и управляемости.
Ключевые параметры и характеристики:
- Тип устройства: Многофункциональное реле (микропроцессорный терминал) защиты фидера (линии).
- Назначение: Защита воздушных и кабельных линий электропередачи в распределительных сетях среднего и высокого напряжения (например, 6-110 кВ).
- Основные защитные функции:
- Дистанционная защита (21): Основная защита, срабатывающая в зависимости от расстояния (импеданса) до места повреждения. Имеет несколько ступеней с разными выдержками времени.
- Направленная максимальная токовая защита (67): Резервная защита от междуфазных коротких замыканий.
- Направленная защита от замыканий на землю (67N): Защита от однофазных замыканий на землю с определением направления.
- Автоматическое повторное включение (АПВ, 79): Функция автоматического повторного включения выключателя после его отключения защитой.
- Защита от перегрузки (49).
- Дополнительные функции: Измерение тока, напряжения, мощности, энергии, коэффициента мощности, частоты; осциллографирование (COMTRADE); контроль синхронизации (25); логика ПЛК (встроенная программируемая логика).
- Коммуникации: Широкий спектр встроенных интерфейсов: Ethernet (IEC 61850-8-1 MMS/GOOSE, IEC 61850-9-2 Sampled Values, Modbus TCP), последовательные порты (IEC 60870-5-103, Modbus RTU, DNP3).
- Точность измерений: Высокий класс точности (обычно 0.5% для токов и напряжений).
- Механика: Компактный корпус для монтажа в релейный отсек шкафа или на панель.
Преимущества и отличительные особенности:
- Комплексность в одном устройстве: Реле REC650 объединяет множество функций (защита, АПВ, измерение, регистрация, управление), заменяя целый набор отдельных электромеханических и электронных реле, что упрощает проектирование, монтаж и обслуживание.
- Гибкость и адаптируемость: Логика срабатывания, характеристики защит и комбинации функций могут быть гибко настроены под конкретные параметры защищаемой линии и требования энергосистемы с помощью программного обеспечения PCM600.
- Поддержка цифровых подстанций: Полная поддержка стандарта МЭК 61850, включая GOOSE для быстрого обмена сигналами между устройствами (например, для межблочных блокировок) и Sampled Values для работы с цифровыми выходами трансформаторов тока (ЦТТ).
- Продвинутые алгоритмы защиты: Использование современных алгоритмов обработки сигналов обеспечивает высокую скорость, чувствительность и устойчивость защит к переходным процессам (броскам намагничивающего тока, качаниям мощности).
- Мощные средства анализа: Встроенный осциллограф с записью COMTRADE позволяет детально анализировать процессы, предшествовавшие и сопровождавшие отключение, что критически важно для расследования инцидентов.
- Интеграция в АСУ ТП: Благодаря открытым протоколам, ABB REC650 1MRK008514-AA легко интегрируется в современные системы SCADA и управления подстанцией.
Применение в различных отраслях промышленности:
- Энергетика (распределительные сети): Защита исходящих фидеров на промышленных, городских и коммунальных подстанциях.
- Промышленность с собственной генерацией: Защита линий внутренней распределительной сети крупных заводов, нефтеперерабатывающих комплексов, горно-обогатительных комбинатов.
- Инфраструктура: Подстанции аэропортов, железных дорог, портов.
- Объекты возобновляемой энергетики: Подстанции ветровых и солнечных электростанций.
Сравнение с аналогами других производителей и устаревшими защитами:
Реле ABB REC650 является прямым конкурентом устройств защиты фидера от Siemens (SIPROTEC 7SA), Schneider Electric (Sepam), GE (Multilin). По сравнению с устаревшими электромеханическими или аналоговыми электронными защитами, оно предлагает на порядки более высокую функциональность, точность, диагностику и возможности связи. В рамках линейки ABB это устройство среднего класса, между более простыми сериями (например, REF) и самыми продвинутыми (REX).
Рекомендации по выбору и важные замечания:
- Профессиональное проектирование: Выбор и настройка REC650 должны выполняться квалифицированным инженером-релейщиком на основе детального расчёта параметров короткого замыкания и релейной защиты для конкретной линии.
- Согласование (координация) защит: Времятоковые характеристики дистанционной и токовой защит должны быть тщательно согласованы с защитами смежных элементов сети (других линий, трансформаторов) для обеспечения селективности (каскадного отключения).
- Конфигурация ПО: Работа с устройством невозможна без программного обеспечения PCM600 и соответствующего конфигурационного файла (CID/SCD для МЭК 61850). Необходимо планировать этап инжиниринга и настройки.
- Организация цифровых каналов связи: При использовании функций GOOSE или Sampled Values по МЭК 61850 требуется тщательное проектирование сетевой инфраструктуры подстанции (VLAN, приоритеты трафика).
- Комплексные испытания: Перед вводом в эксплуатацию обязательны полномасштабные испытания с подачей токов и напряжений от реле-тестера для проверки правильности подключения ТТ/ТН, настройки всех защит и логики АПВ.
