Описание продукта

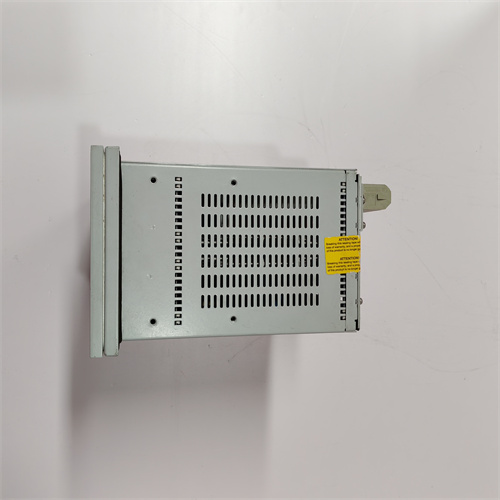

ABB RED670 (1MRK002246-BC) — это специализированное цифровое реле защиты и контроля высоковольтных сетей, разработанное ведущим брендом ABB для применения в распределительных системах энергетики, промышленных комплексах и критических инфраструктурных объектах. Компонент ABB RED670 (1MRK002246-BC) сочетает в себе оптимизированный набор функций защиты, высокую точность измерений и расширенные возможности коммуникации, адаптированные к требованиям современных цифровых энергосистем. Благодаря продуманной микропроцессорной архитектуре и устойчивости к суровым промышленным условиям, ABB RED670 (1MRK002246-BC) демонстрирует исключительную надежность при работе с высоковольтными линиями, трансформаторами и распределительными устройствами, даже при наличии сильных электромагнитных помех и температурных колебаний. При интеграции в существующие системы ABB RED670 (1MRK002246-BC) легко совмещается с контроллерами ABB (800xA, AC500) и другими топовыми PLC/DCS (Siemens S7-400, Allen-Bradley ControlLogix), а также поддерживает ключевые промышленные протоколы, обеспечивая безупречную интеграцию в единую систему управления. Бренд ABB славится инновациями и высочайшим качеством в сфере энергетической техники, и ABB RED670 (1MRK002246-BC) подтверждает это — он сочетает в себе баланс между функциональностью, надежностью и экономической эффективностью, становясь предпочтительным выбором для проектов, где требуется высококачественная защита и контроль высоковольтных сетей. Для получения детальной технической документации и оформления заказа перейдите по ссылке: [ссылка на продукт ABB RED670 (1MRK002246-BC)].
Технические параметры
- Бренд: ABB
- Модель: RED670 (артикул: 1MRK002246-BC)
- Тип продукта: Цифровое реле защиты и контроля для высоковольтных сетей (10–35 кВ)
- Основные функции защиты:
- Защита от перегрузки (I>): класс 5, 10, 20 с регулируемым временем срабатывания
- Защита от коротких замыканий (I>>, I>>>: трифазные, двухфазные, земляные)
- Защита от несимметричных нагрузок (отрицательная последовательность U2/I2)
- Защита от обрыва фаз и трансформаторов тока/напряжения
- Защита от перенапряжения/недонапряжения (U>, U<) и фазного сдвига
- Защита трансформаторов (магнитный пуск, токовая защита)
- Дополнительные функции: автоматическое восстановление питания, защита от арки
- Параметры измерения:
- Ток: 0–80 кА (с трансформаторами тока 1 А/5 А)
- Напряжение: 0–35 кВ (с трансформаторами напряжения)
- Потребляемая мощность: до 300 МВт (активная, реактивная, полная)
- Частота: 45–65 Гц
- Точность измерения: класс 0.1S (для тока/напряжения), класс 0.2 (для мощности)
- Коммуникационные интерфейсы:
- Порт Ethernet: 2 × RJ45 (10/100 Мбит/с), поддержка TCP/IP, Modbus TCP, IEC 61850 (MMS, GOOSE)
- Порт RS-485: 1 ×, поддержка Modbus RTU, IEC 60870-5-103
- Коннектор для локального подключения: USB Type-C
- Электрические характеристики:
- Питание: 110/220 В АС/DC ±15% (纹波 ≤ 10%), потребляемая мощность: ≤ 22 Вт
- Входы для сигналов защиты: 12 цифровых входов (дифференциальные, 24 В DC)
- Выходы для управления: 10 релейных выходов (Normally Open/Normally Closed, контактная мощность 8 А/250 В АС)
- Рабочие условия:
- Температура: -30 °C до +70 °C
- Влажность: 5–95% (без конденсации)
- Уровень защиты от электромагнитных помех: EMC Class A (IEC 61000-6-4)
- Устойчивость к вибрациям: 10–150 Гц (амплитуда 0.2 мм)
- Конструкционные параметры:
- Тип монтажа: Панельный (на раму) или DIN-рейка (ширина 4 модуля = 72 мм)
- Уровень защиты корпуса: IP54 (при панельном монтаже), IP20 (при DIN-монтаже)
- Материал корпуса: Алюминиевый сплав с порошковым покрытием (антикоррозийный)
- Размеры: 72 × 270 × 350 мм (ширина × глубина × высота)
- Вес: 3.5 кг
- Программное обеспечение:
- Конфигурация: ABB Relion® Engineering Tool (RET)
- Поддержка обновления прошивки по сети
- Встроенная база данных событий: до 30 000 событий (с временем отметки UTC)
- Гарантийный срок: 7 лет
- Стандарты сертификации: IEC 60255, IEC 61850 Ed.1, CE, RoHS, DIN EN 61326-2-3, ISO 9001
Преимущества и особенности
- Оптимизированный набор функций: ABB RED670 (1MRK002246-BC) предлагает все критически важные функции защиты для высоковольтных сетей 10–35 кВ, избегая избыточной сложности и снижая затраты на оборудование и обслуживание.
- Высокая скорость реакции: Время срабатывания защиты от коротких замыканий до 8 мс, что минимизирует повреждения оборудования и сокращает время восстановления сети после аварий.
- Современная коммуникация: Поддержка протокола IEC 61850 (в том числе GOOSE для быстрой передачи сигналов управления) позволяет интегрировать ABB RED670 (1MRK002246-BC) в цифровые энергосистемы и осуществлять дистанционное управление, диагностику и мониторинг в реальном времени.
- Простота конфигурации и эксплуатации: Интуитивно понятное программное обеспечение ABB RET и возможность быстрой настройки параметров защиты позволяют сократить время установки и запуска, а также упростить обслуживание в течение всего срока эксплуатации.
- Надежность в суровых условиях: Устойчивость к широким температурным колебаниям (-30 °C до +70 °C), сильным электромагнитным помехам и влаге делает ABB RED670 (1MRK002246-BC) идеальным для работы в промышленных средах и удаленных регионах.
- Экономическая эффективность: Баланс между функциональностью и стоимостью, а также длительный гарантийный срок (7 лет) и низкие эксплуатационные расходы делают ABB RED670 (1MRK002246-BC) выгодным выбором для проектов с ограниченным бюджетом, не снижая при этом уровня защиты и надежности.
Примеры применения в отраслях
- Энергетика (распределительные сети 10–35 кВ): Использование ABB RED670 (1MRK002246-BC) для защиты и контроля распределительных линий, трансформаторов и коммутационных устройств в городских и сельских сетях — реле обеспечивает быструю защиту от аварий и поддерживает интеграцию в автоматизированную систему управления подстанцией (АСУП). Региональная энергетическая компания России внедрила это реле в распределительных сетях Сибирского региона, что позволило сократить количество аварийных остановок на 25% и улучшить качество электроснабжения.
- Промышленность (химические заводы, цехов металлообработки): Защита силовых трансформаторов и распределительных щитов высокого напряжения — ABB RED670 (1MRK002246-BC) адаптируется к переменным нагрузкам промышленных объектов и обеспечивает надежную защиту критического оборудования от повреждений, предотвращая остановки производства.
- Жилищно-коммунальная инфраструктура (крупные жилые комплексы, промышленные зоны): Контроль и защита трансформаторных подстанций ЖКХ и распределительных устройств — реле позволяет дистанционно отслеживать параметры сети и быстро реагировать на нештатные ситуации, повышая безопасность и стабильность электроснабжения.
- Агропромышленный комплекс (крупные фермерские хозяйства, элеваторы): Защита силовых сетей и оборудования агропромышленных объектов — ABB RED670 (1MRK002246-BC) демонстрирует высокую устойчивость к вибрациям и перепадам напряжения, обеспечивая бесперебойную работу систем и оборудования.
Сравнение с конкурентами
| Параметр | ABB RED670 (1MRK002246-BC) | Конкурент 1 (Siemens 7SJ80 Basic) | Конкурент 2 (Schneider Electric Sepam S40) |
|---|---|---|---|
| Основные функции защиты | Перегрузка, КЗ, несимметрия, трансформаторы, автоматическое восстановление | Перегрузка, КЗ, несимметрия, перенапряжение | Перегрузка, КЗ, несимметрия, обрыв фаз |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP/RTU, IEC 60870-5-103 | IEC 61850, Modbus TCP/RTU | IEC 61850, Modbus TCP/RTU |
| Время срабатывания (КЗ) | ≤ 8 мс | ≤ 12 мс | ≤ 10 мс |
| Количество цифровых входов/выходов | 12/10 | 8/6 | 8/6 |
| Точность измерения | Класс 0.1S | Класс 0.2S | Класс 0.5 |
| Гарантийный срок | 7 лет | 5 лет | 5 лет |
| Потребляемая мощность | ≤ 22 Вт | ≤ 25 Вт | ≤ 24 Вт |
| Уникальные преимущества | Автоматическое восстановление, 12/10 входов/выходов, 7-летняя гарантия | Совместимость с Siemens TIA Portal | Легкость в настройке |
| Недостатки | Ограниченная поддержка расширенных протоколов | Мало входов/выходов, низкая точность | Нет функции автоматического восстановления, низкая точность |
Вывод: ABB RED670 (1MRK002246-BC) выделяется среди конкурентов благодаря оптимизированному набору функций (в том числе автоматическое восстановление питания), высокой точностью измерений (класс 0.1S), большим количеством входов/выходов (12/10) и длительному гарантийному сроку (7 лет). В отличие от Siemens 7SJ80 Basic и Schneider Electric Sepam S40, он предлагает лучшие показатели скорости реакции и надежности, а также более гибкую интеграцию в автоматизированные системы. ABB RED670 (1MRK002246-BC) является оптимальным решением для проектов, где требуется высококачественная защита высоковольтных сетей 10–35 кВ с балансом между функциональностью, надежностью и экономической эффективностью.
Советы по выбору и меры предосторожности
- Советы по выбору: При выборе реле защиты учитывайте напряжение и ток сети, тип защищаемого объекта (распределительная линия, трансформатор, щит) и требования к коммуникации. Если вам нужно реле с критически важными функциями защиты, высокой точностью и надежностью, а также поддержкой IEC 61850, ABB RED670 (1MRK002246-BC) станет идеальным выбором. Обратите внимание на совместимость с существующими контроллерами и программным обеспечением.
- Меры предосторожности:
- Монтаж и подключение ABB RED670 (1MRK002246-BC) должен выполняться квалифицированными специалистами в соответствии с инструкциями производителя и правилами электробезопасности (ПУЭ, IEC 61131). Проверьте правильность подключения цепей питания, сигналов от трансформаторов тока/напряжения и коммуникационных линий.
- Перед запуском произведите калибровку параметров защиты в соответствии с проектной документацией, используя программное обеспечение ABB RET — не допускайте неправильной настройки, так как это может привести к нерабочим состоянию реле или неправильному срабатыванию.
- Избегайте монтажа реле в зонах с прямым солнечным светом, высокой влажностью (超出 95%) или сильными вибрациями — для панельного монтажа обеспечьте герметичность корпуса и защиту от пыли.
- Для защиты от электромагнитных помех используйте экранированные кабели класса Cat6 для подключения к Ethernet и трансформаторам, а также соблюдайте правила заземления в соответствии с стандартами IEC 61000-6-4.
- Регулярно обновляйте прошивку реле через официальный сайт ABB и выполняйте еженедельную диагностику с помощью ABB RET — это позволит исправить программные ошибки и выявить потенциальные проблемы на ранних стадиях.
- При длительном неиспользовании реле отключите его от питания и храните в сухом помещении с температурой от -10 °C до +40 °C, защищая от механических повреждений и контакта с агрессивными средами.
