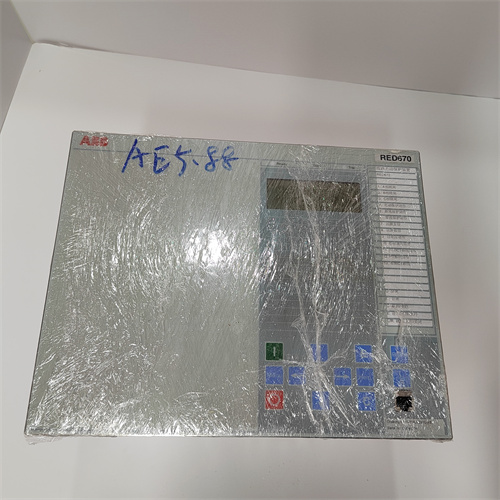

ABB RED670 – Универсальное решение для защиты и контроля в распределительных сетях
ABB RED670 – это многофункциональный релей защиты и контроля, разработанный компанией ABB для обеспечения высокой надежности и эффективности работы распределительных сетей электроэнергетики. Компонент ABB RED670 сочетает в себе передовые технологии защиты, точный мониторинг параметров и гибкую возможность интеграции в современные автоматизированные системы управления (АСУТП), что делает его важным элементом для промышленных объектов, энергетических компаний и инфраструктурных проектов. Важно отметить, что ABB RED670 проектирован с учетом самых строгих международных стандартов, что гарантирует его устойчивость даже в самых сложных эксплуатационных условиях. Благодаря интуитивно понятному интерфейсу и расширенным диагностическим функциям, ABB RED670 значительно упрощает процессы монтажа, настройки и технического обслуживания, снижая эксплуатационные издержки для пользователей.
Описание продукта
ABB RED670 представляет собой цифровой релей защиты, предназначенный для защиты линий электропередач, трансформаторов, распределительных устройств и других элементов электроэнергетических систем. Устройство ABB RED670 поддерживает широкий спектр функций защиты, включая перегрузку, короткое замыкание, несимметричные режимы и защиту от земляного замыкания, а также обеспечивает точный сбор и обработку данных о состоянии сети. Особенно ценным преимуществом ABB RED670 является его модульная конструкция, которая позволяет подобрать оптимальный комплект функций под конкретные задачи пользователя, а также легко расширять возможности устройства в будущем. ABB RED670 может работать как в автономном режиме, так и в составе распределенных систем управления, взаимодействуя с другими устройствами через стандартные коммуникационные интерфейсы.
Технические параметры
- Тип устройства: Цифровой релей защиты и контроля
- Номинальное напряжение: 110/220 В (АС/DC)
- Пределы измерения тока: 0,1 – 63 кА
- Пределы измерения напряжения: 10 – 72,5 кВ
- Точность измерений: Класс 0,2 для тока и напряжения
- Коммуникационные интерфейсы: IEC 61850, Modbus, DNP3.0, IEC 60870-5-103
- Операционные температуры: -40 °C до +70 °C
- Класс защиты: IP54 (наружная часть), IP20 (внутренняя часть)
- Масса: до 5 кг
- Габаритные размеры: 448 × 267 × 180 мм (ширина × высота × глубина)
- Функции контроля: Управление контакторами, автоматические реключения, логические блоки
Преимущества и особенности
- Многофункциональность: ABB RED670 сочетает в себе функции защиты, контроля, мониторинга и коммуникации, заменяя несколько специализированных устройств, что сокращает затраты на оборудование и монтаж.
- Высокая надежность: Прочный дизайн и использование высококачественных компонентов обеспечивают стабильную работу ABB RED670 в сложных климатических и эксплуатационных условиях, а также длительный срок службы (более 15 лет при правильном использовании).
- Гибкая интеграция: Поддержка стандартов IEC 61850 и других коммуникационных протоколов позволяет легко интегрировать ABB RED670 в существующие и новые автоматизированные системы управления, обеспечивая беспрепятственное обмен данными с верхними уровнями управления.
- Простота эксплуатации: Интуитивно понятный веб-интерфейс и локальный дисплей с кнопочным управлением упрощают настройку, конфигурацию и диагностику ABB RED670, не требуя специального обучения персонала.
- Модульность: Возможность выбора и добавления функциональных модулей позволяет адаптировать ABB RED670 под конкретные задачи пользователя, а также расширять его возможности без замены всего устройства.
- Точность измерений и защиты: Класс точности 0,2 для измерений и быстрая реакция на аномалии в сети (время реакции до 1 мс) гарантируют эффективную защиту оборудования и минимизацию потерь при возникновении нештатных ситуаций.
Примеры применения в отраслях
- Энергетика: ABB RED670 широко используется в распределительных сетях электропередач напряжением 10-72,5 кВ, защищая линии, трансформаторы и распределительные пункты. Например, в российской энергетической компании «Россети» ABB RED670 установлен на объектах современзации распределительных сетей в Сибири, обеспечивая контроль и защиту ключевых элементов инфраструктуры.
- Промышленность: В металлургических заводах, химических предприятиях и заводах машиностроения ABB RED670 защищает производственное оборудование от перегрузок и коротких замыканий, поддерживая непрерывность производства. Например, на заводе «Норникель» ABB RED670 интегрирован в систему управления энергоснабжения, обеспечивая стабильную работу технологических линий.
- Инфраструктура: В аэропортах, портах, крупных торговых центрах и жилых комплексах ABB RED670 используется для защиты электроэнергетических систем, обеспечивая безопасность и надежность энергоснабжения. Например, в международном аэропорту «Шереметьево» ABB RED670 защищает распределительные щиты, отвечающие за освещение, климат-контроль и работу авиационных систем.
- Транспорт: В электропередачах железных дорог и городского транспорта (метро, троллейбусы) ABB RED670 обеспечивает защиту линий электропередач и подстанций, поддерживая бесперебойную работу транспортного инфраструктуры.
Сравнение с конкурентами
| Параметр | ABB RED670 | Конкурентский продукт (например, Siemens 7SJ68) | Преимущество ABB RED670 |
|---|---|---|---|
| Функциональность | Защита, контроль, мониторинг, коммуникация | Основные функции защиты и контроля | Широкий спектр встроенных функций, замена нескольких устройств |
| Коммуникационные протоколы | IEC 61850, Modbus, DNP3.0, IEC 60870-5-103 | IEC 61850, Modbus | Поддержка дополнительных протоколов (DNP3.0, IEC 60870-5-103), лучшая совместимость |
| Точность измерений | Класс 0,2 | Класс 0,5 | Более высокая точность, более надежный мониторинг параметров сети |
| Модульность | Полностью модульная конструкция | Ограниченная модульность | Возможность гибкой настройки и расширения функциональности |
| Время реакции | До 1 мс | До 3 мс | Быстрее реакция на аномалии, снижение риска повреждения оборудования |
| Эксплуатационные температуры | -40 °C до +70 °C | -25 °C до +65 °C | Работа в более широких климатических условиях, подход для суровых регионов |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип защищаемого оборудования (линия, трансформатор, распределительное устройство) и требуемые функции защиты, чтобы выбрать оптимальный комплект модулей для ABB RED670.
- Учтите параметры электроэнергетической сети (напряжение, ток, тип коммуникационных протоколов), чтобы обеспечить совместимость ABB RED670 с существующей инфраструктурой.
- Оцените будущие потребности в расширении функциональности – модульная конструкция ABB RED670 позволяет добавлять новые функции без замены устройства.
- Предпочитайте официальных дилеров ABB для покупки ABB RED670 – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку.
Меры предосторожности
- Монтаж и настройку ABB RED670 должен выполнять квалифицированный персонал с опытом работы с цифровыми релеями защиты и автоматизированными системами.
- Перед монтажом проверьте исправность корпуса и компонентов ABB RED670, а также соответствие напряжения питания и параметров сети техническим требованиям устройства.
- Во время эксплуатации регулярно проводите диагностику ABB RED670 через веб-интерфейс или специализированное программное обеспечение, чтобы выявить возможные неполадки в ранней стадии.
- Не подвергайте ABB RED670 воздействию влаги, пыли, химических веществ и сильных механических нагрузок – соблюдайте условия эксплуатации, указанные в технической документации.
- При замене модулей или обслуживании ABB RED670 обязательно отключите питание и следуйте инструкциям производителя, чтобы избежать повреждения оборудования или электрошока.
