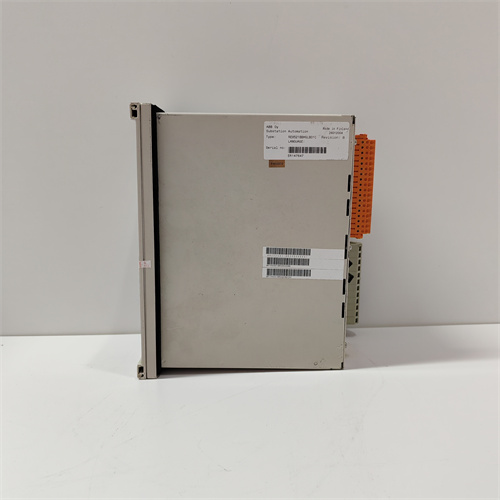

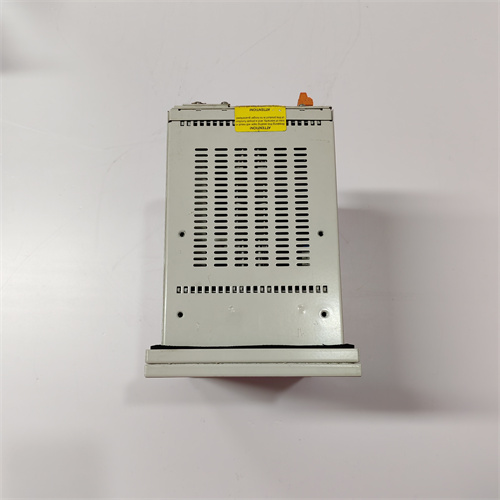

ABB RED670 6I6U32DI48DO – Мощное решение для защиты и автоматизации промышленных систем
ABB RED670 6I6U32DI48DO – это многофункциональный цифровой релей защиты и контроля от компании ABB, специализированный на работе с расширенным набором аналоговых и цифровых сигналов. Устройство ABB RED670 6I6U32DI48DO сочетает в себе передовые технологии защиты, высокоточное измерение параметров и расширенные возможности управления, что делает его идеальным выбором для сложных промышленных объектов, энергетических систем и инфраструктурных проектов в России. Особенно ценным преимуществом ABB RED670 6I6U32DI48DO является его расширенная конфигурация входов/выходов, позволяющая интегрировать большое количество сенсоров и исполнительных механизмов без дополнительного оборудования. Благодаря надежному дизайну и адаптации к суровым климатическим условиям, ABB RED670 6I6U32DI48DO гарантирует стабильную работу в самых требовательных эксплуатационных средах.
Описание продукта
ABB RED670 6I6U32DI48DO представляет собой универсальный цифровой релей, разработанный для защиты линий электропередач (10–72,5 кВ), трансформаторов, распределительных устройств и комплексных промышленных технологических линий. Компонент ABB RED670 6I6U32DI48DO отличается расширенным набором интерфейсов: 6 аналоговых входов для тока (6I), 6 аналоговых входов для напряжения (6U), 32 цифровых входов (32DI) и 48 цифровых выходов (48DO), что позволяет ему эффективно собирать данные от множества сенсоров и управлять различными исполнительными механизмами. Одной из ключевых особенностей ABB RED670 6I6U32DI48DO является его гибкая программная конфигурация, поддерживающая создание сложных логических схем управления и интеграцию в современные автоматизированные системы (АСУТП, SCADA, DCS). ABB RED670 6I6U32DI48DO поддерживает все актуальные коммуникационные протоколы, обеспечивая беспрепятственное взаимодействие с другими устройствами в составе распределенных систем, а также может работать в автономном режиме при необходимости.
Технические параметры
- Тип устройства: Цифровой релей защиты и контроля с расширенными входами/выходами
- Номинальное напряжение питания: 110/220 В (АС/DC), допуск ±15%
- Аналоговые входы:
- Ток (6I): 0,1 – 63 кА (напряжение трансформатора тока: 1 А/5 А), класс точности 0,2
- Напряжение (6U): 10 – 72,5 кВ (напряжение трансформатора напряжения: 100 В), класс точности 0,2
- Цифровые входы (32DI): Тип – сухих контактов, напряжение управления: 24 В DC
- Цифровые выходы (48DO): Тип – релейные контакты, максимальный ток нагрузки: 5 А/250 В АС
- Коммуникационные интерфейсы: IEC 61850 (MMS, GOOSE, Sampled Values), Modbus TCP/RTU, DNP3.0, IEC 60870-5-103
- Время реакции на аномалии: До 1 мс (для основных защитных функций)
- Операционные температуры: -40 °C до +70 °C
- Класс защиты по IP: IP54 (внешняя панель), IP20 (внутренние компоненты)
- Габаритные размеры: 448 × 267 × 220 мм (ширина × высота × глубина)
- Масса: 5,8 кг (без дополнительных модулей)
- Функции защиты: Перегрузка, короткое замыкание, земляное замыкание, несимметричные режимы, термическая защита
- Функции контроля: Автоматические реключения (до 4 циклов), логические блоки (до 150 программных элементов), управление технологическими процессами
- Диагностика: Встроенная диагностика аппаратного и программного обеспечения, регистрация событий (до 15 000 записей)
- Сертификации: ГОСТ Р, IEC 61850, IEC 60255, IEEE C37.238
Преимущества и особенности
- Расширенная конфигурация входов/выходов: ABB RED670 6I6U32DI48DO оснащен 6 аналоговыми входами для тока/напряжения и 80 цифровыми входами/выходами, что позволяет интегрировать большое количество сенсоров и исполнительных механизмов, отказавшись от дополнительного коммутационного оборудования.
- Многофункциональность: Комбинация защитных, контрольно-измерительных и автоматизационных функций делает ABB RED670 6I6U32DI48DO универсальным решением для сложных объектов, заменяя несколько специализированных устройств и сокращая затраты на оборудование.
- Высокая надежность и адаптация к суровым условиям: Прочный корпус и использование высококачественных компонентов обеспечивают стабильную работу ABB RED670 6I6U32DI48DO в широком диапазоне температур и условиях повышенной вибрации, пыльности – идеально для российских регионов.
- Гибкая интеграция и коммуникация: Поддержка всех современных протоколов (в том числе IEC 61850) позволяет легко интегрировать ABB RED670 6I6U32DI48DO в существующие АСУТП и SCADA-системы, обеспечивая беспрепятственное обмен данными с верхними уровнями управления.
- Простота настройки и эксплуатации: Интуитивно понятный веб-интерфейс и цветной локальный дисплей позволяют быстро конфигурировать входы/выходы, настраивать защитные функции и диагностировать ABB RED670 6I6U32DI48DO без специального обучения персонала.
- Точность и скорость: Класс точности 0,2 для измерений и время реакции до 1 мс гарантируют эффективную защиту оборудования от повреждений и своевременное управление технологическими процессами.
- Модульность и расширяемость: Возможность подключения дополнительных коммуникационных или функциональных модулей позволяет адаптировать ABB RED670 6I6U32DI48DO под конкретные задачи и расширять его функциональность при модернизации объекта.
Примеры применения в отраслях
- Энергетика: ABB RED670 6I6U32DI48DO используется в крупных распределительных подстанциях и современных энергетических комплексах. Например, в рамках модернизации подстанций «Россети» в Сибирском федеральном округе ABB RED670 6I6U32DI48DO была установлена для защиты и управления линиями электропередач 35 кВ. Благодаря расширенным входам/выходам, устройство интегрировало 24 сенсора параметров сети и управляет 16 релеями, обеспечивая комплексный мониторинг и контроль.
- Промышленность: В металлургических, химических и нефтегазовых предприятиях ABB RED670 6I6U32DI48DO отвечает за защиту технологических линий и автоматизацию процессов. Например, на заводе «Татнефть» ABB RED670 6I6U32DI48DO управляет системами энергоснабжения добывающих установок, собирая данные от 30 датчиков давления и температуры и управляя 20 насосами и клапанами, что обеспечило снижение эксплуатационных издержек на 15%.
- Инфраструктура: В крупных портах, аэропортах и логистических центрах ABB RED670 6I6U32DI48DO обеспечивает защиту и управление энергетическими системами и грузоподъемным оборудованием. Например, в порту Владивосток ABB RED670 6I6U32DI48DO интегрировано в систему управления контейнерными терминалами, управляя 24 конвеерами и 16 кранов, а также защищая распределительные щиты от аномалий.
- Транспорт: В электропередачах железных дорог и метрополитенах ABB RED670 6I6U32DI48DO защищает подстанции сигнализации и коммуникаций. Например, в метрополитене Казани ABB RED670 6I6U32DI48DO управляет системами освещения, вентиляции и сигнализации на 5 станциях, интегрируя 40 датчиков и управляя 32 исполнительными механизмами.
Сравнение с конкурентами
| Параметр | ABB RED670 6I6U32DI48DO | Конкурентский продукт (Schneider Electric Sepam 80) | Преимущество ABB RED670 6I6U32DI48DO |
|---|---|---|---|
| Аналоговые входы | 6I + 6U (класс 0,2) | 4I + 4U (класс 0,5) | Больше входов, более высокая точность измерений |
| Цифровые входы/выходы | 32DI + 48DO | 16DI + 24DO | Двухкратное количество цифровых интерфейсов, возможность интеграции больше устройств |
| Время реакции | До 1 мс | До 2,5 мс | Быстрее реакция на аномалии, лучшая защита оборудования |
| Коммуникационные протоколы | IEC 61850 (все профили), Modbus, DNP3.0, IEC 60870-5-103 | IEC 61850 (базовый профиль), Modbus | Поддержка расширенных протоколов, лучшая совместимость с АСУТП |
| Операционные температуры | -40 °C до +70 °C | -20 °C до +65 °C | Работа в более широких климатических условиях |
| Логические блоки | До 150 элементов | До 80 элементов | Возможность создания более сложных схем управления |
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените количество необходимых аналоговых и цифровых сигналов – ABB RED670 6I6U32DI48DO идеально подходит для объектов с большим количеством сенсоров и исполнительных механизмов (более 20 устройств).
- Учтите тип защищаемого оборудования и требуемые защитные функции – подберите оптимальный комплект алгоритмов для ABB RED670 6I6U32DI48DO (например, дополнительные функции для трансформаторов или линии электропередач).
- Проверьте совместимость с существующей АСУТП – благодаря поддержке стандартных протоколов, ABB RED670 6I6U32DI48DO легко интегрируется в системы любого производителя.
- Купайте ABB RED670 6I6U32DI48DO через официальных дилеров ABB – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р и профессиональную техническую поддержку.
- Обратите внимание на климатические условия – ABB RED670 6I6U32DI48DO подходит для эксплуатации в регионах с суровым климатом (Сибирь, Дальний Восток).
Меры предосторожности
- Монтаж, настройку и обслуживание ABB RED670 6I6U32DI48DO должен выполнять квалифицированный персонал с опытом работы с цифровыми релеями и автоматизированными системами.
- Перед монтажом проверьте исправность корпуса, кабелей и контактов ABB RED670 6I6U32DI48DO, а также соответствие напряжения питания техническим требованиям.
- При настройке входов/выходов строго следуйте схемам подключения, указанным в технической документации, чтобы избежать коротких замыканий и повреждения устройства.
- Во время эксплуатации регулярно обновляйте программное обеспечение ABB RED670 6I6U32DI48DO через официальный портал ABB – это позволит получить новые функции и исправить возможные ошибки.
- Не подвергайте устройство воздействию влаги, химических веществ и сильных механических нагрузок – соблюдайте условия эксплуатации, указанные в паспорте продукта.
