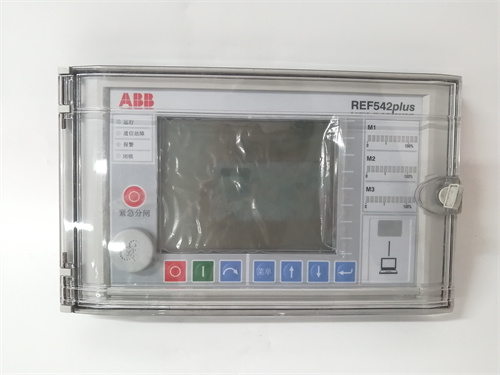

ABB REF541EM115AAAA

Технические параметры ABB REF541EM115AAAA

Защитные функции и алгоритмы:
- ABB REF541EM115AAAA поддерживает ключевые защиты для трансформаторов и линий:
  - Защита трансформаторов: дифференциальная защита (для выявления внутренних замыканий, точность ±5%), перегрузка по току (настраиваемый порог 105–180% номинала), температурная защита (по сигналу Pt100 датчиков обмоток/масла);
  - Защита линий: короткое замыкание (скорость реакции ≤5 мс), защита от несимметрии фаз (разница токов 5–30%), потеря фаз, контроль частоты (45–55 Гц для 50 Гц сетей);
  - Дополнительные защиты: защита от низкого/высокого напряжения (70–85% / 110–120% номинала), защита от возбуждения трансформатора, контроль активной/реактивной мощности;
  - Точность измерений: ±0,5% для токов, ±0,3% для напряжений, ±0,1 Гц для частоты — достаточная для среднеvoltaжных систем с умеренными требованиями к точности.
Интерфейсы и коммуникация:
- Входные сигналы: 3 канала для токов (от токовых трансформаторов до 5 А), 3 канала для напряжений (от напряжных трансформаторов до 100 В), 2 аналоговых входа (4–20 мА DC) для датчиков температуры/давления;
- Выходные сигналы: 6 релейных выходов (НО/НЗ) для управления выключателями и сигнализацией, 2 аналоговых выхода (4–20 мА DC) для мониторинга тока/напряжения;
- Коммуникация: встроенный Ethernet (Modbus TCP), RS-485 (Modbus RTU) — совместимость с системами автоматизации ABB (например, SCADA ABB Ability) и сторонними ПЛК/SCADA.
Защитные и эксплуатационные характеристики:
- Защита от помех: соответствие стандартам IEC 61000-6-2 (электромагнитная совместимость), galvanische изоляция 1500 В AC/1 мин между входами/выходами и шиной;
- Питание: 85–265 В AC / 110–300 В DC — универсальность для разных источников подстанций;
- Температурный диапазон: -20 °C до +60 °C, степень защиты: IP54 (панельное монтирование);
- Корпус: компактный, размеры 220 × 160 × 90 мм (высота × ширина × глубина) — удобство для размещения в небольших распределительных щитах.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Обзор продукта: ABB REF541EM115AAAA

ABB REF541EM115AAAA — это специализированное цифровое защитное реле для среднеvoltaжных трансформаторов и распределительных линий (10–35 кВ), разработанное ABB для комплексной защиты, контроля и мониторинга в энергетических и промышленных объектах. 它 сочетает оптимизированные алгоритмы для среднеvoltaжных систем, расширенную коммуникацию и простоту эксплуатации, что критически важно для надежности работы распределительных подстанций, промышленных энергосистем и городских электросетей. Полную техническую документацию, сертификаты и условия приобретения ABB REF541EM115AAAA можно найти по официальной ссылке (здесь будет размещена ваша предоставленная ссылка). Реле ABB REF541EM115AAAA отличается компактностью, устойчивостью к умеренным помехам и адаптацией к ограниченным условиям монтажа, что делает его подходящим для объектов с требованиями к балансу функциональности, экономичности и интеграции с современными системами автоматизации.

Технические параметры ABB REF541EM115AAAA

Защитные функции и алгоритмы:
- ABB REF541EM115AAAA поддерживает ключевые защиты для трансформаторов и линий:
  - Защита трансформаторов: дифференциальная защита (для выявления внутренних замыканий, точность ±5%), перегрузка по току (настраиваемый порог 105–180% номинала), температурная защита (по сигналу Pt100 датчиков обмоток/масла);
  - Защита линий: короткое замыкание (скорость реакции ≤5 мс), защита от несимметрии фаз (разница токов 5–30%), потеря фаз, контроль частоты (45–55 Гц для 50 Гц сетей);
  - Дополнительные защиты: защита от низкого/высокого напряжения (70–85% / 110–120% номинала), защита от возбуждения трансформатора, контроль активной/реактивной мощности;
  - Точность измерений: ±0,5% для токов, ±0,3% для напряжений, ±0,1 Гц для частоты — достаточная для среднеvoltaжных систем с умеренными требованиями к точности.
Интерфейсы и коммуникация:
- Входные сигналы: 3 канала для токов (от токовых трансформаторов до 5 А), 3 канала для напряжений (от напряжных трансформаторов до 100 В), 2 аналоговых входа (4–20 мА DC) для датчиков температуры/давления;
- Выходные сигналы: 6 релейных выходов (НО/НЗ) для управления выключателями и сигнализацией, 2 аналоговых выхода (4–20 мА DC) для мониторинга тока/напряжения;
- Коммуникация: встроенный Ethernet (Modbus TCP), RS-485 (Modbus RTU) — совместимость с системами автоматизации ABB (например, SCADA ABB Ability) и сторонними ПЛК/SCADA.
Защитные и эксплуатационные характеристики:
- Защита от помех: соответствие стандартам IEC 61000-6-2 (электромагнитная совместимость), galvanische изоляция 1500 В AC/1 мин между входами/выходами и шиной;
- Питание: 85–265 В AC / 110–300 В DC — универсальность для разных источников подстанций;
- Температурный диапазон: -20 °C до +60 °C, степень защиты: IP54 (панельное монтирование);
- Корпус: компактный, размеры 220 × 160 × 90 мм (высота × ширина × глубина) — удобство для размещения в небольших распределительных щитах.

Преимущества и особенности ABB REF541EM115AAAA

Оптимизация для среднеvoltaжных трансформаторов и интеграция:

Алгоритмы ABB REF541EM115AAAA учитывают специфику среднеvoltaжных трансформаторов (компенсация пусковых токов, контроль температуры масла), а встроенный Ethernet упрощает интеграцию с современными системами SCADA — это позволяет операторам дистанционно отслеживать состояние оборудования и анализировать архивы событий без посещения подстанции.
Простота настройки и диагностики:

Реле настраивается через интуитивно понятный локальный дисплей или ПО ABB (например, ABB Relion Setup Tool) — без необходимости специального обучения персонала. Встроенная диагностика отслеживает состояние входов/выходов и отправляет алерты в SCADA, сокращая время поиска неисправностей (например, обрыв кабеля к датчику температуры).
Экономичность и низкие затраты:

ABB REF541EM115AAAA сочетает необходимый набор защитных функций и современную коммуникацию без избыточных опций, что снижает первоначальную стоимость по сравнению с высокопроизводительными моделями для высоковольтных сетей. Длительный срок службы (MTBF ≥80 000 часов) и отсутствие необходимости частой калибровки минимизируют эксплуатационные затраты.

Примеры применения ABB REF541EM115AAAA

Энергетика: Распределительная подстанция 10 кВ:

На городской подстанции 10 кВ ABB REF541EM115AAAA защищает два трансформатора (по 10 МВА каждый) и четыре распределительных линий, питающих жилые районы. При возникновении короткого замыкания в одной из линий реле отключает соответствующий выключатель за 4,5 мс, изолируя поврежденный участок. Температурная защита контролирует температуру масла трансформаторов — при превышении >80 °C реле отправляет предупреждение в SCADA ABB Ability, позволяя операторам запустить систему охлаждения до аварии. Детали реализаций можно посмотреть по ссылке на ABB REF541EM115AAAA (здесь будет ваша предоставленная ссылка).
Промышленность: Энергосистема автомобильного завода:

В автомобильном заводе реле защищает среднеvoltaжный трансформатор, питающий линию сборочного конвейера. Оно контролирует перегрузку токов при пиковом режиме работы (например, массовом сборке автомобилей) и через Ethernet передает данные о состоянии трансформатора (ток, напряжение, температура) в локальный ПЛК. При несимметрии фаз (вызванной повреждением кабеля) реле отключает трансформатор, предотвращая выход из строя конвейера и остановку производства.

Сравнение с конкурентами и рекомендации по выбору

Параметр сравнения	ABB REF541EM115AAAA	Siemens 7SJ61	GE Multilin 369
Применение	Среднеvoltaжные трансформаторы/линии (10–35 кВ)	Среднеvoltaжные сети (10–35 кВ)	Среднеvoltaжные сети (10–35 кВ)
Скорость реакции	≤5 мс	≤3 мс	≤4 мс
Коммуникация	Ethernet + RS-485	Ethernet + RS-485	Ethernet + RS-485
Стоимость (условная)	Средняя	Высокая	Высокая

Рекомендации по выбору:

Выбирайте ABB REF541EM115AAAA если вам нужно экономичное и компактное защитное реле для среднеvoltaжных трансформаторов/линий (10–35 кВ) с современной коммуникацией (Ethernet). 它 оптимально сочетает функциональность, интеграбельность и доступную стоимость, особенно для городских подстанций и промышленных объектов с ограниченным бюджетом.
Для объектов с высокими требованиями к скорости реакции (≤3 мс) можно рассмотреть Siemens 7SJ61, но ABB REF541EM115AAAA более предпочтителен для большинства среднеvoltaжных сценариев с балансом параметров.
Перед покупкой подтвердите совместимость с вашими токовыми/напряжными трансформаторами и системой SCADA, а также изучите детальные спецификации по ссылке на ABB REF541EM115AAAA (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB REF541EM115AAAA

Правильная настройка дифференциальной защиты:

При подключении к трансформатору настройте коэффициенты трансформации в реле в соответствии с параметрами ваших токовых трансформаторов — неправильные настройки могут привести к ложным срабатываниям при пуске трансформатора.
Проверка коммуникации Ethernet:

При интеграции с SCADA убедитесь, что параметры Ethernet (IP-адрес, маска подсети, шлюз) настроены корректно — несоответствие может привести к потере связи и невозможности дистанционного мониторинга.
Регулярный осмотр и обновление прошивки:

Раз в год выполняйте визуальный осмотр реле — очищайте корпус от пыли, проверяйте состояние индикаторов и соединений. Обновляйте прошивку только до версий, рекомендованных ABB — новые версии исправляют мелкие уязвимости и улучшают стабильность работы.

: REF541EM115AAAA
