Описание продукта

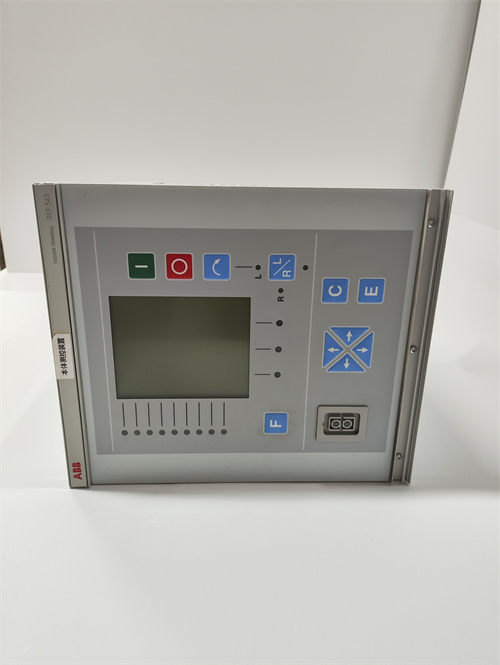

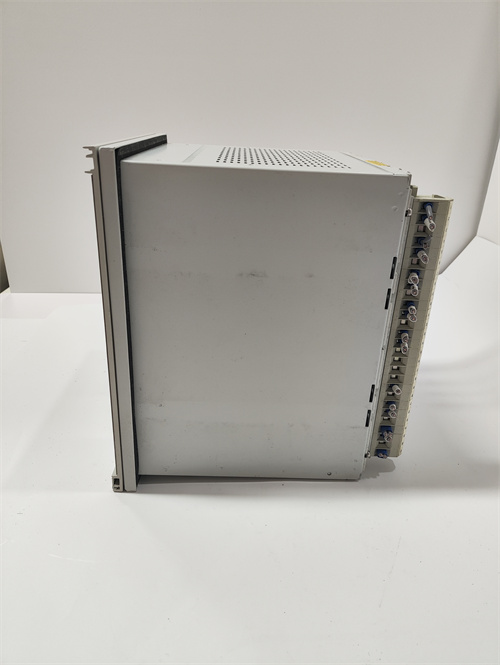

ABB REF542 (2RCA029395 HIM) — это специализированное цифровое реле защиты и контроля средневысоковольтных сетей с интегрированным человеко-машинным интерфейсом (HIM), разработанное ведущим брендом ABB для промышленных комплексов, распределительных систем энергетики и инфраструктурных объектов. Компонент ABB REF542 (2RCA029395 HIM) сочетает в себе расширенный набор функций защиты, высокоточное измерение параметров и удобный локальный интерфейс, что делает его идеальным для проектов, где требуется быстрый доступ к данным и настройкам без использования дополнительного оборудования. Благодаря улучшенной микропроцессорной архитектуре и устойчивости к суровым промышленным условиям, ABB REF542 (2RCA029395 HIM) демонстрирует исключительную надежность при защите трансформаторов, распределительных линий и коммутационных устройств, даже при наличии сильных электромагнитных помех и температурных колебаний. При интеграции в существующие системы ABB REF542 (2RCA029395 HIM) легко совмещается с контроллерами ABB (AC500, 800xA) и другими топовыми PLC/DCS (Siemens S7-300/400, Allen-Bradley CompactLogix), а также поддерживает ключевые промышленные протоколы, обеспечивая безупречную интеграцию в единую систему управления. Бренд ABB славится инновациями и высочайшим качеством в сфере энергетической техники, и ABB REF542 (2RCA029395 HIM) подтверждает это — он сочетает в себе функциональность, удобство эксплуатации и надежность, становясь предпочтительным выбором для средневысоковольтных сетей 6–35 кВ. Для получения детальной технической документации и оформления заказа перейдите по ссылке: [ссылка на продукт ABB REF542 (2RCA029395 HIM)].
Технические параметры
- Бренд: ABB
- Модель: REF542 (артикул: 2RCA029395 HIM)
- Тип продукта: Цифровое реле защиты и контроля с HIM для средневысоковольтных сетей (6–35 кВ)
- Основные функции защиты:
- Защита от перегрузки (I>): класс 5, 10, 20 с адаптивным временем срабатывания
- Защита от коротких замыканий (I>>, I>>>: трифазные, двухфазные, земляные, разрывная защита)
- Защита от несимметричных нагрузок (отрицательная последовательность U2/I2, косинус phi)
- Защита от обрыва фаз и трансформаторов тока/напряжения
- Защита от перенапряжения/недонапряжения (U>, U<) и фазного сдвига
- Защита трансформаторов (магнитный пуск, токовая защита, защита от перегрева)
- Дополнительные функции: автоматическое восстановление питания, защита от арки, регистрация аварийных процессов
- Параметры измерения:
- Ток: 0–80 кА (с трансформаторами тока 1 А/5 А)
- Напряжение: 0–35 кВ (с трансформаторами напряжения)
- Потребляемая мощность: до 300 МВт (активная, реактивная, полная)
- Частота: 45–65 Гц
- Точность измерения: класс 0.1S (для тока/напряжения), класс 0.2 (для мощности)
- Коммуникационные интерфейсы:
- Порт Ethernet: 2 × RJ45 (10/100 Мбит/с), поддержка TCP/IP, Modbus TCP, IEC 61850 (MMS, GOOSE)
- Порт RS-485: 1 ×, поддержка Modbus RTU, IEC 60870-5-103
- Коннектор для локального подключения: USB Type-C
- Интерфейс HIM (человеко-машинный):
- Дисплей: ЖК-дисплей 3.5 дюйма, разрешение 320×240 пикселей, контрастное изображение
- Клавиатура: 8 кнопок с подписью, поддержка навигации и быстрого доступа к основным функциям
- Индикаторы: LED-индикаторы статуса питания, защиты, аварий и коммуникации
- Функции интерфейса: отображение реальных параметров сети, просмотр истории событий, настройка параметров защиты (локально)
- Электрические характеристики:
- Питание: 110/220 В АС/DC ±15% (纹波 ≤ 10%), потребляемая мощность: ≤ 22 Вт
- Входы для сигналов защиты: 12 цифровых входов (дифференциальные, 24 В DC, с фильтрацией шума)
- Выходы для управления: 10 релейных выходов (Normally Open/Normally Closed, контактная мощность 8 А/250 В АС)
- Опциональные аналоговые входы/выходы: 4 AI (4–20 мА) + 2 AO (4–20 мА)
- Рабочие условия:
- Температура: -25 °C до +70 °C
- Влажность: 5–95% (без конденсации)
- Уровень защиты от электромагнитных помех: EMC Class A (IEC 61000-6-4)
- Устойчивость к вибрациям: 10–150 Гц (амплитуда 0.2 мм)
- Конструкционные параметры:
- Тип монтажа: DIN-рейка (ширина 4 модуля = 72 мм) или панельный
- Уровень защиты корпуса: IP20 (DIN-монтаж), IP54 (панельный монтаж с герметичными соединителями)
- Материал корпуса: Усиленный пластик с огнезащитным наполнением + алюминиевый каркас
- Размеры: 72 × 270 × 340 мм (ширина × глубина × высота)
- Вес: 3.3 кг
- Программное обеспечение:
- Конфигурация: ABB Relion® Engineering Tool (RET) + локальная настройка через HIM
- Поддержка обновления прошивки по сети и через USB
- Встроенная база данных событий: до 20 000 событий (с временем отметки UTC)
- Гарантийный срок: 7 лет
- Стандарты сертификации: IEC 60255, IEC 61850 Ed.1, CE, RoHS, DIN EN 61326-2-3, ISO 9001
Преимущества и особенности
- Интегрированный интерфейс HIM: ABB REF542 (2RCA029395 HIM) оснащен удобным ЖК-дисплеем и клавиатурой, что позволяет операторам быстро отслеживать параметры сети, просматривать историю аварий и настраивать реле локально, без необходимости подключения компьютера.
- Расширенная функциональность защиты: Включает разрывную защиту, регистрацию аварийных процессов и автоматическое восстановление питания, что критично для минимизации downtime и быстрого устранения неполадок.
- Высокая скорость реакции: Время срабатывания защиты от коротких замыканий до 10 мс, что минимизирует повреждения оборудования и экономические потери от остановок.
- Современная коммуникация: Поддержка протокола IEC 61850 (в том числе GOOSE) позволяет интегрировать ABB REF542 (2RCA029395 HIM) в цифровые энергосистемы и осуществлять дистанционное управление и диагностику в реальном времени.
- Надежность в суровых условиях: Устойчивость к широким температурным колебаниям (-25 °C до +70 °C) и сильным электромагнитным помехам делает реле подходящим для работы в промышленных средах и удаленных регионах.
- Простота эксплуатации: Интуитивно понятный интерфейс HIM и программное обеспечение ABB RET сокращают время обучения персонала и упрощают обслуживание в течение всего срока эксплуатации.
Примеры применения в отраслях
- Энергетика (распределительные сети 6–35 кВ): Использование ABB REF542 (2RCA029395 HIM) для защиты и контроля трансформаторных подстанций и распределительных линий — интегрированный HIM позволяет персоналу быстро реагировать на аварии и настраивать параметры без дополнительного оборудования. Региональная энергетическая компания России внедрила это реле в подстанциях Центрального региона, что позволило сократить время устранения неполадок на 30%.
- Промышленность (нефтегазовые комплексы, цехов металлообработки): Защита силовых трансформаторов и распределительных щитов среднего напряжения — ABB REF542 (2RCA029395 HIM) адаптируется к переменным нагрузкам и обеспечивает локальный доступ к данным, что критично для быстрого решения проблем на производстве.
- Жилищно-коммунальная инфраструктура (крупные жилые комплексы, бизнес-центры): Контроль и защита трансформаторных подстанций ЖКХ — интерфейс HIM позволяет техническому персоналу быстро отслеживать состояние сети и предпринимать оперативные меры при нештатных ситуациях.
- Транспортная инфраструктура (аэропорты, порты): Защита силовых кабелей и распределительных устройств — ABB REF542 (2RCA029395 HIM) демонстрирует высокую устойчивость к вибрациям и электромагнитным помехам, а локальный интерфейс упрощает обслуживание в труднодоступных местах.
Сравнение с конкурентами
| Параметр | ABB REF542 (2RCA029395 HIM) | Конкурент 1 (Siemens 7SJ62 with HMI) | Конкурент 2 (Schneider Electric Sepam S30 with HMI) |
|---|---|---|---|
| Основные функции защиты | Перегрузка, КЗ, несимметрия, трансформаторы, разрывная защита | Перегрузка, КЗ, несимметрия, перенапряжение | Перегрузка, КЗ, несимметрия, обрыв фаз |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP/RTU, IEC 60870-5-103 | IEC 61850, Modbus TCP/RTU | IEC 61850, Modbus TCP/RTU |
| Время срабатывания (КЗ) | ≤ 10 мс | ≤ 14 мс | ≤ 12 мс |
| Интерфейс HIM | ЖК-дисплей 3.5″, 8 кнопок, LED-индикаторы | ЖК-дисплей 2.8″, 6 кнопок | ЖК-дисплей 3.0″, 6 кнопок |
| Количество цифровых входов/выходов | 12/10 | 8/6 | 8/6 |
| Гарантийный срок | 7 лет | 5 лет | 5 лет |
| Потребляемая мощность | ≤ 22 Вт | ≤ 25 Вт | ≤ 23 Вт |
| Уникальные преимущества | Разрывная защита, удобный HIM с большим дисплеем, 7-летняя гарантия | Совместимость с Siemens TIA Portal | Легкость в настройке |
| Недостатки | Ограниченная поддержка расширенных протоколов Ed.2 | Мало входов/выходов, низкая точность | Нет функции автоматического восстановления |
Вывод: ABB REF542 (2RCA029395 HIM) выделяется среди конкурентов благодаря интегрированному HIM с удобным дисплеем, расширенной функциональностью защиты (разрывная защита), большему количеству входов/выходов (12/10) и длительному гарантийному сроку (7 лет). В отличие от Siemens 7SJ62 и Schneider Electric Sepam S30, он предлагает лучший локальный доступ к данным и настройкам, а также более высокую надежность и скорость реакции. ABB REF542 (2RCA029395 HIM) является оптимальным решением для проектов, где требуется надежная защита средневысоковольтных сетей 6–35 кВ с удобным локальным интерфейсом и балансом между функциональностью и экономической эффективностью.
Советы по выбору и мерам предосторожности
- Советы по выбору: При выборе реле защиты учитывайте необходимость локального доступа к параметрам, тип защищаемого объекта и требования к коммуникации. Если вам нужно реле с интегрированным HIM, расширенной функциональностью и поддержкой современных протоколов, ABB REF542 (2RCA029395 HIM) станет идеальным выбором. Обратите внимание на совместимость с существующими контроллерами и программным обеспечением.
- Меры предосторожности:
- Монтаж и подключение ABB REF542 (2RCA029395 HIM) должен выполняться квалифицированными специалистами в соответствии с инструкциями производителя и правилами электробезопасности (ПУЭ, IEC 61131). Проверьте правильность подключения цепей питания, сигналов и коммуникационных линий.
- Перед запуском произведите калибровку параметров через HIM или программное обеспечение ABB RET — не допускайте неправильной настройки, чтобы избежать неправильного срабатывания реле.
- Избегайте монтажа в зонах с прямым солнечным светом (чтобы защитить дисплей HIM) и высокой влажностью — для панельного монтажа используйте герметичные соединители.
- Для защиты от электромагнитных помех используйте экранированные кабели класса Cat6 для Ethernet и трансформаторов, а также соблюдайте правила заземления.
- Регулярно обновляйте прошивку через USB или сеть, и проверяйте состояние HIM (дисплей, кнопки) при еженедельном обслуживании.
- При длительном неиспользовании отключите реле от питания и храните в сухом помещении с температурой от -10 °C до +40 °C, защищая от механических повреждений.
