Описание

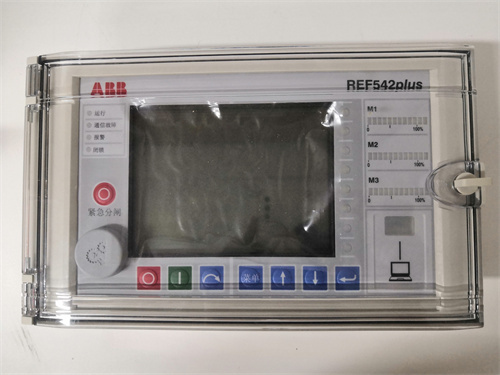

ABB REF542PLUS 1VCF750090802 — это высокопроизводительная модификация интеллектуального реле защиты и контроля среднего напряжения (1–36 кВ) из линейки ABB Relion, специализирующаяся на критических системах электроснабжения в энергетике и тяжелой промышленности. Оно сочетает адаптивные защитные алгоритмы, интегрированное мониторинга состояния (CMS) и расширенную коммуникацию с ПЛК/IIoT платформами, выступая ключевым элементом для предотвращения аварий и обеспечения устойчивости сложных распределительных сетей. В составе автоматизационных схем ABB REF542PLUS 1VCF750090802 легко интегрируется с контроллерами ABB (например, AC500) и другими марками ПЛК, передавая детализированные данные о состоянии трансформаторов и линий в реальном времени.
Описание продукта
ABB REF542PLUS 1VCF750090802 отличается от базовых моделей REF542PLUS наличием усиленной памяти для архивирования данных (до 10 лет) и встроенного интерфейса OPC UA (без дополнительных модулей) — это делает его идеальным для объектов с строгими требованиями к отчетности и интеграции в интеллектуальные электросети (Smart Grid). Реле оснащено многоядерным процессором ABB proprietary, обеспечивающим обработку сигналов за ≤0.5 мс — критично для быстрого реагирования на короткие замыкания и земляные токи в сетях с высокой мощностью нагрузки (например, электродные печи, генераторы ТЭС).
Особенностью ABB REF542PLUS 1VCF750090802 является адаптивная дифференциальная защита трансформаторов (87T) с алгоритмом компенсации несимметрии тока — он автоматически подавляет помехи от неравномерных нагрузок (например, неисправные электродвигатели), избегая ложных отключений, которые часто возникают у стандартных реле. Также ABB REF542PLUS 1VCF750090802 поддерживает полный набор промышленных протоколов: помимо IEC 61850 (GOOSE/MMS) и Modbus TCP, оно включает встроенный OPC UA и DNP3.0, что упрощает интеграцию с платформами анализа данных (например, ABB Ability) и системами SCADA любых брендов.
Для удобства настройки и диагностики ABB REF542PLUS 1VCF750090802 поддерживает программное обеспечение ABB PCM600 с модулем расширенного CMS — через него пользователи могут отслеживать температуру масла трансформатора, степень износа изоляции, уровень влажности и спектр гармоник, а также формировать автоматические отчеты в форматах PDF/Excel. В практическом применении ABB REF542PLUS 1VCF750090802 часто используется в трансформаторных подстанциях ТЭС, металлургических заводах и крупных химических комплексах — где отказ электроснабжения приводит к серьезным экономическим потерям или риску для безопасности. Дополнительно ABB REF542PLUS 1VCF750090802 имеет сертификацию по ГОСТ Р 54633-2011 и ГОСТ Р 51318.3.2-2007 (электромагнитная совместимость), что делает его подходящим для российских электросетей.
Технические параметры
- Тип устройства: Интеллектуальное реле защиты и контроля среднего напряжения (модификация с расширенным CMS)
- Диапазон номинального напряжения: 1–36 кВ (через трансформаторы напряжения ТН, соотношение ТН 100/√3 В)
- Диапазон номинального тока: 1 А / 5 А (через трансформаторы тока ТТ, соотношение ТТ настраиваемо)
- Специализированные функции:
- Адаптивная дифференциальная защита трансформаторов (87T) с компенсацией несимметрии
- Интегрированное CMS: температура масла (-20…+120 °C), влажность (0…100% RH), изоляция (0…1000 МОм)
- Архивное хранение данных до 10 лет (с точностью до миллисекунд)
- Основные защитные функции:
- Перегрузка (50/51) — с определенным/обратно пропорциональным временем
- Короткое замыкание (50/51) — с высоким/низким порогом
- Земляной ток (50N/51N) — для изолированных/эффективно заземленных сетей
- Защита от пере/недостатка напряжения (27/59)
- Защита от пере/недостатка частоты (81U/81O)

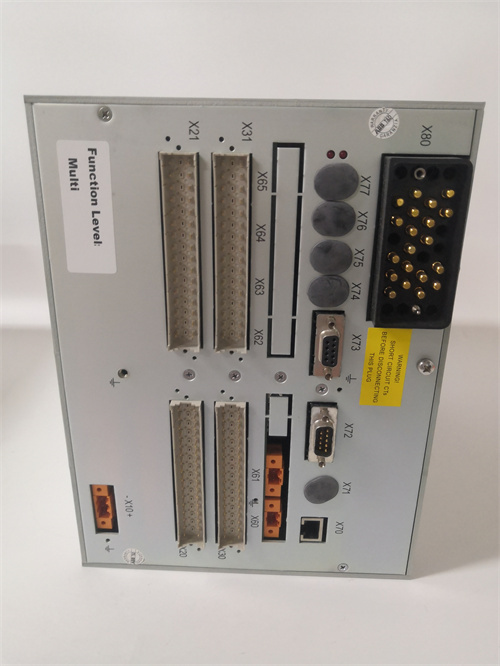

- Количество входов/выходов:
- 24 аналоговых входов (включая 10 для CMS и гармоник)
- 28 цифровых входов (для сигналов состояния оборудования)
- 16 релейных выходов (максимальный ток 5 А / 250 В АС)
- Точность измерений:
- Ток/напряжение: ±0.03% FS
- Температура масла: ±0.2% FS
- Гармоники (до 50-го порядка): ±0.5% FS
- Протоколы связи: IEC 61850 (GOOSE/MMS), Modbus TCP, OPC UA (встроенный), DNP3.0 (опционально)
- Устойчивость к помехам: EN 61000-6-2 (индустриальное окружение), иммунитет к импульсам ±4 kV
- Рабочая температура: -40 °C до +70 °C
- Хранилище данных: до 10 000 записей об авариях/CMS (RTC с батарейным резервом ≥15 лет)
- Класс защиты корпуса: IP54 (защита от пыли и попадания капель воды)
- Габариты: 280 мм × 200 мм × 150 мм (длина × ширина × глубина)
- Масса: 4.1 кг
- Источник питания: 110 В / 220 В АС/DC (±15% допуск), потребляемый ток ≤ 28 Вт
- Сертификации: IEC 60255, UL 508, CSA C22.2 No. 14, ГОСТ Р 54633-2011, ГОСТ Р 51318.3.2-2007
- Артикул ABB: 1VCF750090802 (полный маркер модели ABB REF542PLUS 1VCF750090802)
Преимущества и особенности
- Долговременное архивирование данных: ABB REF542PLUS 1VCF750090802 хранит данные о состоянии сети и авариях до 10 лет — это соответствует требованиям регулирующих органов энергетики и упрощает анализ долгосрочных тенденций (например, износ трансформатора).
- Встроенный OPC UA: Без дополнительных модулей реле интегрируется с IIoT платформами (ABB Ability, Siemens MindSphere), обеспечивая удаленный мониторинг и предиктивное обслуживание — снижая количество выездов технических специалистов.
- Адаптивная защита от несимметрии: Алгоритм в дифференциальной защите (87T) подавляет помехи от неравномерных нагрузок, гарантируя надежную работу в металлургических и промышленных сетях — где стандартные реле часто дают ложные срабатывания.
- Высокая точность и скорость: Точность измерений ±0.03% FS и обработка сигналов за ≤0.5 мс позволяют ABB REF542PLUS 1VCF750090802 детектировать даже малые аномалии (например, утечка тока в изоляции) и реагировать быстрее, чем аналоги — минимизируя риск повреждения оборудования.
- Прочность и универсальность: Корпус класса IP54, широкий диапазон рабочих температур (-40…+70 °C) и высокая иммунитет к помехам гарантируют работу реле в суровых условиях (открытые подстанции, жаркие цехы) с любыми типами ПЛК.
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловой электростанции ABB REF542PLUS 1VCF750090802 защищает основные трансформаторы (110/10 кВ). Интегрированное CMS отслеживает температуру масла и влажность — при превышении температуры 85 °C реле отправляет алерт в ПЛК ABB AC500 и архивирует событие. Через OPC UA данные передаются в ABB Ability, где инженеры анализируют износ трансформатора и планируют обслуживание за 6 месяцев до возможной неисправности.
- Металлургия (Сталелитейный завод): В сталелитейном заводе ABB REF542PLUS 1VCF750090802 контролирует трансформаторы, питающие электродные печи. Адаптивная компенсация несимметрии подавляет помехи от неисправных печей, избегая ложных отключений, а мониторинг гармоник через Modbus TCP передается в ПЛК Siemens S7-1500 — оптимизируя нагрузку на сеть.
- Химическая промышленность (Крупные комплексы): В химическом заводе ABB REF542PLUS 1VCF750090802 защищает трансформаторы, питающие системы подачи реактивных веществ. При снижении качества изоляции (сопротивление <500 МОм) реле отключает трансформатор и сигнализирует в ПЛК — данные о событии архивируются на 10 лет, что соответствует требованиям безопасности химической отрасли.
- Жилищно-коммунальное хозяйство (Городская энергетика): В городской распределительной подстанции ABB REF542PLUS 1VCF750090802 защищает трансформаторы 10/0.4 кВ. Через IEC 61850 данные о потреблении и состоянии трансформатора передаются в городскую SCADA — операторы могут отслеживать пиковые нагрузки и своевременно расширять сеть, обеспечивая стабильное электроснабжение жителей.
Сравнение с конкурентами
| Параметр | ABB REF542PLUS 1VCF750090802 | Аналог 1 (Siemens 7SJ80-5) | Аналог 2 (Schneider Sepam S90) |
|---|---|---|---|
| Архивное хранение данных | До 10 лет | До 2 лет | До 3 лет |
| OPC UA | Встроенный | Опциональный (дополнительный модуль) | Опциональный |
| Точность измерений (ток/напряжение) | ±0.03% FS | ±0.2% FS | ±0.1% FS |
| Время обработки сигнала | ≤0.5 мс | ≤1.2 мс | ≤1.0 мс |
| Аналоговые входы | 24 (включая 10 для CMS) | 14 (включая 4 для CMS) | 16 (включая 6 для CMS) |
| Сертификации | IEC, UL, ГОСТ Р | IEC, UL | IEC, CSA |
Преимущество ABB REF542PLUS 1VCF750090802 — это сочетание долговременного архивирования, встроенного OPC UA и высокой точности. По сравнению с аналогами оно обеспечивает более простую интеграцию в Smart Grid и соответствие строгим требованиям энергетических объектов, снижая общую стоимость автоматизации.
Советы по выбору и предостережения
Советы по выбору
- По требованиям к архивации: Если нуждается в хранении данных ≥5 лет (например, ТЭС, крупные подстанции), выбирайте ABB REF542PLUS 1VCF750090802 — аналоги не поддерживают такое длительное архивирование без дополнительных хранилищ.
- По интеграции с IIoT: Для подключения к платформам ABB Ability/Siemens MindSphere выбирайте эту модель — встроенный OPC UA избавляет от покупки дополнительных модулей, снижая затраты.
- По условиям нагрузки: Для сетей с несимметричными нагрузками (металлургия, промышленность) ABB REF542PLUS 1VCF750090802 подходит лучше благодаря адаптивной защите — оно избежит ложных отключений, которые критично для непрерывного производства.
Предостережения
- Настройка OPC UA: При интеграции с IIoT платформами убедитесь, что адрес и авторизация OPC UA настроены корректно — ошибки в настройках приведут к потере данных и невозможности удаленного мониторинга ABB REF542PLUS 1VCF750090802.
- Обновление прошивки: Раз в 3 месяца обновляйте прошивку через ABB PCM600 — новые версии исправляют ошибки в CMS и алгоритмах защиты, а также улучшают совместимость с ПЛК.
- Бэкап архива: Ежеквартально создавайте бэкап архивированных данных на внешнее хранилище — это предотвратит потерю информации при сбое памяти реле.
- Монтаж: Монтируйте реле в шкафы с принудительной вентиляцией при работе ≥50 °C — из-за мощного процессора и CMS ABB REF542PLUS 1VCF750090802 генерирует больше тепла, чем базовые модели.
