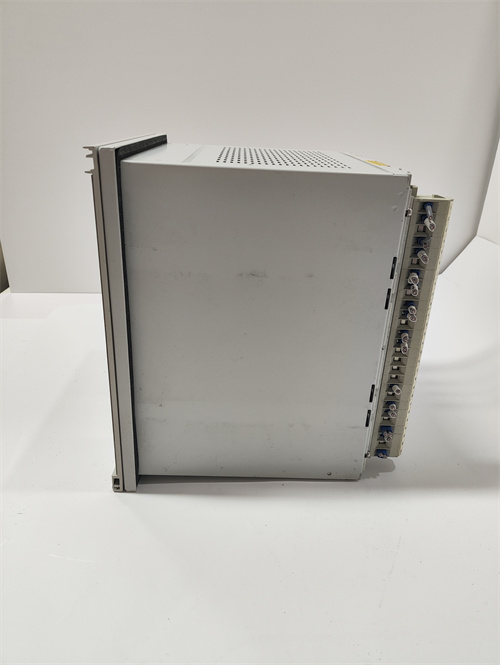

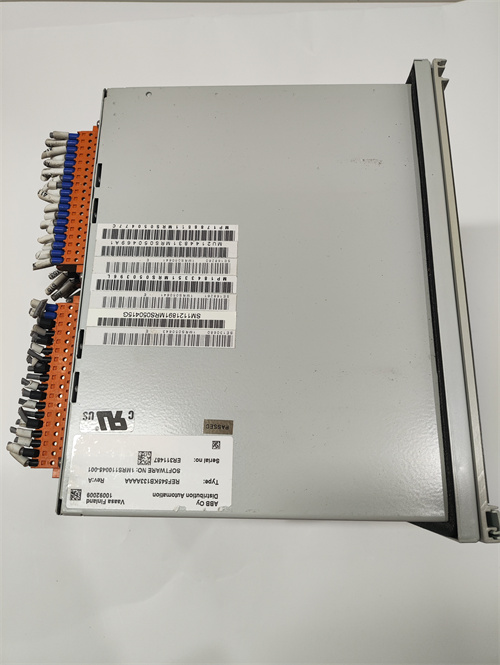

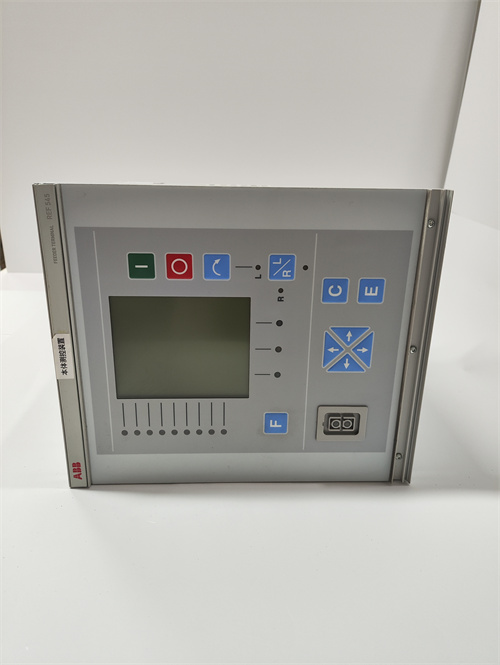

ABB REF542PLUS 1VCF752000 – Усовершенствованное решение для защиты и автоматизации энергетических систем
ABB REF542PLUS 1VCF752000 – это современный цифровой релей защиты и контроля от компании ABB, являющийся усовершенствованной версией популярной серии REF542. Устройство ABB REF542PLUS 1VCF752000 сочетает в себе расширенный набор защитных функций, интеллектуальное мониторинг и продвинутые возможности интеграции в автоматизированные системы управления (АСУТП), что делает его идеальным выбором для энергетических компаний, крупных промышленных предприятий и инфраструктурных проектов в России. Особенно ценным преимуществом ABB REF542PLUS 1VCF752000 является его совместимость с предыдущими моделями и адаптация к новым технологическим требованиям, включая поддержку цифровых подключений и облачных платформ. Благодаря высокой надежности и производительности, ABB REF542PLUS 1VCF752000 гарантирует эффективную защиту и контроль критических элементов энергетических систем.
Описание продукта
ABB REF542PLUS 1VCF752000 представляет собой универсальный цифровой релей, разработанный для защиты линий электропередач (10–35 кВ), трансформаторов, распределительных устройств, автогенераторов и сложных промышленных технологических линий. Компонент ABB REF542PLUS 1VCF752000 поддерживает полный набор современных защитных функций: от классических (перегрузка, короткое замыкание) до специализированных (защита от фазоперемены, контроль изоляции, защита трансформаторов от трансients). Одной из ключевых особенностей ABB REF542PLUS 1VCF752000 является его интеллектуальная платформа с повышенной вычислительной мощностью, позволяющая обрабатывать большие объемы данных и реализовывать сложные логические алгоритмы управления. ABB REF542PLUS 1VCF752000 поддерживает все актуальные коммуникационные протоколы, включая расширенную версию IEC 61850, и обеспечивает беспрепятственное взаимодействие с SCADA-системами, DCS и облачными мониторинговыми платформами. Устройство может работать как в автономном режиме, так и в составе распределенных систем, что делает его универсальным для модернизации существующих объектов и строительства новых энергетических инфраструктур.
Технические параметры
- Тип устройства: Цифровой релей защиты и контроля с интеллектуальной платформой
- Номинальное напряжение питания: 110/220 В (АС/DC), допуск ±15%
- Пределы измерения тока: 0,1 – 63 кА (напряжение трансформатора тока: 1 А/5 А)
- Пределы измерения напряжения: 10 – 35 кВ (напряжение трансформатора напряжения: 100 В)
- Точность измерений: Класс 0,1 для тока и напряжения; класс 0,2 для активной/реактивной мощности
- Коммуникационные интерфейсы: IEC 61850 Ed.2 (MMS, GOOSE, Sampled Values), Modbus TCP/RTU, DNP3.0, IEC 60870-5-103, Ethernet/IP (опционально)
- Время реакции на аномалии: До 1 мс (для основных защитных функций)
- Операционные температуры: -40 °C до +70 °C (широкоемкостный режим)
- Класс защиты по IP: IP54 (внешняя панель), IP20 (внутренние компоненты)
- Габаритные размеры: 216 × 144 × 180 мм (ширина × высота × глубина)
- Масса: 3,8 кг (базовая конфигурация)
- Цифровые входы: 20 штук (сухие контакты, 24 В DC)
- Цифровые выходы: 12 штук (релейные контакты, 5 А/250 В АС; опционально MOSFET-выходы)
- Аналоговые входы: 8 штук (16-битное разрешение, для подключения сенсоров температуры, давления)
- Функции защиты: Перегрузка (I>), короткое замыкание (I>>), земляное замыкание (I0>), несимметричные режимы (I2>), термическая защита, фазоперемена, контроль изоляции, защита от трансients
- Функции контроля: Автоматические реключения (до 5 циклов), управление контакторами, логические блоки (до 200 программных элементов), архивирование данных (до 2 лет)
- Диагностика: Расширенная встроенная диагностика (аппаратное/программное обеспечение), регистрация событий (до 20 000 записей), предиктивная диагностика
- Сертификации: ГОСТ Р, IEC 61850 Ed.2, IEC 60255, IEEE C37.238, ISO 9001, ISO 14001
Преимущества и особенности
- Усовершенствованная производительность: ABB REF542PLUS 1VCF752000 оснащена мощной микропроцессорной платформой, обеспечивающей высокую скорость обработки данных и реализацию сложных защитных алгоритмов, что повышает эффективность защиты оборудования.
- Расширенный набор защитных функций: Включая уникальные опции (защита от трансients, предиктивная диагностика), ABB REF542PLUS 1VCF752000 обеспечивает комплексную защиту различных элементов энергетических систем, снижая риск аварий.
- Продвинутая коммуникация и интеграция: Поддержка IEC 61850 Ed.2 и облачных платформ позволяет легко интегрировать ABB REF542PLUS 1VCF752000 в современные цифровые энергетические системы и осуществлять удаленный мониторинг и управление.
- Высокая надежность и долговечность: Прочный дизайн, использование высококачественных компонентов и адаптация к суровым климатическим условиям гарантируют стабильную работу ABB REF542PLUS 1VCF752000 в диапазоне температур от -40 °C до +70 °C и длительный срок службы (более 15 лет).
- Совместимость с предыдущими моделями: Возможность замены старых релей серии REF542 на ABB REF542PLUS 1VCF752000 без изменения монтажного места и схем подключения упрощает модернизацию существующих объектов.
- Простота эксплуатации: Интуитивно понятный веб-интерфейс с поддержкой русского языка, цветной сенсорный дисплей и мобильное приложение для удаленной диагностики делают ABB REF542PLUS 1VCF752000 удобным в эксплуатации.
- Энергоэффективность: Низкое энергопотребление (≤10 Вт) и оптимизированный дизайн снижают эксплуатационные издержки и положительно влияют на экологичность объекта.
Примеры применения в отраслях
- Энергетика: ABB REF542PLUS 1VCF752000 активно используется в распределительных сетях и подстанциях крупных энергетических компаний, таких как «Россети» и «Мосэнерго». Например, в рамках цифровизации распределительных сетей Москвы ABB REF542PLUS 1VCF752000 была установлена на 50 подстанций 10–35 кВ, обеспечивая комплексную защиту линий и трансформаторов. Благодаря поддержке IEC 61850 Ed.2, устройство интегрировалось в облачную платформу мониторинга, позволяя операторам осуществлять удаленный контроль и быстро реагировать на аномалии.
- Промышленность: В нефтегазовых, химических и металлургических предприятиях ABB REF542PLUS 1VCF752000 защищает критические технологические линии и энергетические системы. Например, на заводе «Газпромнефть – Нефтехим Свердловск» ABB REF542PLUS 1VCF752000 используется для защиты процессорных установок, обеспечивая непрерывность производства и предотвращая экономические потери при нештатных ситуациях за счет предиктивной диагностики.
- Инфраструктура: В крупных аэропортах, портах и логистических центрах ABB REF542PLUS 1VCF752000 обеспечивает безопасность и надежность энергоснабжения. Например, в международном аэропорту «Шереметьево» ABB REF542PLUS 1VCF752000 защищает распределительные щиты, отвечающие за работу авиационных систем, освещение и климат-контроль терминалов, гарантируя бесперебойную эксплуатацию объекта.
- Транспорт: В электропередачах железных дорог и метрополитенах ABB REF542PLUS 1VCF752000 защищает подстанции сигнализации и коммуникаций. Например, в метрополитене Санкт-Петербурга ABB REF542PLUS 1VCF752000 установлена на новых линиях, обеспечивая стабильную работу энергетических систем и безопасность пассажиров благодаря быстрой реакции на аномалии.
Сравнение с конкурентами
| Параметр | ABB REF542PLUS 1VCF752000 | Конкурентский продукт (Schneider Electric Sepam 60) | Преимущество ABB REF542PLUS 1VCF752000 |
|---|---|---|---|
| Точность измерений | Класс 0,1 (ток/напряжение) | Класс 0,2 (ток/напряжение) | Более высокая точность, более надежный мониторинг |
| Время реакции | До 1 мс | До 2,5 мс | Быстрее реакция на аномалии, лучшая защита оборудования |
| Коммуникационные протоколы | IEC 61850 Ed.2, Modbus, DNP3.0, Ethernet/IP | IEC 61850 Ed.1, Modbus | Поддержка актуальных протоколов и облачных платформ |
| Функции защиты | Включая защиту от трансients и предиктивную диагностику | Основные защитные функции | Расширенный набор специализированных функций |
| Цифровые входы/выходы | 20DI + 12DO | 16DI + 10DO | Больше возможностей для интеграции сенсоров и исполнительных механизмов |
| Операционные температуры | -40 °C до +70 °C | -20 °C до +65 °C | Работа в более широких климатических условиях |
| Диагностика | Предиктивная, регистрация 20 000 событий | Базовая, регистрация 10 000 событий | Лучшие возможности предотвращения аварий |
| Совместимость | С моделями REF542 | Ограниченная | Упрощение модернизации существующих объектов |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип защищаемого оборудования и требуемые защитные функции – ABB REF542PLUS 1VCF752000 идеально подходит для объектов, где нужна комплексная защита с элементами цифровизации и удаленного мониторинга.
- Учтите перспективы модернизации – если планируется интеграция в облачные системы или расширение функциональности, ABB REF542PLUS 1VCF752000 обеспечит совместимость с новыми технологиями.
- Проверьте совместимость с существующей инфраструктурой – благодаря поддержке стандартных протоколов, ABB REF542PLUS 1VCF752000 легко интегрируется в любые АСУТП.
- Купайте ABB REF542PLUS 1VCF752000 через официальных дилеров ABB – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р и профессиональную техническую поддержку.
- Обратите внимание на климатические условия – ABB REF542PLUS 1VCF752000 подходит для эксплуатации в регионах с суровым климатом без дополнительной защиты.
Меры предосторожности
- Монтаж, настройку и обслуживание ABB REF542PLUS 1VCF752000 должен выполнять квалифицированный персонал с опытом работы с современными цифровыми релеями и автоматизированными системами.
- Перед монтажом проверьте исправность корпуса, кабелей и компонентов ABB REF542PLUS 1VCF752000, а также соответствие напряжения питания техническим требованиям.
- При настройке коммуникационных интерфейсов и защитных функций строго следуйте технической документации и рекомендациям производителя, чтобы избежать конфликтов в работе системы.
- Во время эксплуатации регулярно обновляйте программное обеспечение ABB REF542PLUS 1VCF752000 через официальный портал ABB – это позволит получить новые функции и исправить возможные ошибки.
- Не подвергайте устройство воздействию влаги, химических веществ, сильных механических нагрузок и электромагнитных помех – соблюдайте условия эксплуатации, указанные в паспорте продукта.
