Описание

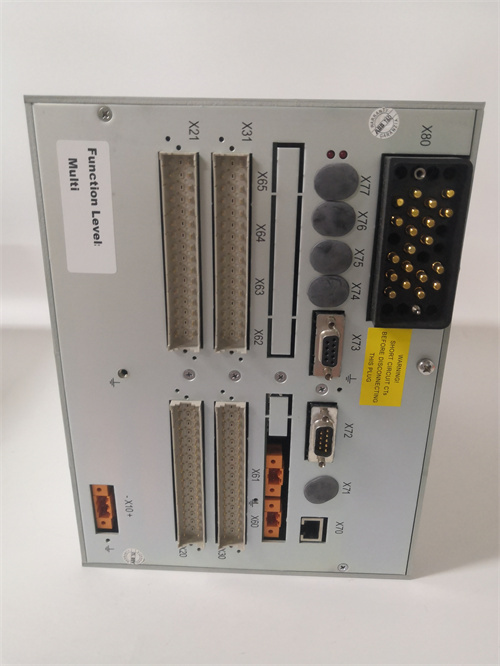

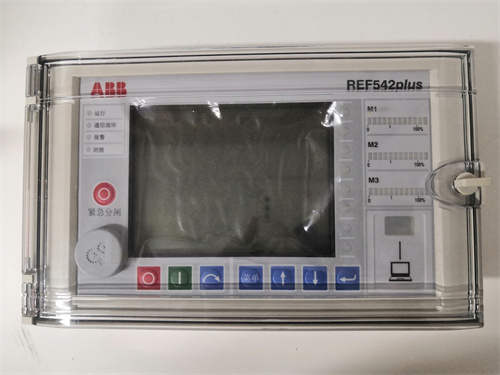

ABB REF542PLUS 76B2BFFN301WB24 — это расширенная версия интеллектуального реле защиты и контроля среднего напряжения (1–36 кВ) из линейки ABB Relion, разработанная для критических систем электроснабжения в энергетике и тяжелой промышленности. Оно сочетает продвинутые защитные алгоритмы, интегрированное мониторинга состояния оборудования (CMS) и гибкую коммуникацию с ПЛК, выступая ключевым элементом для предотвращения аварий и обеспечения устойчивости сложных распределительных сетей. В составе автоматизационных схем ABB REF542PLUS 76B2BFFN301WB24 легко интегрируется с контроллерами ABB (например, AC500) и другими марками ПЛК, передавая детализированные данные о состоянии трансформаторов и линий в реальном времени.
Описание продукта
ABB REF542PLUS 76B2BFFN301WB24 отличается от базовой модели REF542 наличием интегрированного модуля мониторинга состояния (CMS) и усиленной памяти для хранения данных — это делает его идеальным для объектов, где требуется длительное архивирование параметров сети и предиктивное обслуживание. Реле оснащено многоядерным процессором, обеспечивающим обработку сигналов за ≤0.6 мс — критично для быстрого реагирования на короткие замыкания и земляные токи в сетях с высокой мощностью нагрузки (например, электродные печи, генераторы).
Особенностью ABB REF542PLUS 76B2BFFN301WB24 является встроенная функция дифференциальной защиты трансформаторов (87T) с адаптивным алгоритмом компенсации нагрузки — он автоматически корректирует параметры защиты в зависимости от изменения нагрузки (например, пиковое потребление в холодный сезон), избегая ложных отключений, которые часто возникают у стандартных реле. Также ABB REF542PLUS 76B2BFFN301WB24 поддерживает расширенный набор протоколов связи: помимо IEC 61850 (GOOSE/MMS) и Modbus TCP, оно включает опциональный интерфейс OPC UA, что упрощает интеграцию с системами промышленного интернета вещей (IIoT) и платформами для анализа данных (например, ABB Ability).
Для удобства настройки и диагностики ABB REF542PLUS 76B2BFFN301WB24 поддерживает программное обеспечение ABB PCM600 с модулем CMS — через него пользователи могут отслеживать температуру масла трансформатора, степень износа изоляции и уровень влажности, а также формировать автоматические отчеты о состоянии оборудования. В практическом применении ABB REF542PLUS 76B2BFFN301WB24 часто используется в трансформаторных подстанциях ТЭС, металлургических заводах и крупных химических комплексах — где отказ электроснабжения приводит к серьезным экономическим потерям. Дополнительно ABB REF542PLUS 76B2BFFN301WB24 имеет сертификацию по ГОСТ Р 54633-2011 и ГОСТ Р 51318.3.2-2007 (электромагнитная совместимость), что делает его подходящим для российских электросетей.
Технические параметры
- Тип устройства: Интеллектуальное реле защиты и контроля среднего напряжения (модификация с CMS)
- Диапазон номинального напряжения: 1–36 кВ (через трансформаторы напряжения ТН, соотношение ТН 100/√3 В)
- Диапазон номинального тока: 1 А / 5 А (через трансформаторы тока ТТ, соотношение ТТ настраиваемо)
- Специализированные функции:
- Дифференциальная защита трансформаторов (87T) с адаптивной компенсацией нагрузки
- Интегрированное мониторинга состояния (CMS): температура масла, влажность, изоляция
- Архивное хранение данных (до 5 лет)
- Основные защитные функции:
- Перегрузка (50/51) — с определенным или обратно пропорциональным временем
- Короткое замыкание (50/51) — с высоким и низким порогом
- Земляной ток (50N/51N) — для изолированных и эффективно заземленных сетей
- Защита от пере/недостатка напряжения (27/59)
- Защита от пере/недостатка частоты (81U/81O)
- Количество входов/выходов:
- 20 аналоговых входов (включая 8 для CMS)
- 24 цифровых входов (для сигналов состояния оборудования)
- 16 релейных выходов (максимальный ток 5 А / 250 В АС)
- Точность измерений:
- Ток/напряжение: ±0.05% FS
- Температура масла: ±0.3% FS (-20…+120 °C)
- Влажность: ±1.5% RH (0…100% RH)
- Протоколы связи: IEC 61850 (GOOSE/MMS), Modbus TCP, OPC UA (опционально), DNP3.0 (опционально)
- Устойчивость к помехам: EN 61000-6-2 (индустриальное окружение), иммунитет к импульсам ±4 kV
- Рабочая температура: -40 °C до +70 °C
- Хранилище данных: до 5000 записей об авариях/CMS (RTC с батарейным резервом ≥10 лет)
- Класс защиты корпуса: IP54 (защита от пыли и попадания капель воды)
- Габариты: 280 мм × 200 мм × 150 мм (длина × ширина × глубина)
- Масса: 3.9 кг
- Источник питания: 110 В / 220 В АС/DC (±15% допуск), потребляемый ток ≤ 25 Вт
- Сертификации: IEC 60255, UL 508, CSA C22.2 No. 14, ГОСТ Р 54633-2011, ГОСТ Р 51318.3.2-2007
- Артикул ABB: 76B2BFFN301WB24 (полный маркер модели ABB REF542PLUS 76B2BFFN301WB24)
Преимущества и особенности
- Интегрированное CMS: ABB REF542PLUS 76B2BFFN301WB24 включает встроенные функции мониторинга состояния трансформатора (температура, влажность, изоляция), что позволяет избежать установки дополнительных сенсоров и снизить общую стоимость автоматизации.
- Адаптивная компенсация нагрузки: Алгоритм в дифференциальной защите (87T) автоматически корректирует параметры под изменяющуюся нагрузку, избегая ложных отключений в пиковые периоды — критично для городских сетей и промышленных объектов с переменной нагрузкой.
- Совместимость с IIoT: Поддержка опционального интерфейса OPC UA позволяет интегрировать ABB REF542PLUS 76B2BFFN301WB24 с платформами анализа данных (например, ABB Ability), обеспечивая предиктивное обслуживание и удаленный мониторинг состояния сети.
- Долговременное хранение данных: Возможность архивирования данных до 5 лет упрощает анализ тенденций состояния оборудования и соответствие требованиям регулирующих органов — особенно важно для энергетических объектов с строгими правилами отчетности.
- Прочность и устойчивость: Корпус класса IP54, широкий диапазон рабочих температур (-40…+70 °C) и высокая иммунитет к помехам гарантируют работу ABB REF542PLUS 76B2BFFN301WB24 в суровых условиях (открытые подстанции, жаркие цехы) без потери точности.
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловой электростанции ABB REF542PLUS 76B2BFFN301WB24 защищает основные трансформаторы (110/10 кВ). Интегрированное CMS отслеживает температуру масла и влажность — при превышении температуры 85 °C реле отправляет алерт в ПЛК ABB AC500, который активирует систему охлаждения. Данные о состоянии трансформатора архивируются в платформу ABB Ability, позволяя инженерам планировать обслуживание за 3–6 месяцев до возможной неисправности.
- Металлургия (Сталелитейный завод): В сталелитейном заводе ABB REF542PLUS 76B2BFFN301WB24 контролирует трансформаторы, питающие электродные печи. Адаптивная компенсация нагрузки предотвращает ложные отключения при скачках тока, а через OPC UA данные о гармониках передаются в ПЛК Siemens S7-1500 — оптимизируя работу сети и снижая износ оборудования.
- Химическая промышленность (Крупные комплексы): В химическом заводе ABB REF542PLUS 76B2BFFN301WB24 защищает трансформаторы, питающие системы подачи реактивных веществ. При снижении качества изоляции (сопротивление <500 МОм) реле сигнализирует в ПЛК и архивирует событие — это позволяет устранить неисправность во время запланированного обслуживания, не останавливая производство.
- Жилищно-коммунальное хозяйство (Городская энергетика): В городской распределительной подстанции ABB REF542PLUS 76B2BFFN301WB24 защищает трансформаторы 10/0.4 кВ. Данные о потреблении электроэнергии и состоянии трансформатора передаются в городскую систему мониторинга через Modbus TCP — операторы могут отслеживать нагрузку и своевременно реагировать на аномалии, обеспечивая стабильное электроснабжение жителей.
Сравнение с конкурентами
| Параметр | ABB REF542PLUS 76B2BFFN301WB24 | Аналог 1 (Siemens 7SJ80-5) | Аналог 2 (Schneider Sepam S90) |
|---|---|---|---|
| Специализированные функции | Интегрированное CMS, OPC UA, адаптивная компенсация | Базовое CMS, без OPC UA | Ограниченное CMS, OPC UA (опционально) |
| Аналоговые входы | 20 (включая 8 для CMS) | 14 (включая 4 для CMS) | 16 (включая 6 для CMS) |
| Точность измерений (ток/напряжение) | ±0.05% FS | ±0.2% FS | ±0.1% FS |
| Время обработки сигнала | ≤0.6 мс | ≤1.2 мс | ≤1.0 мс |
| Хранение данных | до 5 лет | до 1 года | до 2 лет |
| Сертификации | IEC, UL, ГОСТ Р | IEC, UL | IEC, CSA |
Преимущество ABB REF542PLUS 76B2BFFN301WB24 — это сочетание интегрированного CMS, адаптивной защиты и долговременного хранения данных. По сравнению с аналогами оно обеспечивает более полный контроль над состоянием сети и упрощает интеграцию в современные системы IIoT, снижая затраты на обслуживание.
Советы по выбору и предостережения
Советы по выбору
- По требованиям к мониторингу: Если нужно интегрированное мониторинга состояния трансформатора (без дополнительных сенсоров), выбирайте ABB REF542PLUS 76B2BFFN301WB24 — его встроенное CMS заменяет несколько отдельных устройств, экономя место и стоимость.
- По условиям нагрузки: Для сетей с переменной нагрузкой (городские сети, промышленные цеха) ABB REF542PLUS 76B2BFFN301WB24 подходит лучше благодаря адаптивной компенсации — оно избежит ложных отключений в пиковые периоды.
- По интеграции с IIoT: Если планируется подключение к платформам анализа данных (например, ABB Ability), выбирайте версию с OPC UA — это упростит передачу данных и обеспечит предиктивное обслуживание.
Предостережения
- Настройка CMS: При конфигурации мониторинга состояния через ABB PCM600 точно задайте критические пороги (например, максимальная температура масла 90 °C) — неправильные настройки могут привести к упущению аномалий или ложным алертам.
- Обновление прошивки: Раз в 3 месяца обновляйте прошивку ABB REF542PLUS 76B2BFFN301WB24 через официальный портал ABB — новые версии исправляют ошибки в CMS и улучшают совместимость с ПЛК/IIoT платформами.
- Бэкап данных: Регулярно создавайте бэкап архивированных данных (ежемесячно) — это предотвратит потерю информации при сбое памяти реле.
- Монтаж: Монтируйте реле в шкафы с принудительной вентиляцией при работе в температурах ≥50 °C — из-за мощного процессора и CMS ABB REF542PLUS 76B2BFFN301WB24 генерирует больше тепла, чем базовые модели.
- REF542PLUS
