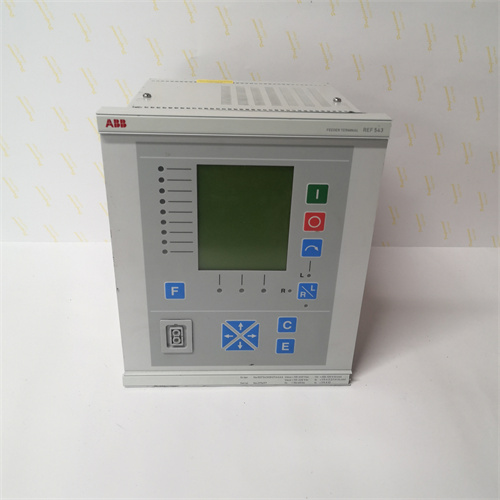

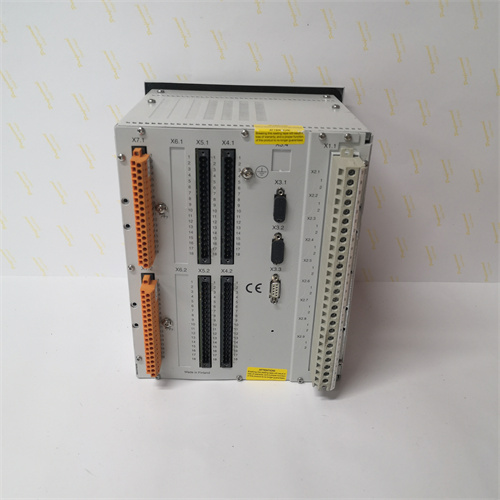

ABB REF 543 – Надежное решение для защиты и контроля распределительных сетей среднего напряжения
ABB REF 543 – это многофункциональный цифровой релей защиты и контроля от компании ABB, специализированный для работы в распределительных сетях среднего напряжения (10–35 кВ). Устройство ABB REF 543 сочетает в себе классические защитные функции, точное мониторинг параметров и простую интеграцию в автоматизированные системы управления (АСУТП), что делает его популярным выбором для энергетических компаний, промышленных предприятий и инфраструктурных проектов в России. Особенно ценным преимуществом ABB REF 543 является его высокая надежность и простота эксплуатации, подтвержденные десятилетиями практического применения в различных отраслях. Благодаря компактному дизайну и адаптации к стандартным щитам, ABB REF 543 легко внедряется как в новые объекты, так и при модернизации существующих систем.
Описание продукта
ABB REF 543 представляет собой универсальный цифровой релей, разработанный для защиты линий электропередач, трансформаторов, распределительных устройств и автогенераторов среднего напряжения. Компонент ABB REF 543 поддерживает основные защитные функции: от перегрузок, коротких замыканий, земляных замыканий и несимметричных режимов, а также обеспечивает точное измерение токов, напряжений и мощности. Одной из ключевых особенностей ABB REF 543 является его интуитивно понятный интерфейс и простота конфигурации, что позволяет быстро настраивать устройство даже персоналу с базовыми знаниями в области автоматизации. ABB REF 543 поддерживает стандартные коммуникационные протоколы, что обеспечивает беспрепятственное взаимодействие с SCADA-системами и другими устройствами в составе распределенных систем управления. Устройство отличается компактным размером и низким энергопотреблением, что делает его экономичным решением для объектов с ограниченными ресурсами.
Технические параметры
- Тип устройства: Цифровой релей защиты и контроля
- Номинальное напряжение питания: 110/220 В (АС/DC), допуск ±15%
- Пределы измерения тока: 0,1 – 40 кА (напряжение трансформатора тока: 1 А/5 А)
- Пределы измерения напряжения: 10 – 35 кВ (напряжение трансформатора напряжения: 100 В)
- Точность измерений: Класс 0,5 для тока и напряжения; класс 1,0 для мощности
- Коммуникационные интерфейсы: Modbus RTU, IEC 60870-5-103, DNP3.0 (опционально IEC 61850)
- Время реакции на аномалии: До 3 мс (для основных защитных функций)
- Операционные температуры: -25 °C до +70 °C
- Класс защиты по IP: IP54 (внешняя панель), IP20 (внутренние компоненты)
- Габаритные размеры: 216 × 144 × 180 мм (ширина × высота × глубина)
- Масса: 2,8 кг
- Цифровые входы: 8 штук (сухие контакты, 24 В DC)
- Цифровые выходы: 6 штук (релейные контакты, 5 А/250 В АС)
- Функции защиты: Перегрузка (I>), короткое замыкание (I>>), земляное замыкание (I0>), несимметричные режимы (I2>)
- Функции контроля: Автоматические реключения (до 2 циклов), управление контакторами, регистрация событий (до 5 000 записей)
- Диагностика: Базовая встроенная диагностика аппаратного и программного обеспечения
- Сертификации: ГОСТ Р, IEC 60255, IEEE C37.23
Преимущества и особенности
- Простота и надежность: ABB REF 543 отличается простым дизайном и высокой надежностью, подтвержденной длительным сроком службы (более 10 лет) и работой в различных эксплуатационных условиях.
- Оптимальный набор функций: Компактный релей сочетает в себе все необходимые защитные и контрольно-измерительные функции для средних напряжений, не перегружая пользователя лишней функциональностью.
- Легкая интеграция: Поддержка стандартных коммуникационных протоколов позволяет легко интегрировать ABB REF 543 в существующие АСУТП и SCADA-системы, без необходимости серьезных доработок инфраструктуры.
- Компактность и простота монтажа: Малые габаритные размеры ABB REF 543 позволяют монтировать устройство в стандартные распределительные щиты, экономя место и снижая затраты на монтаж.
- Низкие эксплуатационные издержки: Простота настройки, низкое энергопотребление и минимальные требования к обслуживанию делают ABB REF 543 экономичным решением для небольших и средних объектов.
- Совместимость с российскими стандартами: Сертификация по ГОСТ Р гарантирует соответствие ABB REF 543 требованиям российских энергетических систем и промышленных объектов.
Примеры применения в отраслях
- Энергетика: ABB REF 543 широко используется в распределительных сетях региональных энергетических компаний, таких как «Россети» и «Красноярскэнерго». Например, в селе Сосновый Бор Красноярского края ABB REF 543 установлена на распределительных подстанциях 10 кВ, обеспечивая защиту линий электропередач и трансформаторов от аномалий. Благодаря простоте интеграции, устройство легко подключено к локальной SCADA-системе, повысив эффективность мониторинга сети.
- Промышленность: В небольших и средних промышленных предприятиях (мебельные заводы, пищевые производства, строительные материалы) ABB REF 543 защищает энергетические системы и производственное оборудование. Например, на мебельном заводе в Нижнем Новгороде ABB REF 543 защищает распределительные щиты, отвечающие за энергоснабжение станков и конвееров, обеспечивая непрерывность производства.
- Инфраструктура: В жилых комплексах, небольших торговых центрах и административных зданиях ABB REF 543 обеспечивает безопасность и надежность энергоснабжения. Например, в жилом комплексе «Солнечный» в Екатеринбурге ABB REF 543 установлена на входных распределительных щитах каждого дома, защищая внутренние сети от перегрузок и коротких замыканий.
- Агропромышленность: В сельскохозяйственных предприятиях (фермы, элеваторы, перерабатывающие заводы) ABB REF 543 защищает энергетические системы и оборудование для обработки сельхозпродукции. Например, на элеаторе в Ставропольском крае ABB REF 543 защищает распределительные щиты, отвечающие за работу вентиляционных систем и конвееров, гарантируя сохранность зерна.
Сравнение с конкурентами
| Параметр | ABB REF 543 | Конкурентский продукт (Siemens 7SJ31) | Преимущество ABB REF 543 |
|---|---|---|---|
| Простота настройки | Интуитивно понятный интерфейс, простая конфигурация | Требует специального обучения | Легкость в эксплуатации, снижение требований к персоналу |
| Габаритные размеры | 216 × 144 × 180 мм | 250 × 170 × 200 мм | Более компактный дизайн, экономия места в щите |
| Энергопотребление | Низкое (≤15 Вт) | Среднее (≤25 Вт) | Экономия электроэнергии, снижение эксплуатационных издержек |
| Совместимость с ГОСТ Р | Да | Ограниченная | Полное соответствие российским требованиям, легкая сертификация объекта |
| Стоимость | Доступная | Более высокая | Экономичность для небольших и средних объектов |
| Количество цифровых входов/выходов | 8DI + 6DO | 6DI + 4DO | Больше возможностей для подключения дополнительного оборудования |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите класс напряжения защищаемой сети – ABB REF 543 идеально подходит для средних напряжений (10–35 кВ), поэтому подходит для распределительных сетей и небольших промышленных объектов.
- Оцените необходимые защитные функции – если требуются только основные функции (перегрузка, короткое замыкание, земляное замыкание), ABB REF 543 станет оптимальным выбором, не перегружая бюджет лишней функциональностью.
- Проверьте требуемые коммуникационные протоколы – при необходимости интеграции в IEC 61850 выберите опциональную версию ABB REF 543 с поддержкой этого протокола.
- Купайте ABB REF 543 через официальных дилеров ABB – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р и профессиональную техническую поддержку.
- Обратите внимание на климатические условия – для регионов с очень низкими температурами (ниже -25 °C) рекомендуется дополнительная тепловая защита или выбор модификации с расширенным диапазоном температур.
Меры предосторожности
- Монтаж и настройку ABB REF 543 должен выполнять квалифицированный персонал с базовыми знаниями в области цифровых реле и автоматизированных систем.
- Перед монтажом проверьте исправность корпуса, кабелей и контактов ABB REF 543, а также соответствие напряжения питания техническим требованиям устройства.
- При подключении к коммуникационным сетям строго следуйте схемам подключения, указанным в технической документации, чтобы избежать помех и повреждения интерфейсов.
- Во время эксплуатации регулярно проверяйте состояние ABB REF 543 через локальный интерфейс или SCADA-систему, а также обновляйте программное обеспечение через официальный портал ABB.
- Не подвергайте устройство воздействию влаги, пыли и сильных механических нагрузок – соблюдайте условия эксплуатации, указанные в паспорте продукта.
