Описание
Описание продукта

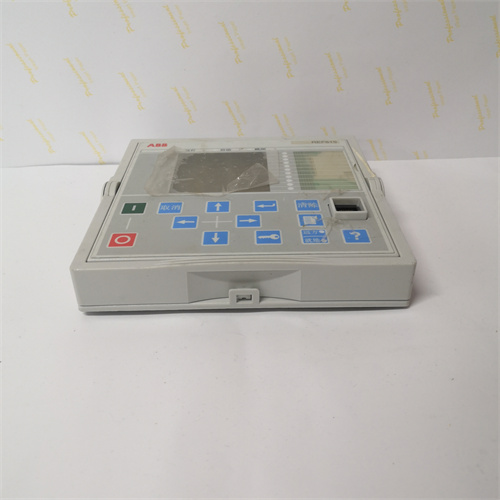

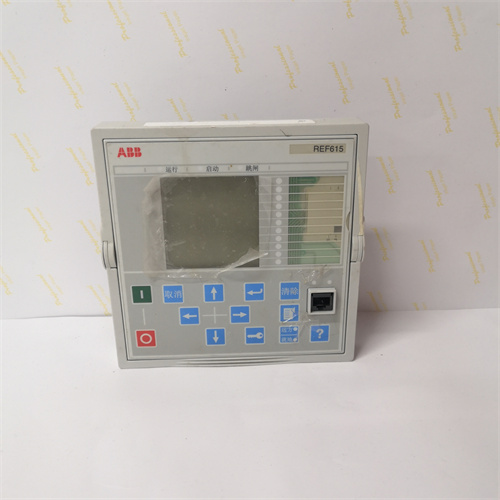

ABB REF615 — это универсальное цифровое реле защиты и контроля средневысоковольтных сетей, разработанное ведущим брендом ABB для широкого спектра применений: от распределительных систем энергетики и промышленных комплексов до инфраструктурных объектов. Компонент ABB REF615 сочетает в себе компактный дизайн, полный набор базовых и расширенных функций защиты, а также высокую надежность, адаптированную к требованиям современных автоматизированных систем 6–35 кВ. Благодаря продуманной микропроцессорной архитектуре и устойчивости к суровым промышленным условиям, ABB REF615 демонстрирует исключительную эффективность при защите трансформаторов, распределительных линий, силовых кабелей и коммутационных устройств — даже при наличии электромагнитных помех и температурных колебаний. При интеграции в существующие системы ABB REF615 легко совмещается с контроллерами ABB (AC500, 800xA) и другими популярными PLC/DCS (Siemens S7-300/400, Allen-Bradley CompactLogix), а также поддерживает стандартные промышленные протоколы, обеспечивая безупречную интеграцию в единую систему управления. Бренд ABB славится инновациями и высочайшим качеством в сфере энергетической техники, и ABB REF615 подтверждает это — он сочетает в себе простоту эксплуатации, экономическую эффективность и высокую функциональность, становясь предпочтительным выбором для проектов, где требуется надежная защита без избыточной сложности. Для получения детальной технической документации и оформления заказа перейдите по ссылке: [ссылка на продукт ABB REF615].
Технические параметры
- Бренд: ABB
- Модель: REF615
- Тип продукта: Универсальное цифровое реле защиты и контроля для средневысоковольтных сетей (6–35 кВ)
- Основные функции защиты:
- Защита от перегрузки (I>): класс 5, 10, 20 с регулируемым временем срабатывания
- Защита от коротких замыканий (I>>, I>>>: трифазные, двухфазные, земляные)
- Защита от несимметричных нагрузок (отрицательная последовательность U2/I2)
- Защита от обрыва фаз и трансформаторов тока/напряжения
- Защита от перенапряжения/недонапряжения (U>, U<)
- Защита трансформаторов (магнитный пуск, токовая защита)
- Дополнительные функции: автоматическое восстановление питания, защита от арки, регистрация событий
- Параметры измерения:
- Ток: 0–63 кА (с трансформаторами тока 1 А/5 А)
- Напряжение: 0–35 кВ (с трансформаторами напряжения)
- Потребляемая мощность: до 200 МВт (активная, реактивная, полная)
- Частота: 45–65 Гц
- Точность измерения: класс 0.2S (для тока/напряжения), класс 0.5 (для мощности)
- Коммуникационные интерфейсы:
- Порт Ethernet: 1 × RJ45 (10/100 Мбит/с), поддержка TCP/IP, Modbus TCP, IEC 61850 (MMS, GOOSE)
- Порт RS-485: 1 ×, поддержка Modbus RTU, IEC 60870-5-103
- Коннектор для локального подключения: USB Type-C
- Электрические характеристики:
- Питание: 110/220 В АС/DC ±15% (纹波 ≤ 10%), потребляемая мощность: ≤ 16 Вт
- Входы для сигналов защиты: 8 цифровых входов (дифференциальные, 24 В DC)
- Выходы для управления: 8 релейных выходов (Normally Open, контактная мощность 6 А/250 В АС)
- Рабочие условия:
- Температура: -20 °C до +65 °C
- Влажность: 5–95% (без конденсации)
- Уровень защиты от электромагнитных помех: EMC Class A (IEC 61000-6-4)
- Конструкционные параметры:
- Тип монтажа: DIN-рейка (ширина 4 модуля = 72 мм) или панельный
- Уровень защиты корпуса: IP20 (DIN-монтаж), IP54 (панельный монтаж)
- Материал корпуса: Пластик с огнезащитным наполнением + алюминиевый каркас
- Размеры: 72 × 240 × 310 мм (ширина × глубина × высота)
- Вес: 2.5 кг
- Программное обеспечение:
- Конфигурация: ABB Relion® Engineering Tool (RET)
- Поддержка обновления прошивки по сети
- Встроенная база данных событий: до 10 000 событий (с временем отметки UTC)
- Гарантийный срок: 6 лет
- Стандарты сертификации: IEC 60255, IEC 61850 Ed.1, CE, RoHS, DIN EN 61326-2-3
Преимущества и особенности
- Универсальность и компактность: ABB REF615 подходит для защиты различных объектов (трансформаторы, линии, кабели) и имеет компактный дизайн, экономящий пространство в распределительных щитах — идеально для проектов с ограниченным местом.
- Простота настройки и эксплуатации: Интуитивно понятное программное обеспечение ABB RET и дружественный интерфейс позволяют быстро настроить параметры защиты, даже без глубоких знаний в области энергетики, сокращая время установки и запуска.
- Высокая надежность и стабильность: Использование высококачественных компонентов и продуманной схемотехники обеспечивает стабильную работу ABB REF615 в течение длительного периода, а низкое энергопотребление (≤ 16 Вт) снижает нагрузку на систему питания.
- Современная коммуникация: Поддержка протокола IEC 61850 (в том числе GOOSE для быстрой передачи сигналов) позволяет интегрировать ABB REF615 в цифровые энергосистемы и осуществлять дистанционное управление и диагностику.
- Экономическая эффективность: При наличии всех необходимых функций защиты ABB REF615 имеет конкурентную цену, а длительный гарантийный срок (6 лет) и низкие эксплуатационные расходы делают его выгодным выбором для малых и средних проектов.
- Надежная защита оборудования: Время срабатывания защиты от коротких замыканий до 12 мс минимизирует повреждения оборудования и сокращает время восстановления сети после аварий.
Примеры применения в отраслях
- Энергетика (распределительные сети 6–35 кВ): Использование ABB REF615 для защиты и контроля городских и сельских распределительных линий, а также трансформаторных подстанций малой и средней мощности — реле обеспечивает быструю защиту от аварий и поддерживает интеграцию в автоматизированную систему управления подстанцией (АСУП). Региональная энергетическая компания в России внедрила это реле в распределительных сетях Сибирского региона, что позволило сократить количество аварийных остановок на 22%.
- Промышленность (цехов машиностроения, пищевая промышленность, легкая промышленность): Защита силовых трансформаторов и распределительных щитов среднего напряжения — ABB REF615 адаптируется к переменным нагрузкам и обеспечивает надежную защиту критического оборудования, предотвращая остановки производства.
- Жилищно-коммунальная инфраструктура (крупные жилые комплексы, офисные здания, торговые центры): Контроль и защита трансформаторных подстанций ЖКХ — реле позволяет дистанционно отслеживать параметры сети и быстро реагировать на нештатные ситуации, повышая безопасность и стабильность электроснабжения жильцов и организаций.
- Агропромышленный комплекс ( элеваторы, тепличные комплексы, животноводческие фермы): Защита силовых сетей и оборудования агропромышленных объектов — ABB REF615 демонстрирует высокую устойчивость к перепадам напряжения и влаге, обеспечивая бесперебойную работу систем и оборудования.
Сравнение с конкурентами
| Параметр | ABB REF615 | Конкурент 1 (Siemens 7SJ61) | Конкурент 2 (Schneider Electric Sepam S20) |
|---|---|---|---|
| Основные функции защиты | Перегрузка, КЗ, несимметрия, трансформаторы, автоматическое восстановление | Перегрузка, КЗ, несимметрия, перенапряжение | Перегрузка, КЗ, несимметрия, обрыв фаз |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP/RTU, IEC 60870-5-103 | IEC 61850, Modbus TCP/RTU | IEC 61850, Modbus TCP/RTU |
| Время срабатывания (КЗ) | ≤ 12 мс | ≤ 15 мс | ≤ 14 мс |
| Количество цифровых входов/выходов | 8/8 | 6/6 | 6/6 |
| Точность измерения | Класс 0.2S | Класс 0.2S | Класс 0.5 |
| Гарантийный срок | 6 лет | 5 лет | 5 лет |
| Потребляемая мощность | ≤ 16 Вт | ≤ 20 Вт | ≤ 18 Вт |
| Уникальные преимущества | Автоматическое восстановление, 8 входов/выходов, 6-летняя гарантия | Совместимость с Siemens TIA Portal | Легкость в настройке, низкая цена |
| Недостатки | Ограниченная поддержка расширенных протоколов Ed.2 | Мало входов/выходов, высокая цена | Нет функции автоматического восстановления, низкая точность |
Вывод: ABB REF615 выделяется среди конкурентов благодаря балансу между универсальностью, компактностью и экономической эффективностью. В отличие от Siemens 7SJ61 и Schneider Electric Sepam S20, он предлагает больше входов/выходов, длительный гарантийный срок (6 лет) и функцию автоматического восстановления питания, что критично для минимизации downtime. ABB REF615 является оптимальным решением для проектов с напряжением 6–35 кВ, где требуется надежная, простая в эксплуатации и экономически выгодная защита средневысоковольтных сетей.
Советы по выбору и меры предосторожности
- Советы по выбору: При выборе реле защиты учитывайте напряжение и ток сети, тип защищаемого объекта (трансформатор, линия, щит) и требования к коммуникации. Если вам нужно универсальное, компактное и экономически выгодное реле с поддержкой IEC 61850 и всеми необходимыми функциями защиты, ABB REF615 станет идеальным выбором. Обратите внимание на совместимость с существующими контроллерами и программным обеспечением.
- Меры предосторожности:
- Монтаж и подключение ABB REF615 должен выполняться квалифицированными специалистами в соответствии с инструкциями производителя и правилами электробезопасности (ПУЭ, IEC 61131). Проверьте правильность подключения цепей питания, сигналов от трансформаторов тока/напряжения и коммуникационных линий.
- Перед запуском произведите калибровку параметров защиты в соответствии с проектной документацией, используя программное обеспечение ABB RET — не допускайте неправильной настройки, так как это может привести к нерабочим состоянию реле или неправильному срабатыванию.
- Избегайте монтажа реле в зонах с прямым солнечным светом, высокой влажностью (超出 95%) или сильными вибрациями — для панельного монтажа обеспечьте герметичность корпуса и защиту от пыли.
- Для защиты от электромагнитных помех используйте экранированные кабели класса Cat5e для подключения к Ethernet и трансформаторам, а также соблюдайте правила заземления в соответствии с стандартами IEC 61000-6-4.
- Регулярно обновляйте прошивку реле через официальный сайт ABB и выполняйте ежемесячную диагностику с помощью ABB RET — это позволит исправить программные ошибки и выявить потенциальные проблемы на ранних стадиях.
- При длительном неиспользовании реле отключите его от питания и храните в сухом помещении с температурой от -10 °C до +40 °C, защищая от механических повреждений и контакта с агрессивными средами.
