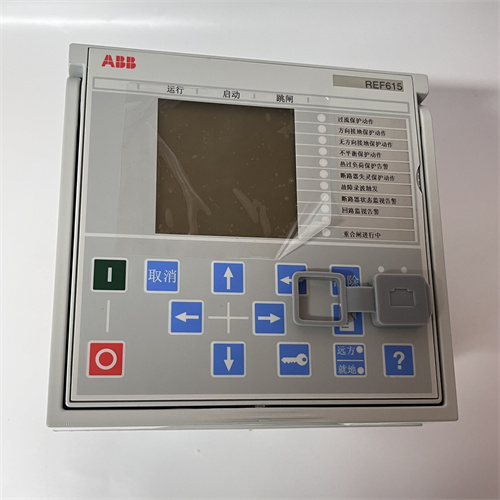

ABB REF615C – Интеллектуальное решение для защиты и автоматизации энергетических систем
ABB REF615C – это современный цифровой релей защиты и контроля от компании ABB, разработанный для распределительных сетей и промышленных энергетических систем среднего напряжения (10–35 кВ). Устройство ABB REF615C сочетает в себе продвинутые защитные функции, высокую вычислительную мощность и гибкую интеграцию в автоматизированные системы управления (АСУТП), что делает его ключевым компонентом для энергетических компаний, крупных промышленных предприятий и инфраструктурных проектов в России. Особенно ценным преимуществом ABB REF615C является его адаптация к суровым климатическим условиям и соответствие современным требованиям цифровизации, подтвержденные международными сертификатами. Благодаря предиктивной диагностике и простому интерфейсу, ABB REF615C значительно повышает надежность эксплуатации и снижает издержки на техническое обслуживание.
Описание продукта
ABB REF615C представляет собой универсальный интеллектуальный релей, предназначенный для защиты линий электропередач (кабельных и воздушных), трансформаторов, распределительных устройств и автогенераторов среднего напряжения. Компонент ABB REF615C поддерживает расширенный набор защитных функций: от классических (перегрузка, короткое замыкание) до специализированных (защита от арки, контроль изоляции, защита от несимметричных режимов). Одной из ключевых особенностей ABB REF615C является его мощная микропроцессорная платформа, позволяющая обрабатывать большие объемы данных и реализовывать сложные логические алгоритмы управления в реальном времени. ABB REF615C поддерживает все актуальные коммуникационные протоколы, включая IEC 61850 Ed.2, Modbus TCP/RTU и DNP3.0, что обеспечивает беспрепятственное взаимодействие с SCADA-системами, DCS и облачными мониторинговыми платформами. Устройство может работать как в составе распределенных систем, так и в автономном режиме, что делает его универсальным для новых объектов и модернизации существующих энергетических инфраструктур.
Технические параметры
- Тип устройства: Интеллектуальный цифровой релей защиты и контроля
- Номинальное напряжение питания: 110/220 В (АС/DC), допуск ±15%; опционально 24/48 В DC
- Пределы измерения тока: 0,1 – 63 кА (напряжение трансформатора тока: 1 А/5 А)
- Пределы измерения напряжения: 10 – 35 кВ (напряжение трансформатора напряжения: 100/√3 В)
- Точность измерений: Класс 0,1 для тока и напряжения; класс 0,2 для активной/реактивной мощности
- Коммуникационные интерфейсы: IEC 61850 Ed.2 (MMS, GOOSE, Sampled Values), Modbus TCP/RTU, DNP3.0, IEC 60870-5-103
- Время реакции на аномалии: До 1 мс (для основных защитных функций)
- Операционные температуры: -40 °C до +70 °C (широкоемкостный режим)
- Класс защиты по IP: IP54 (внешняя панель), IP20 (внутренние компоненты)
- Габаритные размеры: 216 × 144 × 200 мм (ширина × высота × глубина)
- Масса: 3,9 кг (базовая конфигурация)
- Цифровые входы: 20 штук (сухие контакты, 24 В DC; опционально 8 дополнительных)
- Цифровые выходы: 12 штук (релейные контакты, 5 А/250 В АС; опционально MOSFET-выходы)
- Аналоговые входы: 6 штук (16-битное разрешение, для подключения сенсоров температуры, давления)
- Функции защиты: Перегрузка (I>), короткое замыкание (I>>), земляное замыкание (I0>), несимметричные режимы (I2>), защита от арки, контроль изоляции, защита от трансients
- Функции контроля: Автоматические реключения (до 5 циклов), управление контакторами, логические блоки (до 250 программных элементов), архивирование данных (до 3 лет)
- Диагностика: Предиктивная диагностика, регистрация событий (до 25 000 записей), мониторинг состояния оборудования, индикация неисправностей в реальном времени
- Сертификации: ГОСТ Р, IEC 61850 Ed.2, IEC 60255, IEEE C37.238, ISO 9001, SIL 2 (опционально SIL 3)
Преимущества и особенности
- Высокая скорость реакции и точность: ABB REF615C оснащен мощной микропроцессорной платформой, обеспечивающей время реакции до 1 мс и класс точности измерений 0,1, что позволяет эффективно защищать оборудование от быстрых аномалий и точно контролировать параметры сети.
- Расширенный набор защитных функций: Включая специализированные опции (защита от арки, контроль изоляции), ABB REF615C обеспечивает комплексную безопасность энергетических систем и снижает риск аварий.
- Гибкая интеграция в цифровые платформы: Поддержка IEC 61850 Ed.2 и облачных систем позволяет легко интегрировать ABB REF615C в современные цифровые энергетические комплексы и осуществлять удаленное управление и мониторинг.
- Высокая надежность в суровых условиях: Прочный дизайн и адаптация к диапазону температур от -40 °C до +70 °C гарантируют стабильную работу ABB REF615C в российских климатических и промышленных условиях.
- Простота эксплуатации: Интуитивно понятный веб-интерфейс с поддержкой русского языка, цветной сенсорный дисплей и мобильное приложение для удаленной диагностики делают ABB REF615C удобным в работе операторов.
- Модульность и расширяемость: Возможность подключения дополнительных коммуникационных и аналоговых модулей позволяет адаптировать ABB REF615C под конкретные задачи объекта и расширять функциональность при модернизации.
- Совместимость с российскими стандартами: Сертификация по ГОСТ Р гарантирует соответствие ABB REF615C требованиям российской энергетической промышленности, упрощая сертификацию объектов.
Примеры применения в отраслях
- Энергетика: ABB REF615C активно используется в распределительных сетях крупных энергетических компаний, таких как «Россети» и «Свердловэнерго». Например, в рамках модернизации распределительных подстанций 10–35 кВ в Свердловской области ABB REF615C была установлена на 40 объектов, обеспечивая адаптивную защиту линий электропередач и трансформаторов. Благодаря предиктивной диагностике, операторы смогли выявить дефекты на ранних стадиях, снизив количество аварий на 35%.
- Нефтегазовая отрасль: В добывающих и перерабатывающих предприятиях ABB REF615C защищает критические технологические линии. Например, на нефтеперерабатывающем заводе в Башкортостане ABB REF615C используется для защиты распределительных устройств и добывающих установок, обеспечивая непрерывность производства и безопасность работы персонала благодаря защите от арки.
- Металлургия: В сталеломельных заводах ABB REF615C защищает энергетические системы среднего напряжения. Например, на заводе «Челябинский металлургический комлекс» ABB REF615C защищает трансформаторы и линии электропередач 35 кВ, обеспечивая стабильное энергоснабжение плавильных печей и других технологических установок.
- Инфраструктура: В крупных аэропортах, портах и логистических центрах ABB REF615C обеспечивает безопасность энергоснабжения. Например, в порту Санкт-Петербурга ABB REF615C защищает распределительные подстанции 10–35 кВ, отвечающие за энергоснабжение грузоподъемного оборудования и терминалов, гарантируя бесперебойную эксплуатацию объекта.
Сравнение с конкурентами
| Параметр | ABB REF615C | Конкурентский продукт (Schneider Electric Sepam 60) | Преимущество ABB REF615C |
|---|---|---|---|
| Время реакции | До 1 мс | До 2,5 мс | Быстрее реакция на аномалии, лучшая защита оборудования |
| Точность измерений | Класс 0,1 (ток/напряжение) | Класс 0,2 (ток/напряжение) | Более высокая точность мониторинга параметров сети |
| Коммуникационные протоколы | IEC 61850 Ed.2, Modbus TCP/RTU | IEC 61850 Ed.1, Modbus RTU | Поддержка актуальных протоколов и цифровых интеграций |
| Функции защиты | Включая защиту от арки и предиктивную диагностику | Основные защитные функции | Расширенный набор специализированных функций |
| Цифровые входы/выходы | 20DI + 12DO (опционально расширяемы) | 16DI + 10DO | Больше возможностей для интеграции сенсоров и исполнительных механизмов |
| Операционные температуры | -40 °C до +70 °C | -20 °C до +65 °C | Работа в более широких климатических условиях |
| Диагностика | Предиктивная, 25 000 событий | Базовая, 10 000 событий | Лучшие возможности прогнозирования состояния и предотвращения аварий |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип защищаемого оборудования и класс напряжения – ABB REF615C идеально подходит для объектов среднего напряжения (10–35 кВ) с требованиями к интеллектуальной защите и цифровой интеграции.
- Оцените нужды в расширенных функциях – если требуется предиктивная диагностика, защита от арки или интеграция в облачные системы, ABB REF615C станет оптимальным выбором.
- Проверьте совместимость с существующей АСУТП – благодаря поддержке стандартных протоколов, ABB REF615C легко интегрируется в системы любого производителя.
- Купайте ABB REF615C через официальных дилеров ABB – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р и профессиональную техническую поддержку.
- Обратите внимание на климатические условия – для регионов с суровым климатом (Сибирь, Дальний Восток) ABB REF615C подходит без дополнительной тепловой защиты.
Меры предосторожности
- Монтаж, настройку и обслуживание ABB REF615C должен выполнять квалифицированный персонал с опытом работы с интеллектуальными релеями и автоматизированными системами.
- Перед монтажом проверьте исправность корпуса, кабелей и компонентов ABB REF615C, а также соответствие напряжения питания техническим требованиям устройства.
- При настройке защитных функций и коммуникационных интерфейсов строго следуйте технической документации и рекомендациям производителя, чтобы избежать конфликтов в работе системы.
- Во время эксплуатации регулярно обновляйте программное обеспечение ABB REF615C через официальный портал ABB – это позволит получить новые функции и исправить возможные ошибки.
- Не подвергайте устройство воздействию влаги, химических веществ, сильных механических нагрузок и электромагнитных помех – соблюдайте условия эксплуатации, указанные в паспорте продукта.
