Описание

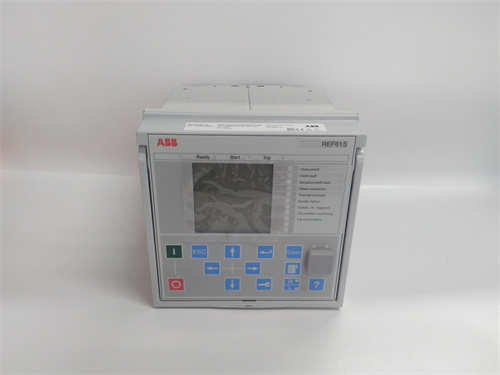

ABB REF615E-D — это интеллектуальный реле защиты и контроля для распределительных сетей электроэнергии среднего напряжения (6–36 кВ), разработанный компанией ABB для защиты трансформаторов, кабелей, распределительных узлов и двигателей в энергетических системах, промышленных предприятиях и городской инфраструктуре. Он сочетает в себе функции защиты от коротких замыканий, перегрузок, несимметрий и земных утечек, а также мониторинг параметров электроэнергии, обеспечивая надежность и безопасность работы сетей.
Описание продукта
ABB REF615E-D относится к линейке реле защиты ABB Relion, специализирующихся на решениях для цифровых распределительных сетей. Реле поддерживает измерение всех ключевых параметров электроэнергии: ток (до 6300 А), напряжение (6–36 кВ), мощность (активная, реактивная, аппарентная), частота (45–65 Гц) и энергопотребление, с точностью соответствующей классу 0.2S для тока и 0.2 для напряжения. Ключевая особенность ABB REF615E-D — гибкая конфигурация защитных функций: пользователи могут настраивать параметры защиты (например, порог срабатывания по току короткого замыкания, время задержки) под конкретные условия сети, а также выбирать тип логики защиты (например, двухзонная защита от перегрузок или защита от земных утечек по току нулевого провода).
Реле ABB REF615E-D оборудовано цифровыми интерфейсами для интеграции с системами управления сетями (SCADA, DMS): поддерживаются протоколы IEC 61850 (MMS, GOOSE), Modbus TCP и DNP3, что обеспечивает быструю передачу сигналов защиты и данных мониторинга с задержкой менее 10 мс. Для повышения надежности ABB REF615E-D имеет двойную резервированную систему питания (24/48 В DC или 110/230 В AC) и функцию самодиагностики — при обнаружении неисправности (например, сбой датчика тока) реле автоматически сигнализирует оператору через SCADA и сохраняет событие в журнале аудита (до 10 000 записей с отметкой времени).
В практическом применении ABB REF615E-D часто используется для защиты трансформаторов распределительных подстанций (10 кВ). Реле подключается к текучеобразователям (ТО) и напряжениюобразователям (НО) трансформатора: при возникновении короткого замыкания на вторичной стороне трансформатора ABB REF615E-D обнаруживает превышение тока за пределами установленного порога, отправляет сигнал на отключение выключателя и записывает событие в журнал. Одновременно реле мониторит температуру трансформатора через вход для датчика температуры (RTD, thermistor) и активирует предупреждение при превышении температуры >105 °C, предотвращая перегрев изоляции.

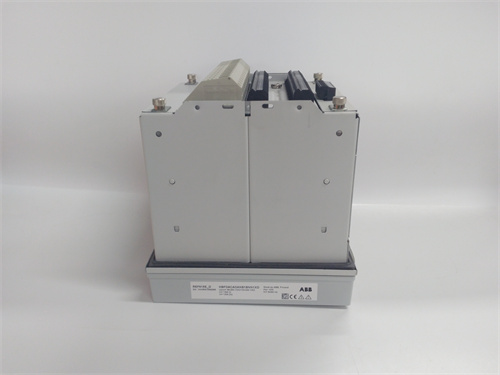

ABB REF615E-D имеет компактную конструкцию для монтажа на DIN-рейк или на дверцу шкафа, уровень защиты корпуса IP54 (против пыли и струй воды) и работает в диапазоне температур -40 °C до +70 °C. Он сертифицирован в соответствии с международными стандартами IEC 60255, IEC 61000 (EMC) и UL, что подтверждает его безопасность и соответствие требованиям промышленной эксплуатации. Также ABB REF615E-D поддерживает дистанционное управление через SCADA — операторы могут удаленно изменять параметры защиты или сбрасывать сигналы аварии, без необходимости посещения подстанции.
Технические параметры
- Тип устройства: Интеллектуальное реле защиты и контроля для среднего напряжения
- Диапазон применения:
- Напряжение: 6–36 кВ
- Ток: До 6300 А (с текучеобразователями)
- Зашитные функции:
- Защита от коротких замыканий (для фазных и фазо-земных замыканий)
- Защита от перегрузок (двухзонная, с регулируемым временем задержки)
- Защита от несимметрий фаз (по току или напряжению)
- Защита от земных утечек (по току нулевого провода или нулевому напряжению)
- Защита от низкой/высокой частоты
- Мониторинг и измерение:
- Ток: Класс 0.2S
- Напряжение: Класс 0.2
- Мощность/энергия: Класс 0.5
- Частота: 45–65 Гц (точность ±0.01 Гц)
- Коммуникация:
- Протоколы: IEC 61850 (MMS, GOOSE), Modbus TCP, DNP3
- Интерфейсы: 2 Ethernet-порта (100 Мбит/с), 1 RS-485 порт
- Эксплуатационные условия:
- Температурный диапазон: -40 °C до +70 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP54
- Питание: Двойная система — 24/48 В DC или 110/230 В AC
- Сертификации: IEC 60255, IEC 61000-6-2 (EMC), UL, CE
Преимущества и особенности
- Гибкая конфигурация защиты: Возможность настройки параметров и логики защиты под конкретные условия сети делает ABB REF615E-D универсальным для разных объектов (трансформаторы, кабели, двигатели).
- Цифровая интеграция: Поддержка IEC 61850 и других протоколов обеспечивает совместимость с современными SCADA/DMS системами, упрощая управление цифровыми сетями.
- Высокая точность измерений: Класс точности 0.2S/0.2 позволяет использовать ABB REF615E-D не только для защиты, но и для коммерческого учета энергии.
- Надежность: Двойная система питания и функция самодиагностики минимизируют риск выхода реле из строя, даже при сбоях в сети питания.
- Удобство эксплуатации: Дистанционное управление и журнал аудита упрощают обслуживание и анализ причин аварий, сокращая время восстановления сети.
Примеры применения в областях автоматизации
- Энергетика (Распределительная подстанция 10 кВ): ABB REF615E-D защищает трансформатор 10/0.4 кВ от коротких замыканий и перегрузок. При коротком замыкании на низковольтной стороне реле обнаруживает ток >10 кА, отправляет сигнал на отключение вакуумного выключателя и сигнализирует в SCADA. Одновременно реле мониторит напряжение на высоковольтной стороне — при падении ниже 9 кВ активирует предупреждение, предотвращая нестабильность питания потребителей.
- Промышленность (Металлургический завод): ABB REF615E-D установлен на линии питания крупного электродвигателя (10 кВ, 1000 кВт). Реле защищает двигатель от перегрузок (по току) и несимметрий фаз (по напряжению): при перегрузке тока >120% номинального реле сначала отправляет предупреждение, а при превышении >150% — отключает двигатель, предотвращая перегрев обмоток.
- Городская инфраструктура (Тепловая сеть): ABB REF615E-D защищает кабельную линию 20 кВ, питающую тепловые пункты. Реле имеет защиту от земных утечек по току нулевого провода: при обнаружении утечки >5 А реле отключает линию и сигнализирует бригаде об устранении неисправности, предотвращая повреждение кабеля и отключение тепла для жителей.
Сравнение с конкурентами
| Параметр | ABB REF615E-D | Аналог 1 (Siemens 7SJ80) | Аналог 2 (Schneider Sepam 80) |
|---|---|---|---|
| Протоколы коммуникации | IEC 61850, Modbus TCP, DNP3 | IEC 61850, Modbus TCP | IEC 61850, Modbus RTU/TCP |
| Класс точности (ток/напряжение) | 0.2S / 0.2 | 0.2S / 0.2 | 0.5 / 0.5 |
| Количество защитных функций | >20 (включая защиту от земных утечек) | >15 | >18 |
| Журнал аудита (записей) | 10 000 | 5 000 | 8 000 |
| Уровень защиты корпуса | IP54 | IP40 | IP54 |
Советы по выбору и предостережения
Советы по выбору
- Для цифровых сетей с IEC 61850: Если используется система управления на основе IEC 61850 (например, современные распределительные подстанции), ABB REF615E-D обеспечивает плагинтеграцию через GOOSE/MMS, избежая необходимости дополнительных шлюзов.
- Для коммерческого учета энергии: Класс точности 0.2S/0.2 делает реле подходящим для объектов, где требуется одновременно и защита, и точный учет энергии (например, промышленные предприятия).
- Для внешних подстанций: Защита IP54 и широкий температурный диапазон (-40…+70 °C) делают ABB REF615E-D предпочтительным для установок в открытом воздухе, в отличие от аналогов IP40.
Предостережения
- Настройка защитных параметров: При настройке параметров защиты (пороги, задержки) используйте данные расчета сети — неправильные параметры могут привести к ложному срабатыванию реле или неотработке при аварии.
- Калибровка: Проводите калибровку ABB REF615E-D раз в 2 года с помощью калибровочного стенда — это поддерживает точность измерений и соответствие классу 0.2S/0.2.
- Тестирование связи: Регулярно тестируйте связь между реле и SCADA — разрыв протокола IEC 61850 или Modbus TCP остановит передачу сигналов защиты, снижая безопасность сети.
- Резервное копирование конфигурации: Сохраняйте конфигурацию реле в файл через ПО ABB PCM600 — при сбое памяти это позволит быстро восстановить настройки без повторного проектирования.
