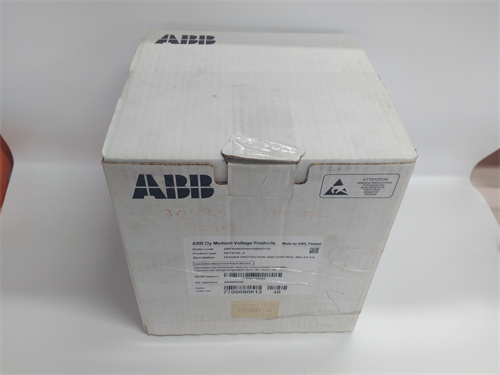

ABB REF615E_G HBFHAEAGANB1BAN1XG

Описание

Общая характеристика продукта ABB REF615E-G HBFHAEAGANB1BAN1XG

Технические параметры ABB REF615E-G HBFHAEAGANB1BAN1XG

• Основные параметры защиты и функциональности:
  • Тип устройства: Универсальное защитное реле для средне напряжных систем (10 кВ–35 кВ);
  • Ключевые защитные функции:
    • Защита от короткого замыкания: Двухзонная защита с настраиваемым временем отключения (0.05–10 с);
    • Защита от перегрузки: С регулируемым коэффициентом нагрева (класс 5/10/20) для адаптации к двигателям/трансформаторам;
    • Защита от несимметрии фаз: Защита от обрыва фаз и неравномерной нагрузки (порог 5–30% от номинального тока);
    • Дополнительные функции: Защита от земляного замыкания (зона 1/2), регулирование напряжения, блокировка при нестабильном частоте;
  • Количество защитных функций: >50 (включая регулирующие и диагностические).
• Параметры измерения и точности:
  • Измеряемые параметры: Ток (I), напряжение (U), мощность активная/реактивная (P/Q), частота (f), коэффициент мощности (cosφ);
  • Диапазон измерения:
    • Ток: 0–10 А (от трансформаторов тока ТТ 5 А);
    • Напряжение: 0–120 В (от трансформаторов напряжения ТН 100 В);
  • Точность измерения:
    • Ток/напряжение: ±0.2% от полного диапазона;
    • Мощность: ±0.5% от измеренного значения — высокая точность для анализа энергопотребления.
• Параметры коммуникации и интеграции:
  • Интерфейсы:
    • Ethernet (2 порта, 10/100/1000 Mbit/s): Поддерживают IEC 61850 (MMS, GOOSE), Modbus TCP, Ethernet/IP — для связи с SCADA ABB 800xA и ABB MT-91-ARCFPA;
    • RS-485 (1 порт): Поддерживает Modbus RTU — для локальной связи с аналоговыми индикаторами и блоками питания;
  • Поддержка GOOSE: Трансмиссия сигналов аварий за <3 мс — быстрая координация с другими защитными реле в субстанции;
  • Логирование: Хранение до 10 000 событий (время с точностью до 1 мс) и 100 аварийных осциллограмм — для детального анализа причин сбоев.
• Параметры надежности и эксплуатации:
  • Степень защиты (IP): IP54 — защита от пыли и капель воды (любое направление);
  • Температурный диапазон работы: -40 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 2000 Гц (ускорение 50 м/с²);
  • Питание: DC 24/48/110/220 В ±20% или AC 110/220 В ±20% — универсальность для различных источников питания;
  • Сертификации: IEC 61850 Ed. 2, CE, UL 508, ATEX Zone 2 — соответствие международным стандартам энергетики и безопасности.

Преимущества и особенности ABB REF615E-G HBFHAEAGANB1BAN1XG

1. Комплексная защита и адаптивность: Более 50 защитных функций делают ABB REF615E-G HBFHAEAGANB1BAN1XG идеальным для распределительных субстанций — оно защищает одновременно трансформатор 10 кВ (защита от перегрева, короткого замыкания) и кабели к нему (защита от земляного замыкания), а через лицензии можно добавить функцию защиты от дуговых замыканий при интеграции с ABB MT-91-ARCFPA.
2. Поддержка IEC 61850 и быстрая коммуникация GOOSE: Цифровая связь через IEC 61850 позволяет ABB REF615E-G HBFHAEAGANB1BAN1XG работать в полностью цифровых субстанциях — в объекте с 10 защитными реле ABB REF615E-G HBFHAEAGANB1BAN1XG они обмениваются сигналами аварий через GOOSE за <3 мс, координируя отключение и предотвращая распространение аварии на соседние линии.
3. Детальное логирование и удаленное обслуживание: Хранение 100 осциллограмм и доступ через Ethernet упрощают диагностику — при аварии в кабеле инженеры через SCADA ABB 800xA запрашивают осциллограмму ABB REF615E-G HBFHAEAGANB1BAN1XG, определяют тип сбоя (короткое замыкание) и место возникновения за 30 минут, вместо нескольких часов на разбор оборудования.
4. Модульность и экономия: Возможность расширять функции через лицензии (без замены аппаратуры) делает ABB REF615E-G HBFHAEAGANB1BAN1XG экономичным — при модернизации субстанции (добавление нового трансформатора) достаточно активировать дополнительную лицензию на защиту трансформатора, а не покупать новое реле.

Примеры применения ABB REF615E-G HBFHAEAGANB1BAN1XG в различных отраслях

• Распределительные субстанции (10 кВ): В субстанции ABB REF615E-G HBFHAEAGANB1BAN1XG защищает трансформатор 10 кВ/0.4 кВ и 2 кабеля питания. Реле настроено на две зоны защиты от короткого замыкания: зона 1 (от трансформатора до середины кабеля, время отключения 0.05 с) и зона 2 (весь кабель, время 0.5 с). При коротком замыкании в середине кабеля реле отключает линию за 0.05 с, предотвращая повреждение трансформатора. Данные о событии передаются в SCADA через IEC 61850.
• Промышленность (металлургический завод, 35 кВ): В заводе ABB REF615E-G HBFHAEAGANB1BAN1XG защищает шину питания главного стана. Реле интегрировано с ABB MT-91-ARCFPA — при детектировании дуги в шине модуль отправляет сигнал в реле, которое отключает шину за 0.1 с и активирует систему пожаротушения. Логи события и осциллограмма сохраняются в памяти реле для последующего анализа.
• Энергетика (ветряная электростанция, 20 кВ): В ВЭС ABB REF615E-G HBFHAEAGANB1BAN1XG защищает кабели между ветряными турбинами и основным трансформатором. Реле контролирует несимметрию тока (обрыв фаз) — при обрыве одной фазы реле снижает нагрузку на турбины за 0.2 с и отправляет предупреждение в контроллер ВЭС, предотвращая повреждение генераторов.
• Нефтегаз (нефтехранилище, 10 кВ): На хранилище ABB REF615E-G HBFHAEAGANB1BAN1XG защищает систему питания компрессоров и насосов. Реле настроено на защиту от перегрузки (класс 10) — при увеличении тока компрессора >120% номинального реле сначала отправляет предупреждение, а при достижении 150% отключает питание за 10 с, защищая двигатель от перегрева.

Сравнение ABB REF615E-G HBFHAEAGANB1BAN1XG с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB REF615E-G HBFHAEAGANB1BAN1XG

Рекомендации по выбору

1. Распределительные субстанции и промышленные высоковольтные линии (10–35 кВ): Выбирайте ABB REF615E-G HBFHAEAGANB1BAN1XG для защиты трансформаторов, кабелей и шин — его комплексный набор функций и адаптивность заменяют несколько специализированных реле, экономя место в шкафу.
2. Цифровые субстанции с IEC 61850: Если объект соответствует стандарту цифровых субстанций — ABB REF615E-G HBFHAEAGANB1BAN1XG с поддержкой IEC 61850 Ed. 2 и GOOSE — оптимальный выбор, так как он обеспечивает быструю цифровую коммуникацию и интеграцию с SCADA.
3. Объекты, требующие последующей модернизации: Для субстанций, которые планируется расширять (добавление оборудования), — ABB REF615E-G HBFHAEAGANB1BAN1XG с лицензионной модульностью — предпочтительнее, так как он позволяет добавлять функции без замены аппаратуры.

Меры предостережения

1. Калибровка перед запуском: Перед вводом в эксплуатацию калибруйте входы тока/напряжения ABB REF615E-G HBFHAEAGANB1BAN1XG с использованием стандартных сигналов (например, 2.5 А для тока, 50 В для напряжения) — некачественная калибровка приведет к ложным срабатываниям или нереакции на аварии.
2. Проверка связи GOOSE/IEC 61850: Раз в месяц проверяйте передачу сигналов через IEC 61850 — используйте диагностический режим реле для отправки тестовых GOOSE-сообщений и убедитесь, что они принимаются другими реле/SCADA, чтобы избежать задержек в координации защиты.
3. Резервное копирование конфигурации: Раз в неделю копируйте конфигурацию ABB REF615E-G HBFHAEAGANB1BAN1XG на внешний носитель — при сбое памяти это позволит восстановить настройки за 15 минут, вместо повторного проектирования.
4. Ограничение доступа к настройкам: Назначьте уровни доступа (оператор/инженер) — несанкционированное изменение параметров защиты (например, времени отключения) может нарушить безопасность и привести к аварии.
