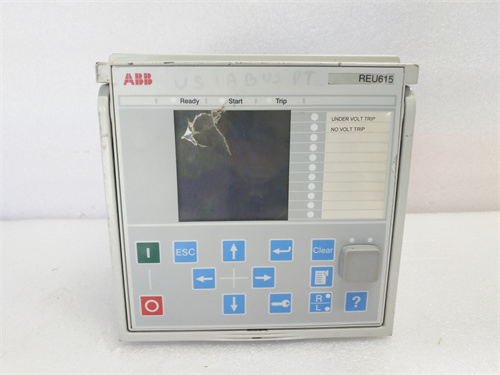

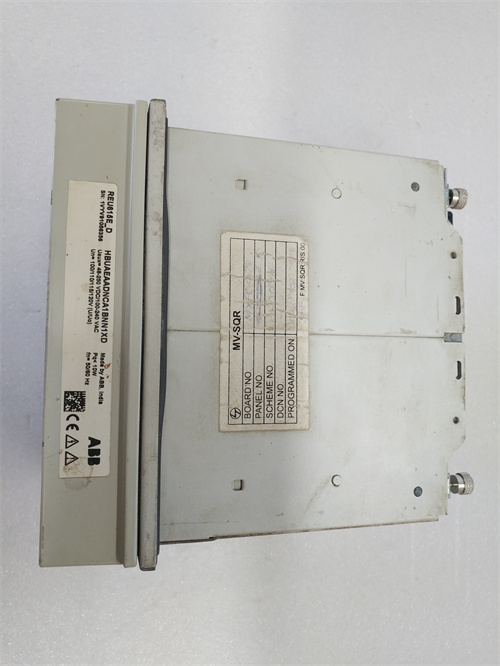

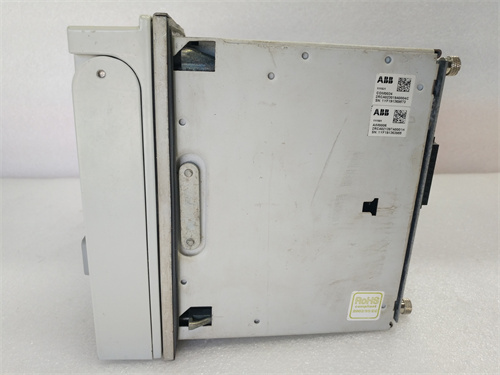

ABB REU615E – Универсальное интеллектуальное решение для защиты и контроля средне- и высоковольтных систем
ABB REU615E – это многофункциональный цифровой релей защиты и контроля от компании ABB, специализированный для применения в распределительных сетях, трансформаторах и промышленных энергетических системах среднего и высокого напряжения (10–220 кВ). Устройство ABB REU615E сочетает в себе универсальный набор защитных функций, высокую вычислительную мощность и простоту интеграции, что делает его идеальным выбором для крупных промышленных предприятий, объектов критической инфраструктуры и региональных энергетических компаний в России. Особенно ценным преимуществом ABB REU615E является его адаптивность к различным типам оборудования и соответствие требованиям SIL 2, а также сертификация ГОСТ Р. Благодаря продвинутой диагностике и поддержке современных коммуникационных протоколов, ABB REU615E значительно повышает надежность эксплуатации и оптимизирует операционные процессы.
Описание продукта
ABB REU615E представляет собой универсальный интеллектуальный релей, предназначенный для защиты линий электропередач (кабельных и воздушных), трансформаторов распределительного и силового класса, распределительных устройств и вспомогательных энергетических систем. Компонент ABB REU615E поддерживает расширенный набор защитных и управляющих функций: перегрузка, короткое замыкание, земляное замыкание, несимметричные режимы, потеря фаз, контроль изоляции, защита от арки и трансients, а также автоматические реключения и управление нагрузкой. Одной из ключевых особенностей ABB REU615E является его гибкая конфигурация – пользователи могут подобрать необходимый набор функций под конкретный тип защищаемого оборудования, а также настроить параметры через интуитивно понятный веб-интерфейс. ABB REU615E поддерживает все актуальные коммуникационные протоколы, включая IEC 61850 Ed.2 (MMS, GOOSE, Sampled Values), Modbus TCP/RTU и DNP3.0, что обеспечивает беспрепятственное взаимодействие с современными SCADA-системами и распределенными автоматизированными комплексами (АСУТП). Устройство может работать как в составе сети, так и в автономном режиме, что делает его универсальным для новых проектов и модернизации существующих энергетических инфраструктур.
Технические параметры
- Тип устройства: Универсальный цифровой релей защиты и контроля средне- и высоковольтных систем
- Номинальное напряжение питания: 110/220 В (АС/DC), допуск ±15%; опционально 24/48 В DC
- Пределы измерения тока: 0,1 – 80 кА (напряжение трансформатора тока: 1 А/5 А)
- Пределы измерения напряжения: 10 – 220 кВ (напряжение трансформатора напряжения: 100/√3 В, 220/√3 В)
- Точность измерений: Класс 0,1 для тока и напряжения; класс 0,2 для активной/реактивной мощности; класс 0,05 для частоты
- Коммуникационные интерфейсы: IEC 61850 Ed.2 (MMS, GOOSE, Sampled Values), Modbus TCP/RTU, DNP3.0, IEC 60870-5-103, Ethernet/IP (опционально)
- Время реакции на аномалии: До 0,8 мс (для коротких замыканий); до 2 мс (для специализированных функций)
- Операционные температуры: -40 °C до +70 °C (широкоемкостный режим)
- Класс защиты по IP: IP54 (внешняя панель), IP20 (внутренние компоненты)
- Габаритные размеры: 216 × 144 × 200 мм (ширина × высота × глубина)
- Масса: 3,9 кг (базовая конфигурация)
- Цифровые входы: 24 штук (сухие контакты, 24 В DC; опционально 8 дополнительных)
- Цифровые выходы: 16 штук (релейные контакты, 5 А/250 В АС; опционально MOSFET-выходы)
- Аналоговые входы: 8 штук (16-битное разрешение, для подключения температурных, влажностных и давностных датчиков)
- Функции защиты:
- Перегрузка (I>), короткое замыкание (I>>) – двухуровневая
- Земляное замыкание (I0>) – токовая, напряжностная и смешанная защита
- Несимметричные режимы (I2>), потеря фаз
- Контроль изоляции (для изолированных и заземленных сетей)
- Защита от арки, трансients и неправильного включения
- Блокировка ненужных защит, регулируемые задержки срабатывания
- Функции контроля: Автоматические реключения (до 5 циклов), логические блоки (до 300 программных элементов), архивирование данных (до 5 лет), удаленное обновление ПО
- Диагностика: Предиктивная диагностика оборудования и сети, регистрация событий (до 30 000 записей), мониторинг параметров в реальном времени, индикация неисправностей через интерфейс и световые сигналы
- Сертификации: ГОСТ Р, IEC 61850 Ed.2, IEC 60255, IEEE C37.238, ISO 9001, SIL 2 (опционально SIL 3)
Преимущества и особенности
- Универсальность применения: ABB REU615E подходит для защиты различных типов оборудования (линии, трансформаторы, распределительные устройства) и классов напряжения (10–220 кВ), что экономит бюджет при комплексной модернизации энергетических систем – нет необходимости покупать специализированные реле для каждого объекта.
- Гибкая конфигурация: Возможность выбора и настройки защитных функций позволяет адаптировать ABB REU615E под конкретные требования объекта, избегая переплаты за лишнюю функциональность и оптимизируя работу системы защиты.
- Высокая скорость реакции и точность: Время реакции до 0,8 мс на критические аномалии (короткое замыкание) и класс точности измерений 0,1 обеспечивают эффективную защиту оборудования и точный мониторинг параметров сети, снижая риск аварий и экономических потерь.
- Легкая интеграция с современными системами: Поддержка протокола IEC 61850 Ed.2 и других распространенных коммуникационных стандартов позволяет легко интегрировать ABB REU615E в существующие SCADA-системы и АСУТП без дополнительных затрат на адаптацию.
- Простота эксплуатации: Интуитивно понятный веб-интерфейс с поддержкой русского языка, возможность удаленной настройки и диагностики, а также автоматическое формирование отчетов значительно упрощают работу операторов и снижают требования к их квалификации.
- Высокая надежность в суровых условиях: Адаптация к диапазону температур от -40 °C до +70 °C, устойчивость к электромагнитным помехам (класс EMS 3) и использование высококачественных компонентов гарантируют стабильную работу ABB REU615E в различных климатических и промышленных условиях России.
- Соответствие российским стандартам: Сертификация ГОСТ Р и адаптация к требованиям российской энергетической промышленности упрощают процедуру сертификации объектов и получение разрешений на эксплуатацию, сокращая сроки реализации проектов.
Примеры применения в отраслях
- Промышленность (химическая): В химическом заводе в Башкортостане ABB REU615E защищает трансформаторы силового класса (35 кВ) и линии электропередач, питающие технологические цехов. Гибкая конфигурация реле позволяла адаптировать его под специфику процессов (переменная нагрузка, высокие требования к безопасности), а интеграция с SCADA-системой обеспечила удаленный контроль и диагностику. Благодаря предиктивной диагностике, удалось снизить количество внеплановых остановок на 25%.
- Региональная энергетика: В распределительных подстанциях энергетической компании в Свердловской области ABB REU615E была установлена на 45 объектов для защиты линий электропередач 10–35 кВ и трансформаторов распределительного класса. Устойчивость к низким температурам (-40 °C) гарантирует стабильную работу в зимние месяцы, а автоматические реключения снижают время восстановления сети после аварий на 30%.
- Инфраструктура (авиапорт): В международном аэропорту Нижнего Новгорода ABB REU615E защищает распределительные устройства и линии электропередач 10–35 кВ, отвечающие за энергоснабжение терминалов, ангаров и вспомогательных объектов. Поддержка протокола IEC 61850 Ed.2 позволило интегрировать реле в единую систему управления аэропортом, обеспечивая централизованный мониторинг и управление энергопотреблением.
- Металлургия (цветная): В заводе по производству алюминия в Красноярском крае ABB REU615E защищает трансформаторы 110 кВ, питающие электролизеры и другие энергоемкие установки. Высокая скорость реакции реле на короткие замыкания минимизирует повреждения оборудования, а предиктивная диагностика позволяет планировать техническое обслуживание в периоды низкой нагрузки, снижая экономические потери.
Сравнение с конкурентами
| Параметр | ABB REU615E | Конкурентский продукт (Schneider Electric Sepam 40) | Преимущество ABB REU615E |
|---|---|---|---|
| Универсальность применения | 10–220 кВ (линии, трансформаторы, УП) | 10–110 кВ (специализация на линиях) | Подходит для более широкого спектра объектов и классов напряжения |
| Гибкая конфигурация | Настраиваемый набор защитных функций | Фиксированный набор функций | Адаптация под конкретные требования объекта, экономия бюджета |
| Время реакции (короткие замыкания) | До 0,8 мс | До 1,5 мс | Быстрее отсечка аварийного тока, меньше повреждений оборудования |
| Коммуникационные протоколы | IEC 61850 Ed.2, Modbus, DNP3.0 | IEC 61850 Ed.1, Modbus | Поддержка актуальных протоколов, легкая интеграция с современными системами |
| Пределы измерения тока | 0,1 – 80 кА | 0,1 – 50 кА | Подходит для защиты оборудования с более высокими током нагрузки |
| Диагностика | Предиктивная (30 000 событий) | Базовая (10 000 событий) | Лучшие возможности прогнозирования состояния оборудования и предотвращения аварий |
| Операционные температуры | -40 °C до +70 °C | -25 °C до +70 °C | Работа в более широких климатических условиях России (Сибирь, Дальний Восток) |
| Цифровые входы/выходы | 24DI/16DO (расширяемы) | 16DI/10DO | Больше возможностей для подключения сигналов контроля и управления |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип и параметры защищаемого оборудования – ABB REU615E идеально подходит для комплексной защиты линий, трансформаторов и распределительных устройств среднего и высокого напряжения (10–220 кВ) в промышленных и энергетических объектах.
- Оцените требуемые коммуникационные возможности – если нужно интеграция с современными SCADA-системами или АСУТП, выбирайте вариант с поддержкой IEC 61850 Ed.2 и Ethernet/IP.
- Проверьте климатические условия эксплуатации – для регионов с низкими температурами (-40 °C) ABB REU615E является оптимальным выбором благодаря широкому диапазону рабочих температур.
- Купайте через официальных дилеров ABB – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р и SIL 2, а также профессиональную техническую поддержку (настройку, обучение персонала).
- Учтите перспективы модернизации – гибкая конфигурация и модульная архитектура ABB REU615E позволяют расширять функциональность при добавлении новых объектов или изменении требований к защите.
Меры предосторожности
- Монтаж, настройку и обслуживание ABB REU615E должен выполнять квалифицированный персонал с опытом работы с релеями защиты средне- и высоковольтных систем.
- Перед монтажом проверьте исправность корпуса, кабелей и компонентов ABB REU615E, а также соответствие напряжения питания техническим требованиям.
- При настройке защитных функций (напряжение срабатывания, время задержки, тип защиты) строго следуйте технической документации на защищаемое оборудование и рекомендациям ABB, избегайте самостоятельной модификации параметров.
- Во время эксплуатации регулярно обновляйте программное обеспечение через официальный портал ABB или веб-интерфейс реле – это позволяет получить новые функции и исправить возможные ошибки безопасности.
- Не подвергайте устройство воздействию влаги, пыли и сильных механических нагрузок超出 указанного класса защиты IP54 – соблюдайте условия эксплуатации из паспорта продукта.
