Описание
Описание продукта

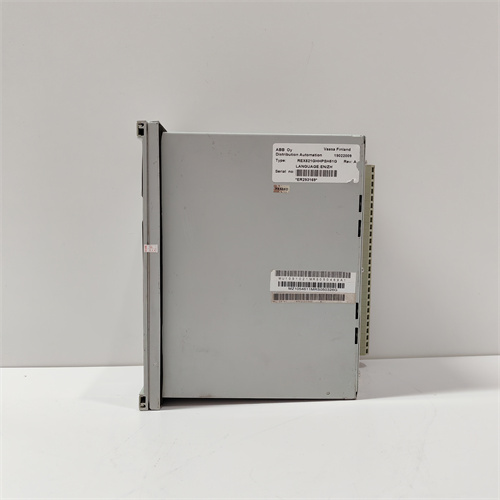

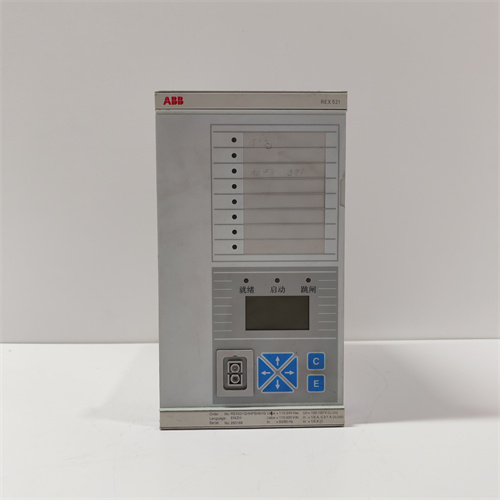

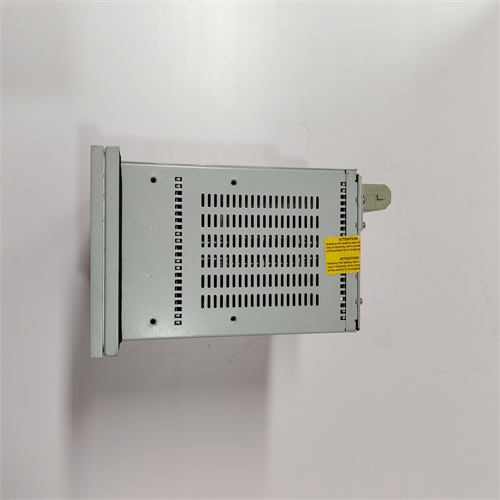

ABB REX521 GHHPSH07G — это специализированное цифровое реле защиты и контроля для промышленных моторов и электроприводов, разработанное ведущим брендом ABB для энергетических компаний, тяжелой промышленности и крупных производственных комплексов. Компонент ABB REX521 GHHPSH07G сочетает в себе высокоточную защиту моторов, интеллектуальные алгоритмы управления и расширенные диагностические функции, адаптированные к требованиям современных автоматизированных систем 0.4–11 кВ. Благодаря передовой микропроцессорной архитектуре и усиленной промышленной конструкции, ABB REX521 GHHPSH07G демонстрирует исключительную устойчивость в условиях сильных электромагнитных помех, широких температурных колебаний и агрессивных производственных сред — гарантируя надежную защиту моторов от перегрузок, коротких замыканий, несимметрий, обрыва фаз и других опасных режимов. При интеграции в существующие системы ABB REX521 GHHPSH07G легко совмещается с контроллерами ABB (AC500, 800xA) и другими топовыми PLC/DCS (Siemens S7-400H, Allen-Bradley ControlLogix 5580), а также поддерживает ключевые промышленные протоколы, обеспечивая безупречную интеграцию в единую систему управления производством. Бренд ABB славится инновациями и высочайшим качеством в сфере энергетической техники, и ABB REX521 GHHPSH07G подтверждает это — он сочетает в себе специализированную функциональность, максимальную надежность и удобство эксплуатации, становясь предпочтительным выбором для проектов, где требуется эффективная защита и управление промышленными моторами. Для получения детальной технической документации и оформления заказа перейдите по ссылке: [ссылка на продукт ABB REX521 GHHPSH07G].
Технические параметры
- Бренд: ABB
- Модель: REX521 GHHPSH07G
- Тип продукта: Специализированное цифровое реле защиты и контроля промышленных моторов (0.4–11 кВ)
- Основные функции защиты и контроля моторов:
- Защита от перегрузки (I>): класс 5, 10, 20 с адаптивным временем срабатывания и учетом температуры обмотки
- Защита от коротких замыканий (I>>, I>>>: трифазные, двухфазные, земляные)
- Защита от несимметричных нагрузок (отрицательная последовательность U2/I2) с ограничением тока реактивной мощности
- Защита от обрыва фаз и трансформаторов тока/напряжения
- Защита от перенапряжения/недонапряжения (U>, U<) и фазного сдвига
- Функции управления: плавный пуск/остановка, реверс вращения, остановка по торможению, регулировка скорости (с поддержкой инверторов)
- Дополнительные функции: регистрация аварийных процессов с частотой дискретизации до 500 Гц, предиктивная диагностика состояния моторов (мониторинг износа подшипников, обмоток), программная блокировка несанкционированного доступа, удаленное управление через мобильные приложения
- Параметры измерения:
- Ток моторного тока: 0–800 А (с трансформаторами тока 1 А/5 А или напрямую для низковольтных моторов)
- Входное напряжение: 0.4–11 кВ (с трансформаторами напряжения)
- Мощность моторов: до 2000 кВт
- Частота: 45–65 Гц
- Точность измерения: класс 0.1S (для тока/напряжения), класс 0.2 (для мощности и энергии)
- Коммуникационные интерфейсы:
- Порт Ethernet: 2 × RJ45 (10/100/1000 Мбит/с), поддержка TCP/IP, Modbus TCP, IEC 61850 (MMS, GOOSE), OPC UA
- Порт RS-485: 1 ×, поддержка Modbus RTU, IEC 60870-5-103, DNP3.0
- Коннектор для локального подключения: USB Type-C + Ethernet (сервисный доступ)
- Опциональный модуль Wi-Fi/Bluetooth для дистанционной диагностики и настройки
- Электрические характеристики:
- Питание: 110/220 В АС/DC ±20% (纹波 ≤ 15%), потребляемая мощность: ≤ 18 Вт
- Входы для сигналов защиты/управления: 16 цифровых входов (дифференциальные, 24 В DC, с фильтрацией шума)
- Выходы для управления/сигнализации: 12 релейных выходов (Normally Open/Normally Closed, контактная мощность 10 А/250 В АС)
- Аналоговые входы/выходы: 6 AI (4–20 мА) для подключения датчиков температуры/вибрации + 4 AO (4–20 мА)
- Рабочие условия:
- Температура: -30 °C до +75 °C
- Влажность: 5–95% (без конденсации)
- Уровень защиты от электромагнитных помех: EMC Class A+ (IEC 61000-6-4)
- Устойчивость к вибрациям: 5–150 Гц (амплитуда 0.3 мм)
- Конструкционные параметры:
- Тип монтажа: DIN-рейка (ширина 4 модуля = 72 мм) или панельный
- Уровень защиты корпуса: IP20 (DIN-монтаж), IP54 (панельный монтаж с герметичными соединителями)
- Материал корпуса: Усиленный алюминиевый сплав с антикоррозийным покрытием
- Размеры: 72 × 250 × 320 мм (ширина × глубина × высота)
- Вес: 3.0 кг
- Программное обеспечение:
- Конфигурация: ABB Relion® Engineering Tool (RET) Pro Motor (с специализированными шаблонами для моторов)
- Поддержка обновления прошивки по сети, USB и Wi-Fi
- Встроенная база данных событий: до 20 000 событий (с временем отметки UTC, графическим отображением аварийных процессов)
- Гарантийный срок: 8 лет
- Стандарты сертификации: IEC 60255, IEC 61850 Ed.2, CE, RoHS, DIN EN 61326-2-3, UL 1077, ISO 9001, SIL 2 (согласно IEC 61508)
Преимущества и особенности
- Специализированная защита моторов: ABB REX521 GHHPSH07G оснащен уникальными алгоритмами защиты, адаптированными к особенностям работы промышленных моторов — включая учет температуры обмотки и защиты от износа подшипников, что максимально снижает риск повреждения дорогого оборудования.
- Интеллектуальная диагностика: Предиктивная диагностика состояния моторов (мониторинг вибраций, температуры, тока пуска) позволяет выявлять деградацию компонентов на ранних стадиях, продлевая срок службы моторов и снижая затраты на ремонт.
- Высокая точность и надежность: Измерение параметров с классом точности 0.1S и усиленная конструкция обеспечивают стабильную работу в суровых промышленных условиях, а соответствие SIL 2 гарантирует высокий уровень функциональной безопасности.
- Продвинутая коммуникация и интеграция: Поддержка IEC 61850 Ed.2 и OPC UA позволяет интегрировать ABB REX521 GHHPSH07G в современные системы управления производством (MES/ERP) и облачные платформы, обеспечивая прозрачность процессов.
- Гибкость управления: Функции плавного пуска, реверса и регулировки скорости позволяют оптимизировать работу моторов под конкретные производственные задачи, снижая энергопотребление и износ оборудования.
- Экономическая эффективность: Длительный гарантийный срок (8 лет), низкое энергопотребление и минимальные затраты на обслуживание делают реле выгодным выбором для долгосрочных инвестиций в промышленное оборудование.
Примеры применения в отраслях
- Тяжелая промышленность (металлургия, нефтедобыча, химическая промышленность): Защита и управление высокомощными моторами агрегатов, насосов, компрессоров и конвейеров — ABB REX521 GHHPSH07G адаптируется к переменным нагрузкам и агрессивным средам, а предиктивная диагностика своевременно выявляет проблемы, предотвращая остановки производства.
- Энергетика (электростанции, распределительные подстанции): Защита и управление моторами вспомогательного оборудования (насосов охлаждения, вентиляторов, насосов масла) — реле обеспечивает надежную работу критических систем, поддерживая стабильность электроснабжения.
- Машиностроение (производственные линии, станки с ЧПУ): Управление и защита моторов производственных станков — плавный пуск и регулировка скорости позволяют улучшить качество продукции и снизить износ станочного оборудования.
- Жилищно-коммунальная инфраструктура (водопроводные станции, тепловые сети): Защита и управление моторами насосов и вентиляторов — удаленное управление и диагностика позволяют техническому персоналу контролировать состояние оборудования без выезда на объект, снижая затраты на обслуживание.
Сравнение с конкурентами
| Параметр | ABB REX521 GHHPSH07G | Конкурент 1 (Siemens 7SJ45) | Конкурент 2 (Schneider Electric Sepam M60) |
|---|---|---|---|
| Основные функции | Специализированная защита моторов, предиктивная диагностика, SIL 2 | Базовая защита моторов + ограниченные функции управления | Общая защита + функции для моторов (ограниченные) |
| Поддерживаемые протоколы | IEC 61850 Ed.2, Modbus TCP/RTU, IEC 60870-5-103, DNP3.0, OPC UA, Wi-Fi/Bluetooth (опционально) | IEC 61850 Ed.2, Modbus TCP/RTU | IEC 61850 Ed.1, Modbus TCP/RTU |
| Время срабатывания (КЗ) | ≤ 6 мс | ≤ 9 мс | ≤ 8 мс |
| Количество входов/выходов | 16/12 | 12/8 | 14/10 |
| Точность измерения | Класс 0.1S | Класс 0.2S | Класс 0.2S |
| Гарантийный срок | 8 лет | 5 лет | 6 лет |
| Потребляемая мощность | ≤ 18 Вт | ≤ 22 Вт | ≤ 20 Вт |
| Уникальные преимущества | Предиктивная диагностика моторов, SIL 2, специализированные алгоритмы защиты | Совместимость с Siemens TIA Portal | Легкость в настройке, интеграция с EcoStruxure |
| Недостатки | Высокая цена по сравнению с базовыми моделями | Ограниченные функции диагностики, отсутствие Wi-Fi | Отсутствие алгоритмов учета температуры обмотки, низкая устойчивость к ЭМП |
Вывод: ABB REX521 GHHPSH07G выделяется среди специализированных реле для моторов благодаря сочетанию специализированной функциональности, интеллектуальной диагностики, высокой точности и длительного гарантийного срока 8 лет. В отличие от Siemens 7SJ45 и Schneider Electric Sepam M60, он предлагает расширенные возможности защиты и управления, адаптированные к потребностям промышленных моторов, а также интеграцию в современные системы управления производством. ABB REX521 GHHPSH07G является оптимальным решением для проектов, где требуется максимальная надежность и эффективность в защите и управлении промышленными моторами — от тяжелой промышленности до энергетических объектов.
Советы по выбору и меры предосторожности
- Советы по выбору: При выборе реле учитывайте тип и мощность моторов, требования к диагностике и функциональной безопасности (SIL), а также возможность интеграции в существующие системы управления. Если вам нужно специализированное реле с предиктивной диагностикой и расширенными функциями управления, ABB REX521 GHHPSH07G станет идеальным выбором. Обратите внимание на совместимость с программным обеспечением ABB RET Pro Motor и существующими контроллерами.
- Меры предосторожности:
- Монтаж и подключение ABB REX521 GHHPSH07G должен выполняться сертифицированными специалистами в соответствии с инструкциями производителя и правилами электробезопасности (ПУЭ, IEC 61131, IEC 61508). Проверьте правильность подключения сигналов от трансформаторов тока/напряжения, датчиков температуры/вибрации и управляющих линий.
- Перед запуском произведите детальную калибровку параметров через ABB RET Pro Motor — настройте алгоритмы защиты и управления в соответствии с техническими характеристиками моторов (мощность, ток пуска, скорость), активируйте предиктивную диагностику и программную блокировку от несанкционированного доступа.
- Избегайте монтажа реле в зонах с прямым солнечным светом, высокой влажностью (超出 95%) или сильными вибрациями — для панельного монтажа используйте герметичные соединители и防震ные крепления.
- Для защиты от электромагнитных помех используйте экранированные кабели класса Cat6A для Ethernet и сигнальных линий, а также соблюдайте правила заземления в соответствии с стандартами IEC 61000-6-4 и требованиями SIL 2.
- Регулярно обновляйте прошивку реле через сеть, USB или Wi-Fi, и анализируйте данные предиктивной диагностики при еженедельном обслуживании — это позволит выявить потенциальные проблемы с моторами на ранних стадиях.
- При длительном неиспользовании отключите реле от питания и храните в сухом помещении с температурой от -10 °C до +40 °C, защищая от механических повреждений, контакта с агрессивными средами и пыли.
- REX521
