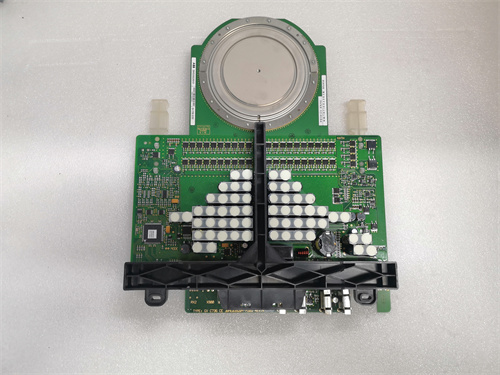

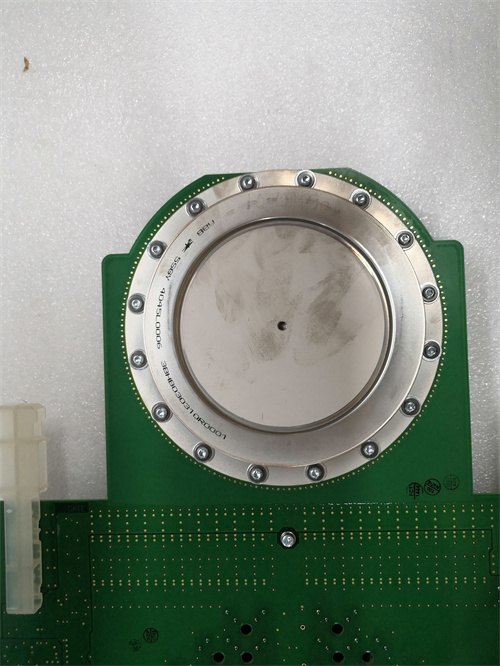

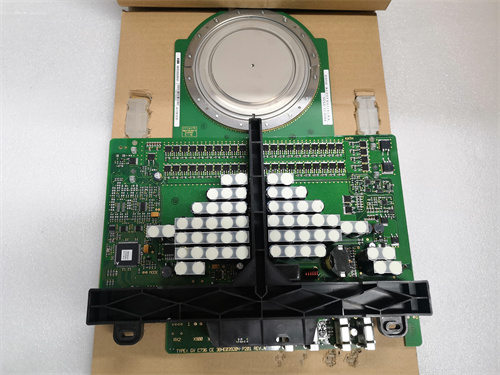

ABB S-123H 3BHB030479R0512

Описание

Общая характеристика продукта ABB S-123H 3BHB030479R0512

Технические параметры ABB S-123H 3BHB030479R0512

• Общие параметры модуля:
  • Тип устройства: Силовой инверторный модуль (IGBT-технология) для систем ABB;
  • Совместимые системы: ABB ACS880 Industrial Drives, ABB AC800M DCS, ABB 800xA Control System, высокомощные электродвигатели ABB M3BP;
  • Назначение: Преобразование DC в AC, регулировка скорости и мощности приводов, управление нагревыми элементами;
  • Количество фаз: Трехфазный (выход) — для питания стандартных промышленных двигателей.
• Параметры электротехнические:
  • Входное напряжение (DC): 540–900 В — совместимо с системами питания ABB DCS800;
  • Выходное напряжение (AC): 0–480 В (настраиваемое) — подходит для большинства промышленных двигателей;
  • Максимальный выходной ток: 120 А (номинальный) / 180 А (кратковременный, до 1 минуты) — устойчивость к перегрузкам;
  • Максимальная выходная мощность: 75 кВт (при AC 480 В, 50 Гц) — для управления средне- и высокомощными приводами;
  • Частотный диапазон (выход): 0–500 Гц — плавная регулировка скорости двигателей.
• Параметры надежности и защиты:
  • Класс эффективности: >97% — низкие потери энергии при преобразовании;
  • Защитные функции:
    • Защитение от перегрева IGBT (срабатывание при температуре >150 °C);
    • Защитение от короткого замыкания на выходе (трёхфазная защита);
    • Защитение от нестабильного входного напряжения (DC);
    • Защитение от перемагничивания двигателя;
  • Уровень EMC: Соответствие EN 61000-6-2/4 (класс 2) — снижение электромагнитных помех для соседнего оборудования.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -10 °C до +55 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы ABB ACS880;
  • Материал корпуса: Алюминиевый сплав с интегрированными радиаторами — эффективный теплоотвод;
  • Размеры: 280 мм (ширина) × 350 мм (высота) × 120 мм (глубина);
  • Тип монтажа: Крепление на металлический шкаф (через крепежные пластины);
  • Индикация: Светодиодная индикация (зеленый — нормальная работа, желтый — предупреждение, красный — ошибка) + цифровой индикатор тока/напряжения.

Преимущества и особенности ABB S-123H 3BHB030479R0512

1. Высокая мощность и устойчивость к перегрузкам: Максимальный выходной ток 180 А (кратковременный) позволяет ABB S-123H 3BHB030479R0512 управлять приводами с пиковыми нагрузками — например, в металлургическом заводе он запускает рольков с массой 5 тонн, выдерживая кратковременную перегрузку при прокатке толстых листов стали, без перегрева или отключения.
2. Высокая эффективность и снижение энергопотребления: Эффективность >97% минимизирует потери энергии при преобразовании DC в AC — в ТЭС, где модуль управляет приводами насосов охлаждения, это снижает общие энергозатраты на 5–8% годовых, что существенно для крупных объектов.
3. Интеграция с системами ABB и удобство диагностики: ABB S-123H 3BHB030479R0512 автоматически синхронизируется с приводами ACS880 и DCS 800xA — через ПО ABB Drive composer можно отслеживать температуру IGBT, выходной ток, уровень энергопотребления и дистанционно настраивать параметры. При возникновении ошибки (например, перегрев) модуль отправляет детальную диагностику в DCS, упрощая поиск причины.
4. Прочный дизайн и эффективный теплоотвод: Корпус из алюминиевого сплава с радиаторами обеспечивает быстрый отвод тепла от IGBT — даже при максимальной нагрузке 75 кВт температура модуля не превышает 50 °C, что продлевает срок службы компонентов до 8–10 лет.

Примеры применения ABB S-123H 3BHB030479R0512 в различных отраслях

• Металлургия (линия прокатки стали): В заводе прокатки ABB S-123H 3BHB030479R0512 подключен к приводу ACS880 и управляет рольковым станком с электродвигателем мощностью 60 кВт. Модуль регулирует скорость рольков от 10 до 50 об/мин в зависимости от толщины прокатываемой стали, поддерживая плавное движение и предотвращая деформацию листов. При кратковременной перегрузке (при прокатке жестких сталей) модуль выдерживает ток 180 А, не отключаясь.
• Энергетика (турбина ГЭС): В газовой электростанции ABB S-123H 3BHB030479R0512 управляет приводом вспомогательного насоса турбины (мощность 70 кВт). Он преобразует DC 650 В из системы питания в AC 400 В, регулируя скорость насоса в зависимости от давления пара в турбине. Высокая эффективность модуля снижает энергопотребление насоса, что влияет на общую экономичность ГЭС.
• Нефтегаз (компрессорная станция): В станции сжатия газа ABB S-123H 3BHB030479R0512 управляет электродвигателем компрессора (мощность 75 кВт). Модуль регулирует частоту вращения двигателя от 500 до 1500 об/мин, поддерживая стабильное давление газа в трубопроводе. Защитная функция от короткого замыкания предотвращает повреждение компрессора при нештатных ситуациях.
• Химическая промышленность (центробежный сепаратор): В сепараторе для разделения химических растворов ABB S-123H 3BHB030479R0512 управляет приводом ротора (мощность 55 кВт). Он плавно регулирует скорость ротора от 1000 до 3000 об/мин, обеспечивая эффективное разделение фаз, а защита от перемагничивания предотвращает износ двигателя.

Сравнение ABB S-123H 3BHB030479R0512 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB S-123H 3BHB030479R0512

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB S-123H 3BHB030479R0512 если ваша установка использует приводы ABB ACS880, DCS AC800M или 800xA — это гарантирует полную интеграцию, автоматизированное распознавание модуля и поддержку всех функций регулировки.
2. Управление высокомощными нагрузками с перегрузками: Для приводов, насосов или компрессоров с номинальной мощностью 50–75 кВт и пиковыми нагрузками (ток >120 А) ABB S-123H 3BHB030479R0512 — оптимальный выбор, благодаря устойчивости к кратковременным перегрузкам.
3. Требования к высокой эффективности: Если снижение энергопотребления является приоритетом (например, в ТЭС, ГЭС), ABB S-123H 3BHB030479R0512 с эффективностью >97% — предпочтительнее аналогов с более низкой эффективностью.

Меры предостережения

1. Проверка соответствия нагрузки параметрам: Не превышайте максимальный выходной ток 120 А (номинальный) и мощность 75 кВт — длительная перегрузка приведет к перегреву IGBT и выходу ABB S-123H 3BHB030479R0512 из строя. Для нагрузок >75 кВт используйте несколько модулей в параллели.
2. Охлаждение и монтаж: Обеспечьте принудительную вентиляцию шкафа ( воздушный поток >2 м/с) при работе модуля на максимальной нагрузке — температура IGBT не должна превышать 120 °C. Не монтируйте ABB S-123H 3BHB030479R0512 близко к другим нагревающимся компонентам (трансформаторы, другие силовые модули).
3. Регулярная диагностика через ПО ABB: Раз в месяц проверяйте состояние модуля через ABB Drive composer — контролируйте температуру IGBT, выходной ток и уровень напряжения. При появлении предупреждений (желтый светодиод) устраняйте причину (например, недостаточное охлаждение) до возникновения ошибки.
4. Использование сертифицированного питания: Подключайте ABB S-123H 3BHB030479R0512 только к системам питания ABB DCS800 или аналогичным с стабильным DC напряжением 540–900 В — нестабильное питание приведет к искажению выходного сигнала и повреждению модуля.
