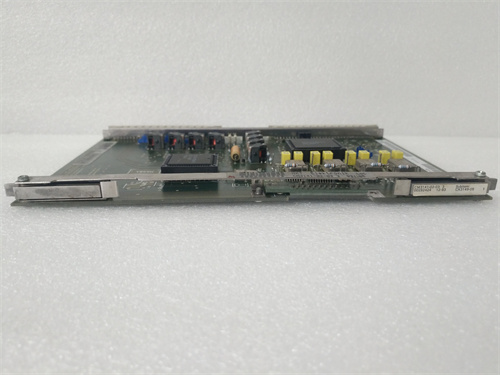

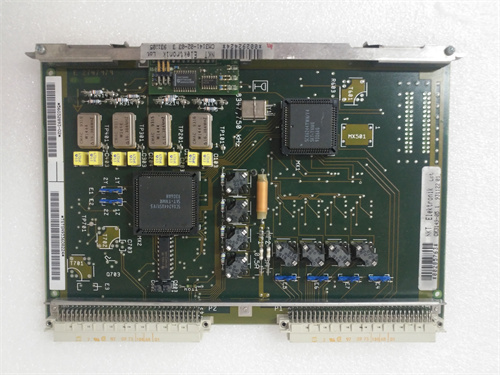

ABB SA167 3BSE003390R1

Описание

Основная информация о продукте: ABB SA167 3BSE003390R1

Описание продукта

Технические параметры

• Модель: ABB SA167 3BSE003390R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
• Тип продукта: Многоканальный аналоговый входной модуль
• Параметры входных сигналов:
  • Количество каналов: 8 независимых каналов
  • Поддерживаемые типы сигналов: 4-20 мА (ток), 0-10 В (напряжение), термопары (J, K, T, E), RTD (Pt100, Pt1000)
  • Разрешение АЦП: 16 бит
  • Погрешность измерения: ≤ ±0.05% от полного диапазона (ПД) для ток/напряжение, ≤ ±0.1% ПД для термопары/RTD
  • Частота выборки: До 10 выборок в секунду на канал
• Параметры питания:
  • Напряжение питания: 24 В постоянного тока (ДС)
  • Допустимый диапазон напряжения: 19.2 – 28.8 В ДС
  • Номинальное потребление мощности: ≤ 10 Вт
• Конструктивные и экологические параметры:
  • Способ монтажа: В модульные рейки систем ABB
  • Габаритные размеры: 45 мм × 175 мм × 220 мм (ширина × высота × глубина)
  • Масса: Около 0.7 кг
  • Диапазон рабочих температур: -40°C – 70°C
  • Степень защиты: IP20
  • Устойчивость к электромагнитным помехам: Соответствует стандарту IEC 61000-4
• Совместимость и сертификаты:
  • Совместимые системы: ABB Advant OCS, Symphony Plus
  • Сертификаты: Соответствует стандартам UL 508, CE, IEC 61131-2

Преимущества и особенности

1. Высокая точность измерения: Благодаря 16-битному АЦП и низкой погрешности, модуль обеспечивает точное сбоор данных о параметрах процесса, что критично для оптимизации производства и предотвращения аварий.
2. Универсальность сигнальных входов: Поддержка различных типов сигналов (ток, напряжение, термопары, RTD) позволяет подключать широкий спектр сенсоров, устраняя необходимость в покупке специализированных модулей и снижая затраты.
3. Расширенная диагностика: Комплексные функции самодиагностики позволяют своевременно выявлять неполадки в сенсорах, каналах модуля или электронике, что сокращает время простоя оборудования и снижает затраты на обслуживание.
4. Бесшовная интеграция с системами ABB: Оптимизирован для работы с решениями ABB, обеспечивая простоту конфигурации, стабильность взаимодействия и доступ к расширенным функциям систем автоматизации.
5. Устойчивость в сложных условиях: Промышленный дизайн, широкий диапазон рабочих температур и устойчивость к электромагнитным помехам гарантируют надежную работу в неблагоприятных средах нефтегазовых, химических и энергетических предприятий.

Области применения и кейсы

1. Нефтегазовая промышленность (Газоперерабатывающие заводы): На газоперерабатывающем заводе ABB SA167 3BSE003390R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) используется для сбора данных о давлении и температуре природного газа в трубопроводах, а также о уровне газа в резервуарах. Модуль обрабатывает сигналы от Pt100 датчиков температуры и 4-20 мА передатчиков давления, передавая точные данные в систему ABB Symphony Plus. Высокая точность измерения позволяет оптимизировать процесс очистки газа, повышая эффективность и снижая потери сырья.
2. Энергетическая промышленность (Теплоэлектростанции): В теплоэлектростанции ABB SA167 3BSE003390R1 интегрирован в систему мониторинга параметров котлов и турбин. Модуль собирает данные о температуре пара (термопара K), давлении воды (4-20 мА) и уровне топлива в бункерах (RTD Pt1000), обеспечивая контроль за безопасностью и эффективностью работы оборудования. Расширенная диагностика своевременно выявляет неполадки в сенсорах, предотвращая остановки критических процессов.
3. Химическая промышленность (Производство пластиков): В заводе по производству пластиков ABB SA167 3BSE003390R1 контролирует параметры полимеризационной реакции: температуру реактора (термопара J), давление (4-20 мА) и расход реагентов (4-20 мА). Точные данные, полученные от модуля, позволяют контроллеру корректировать параметры процесса в реальном времени, обеспечивая стабильность качества продукта и безопасность проведения реакции.
4. Металлургическая промышленность (Стальные заводы): В сталеварочном цехе ABB SA167 3BSE003390R1 сбирает данные о температуре расплавленного стали в конверте (термопара S) и давлении кислорода, подаваемого в конверт (4-20 мА). Модуль устойчив к сильным электромагнитным помехам, возникающим в цехе, и обеспечивает точную передачу данных, что помогает операторам регулировать процесс сталеварки и улучшать качество стали.

Сравнение с конкурентами

1. Точность измерения: Siemens S7-400 SM 331 имеет погрешность ±0.1% ПД для ток/напряжение, а Yokogawa S9548FA — ≤ ±0.05% ПД для ток/напряжение. ABB SA167 3BSE003390R1 соответствует уровню Yokogawa по точности ток/напряжение (≤ ±0.05% ПД) и имеет одинаковую погрешность для термопары/RTD (≤ ±0.1% ПД), что делает его конкурентоспособным в приложениях с высокими требованиями к точности.
2. Универсальность сигналов: Siemens S7-400 SM 331 требует дополнительных модулей для поддержки некоторых типов термопар, а Yokogawa S9548FA имеет ограниченную поддержку типов RTD. ABB SA167 3BSE003390R1 изначально поддерживает широкий спектр сигналов, обеспечивая большую гибкость в подключении сенсоров без дополнительных затрат.
3. Совместимость с системами: Siemens S7-400 SM 331 оптимизирован для систем Siemens, а Yokogawa S9548FA — для систем Yokogawa. ABB SA167 3BSE003390R1 идеально интегрируется с решениями ABB Advant OCS и Symphony Plus, обеспечивая доступ к уникальным функциям этих систем и простоту конфигурации.
4. Расход мощности: Siemens S7-400 SM 331 потребляет до 12 Вт, а Yokogawa S9548FA — до 10 Вт. ABB SA167 3BSE003390R1 имеет аналогичный расход мощности (≤ 10 Вт), что обеспечивает эффективное использование энергии в системах автоматизации.

Советы по выбору и меры предосторожности

Советы по выбору

1. Соответствие экосистеме ABB: Если ваше предприятие использует системы автоматизации ABB Advant OCS или Symphony Plus, ABB SA167 3BSE003390R1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) является оптимальным выбором. Он обеспечивает бесшовную интеграцию и максимальную совместимость с существующим оборудованием.
2. Требования к точности и типам сенсоров: Для приложений с строгими требованиями к точности измерения и использованием различных типов сенсоров (токовые, напряжные, термопары, RTD), универсальность и высокая точность модуля полностью соответствуют нуждам.
3. Количество каналов: Если в вашем процессе требуется сбор данных с нескольких точек (до 8), 8-канальный дизайн модуля позволяет оптимизировать количество устройств в системе и снизить затраты на монтаж и обслуживание.

Меры предосторожности

1. Правильная установка и монтаж: Устанавливайте модуль в сухом, хорошо проветренном модульном шкафу систем ABB, защищенном от пыли, влаги и прямого солнечного света. Обеспечьте достаточное расстояние между модулем и тепловыделяющими компонентами (не менее 15 см) для эффективного охлаждения. При монтаже убедитесь в надежности контактов с модульной ракой.
2. Обеспечение стабильного питания: Используйте источник питания с стабильным напряжением в диапазоне 19.2 – 28.8 В ДС. Рекомендуется установить фильтры электромагнитных помех и резервное питание (UPS) в цепях питания, чтобы предотвратить повреждение модуля при перебоях питания или перенапряжениях.
3. Настройка и калибровка: Перед запуском системы тщательно настройте параметры модуля (тип сигнала на каждом канале, диапазон измерения) с использованием программного обеспечения ABB. Регулярно проводите калибровку модуля и подключенных сенсоров (раз в 12 месяцев) с помощью специализированного оборудования для поддержания высокой точности измерения.
4. Регулярное обслуживание: Периодически проверяйте состояние модуля, включая соединения с сенсорами, индикаторы работы и температуру корпуса. Используйте функции самодиагностики для выявления потенциальных неполадок на ранних стадиях. При обнаружении тревог немедленно проанализируйте причину неполадки, устраните ее и проверьте работоспособность модуля перед повторным запуском процесса.
