Описание
1. Описание продукта

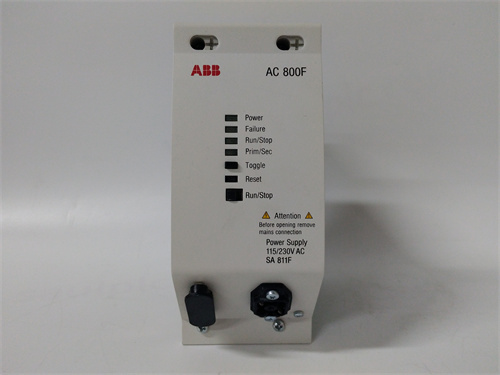

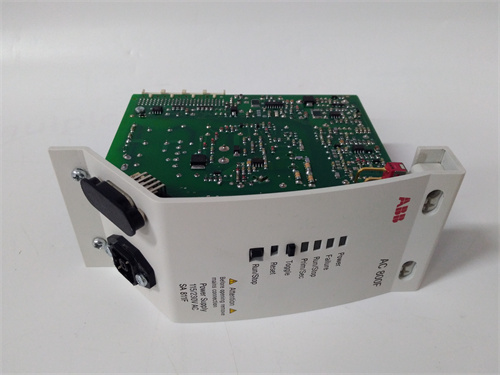

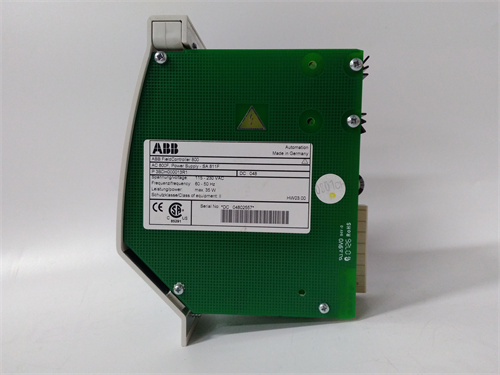

ABB SA811F — это высокопроизводительный модуль коммуникаций для систем управления ABB AC 800F, предназначенный для обеспечения надежной передачи данных между контроллерами, периферийными устройствами и верхнеуровневыми системами (SCADA, HMI). ABB SA811F поддерживает ключевые промышленные протоколы, обеспечивая интеграцию в сложные автоматизированные комплексы и гарантируя непрерывность обмена информацией в реальном времени. В сценариях эксплуатации, таких как химические заводы, нефтегазовые комплексы и энергетические установки, ABB SA811F демонстрирует исключительную устойчивость к электромагнитным помехам, перепадам напряжения и экстремальным температурам, не теряя производительности даже при высоких нагрузках на коммуникационную сеть. Благодаря компактному дизайну и простоте монтажа, ABB SA811F легко интегрируется в существующие системы управления, становясь незаменимым компонентом для оптимизации работы промышленных процессов.
2. Технические параметры продукта
- Основные функции: Обеспечение коммуникации между контроллерами AC 800F и внешними системами, поддержка промышленных протоколов, маршрутизация данных, диагностика коммуникационных каналов, защита от потери соединения
- Поддерживаемые протоколы: Ethernet/IP, Modbus TCP, PROFINET, OPC UA, DNP3.0, IEC 61850 (для энергетических объектов)
- Интерфейсы: 2 порта Ethernet (10/100/1000 Mbps), RS-485 для локальной коммуникации, поддержка оптических модулей для длинных расстояний
- Питание: 24 В DC ±10%, энергопотребление не более 15 Вт, защита от обратной полярности и перенапряжений
- Рабочие условия: Температурный диапазон от -40°C до +70°C, относительная влажность 5%–95% без конденсации, устойчивость к вибрациям до 2g (по стандарту IEC 60068-2-6)
- Защита: Класс защиты IP20 для корпуса (монтаж в шкаф управления), защита от электромагнитных помех по IEC 61000-6-2, поддержка шифрования данных (SSL/TLS)
- Совместимость: Полностью совместим с контроллерами ABB AC 800F, системами SCADA ABB Symphony Plus и сторонними решениями (Siemens WinCC, Allen-Bradley FactoryTalk), интеграция с ПЛК других производителей
- Габаритные размеры: 100×80×30 мм, монтаж на DIN-рейку в шкафу управления, компактный дизайн для установки в ограниченном пространстве
3. Преимущества и особенности
- Многопротокольная поддержка: ABB SA811F поддерживает все ключевые промышленные протоколы, что позволяет интегрировать его в любые автоматизированные системы без необходимости дополнительных адаптеров, снижая общую стоимость проекта.
- Высокая скорость передачи данных: Два порта Gigabit Ethernet обеспечивают передачу информации с скоростью до 1000 Mbps, что критически важно для систем, требующих обмена данными в реальном времени (например, робототехника, точное позиционирование).
- Надежность и устойчивость: Защита от перенапряжений, электромагнитных помех и перепадов напряжения делает ABB SA811F подходящим для эксплуатации в тяжелых промышленных условиях, минимизируя риск простоев из-за сбоев в коммуникациях.
- Простота конфигурации и диагностики: Интеграция с программным обеспечением ABB Control Builder F позволяет быстро настроить протоколы и диагностировать ошибки, сокращая время монтажа и обслуживания.
- Гибкость монтажа: Компактный размер и поддержка DIN-рейки позволяют устанавливать ABB SA811F даже в плотно заполненных шкафах управления, не требуя дополнительного пространства.
4. Области применения и практические примеры
4.1 Области применения
Широко используется в химической и нефтегазовой промышленности, энергетических установках (ТЭС, ГЭС), металлургических заводах, системах водоочистки и автоматизированных линиях сборки для обеспечения коммуникации между компонентами автоматизации.
4.2 Практические примеры
- Нефтегазовый комплекс: На платформе для добычи нефти ABB SA811F обеспечивает связь между контроллерами AC 800F и системой SCADA, передавая данные о давлении, температуре и уровне нефти в реальном времени. Защита от электромагнитных помех гарантирует стабильную работу даже при близости мощных двигателей.
- Химический завод: В производственном цехе по синтезу удобрений ABB SA811F интегрирован в систему управления процессами, поддерживая протокол PROFINET для связи с роботами-погрузчиками и Modbus TCP для передачи данных в центральный диспетчерский пункт. Это позволило увеличить производительность линии на 15%.
- Тепловая электростанция: На ТЭС ABB SA811F используется для коммуникации между контроллерами котельного цеха и системой мониторинга энергопотребления, поддерживая протокол IEC 61850. Высокая скорость передачи данных позволяет операторам быстро реагировать на изменения режимов работы оборудования.
5. Сравнение с конкурентами
| Параметр сравнения | ABB SA811F | Конкурент (модуль коммуникаций другого бренда) |
|---|---|---|
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, PROFINET, OPC UA, IEC 61850 | Только Modbus TCP, Ethernet/IP |
| Скорость передачи данных | до 1000 Mbps (Gigabit Ethernet) | до 100 Mbps |
| Температурный диапазон | -40°C до +70°C | -20°C до +60°C |
| Защита данных | SSL/TLS шифрование | Без шифрования |
| Совместимость | ABB AC 800F, сторонние SCADA/ПЛК | Только собственные контроллеры |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Выбирайте ABB SA811F, если вам нужен универсальный модуль коммуникаций для интеграции системы ABB AC 800F с внешними устройствами и поддержки множества промышленных протоколов.
- Для эксплуатации в тяжелых промышленных условиях (нефтегазовые объекты, химические заводы) ABB SA811F предпочтительнее конкурентов благодаря его устойчивости к помехам и экстремальным температурам.
- При модернизации старых систем автоматизации ABB SA811F обеспечивает бесшовную интеграцию с существующими контроллерами и SCADA, минимизируя время простоя и затраты на переделку.
6.2 Меры предосторожности
- При подключении ABB SA811F убедитесь, что напряжение питания соответствует диапазону 24 В DC ±10%, чтобы избежать повреждения модуля.
- Используйте экранированные Ethernet-кабели для подключения к внешним системам, снижая влияние электромагнитных помех на качество связи.
- Не превышайте максимальную длину кабельных линий (100 м для витой пары, до 10 км для оптических кабелей), чтобы избежать потери сигнала.
- Регулярно проверяйте состояние коммуникационных портов и обновляйте фирмвару ABB SA811F для поддержки новых протоколов и исправления ошибок.
