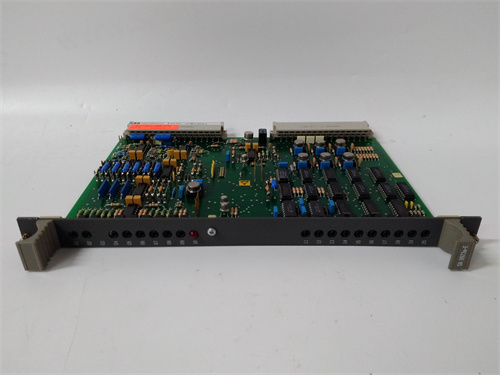

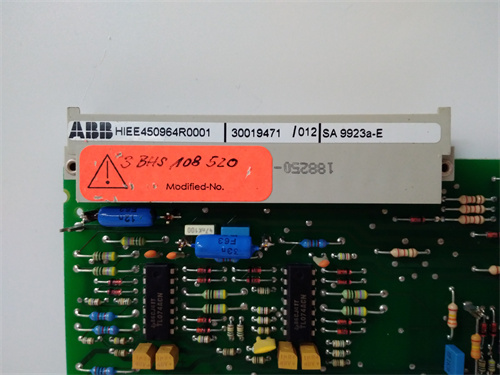

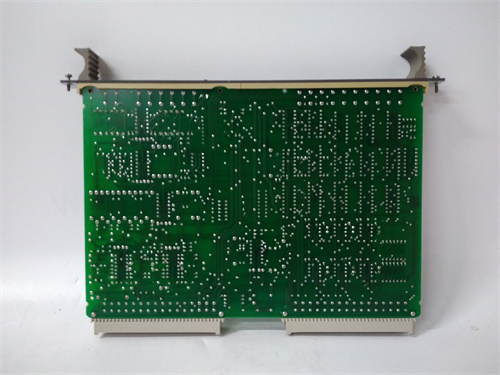

ABB SA9923A-E

Описание

Обзор продукта: ABB SA9923A-E

Технические параметры ABB SA9923A-E

• Параметры измерения и синхронизации:
  • ABB SA9923A-E поддерживает контроль ключевых параметров электроэнергии и синхронизации:
    • Частота: диапазон измерения 45–55 Гц (или 55–65 Гц по запросу), точность ±0,001 Гц;
    • Напряжение: диапазон 80–120% номинального (например, 380–480 В для трёхфазных сетей), точность ±0,1% от номинала;
    • Фазовый сдвиг: диапазон ±10°, точность ±0,01°; время синхронизации: ≤1 с (при отклонении частоты ≤0,5 Гц).
• Функциональные параметры:
  • Поддерживаемые режимы: синхронизация генератора с сетью, параллельная работа нескольких генераторов, защита от несинхронного включения;
  • Встроенные функции защиты: от перегрузки тока (I>110% номинала), перепадов напряжения (U<80% или U>120% номинала), несинхронного включения (фазовый сдвиг >5°);
  • Интерфейсы: Ethernet (Profinet, Modbus TCP) для связи с SCADA-системами ABB Ability, RS-485 (Modbus RTU) для локального контроля, цифровые входы/выходы (24 В DC) для подключения кнопок и индикаторов.
• Эксплуатационные характеристики:
  • Питание: 24 В DC (диапазон 18–32 В DC) или 110/220 В AC (50/60 Гц), потребляемая мощность ≤25 Вт;
  • Степень защиты: IP20 (для монтажа в щитах управления), рабочая температура -20 °C до +60 °C;
  • Сертификация: соответствует требованиям стандартов IEC 61850 (для коммутации в энергетических системах) и EN 60255 (для защитных устройств).

Преимущества и особенности ABB SA9923A-E

1. Точная синхронизация и безопасность:

   ABB SA9923A-E использует алгоритм адаптивной синхронизации, который автоматически корректирует частоту и напряжение генератора для минимизации фазового сдвига при включении в сеть. Это предотвращает появление ударных токов (которые могут повреждать генератор и трансформаторы) и обеспечивает плавное присоединение генератора — критически важно для крупных установок с мощностью >1 МВт.

2. Мониторинг в реальном времени и диагностика:

   Модуль непрерывно собирает данные о параметрах электроэнергии (частота, напряжение, ток, мощность) и передает их в SCADA-систему ABB Ability или ПЛК в режиме реального времени. Он также логирует все события (время синхронизации, отклонения параметров, аварии) и предоставляет диагностическую информацию (состояние сенсоров, качество связи) — это позволяет операторам быстро выявлять проблемы и планировать техническое обслуживание.

3. Совместимость с различными генераторами:

   ABB SA9923A-E работает с любыми типами генераторов — от синхронных до асинхронных, от дизельных до газовых. Он поддерживает настройку индивидуальных параметров синхронизации (диапазон частоты, допустимый фазовый сдвиг) для каждого типа генератора, что избавляет от необходимости покупки специализированных модулей для каждой установки.

Примеры применения ABB SA9923A-E

• Энергетика: Дизельгенераторная станция для резервного питания:

  На дизельгенераторной станции (мощность 2 МВт) ABB SA9923A-E управляет синхронизацией генератора с основной электрической сетью. При отключении основной сети модуль запускает генератор, корректирует его частоту (50 Гц ±0,001 Гц) и напряжение (400 В ±0,1 В), а затем плавно включает генератор в резервную сеть. При восстановлении основной сети он синхронизирует генератор с ней и плавно отключает, предотвращая перепады напряжения для подключённых нагрузок (например, промышленные цеха, больницы). Детали реализаций можно посмотреть по ссылке на ABB SA9923A-E (здесь будет ваша предоставленная ссылка).

• Промышленность: М микроэлектростанция на газе:

  На микроэлектростанции (мощность 500 кВт) для питания крупного завода ABB SA9923A-E обеспечивает параллельную работу двух газовых генераторов. Модуль синхронизирует их частоту и напряжение, распределяет нагрузку между ними (по 250 кВт каждый) и защищает от перегрузки. При отключении одного генератора он автоматически перераспределяет нагрузку на второй, поддерживая стабильное питание завода.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте ABB SA9923A-E если вам нужен модуль для точной синхронизации генераторов (особенно мощностью >1 МВт) с поддержкой стандарта IEC 61850 и широкой совместимостью — идеально для энергетических систем и крупных промышленных предприятий.
• Для небольших генераторных установок (≤500 кВт) с низкими требованиями к точности можно рассмотреть Siemens 7UT6125, но учтите более длинное время синхронизации.
• Перед покупкой подтвердите мощность генератора, тип сети (частота, напряжение) и необходимые протоколы коммуникации, а также изучите детальные спецификации по ссылке на ABB SA9923A-E (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB SA9923A-E

1. Периодическая калибровка:

   Калибруйте модуль ежегодно с использованием сертифицированного оборудования (например, калибратор частоты и напряжения ABB CMC 300) — согласно требованиям IEC 60255. Отсутствие калибровки может привести к снижению точности синхронизации и увеличению риска несинхронного включения.

2. Настройка параметров синхронизации:

   При первом запуске тщательно настройте допустимые отклонения параметров (частота, напряжение, фазовый сдвиг) под конкретный генератор и сеть — слишком широкие допуски могут привести к ударным токам, а слишком узкие — к частым отказам в синхронизации.

3. Защита от электромагнитных помех:

   Используйте экранированные кабели для подключения модуля к генератору и датчикам — особенно в энергетических объектах с высоким уровнем помех (например, рядом с трансформаторами или мощными двигателями). Экран кабеля заземлите по схеме “один конец” (по руководству ABB) для исключения петлей заземления.
