Описание

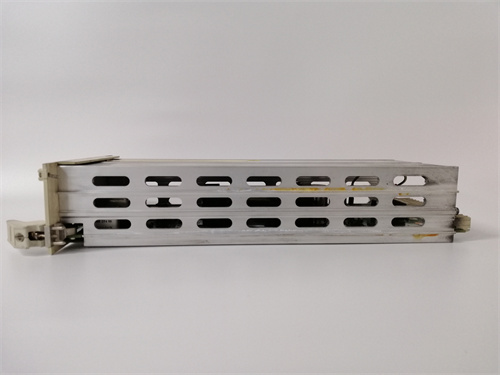

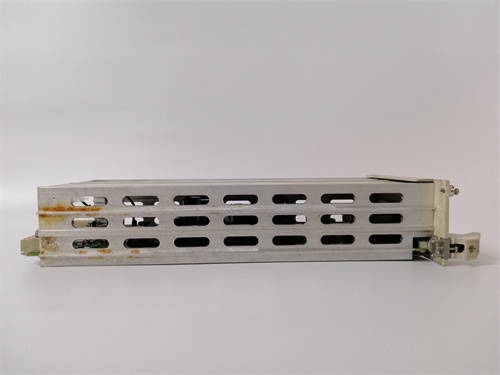

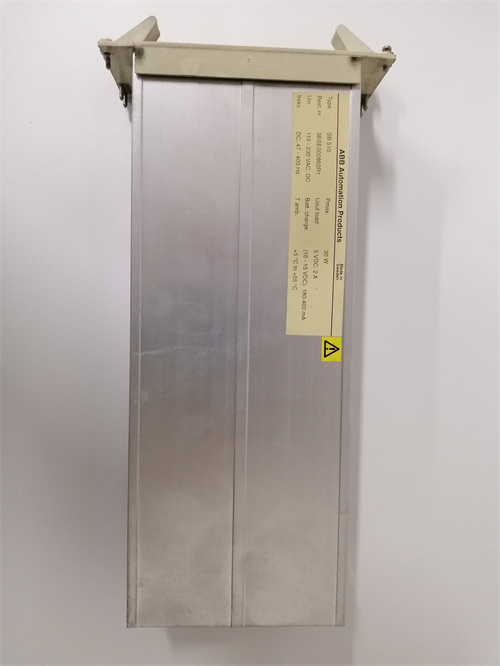

Обзор продукта: ABB SB510
Технические параметры ABB SB510
- Характеристики входов:
- ABB SB510 оснащён 16 независимыми цифровыми входами с параметрами:
- Тип входа: НН (нормально разомкнутый) или НЗ (нормально замкнутый) — настраиваемый через ПО ABB Control Builder;
- Напряжение питания входов: 24 В DC (диапазон 18–32 В DC);
- Ток потребления на вход: ≤5 мА (при включенном состоянии), время реакции: ≤1 мс — обеспечивает быструю регистрацию изменений сигнала (например, passage упаковки через фотодатчик).
- ABB SB510 оснащён 16 независимыми цифровыми входами с параметрами:
- Защита и помехоустойчивость:
- Встроенная защита: от короткого замыкания на входах (Максимальный ток короткого замыкания 50 мА), перепадов напряжения (до 36 В DC) и электромагнитных помех (соответствует стандартам EN 61000-6-2 и EN 61000-6-4);
- galvanische изоляция: между группой входов (8 входов = 1 группа) — 500 В AC/1 мин, между входами и шиной контроллера — 1000 В AC/1 мин — предотвращает распространение помех между разными участками системы.
- Эксплуатационные характеристики:
- Питание: от шиной контроллера (24 В DC), потребляемый ток ≤30 мА;
- Тип монтажа: на DIN-рейку (ширина 2 модуля = 36 мм), совместим с контроллерами ABB AC500 (CPU PM5xx/CM5xx) и AC800M;
- Степень защиты: IP20 (для монтажа в щитах управления), рабочая температура: -10 °C до +55 °C, относительная влажность: ≤90% (без конденсации).
Преимущества и особенности ABB SB510
- Высокая плотность входов и экономия места:
ABB SB510 обеспечивает 16 цифровых входов в корпусе шириной только 36 мм — это в 2 раза больше входов на единицу площади по сравнению с аналогичными модулями (например, Siemens SM 1221 8DI). Это критически важно для щитов с ограниченным пространством (например, на мобильных производственных линиях или небольших станках), где нужно подключить большое количество датчиков.
- Гибкая настройка и простота интеграции:
Каждый вход модуля можно индивидуально настроить на тип НН/НЗ через ПО ABB Control Builder — не требует физического переключения джамперов. Модуль автоматически определяется контроллером после монтажа, а данные передаются через шину системного шина AC500/AC800M — сокращает время установки и настройки (в среднем до 15 минут для 16 входов).
- Надёжность в условиях промышленных помех:
Благодаря galvanische изоляции групп входов и высокой помехоустойчивости, ABB SB510 стабильно работает в средах с сильными электромагнитными помехами (например, рядом с мощными электродвигателями, сварочными установками или трансформаторами). Это предотвращает ложные срабатывания входов (например, неверная регистрация “отсутствия” упаковки из-за помех), что гарантирует стабильность производственного процесса.
Примеры применения ABB SB510
- Пищевая промышленность: Линия упаковки сэндвичей:
На линии упаковки ABB SB510 подключен к 16 цифровым датчикам: 8 фотодатчиков (контроль позиции сэндвичей на конвейере), 4 концевика (контроль положения крышек упаковок), 2 кнопки аварийной остановки и 2 сигнальные лампы. Модуль собирает сигналы от датчиков и передаёт их в контроллер ABB AC500 — при отсутствии сэндвича под фотодатчиком контроллер останавливает конвейер, а при нажатии кнопки аварии — отключает все приводы. Высокая скорость реакции ABB SB510 (≤1 мс) гарантирует своевременную остановку, предотвращая повреждение упаковок. Детали реализаций можно посмотреть по ссылке на ABB SB510 (здесь будет ваша предоставленная ссылка).
- Логистика: Система сортировки грузов на складе:
На складе ABB SB510 управляет сигналами от 12 концевиков (определение размера груза) и 4 фотодатчиков (контроль presence груза на ленте). Модуль передаёт данные о положении и размере груза в контроллер AC800M, который направляет груз на соответствующий контейнер. galvanische изоляция групп входов предотвращает влияние помех от конвейерных двигателей на точность считывания сигналов.
Сравнение с конкурентами и рекомендации по выбору
| Параметр сравнения | ABB SB510 | Siemens SM 1221 16DI | Schneider BMXDRA1600 |
|---|---|---|---|
| Количество входов | 16 | 16 | 16 |
| Ширина корпуса | 36 мм (2 модуля) | 54 мм (3 модуля) | 54 мм (3 модуля) |
| Время реакции | ≤1 мс | ≤2 мс | ≤1,5 мс |
| galvanische изоляция | Между группами входов | Между входами и шиной | Между группами входов |
- Выбирайте ABB SB510 если вам нужен цифровой входной модуль для систем ABB AC500/AC800M с высокой плотностью входов, быстрой реакцией и экономией места — идеально для линий с множеством датчиков (упаковка, сортировка, станки с ЧПУ).
- Для систем Siemens S7-1200 можно рассмотреть Siemens SM 1221, но учтите большее занимаемое место и более длинное время реакции.
- Перед покупкой подтвердите тип контроллера (для совместимости с AC500/AC800M), количество нужных входов и условия эксплуатации (уровень помех), а также изучите детальные спецификации по ссылке на ABB SB510 (здесь будет ваша предоставленная ссылка).
Важные примечания при использовании ABB SB510
- Корректная настройка типа входов:
Перед запуском настройте тип каждого входа (НН/НЗ) через ABB Control Builder в соответствии с типом датчика (например, фотодатчик — НН, концевик — НЗ). Неправильная настройка приведёт к ложным срабатываниям (например, контроллер будет считать “наличие” груза при его отсутствии).
- Ограничение длины кабеля:
Не используйте кабели длиной более 100 метров для подключения датчиков к входам — превышение длины увеличивает сопротивление и вероятность попадания помех, что снижает надежность считывания сигналов. Для длинных расстояний используйте сигнальные усилители.
- Периодическая проверка входов:
Раз в 6 месяцев проверяйте работоспособность входов с помощью тестового кабеля — подключите 24 В DC к каждому входу и убедитесь, что контроллер регистрирует сигнал. Это позволяет выявить неисправности в кабелях или контактах до возникновения проблем с производственным процессом.
