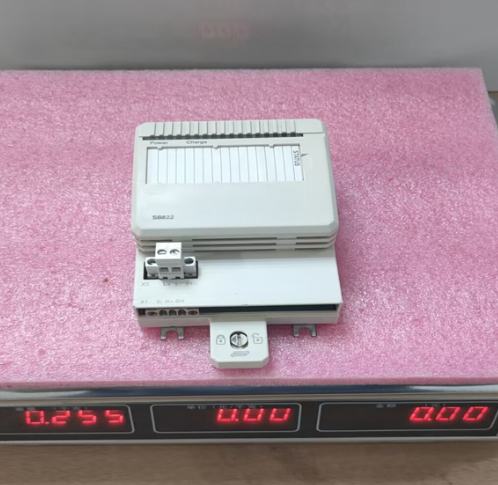

ABB SB822

Описание

Обзор продукта: ABB SB822

Технические параметры ABB SB822

• Характеристики входов и выходов:
  • ABB SB822 оснащён 16 цифровыми входами и 8 цифровыми выходами с параметрами:
    • Цифровые входы: тип НН/НЗ (настраиваемый через ПО ABB Control Builder), напряжение 24 В DC (диапазон 18–32 В DC), ток потребления ≤5 мА, время реакции ≤1 мс — гарантирует быструю регистрацию изменений (например, проход упаковки через фотодатчик);
    • Цифровые выходы: релейные (NO/NC), максимальный ток на выход 5 А (250 В AC/30 В DC), суммарный ток всех выходов 15 А, время срабатывания ≤10 мс — подходит для коммутации маломощных исполнителей (клапаны, сигнальные лампы, небольшие двигатели).
• Защита и помехоустойчивость:
  • Встроенная защита: от короткого замыкания на входах (максимальный ток 50 мА) и выходах (Максимальный ток 10 А), перепадов напряжения (до 36 В DC);
  • galvanische изоляция: между группами входов/выходов (8 входов = 1 группа, 4 выхода = 1 группа) — 500 В AC/1 мин, между I/O и шиной контроллера — 1000 В AC/1 мин — предотвращает распространение помех между участками системы;
  • Помехоустойчивость: соответствует стандартам EN 61000-6-2 (индустриальный класс) и EN 61000-6-4 — стабильно работает рядом с мощными электродвигателями или сварочными установками.
• Эксплуатационные характеристики:
  • Питание: от шиной контроллера (24 В DC), потребляемый ток ≤50 мА;
  • Тип монтажа: на DIN-рейку (ширина 4 модуля = 72 мм), совместим с контроллерами ABB AC500 (CPU PM5xx/CM5xx) и AC800M;
  • Степень защиты: IP20 (для монтажа в щитах), рабочая температура: -10 °C до +55 °C, относительная влажность: ≤90% (без конденсации).

Преимущества и особенности ABB SB822

1. Гибкость и высокая плотность каналов:

   ABB SB822 сочетает 16 входов и 8 выходов в компактном корпусе (72 мм шириной) — это в 1,5 раза больше каналов на единицу площади по сравнению с аналогичными модулями (например, Siemens SM 1223 8DI/8DO). Каждый вход можно индивидуально настроить на НН/НЗ, а выходы поддерживают релейное коммутирование — подходит для различных сценариев (от контроля позиции деталей до управления вспомогательными механизмами).

2. Простота интеграции и настройки:

   Модуль автоматически определяется контроллером ABB AC500/AC800M после монтажа — не требует сложной конфигурации. Настройки (тип входов, логика выходов) выполняются через ПО ABB Control Builder, где доступны готовые шаблоны для распространённых датчиков (фотодатчики, концевики) и исполнителей. Это сокращает время установки до 20–30 минут для полной конфигурации 24 каналов.

3. Надёжность в обычных промышленных условиях:

   Благодаря galvanische изоляции групп и высокой помехоустойчивости, ABB SB822 стабильно работает в средах с переменными температурами и наличием электромагнитных помех. Например, в пищевой линии с конвейерными двигателями модуль не даёт ложных срабатываний входов (из-за помех от двигателей) и обеспечивает надёжное коммутирование выходов (для управления клапанами подачи сыра).

Примеры применения ABB SB822

• Пищевая промышленность: Линия упаковки йогурта:

  На линии упаковки ABB SB822 подключен к 12 цифровым датчикам (8 фотодатчиков — контроль позиции ёмкостей, 4 температурных датчиков — сигналы “готовность” йогурта) и 6 исполнителям (4 клапана подачи йогурта, 2 сигнальные лампы — “готово”/”авария”). Модуль собирает сигналы от датчиков и передаёт их в контроллер ABB AC500 — при отсутствии ёмкости под фотодатчиком контроллер через выходы останавливает подачу йогурта, а при превышении температуры — активирует аварийную лампу. Время реакции ABB SB822 (≤1 мс) предотвращает перелив йогурта и брак. Детали реализаций можно посмотреть по ссылке на ABB SB822 (здесь будет ваша предоставленная ссылка).

• Логистика: Робот-манипулятор на складе:

  На складе ABB SB822 управляет сигналами от 10 концевиков (определение положения коробок) и 5 исполнителями (двигатели поворота/подъёма робота, gripper для захвата коробок). Модуль передаёт данные о положении коробок в контроллер AC800M, который через выходы управляет движением робота. galvanische изоляция групп входов предотвращает влияние помех от двигателей робота на точность считывания сигналов концевиков.

Сравнение с конкурентами и рекомендации по выбору

• Выбирайте ABB SB822 если вам нужен универсальный I/O-модуль для систем ABB AC500/AC800M с высокой плотностью каналов, быстрой реакцией и экономией места — идеально для линий с множеством датчиков и исполнителей (упаковка, робототехника, конвейеры).
• Для систем Siemens S7-1200 можно рассмотреть Siemens SM 1223, но учтите большее занимаемое место и более длинное время реакции.
• Перед покупкой подтвердите тип контроллера (для совместимости с AC500/AC800M), количество нужных входов/выходов и уровень помех в рабочем месте, а также изучите детальные спецификации по ссылке на ABB SB822 (здесь будет ваша предоставленная ссылка).

Важные примечания при использовании ABB SB822

1. Корректная группировка входов/выходов:

   При подключении датчиков и исполнителей распределяйте их по группам с galvanische изоляцией (8 входов/4 выхода на группу) — не подключайте датчики из разных зон помех (например, рядом с двигателем и на удалённой панели) в одну группу. Это предотвращает попадание помех из одной группы в другую.

2. Ограничение токовой нагрузки выходов:

   Не превышайте максимальный ток на выход (5 А) и суммарный ток (15 А) — для нагрузок с током >5 А (например, двигатели >1 кВт) используйте промежуточные контакторы. Перегрузка может привести к выгоранию релейных контактов.

3. Периодическая диагностика:

   Раз в 6 месяцев проверяйте работоспособность входов/выходов через ABB Control Builder — используйте функцию “тестового запуска” для имитации сигналов на входах и проверки коммутации выходов. Это позволяет выявить неисправности в кабелях или контактах до возникновения проблем с производством.
