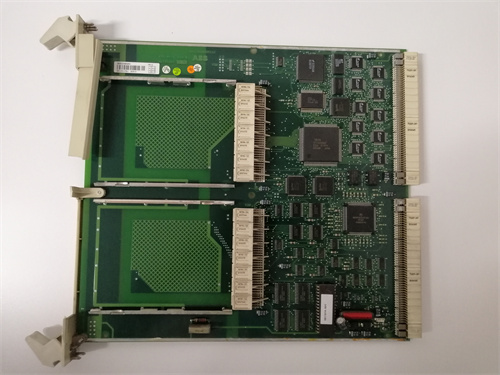

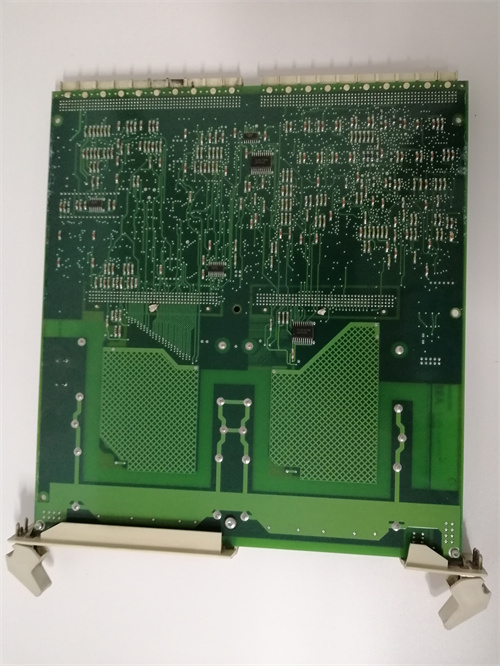

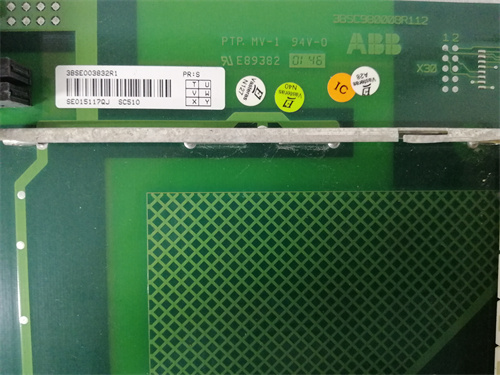

ABB SC510

Описание

Общая характеристика продукта ABB SC510

Технические параметры ABB SC510

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль аналогово-цифровой конверсии (АЦП) с 8 каналами для систем ABB;
  • Совместимые системы: ABB Symphony Plus DCS, ABB AC800M PLC, датчики ABB EJA (давление/уровень), термопары (J/K/T-типы), датчики сопротивления Pt100/Pt1000;
  • Количество каналов: 8 независимых аналоговых входов — для параллельного сбора данных от нескольких сенсоров;
  • Поддерживаемые типы сигналов: 4–20 мА DC, 0–10 В DC, термопары (J/K/T), RTD (Pt100/Pt1000) — универсальность для разных сенсоров.
• Параметры точности и обработки сигналов:
  • Точность измерения (для 4–20 мА): ±0.02% от полного диапазона — высокая стабильность для критических процессов;
  • Точность для Pt100: ±0.05% (в диапазоне -200 °C до +850 °C);
  • Точность для термопар (T-тип): ±0.1 °C (в диапазоне -200 °C до +350 °C);
  • Частота дискретизации: 100 Гц на канал — быстрая обработка динамических сигналов;
  • Изоляция между каналами: 2500 В RMS — предотвращение кросс-интерференций.
• Параметры коммуникации и защиты:
  • Поддерживаемые протоколы: HART 7, FOUNDATION Fieldbus — для цифровой передачи данных и диагностики;
  • Питание: DC 24 В ±10% — совместимо с модулями питания ABB PS-24-10;
  • Защитные функции:
    • Защитение от короткого замыкания на входах;
    • Защитение от перегрева (срабатывание при температуре >70 °C);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
  • Потребление тока: <50 мА (при DC 24 В, все каналы активны).
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -10 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы ABB Symphony Plus;
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием;
  • Размеры: 130 мм (ширина) × 180 мм (высота) × 70 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — активный, красный — ошибка) + индикатор коммуникации (желтый — передача данных).

Преимущества и особенности ABB SC510

1. Высокая точность и поддержка разных сенсоров: Точность ±0.02% для 4–20 мА и совместимость с термопарами/Pt100 делают ABB SC510 идеальным для химических реакторов — например, в заводе по производству лекарств он собирает данные от 4 датчиков температуры (Pt100) и 4 датчиков давления (EJA) с ошибкой <0.05%, гарантируя стабильность реакции и качество продукта.
2. Устойчивость к помехам и безопасность: Класс EMC 3 и изоляция 2500 В RMS позволяют ABB SC510 работать в условиях сильных электромагнитных помех (близко к трансформаторам) — в нефтегазовом заводе он стабильно передаёт сигналы от датчиков уровня без искажений, а защита от короткого замыкания предотвращает повреждение каналов.
3. Интеграция с системами ABB и удобство диагностики: ABB SC510 автоматически синхронизируется с контроллером AC800M и ПО ABB Control Builder M — через интерфейс можно настраивать тип сигнала для каждого канала, архивировать данные и дистанционно диагностировать ошибки (например, обрыв кабеля к сенсору). Светодиодная индикация упрощает локальную проверку — инженеры быстро определяют неисправный сенсор.
4. Компактность и масштабируемость: 8 каналов в компактном корпусе делают ABB SC510 экономичным — в гидроэлектростанции он заменяет два 4-канальных модуля, экономя место в шкафе и снижая затраты на монтаж. При необходимости расширения можно подключить дополнительные модули ABB SC510 в сеть, поддерживая до 64 каналов одновременно.

Примеры применения ABB SC510 в различных отраслях

• Нефтегаз (трубопроводная система): В нефтегазовом трубопроводе ABB SC510 подключен к 6 датчикам давления EJA (4–20 мА) и 2 датчикам температуры Pt100. Он собирает данные о давлении и температуре нефти, передавая их в Symphony Plus DCS — при падении давления <2 бар контроллер автоматически закрывает клапан, предотвращая утечку.
• Химическая промышленность (реакторная установка): В реакторе для синтеза пластика ABB SC510 обрабатывает сигналы от 5 термопар (T-тип) и 3 датчиков уровня (0–10 В). Модуль обеспечивает точность температуры ±0.1 °C — при превышении температуры >180 °C контроллер снижает подачу реагентов, предотвращая разложение продукта.
• Энергетика (котельная ТЭС): В котле ТЭС ABB SC510 подключен к 8 датчиков давления пара (EJA). Он передаёт данные в контроллер Symphony Plus с частотой дискретизации 100 Гц, позволяя операторам быстро реагировать на изменения параметров — при превышении давления >10 бар контроллер снижает подачу топлива, предотвращая аварии.
• Пищевая промышленность (линия пастеризации): В линии пастеризации молока ABB SC510 собирает данные от 6 датчиков температуры Pt100 (0–100 °C). Модуль гарантирует точность ±0.05 °C, поддерживая температуру 72 °C для пастеризации — при отклонении >0.5 °C контроллер останавливает конвейер, предотвращая брак.

Сравнение ABB SC510 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB SC510

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB SC510 если ваша установка использует контроллеры ABB Symphony Plus, AC800M или датчики ABB EJA — это гарантирует полную интеграцию, поддержку протоколов HART/FOUNDATION Fieldbus и синхронизацию с другими компонентами.
2. Критические процессы с высокими требованиями к точности: Для сбора данных с ошибкой <0.05% (например, химические реакторы, фармацевтика) ABB SC510 — оптимальный выбор, благодаря точности ±0.02% для 4–20 мА сигналов.
3. Необходимость поддержки термопар: Если нужно обрабатывать сигналы от термопар (J/K/T-типы) вместе с датчиками давления — ABB SC510 с универсальной поддержкой сигналов — предпочтительнее модулей, ограниченных только 4–20 мА/Pt100.

Меры предостережения

1. Правильная настройка типа сигнала: Через ABB Control Builder M настройте тип сигнала (4–20 мА/Pt100) для каждого канала — несовместимый тип приведет к повреждению ABB SC510 или искажению данных.
2. Защита коммуникационных кабелей: Используйте экранированные кабели для подключения сенсоров, располагайте их на расстоянии >1.5 м от силовых линий (например, кабелей 380 В) — это снизит электромагнитные помехи.
3. Охлаждение и монтаж: Обеспечьте принудительную вентиляцию шкафа при температуре >55 °C — перегрев снижает точность измерений. Не монтируйте ABB SC510 близко к нагревающимся компонентам (трансформаторы, силовые модули).
4. Регулярная калибровка: Раз в год калибруйте каналы с эталонным сигналогенератором — поддерживайте точность ±0.02%, чтобы избежать ложных сигналов и отклонений в производственных процессах.
