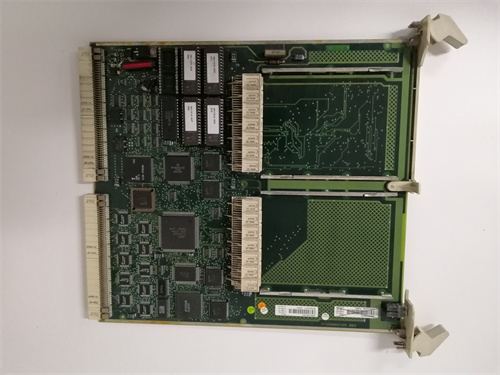

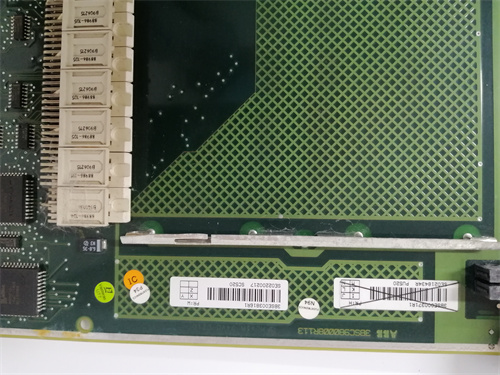

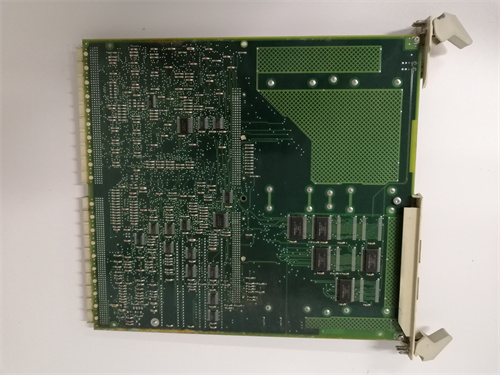

ABB SC520

Описание

Общая характеристика продукта ABB SC520

Технические параметры ABB SC520

• Общие параметры модуля:
  • Тип устройства: 16-канальный промышленный модуль аналогово-цифровой конверсии (АЦП) для систем ABB;
  • Совместимые системы: ABB Symphony Plus DCS, ABB AC800M PLC, датчики ABB EJA (давление/уровень), термопары (J/K/E/T-типы), RTD (Pt100/Pt1000), аналоговые датчики тока (0–5 А);
  • Количество каналов: 16 независимых аналоговых входов (каждый канал настраивается индивидуально) — для параллельного сбора данных от нескольких устройств;
  • Поддерживаемые типы сигналов: 4–20 мА DC, 0–10 В DC, 0–5 А DC, термопары (J/K/E/T), RTD (Pt100/Pt1000) — универсальность для разных сенсоров.
• Параметры точности и обработки сигналов:
  • Точность измерения (для 4–20 мА/0–10 В): ±0.015% от полного диапазона — высокая стабильность для критических процессов;
  • Точность для RTD Pt100: ±0.03% (в диапазоне -200 °C до +850 °C);
  • Точность для термопары K-тип: ±0.08 °C (в диапазоне -200 °C до +1372 °C);
  • Частота дискретизации: 200 Гц на канал — быстрая обработка динамических сигналов (например, кратковременные скачки давления);
  • Изоляция между каналами: 3000 В RMS — эффективная защита от кросс-интерференций в условиях сильных электромагнитных помех.
• Параметры коммуникации и защиты:
  • Поддерживаемые протоколы: HART 7, FOUNDATION Fieldbus — для цифровой передачи данных, диагностики сенсоров и дистанционного регулирования;
  • Питание: DC 24 В ±10% — совместимо с модулями питания ABB PS-24-10;
  • Защитные функции:
    • Защитение от короткого замыкания на входах (автоматическое ограничение тока <50 мА);
    • Защитение от перегрева (срабатывание при температуре >75 °C);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Защитение от нестабильного входного напряжения (диапазон ±15% от номинала);
  • Потребление тока: <80 мА (при DC 24 В, все 16 каналов активны).
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -15 °C до +65 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы ABB Symphony Plus;
  • Материал корпуса: Алюминиевый сплав с интегрированными радиаторами (для эффективного теплоотвода);
  • Размеры: 145 мм (ширина) × 190 мм (высота) × 78 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — активный, красный — ошибка/короткое замыкание) + индикатор коммуникации (желтый — передача данных в DCS).

Преимущества и особенности ABB SC520

1. Большое количество каналов и высокая точность: 16 независимых каналов с точностью ±0.015% для 4–20 мА сигналов делают ABB SC520 идеальным для сложных систем — например, в нефтегазовом комплексе он собирает данные от 10 датчиков давления (EJA) и 6 датчиков температуры (Pt100) с минимальной ошибкой, позволяя контроллеру Symphony Plus точно регулировать давление в трубопроводах и предотвращать утечки.
2. Универсальная поддержка сигналов и устойчивость к помехам: Поддержка термопар (4 типов), RTD и токовых сигналов (0–5 А) позволяет ABB SC520 адаптироваться к разным сенсорам — в химической реакторной установке он обрабатывает сигналы от термопар K-тип (измерение высоких температур) и датчиков уровня (4–20 мА), а изоляция 3000 В RMS гарантирует стабильность даже вблизи трансформаторов или силовых кабелей.
3. Интеграция с системами ABB и удобство диагностики: ABB SC520 автоматически синхронизируется с контроллером AC800M и ПО ABB Control Builder M — через интерфейс можно настраивать тип сигнала для каждого канала, отслеживать состояние сенсоров (например, обрыв кабеля к Pt100) и архивировать данные о сбоях. При ошибке на канале модуль отправляет детальную диагностику в DCS, сокращая время поиска неисправности.
4. Компактность и энергоэффективность: 16 каналов в компактном корпусе (145×190×78 мм) экономят место в шкафу, а низкое потребление тока (<80 мА) снижает нагрузку на систему питания — в гидроэлектростанции ABB SC520 заменяет два 8-канальных модуля, уменьшая размеры шкафа и энергопотребление.

Примеры применения ABB SC520 в различных отраслях

• Нефтегаз (компрессорная станция): В станции сжатия газа ABB SC520 подключен к 8 датчикам давления EJA (4–20 мА) и 8 датчикам температуры Pt100 (измерение температуры компрессорных подшипников). Он передаёт данные в контроллер AC800M с частотой дискретизации 200 Гц — при превышении температуры подшипника >120 °C контроллер снижает скорость компрессора, предотвращая перегрев и износ.
• Химическая промышленность (реакторная установка): В реакторе для синтеза органических соединений ABB SC520 обрабатывает сигналы от 6 термопар K-тип (измерение температуры реакции, до 500 °C) и 10 датчиков уровня реагента (0–10 В). Модуль обеспечивает точность температуры ±0.08 °C — при отклонении >5 °C от заданного значения контроллер корректирует подачу холодной воды, поддерживая стабильность реакции.
• Энергетика (котельная ТЭС): В котле ТЭС ABB SC520 подключен к 12 датчикам давления пара (EJA, 4–20 мА) и 4 датчикам тока нагревательных элементов (0–5 А). Он собирает данные о параметрах пара и нагрузке на нагреватели, передавая их в Symphony Plus DCS — при падении давления пара <8 бар контроллер увеличивает подачу топлива, а при превышении тока нагревателей >4 А — ограничивает питание, предотвращая короткое замыкание.
• Металлургия (плавильный печь): В плавильном цехе ABB SC520 подключен к 14 датчикам температуры расплавленного металла (термопары E-тип, до 1200 °C) и 2 датчикам уровня металла (4–20 мА). Он передаёт данные в контроллер в реальном времени — при достижении температуры >1600 °C контроллер активирует систему выпуска металла, а при низком уровне — увеличивает подачу руды.

Сравнение ABB SC520 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB SC520

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB SC520 если ваша установка использует контроллеры ABB Symphony Plus, AC800M или датчики ABB EJA — это гарантирует полную интеграцию, поддержку протоколов HART/FOUNDATION Fieldbus и автоматизированную синхронизацию с другими компонентами системы.
2. Сложные процессы с множеством сенсоров: Если нужно обработать 10–16 сигналов разных типов (термопары, RTD, ток) — ABB SC520 с 16 каналами и универсальной поддержкой сигналов — оптимальный выбор, избежая использования нескольких модулей.
3. Требования к высокой точности и устойчивости: Для процессов, где ошибка измерения >0.02% недопустима (например, фармацевтика, точная химия) — ABB SC520 с точностью ±0.015% — предпочтительнее аналогов с более низкой аккуратностью.

Меры предостережения

1. Правильная настройка каналов: Через ABB Control Builder M индивидуально настройте тип сигнала для каждого канала ABB SC520 — не используйте канал, настроенный для термопары, для подключения RTD или токового датчика, это приведет к искажению данных или повреждению модуля.
2. Защита коммуникационных кабелей: Используйте экранированные кабели с двойной изоляцией для подключения сенсоров — располагайте их на расстоянии >2 м от силовых линий (например, кабелей 380 В/10 кВ) и избегайте параллельного расположения с кабелями переменного тока, чтобы снизить электромагнитные помехи.
3. Регулярная калибровка: Раз в 6 месяцев калибруйте каналы ABB SC520 с использованием эталонного сигналогенера (для 4–20 мА/0–10 В) и эталонного термостата (для термопар/RTD) — поддерживайте точность в пределах ±0.015%, чтобы избежать ложных сигналов и отклонений в производстве.
4. Охлаждение и монтаж: Монтируйте ABB SC520 в шкаф с принудительной вентиляцией — при температуре >60 °C снизьте нагрузку на модуль (отключите неиспользуемые каналы), а при превышении >75 °C остановите работу до устранения причины перегрева (например, засорение радиаторов).
