Описание
1. Описание продукта

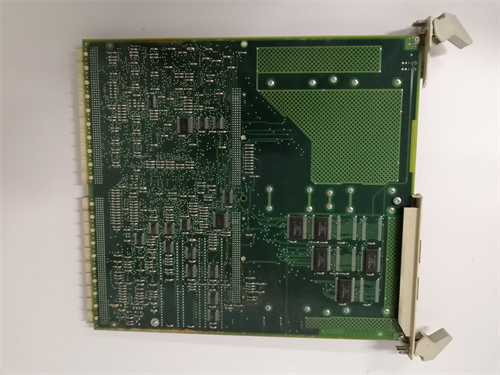

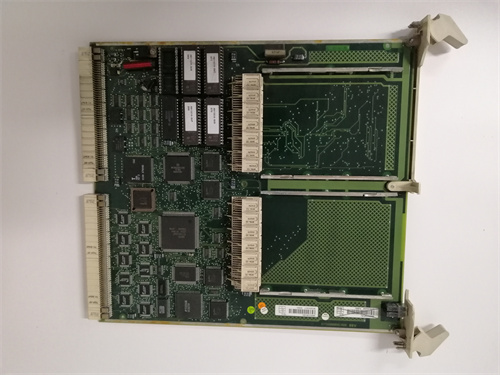

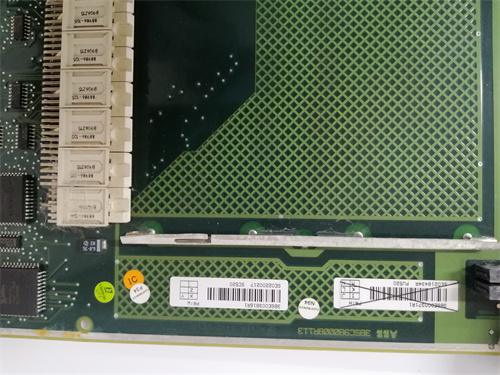

ABB SC520 — это компактный логический контроллер (PLC) из серии ABB AC 500, разработанный для решения задач автоматизации средней сложности в промышленных и инфраструктурных объектах. ABB SC520 сочетает высокую производительность обработки данных, гибкую конфигурацию I/O и поддержку современных промышленных протоколов, обеспечивая надежное управление производственными процессами, системами коммуникации и вспомогательным оборудованием. В сценариях эксплуатации, таких как линии упаковки, системы водоочистки, климатическое оборудование и небольшие производственные цеха, ABB SC520 демонстрирует исключительную стабильность и простоту интеграции, не требуя сложной настройки или дополнительного программного обеспечения. Благодаря совместимости с модулями расширения ABB и сторонними устройствами, ABB SC520 легко масштабируется под меняющиеся потребности объекта, становясь универсальным решением для автоматизации малых и средних систем.
2. Технические параметры продукта
- Процессор и память:
- Процессор: 32-битный ARM Cortex-M4, частота 200 MHz
- Программная память: 512 KB Flash
- Оперативная память: 128 KB RAM
- Дополнительная память: поддержка карт SD для архивирования данных (до 32 GB)
- Встроенные I/O:
- 16 цифровых входов (24 В DC)
- 16 цифровых выходов (24 В DC, 0.5 А/канал)
- 2 аналоговых входа (4–20 мА / 0–10 В)
- 1 аналоговый выход (4–20 мА / 0–10 В)
- Коммуникационные интерфейсы:
- 1 порт Ethernet (10/100 Mbps) — поддержка Modbus TCP, PROFINET, Ethernet/IP
- 1 порт RS-485 — поддержка Modbus RTU, DNP3.0
- USB-порт для программирования и диагностики
- Питание: 24 В DC ±20%, энергопотребление ≤ 15 Вт, защита от обратной полярности
- Рабочие условия: Температурный диапазон от -25°C до +60°C, относительная влажность 5%–95% без конденсации, устойчивость к вибрациям до 2g (IEC 60068-2-6)
- Монтаж и размеры: Монтаж на DIN-рейку, габаритные размеры 140×100×60 мм, вес 0.5 кг
- Программирование: Поддержка стандарта IEC 61131-3 (LD, FBD, ST, IL, SFC), программное обеспечение ABB Automation Builder
- Совместимость: Интеграция с модулями расширения ABB AC 500 (дигитальные/аналоговые I/O, специализированные модули), совместимость с HMI ABB CP600 и сторонними панелями
3. Преимущества и особенности
- Компактность и все в одном: ABB SC520 объединяет процессор, встроенные I/O и коммуникационные порты в едином корпусе, что исключает необходимость дополнительных модулей для большинства задач средней сложности, снижая затраты на оборудование и монтаж.
- Высокая производительность: Процессор с частотой 200 MHz обеспечивает быструю обработку логических операций и аналоговых данных, что критически важно для систем с высокими требованиями к скорости реакции (например, линии упаковки).
- Многопротокольная поддержка: ABB SC520 поддерживает основные промышленные протоколы, что позволяет интегрировать его в любые существующие автоматизированные системы — от старых установок с Modbus RTU до современных комплексов с PROFINET.
- Простота программирования и обслуживания: Использование стандарта IEC 61131-3 и программного обеспечения ABB Automation Builder упрощает разработку и отладку программ, а встроенные диагностические функции позволяют быстро выявлять и устранять неисправности.
- Устойчивость к промышленным условиям: Широкий температурный диапазон и защита от вибраций и помех делают ABB SC520 подходящим для эксплуатации в тяжелых условиях — от производственных цехов до внешних установок (например, насосные станции).
4. Области применения и практические примеры
4.1 Области применения
Широко используется в автоматизации малых и средних производственных линий (упаковка, сборка), системах водоочистки и канализации, климатических установках (вентиляция, отопление), насосных станциях, лебедках и вспомогательном оборудовании промышленных предприятий.
4.2 Практические примеры
- Линия упаковки: В пищевой фабрике ABB SC520 управляет линией упаковки конфет — контролирует работу конвейеров, датчиков уровня и упаковочных машин, синхронизирует скорость движения продукции и отправляет данные о производительности в центральную систему. Благодаря компактности модуль установлен непосредственно на шкафу управления линии, не занимая дополнительного пространства.
- Система водоочистки: На небольшой станционной водоочистке ABB SC520 регулирует работу насосов, клапанов и дозаторов химических реагентов, основываясь на данных от датчиков turbidity и pH. Поддержка Modbus TCP позволяет передавать данные о качестве воды в центральный диспетчерский пункт, обеспечивая контроль процесса в режиме реального времени.
- Климатическое оборудование: В производственном цехе ABB SC520 управляет системой центрального охлаждения — регулирует скорость вентиляторов, работу компрессоров и клапанов на основе данных от температурных датчиков. Устойчивость к вибрациям и перепадам напряжения гарантирует непрерывную работу даже при интенсивной эксплуатации оборудования.
5. Сравнение с конкурентами
| Параметр сравнения | ABB SC520 | Конкурент (компактный PLC другого бренда) |
|---|---|---|
| Встроенные I/O | 16 DI/16 DO/2 AI/1 AO | 8 DI/8 DO/1 AI/0 AO |
| Поддерживаемые протоколы | Modbus TCP/RTU, PROFINET, Ethernet/IP | Только Modbus TCP/RTU |
| Температурный диапазон | -25°C до +60°C | 0°C до +55°C |
| Поддержка карт SD | Да (до 32 GB) | Нет |
| Программное обеспечение | ABB Automation Builder (бесплатное для малых проектов) | Платное ПО с ограниченным функционалом |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Выбирайте ABB SC520 для автоматизации задач средней сложности (до 32 I/O точек), особенно если требуется компактность, многопротокольная поддержка и простота интеграции с существующими системами.
- Для объектов с суровыми климатическими условиями (низкие температуры, вибрации) ABB SC520 предпочтительнее конкурентов благодаря расширенному температурному диапазону и устойчивости к внешним воздействиям.
- При необходимости масштабирования системы ABB SC520 легко дополняется модулями расширения ABB AC 500, позволяя увеличить количество I/O точек или добавить специализированные функции (например, управление двигателями).
6.2 Меры предосторожности
- При монтаже ABB SC520 соблюдайте правила электробезопасности: отключите питание перед подключением кабелей, используйте экранированные кабели для аналоговых сигналов и коммуникаций, чтобы снизить влияние помех.
- Не превышайте максимальный ток выходов (0.5 А/канал) — для подключения мощных нагрузок (например, контакторов) используйте промежуточные реле или усилители сигнала.
- Установите контроллер в защищенном шкафу управления, чтобы предотвратить попадание пыли, влаги или механических повреждений — это особенно важно для внешних установок (например, насосные станции).
- Регулярно создавайте резервные копии программного обеспечения на карту SD или внешний носитель, чтобы восстановить работу контроллера в случае сбоя памяти.
