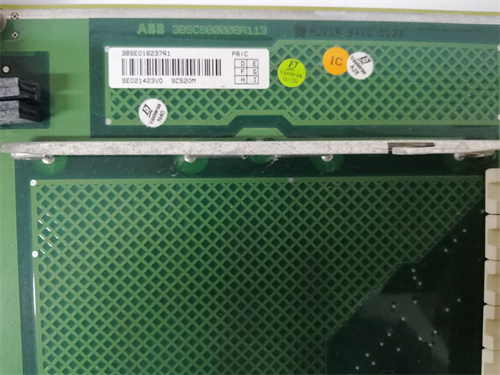

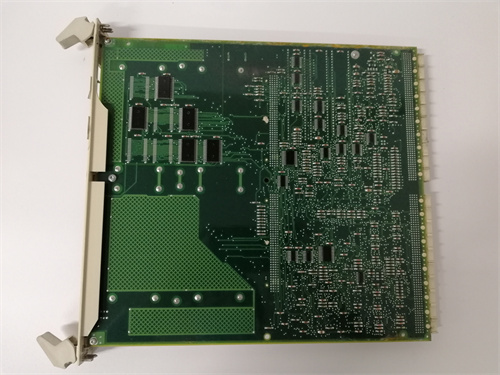

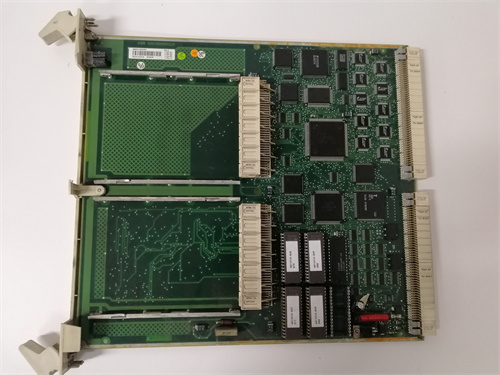

ABB SC520M – Мощный модульный контроллер для сложных промышленных автоматизаций

Описание продукта

Технические параметры

• Тип устройства: Модульный программируемый логический контроллер (PLC) для сложных автоматизаций
• Номинальное напряжение питания: 24 В DC, допуск ±10%; опционально 110/220 В АС/DC (дубльное питание для критических объектов)
• Вычислительная платформа: 64-битный многоядерный микропроцессор, частота 1 ГГц
• Память:
  • Флеш-память (программа): 512 МБ (расширяемая до 2 ГБ)
  • RAM (данные): 256 МБ (расширяемая до 1 ГБ)
  • Непотеряная память: 32 МБ (для хранения конфигураций, архивов и событий)
• Языки программирования: IEC 61131-3 (LD, FBD, ST, IL, CFC), C/C++ (для кастомных алгоритмов), Structured Text Extended
• Коммуникационные интерфейсы:
  • Встроенные: Ethernet (4 порта, Gigabit Ethernet), RS-485 (2 порта, Modbus RTU)
  • Поддерживаемые протоколы: PROFINET IO (IRT), Ethernet/IP, Modbus TCP/RTU, OPC UA (UA Secure), MQTT, IEC 61850, DNP3.0, PROFIBUS DP
• Входы/выходы (базовая конфигурация):
  • Цифровые входы (DI): 32 штуки (PNP/NPN, 24 В DC, быстрые – до 1 µs)
  • Цифровые выходы (DO): 16 штук (релейные контакты, 5 А/250 В АС или транзисторные, 2 А/24 В DC)
  • Аналоговые входы (AI): 8 штук (дифференциальные, 0–10 В DC / 4–20 мА / RTD / Thermocouple, 24-битное разрешение)
  • Аналоговые выходы (AO): 4 штуки (4–20 мА / 0–10 В DC, 16-битное разрешение)
• Расширяемость: Поддержка до 16 расширяющих модулей (дигитальные, аналоговые, коммуникационные, позиционные, энергетические)
• Время цикла: До 0,5 мс (при программе размером 100 000 инструкций)
• Операционные температуры: -25 °C до +70 °C (широкоемкостный режим)
• Класс защиты по IP: IP20 (основной модуль), IP65 (специальные модули для наружного монтажа)
• Габаритные размеры: 160 × 100 × 140 мм (ширина × высота × глубина) – базовый модуль
• Масса: 1,5 кг (базовая конфигурация)
• Функции:
  • Многоуровневое логическое и последовательное управление
  • Регулирование процессов (PID-регуляторы – до 64 штук, поддержка адаптивного PID)
  • Позиционное управление (до 16 осей, синхронное управление, электорническая корректировка)
  • Управление движением (траекторное управление, синхронизация механизмов)
  • Архивирование данных (до 10 лет) и регистрация событий (до 1 млн записей)
  • Удаленное программирование, диагностика и обновление ПО
  • Защита от несанкционированного доступа (SSL/TLS шифрование, RBAC, аудит действий)
  • Поддержка распределенных систем (связь между контроллерами по промышленным сетям)
• Сертификации: ГОСТ Р, IEC 61131-2, IEC 61010-1, IEC 61850, ISO 9001, ISO 14001, SIL 2 (опционально SIL 3), CE, UL, ATEX (для взрывоопасных зон)

Преимущества и особенности

1. Высокая вычислительная мощность: 64-битный многоядерный процессор с частотой 1 ГГц обеспечивает обработку сложных алгоритмов и больших объемов данных за минимальное время (цикл до 0,5 мс), что позволяет использовать ABB SC520M для управления быстропротекающими и многопараметрическими процессами (например, плавильные печи, нефтеперерабатывающие цеха).
2. Расширенная расширяемость: Поддержка до 16 расширяющих модулей и возможность объединения в распределенные системы делает ABB SC520M гибким решением для проектов любого масштаба – от отдельных производственных линий до всей промышленной площадки.
3. Совместимость с Industrie 4.0 и облачными платформами: Поддержка протоколов OPC UA (UA Secure) и MQTT, а также интеграция с облачной платформой ABB Ability™ обеспечивают удаленный мониторинг, анализ данных в реальном времени и предиктивное обслуживание, соответствующая современным тенденциям цифровой трансформации.
4. Поддержка специфических протоколов: Поддержка IEC 61850 делает ABB SC520M идеальным выбором для энергетических объектов (ТЭЦ, АЭС, распределительные подстанции), а протоколы PROFINET IO (IRT) и Ethernet/IP обеспечивают синхронное управление производственными линиями с высокой точностью.
5. Простота интеграции и программирования: Программное обеспечение ABB Automation Builder с поддержкой русского языка, стандартные языки IEC 61131-3 и возможность использования C/C++ для кастомных решений упрощают разработку и commissioning, снижая время на внедрение проекта.
6. Высокая надежность и безопасность: Дублированное питание (опционально), защита от электромагнитных помех (класс EMS 4), сертификация SIL 2/3 и шифрование данных обеспечивают стабильную и безопасную работу ABB SC520M в критических приложениях и суровых промышленных условиях.
7. Адаптация к российским условиям: Сертификация ГОСТ Р, поддержка русского языка в интерфейсе и программном обеспечении, а также работа в диапазоне температур от -25 °C до +70 °C делают ABB SC520M полностью совместимым с требованиями российского рынка.

Примеры применения в отраслях

• Металлургия: В чёрном металлургическом заводе в Челябинске ABB SC520M управляет плавильными печами и линиями непрерывного литья. Адаптивные PID-регуляторы обеспечивают стабильность температуры расплава и химического состава стали, а синхронное позиционное управление гарантирует точность размеров продукции. Интеграция с SCADA-системой и MES позволяет отслеживать производственные показатели в реальном времени, снизив брак на 12% и увеличив производительность на 8%.
• Нефтегазовая отрасль: На нефтеперерабатывающем заводе в Санкт-Петербурге ABB SC520M контролирует технологические цеха переработки нефти (дистилляция, каталитический крекинг). Поддержка протокола IEC 61850 позволяет интегрировать контроллер в систему управления безопасностью (SIS), а предиктивная диагностика помогает выявлять дефекты оборудования на ранних стадиях, снизив количество внеплановых остановок на 25%.
• Энергетика (ТЭЦ): В крупной тепловой электростанции в Москва ABB SC520M управляет работающими котлами, турбинами и распределительными устройствами. Распределенная архитектура контроллеров обеспечивает синхронное управление всеми участками станции, а интеграция с облачной платформой ABB Ability™ позволяет операторам осуществлять удаленный мониторинг параметров энергопотребления и оптимизировать работу оборудования, снизив расход топлива на 10%.
• Машиностроение (автомобильная промышленность): В автомобильном заводе в Тольятти ABB SC520M управляет линиями сборки автомобилей – синхронизирует работу конвейеров, роботов и проверочных станций. Позиционное управление с точностью до 0,01 мм обеспечивает высококачественную сборку компонентов, а логическое управление автоматизировало последовательность операций, сократив время производства одного автомобиля на 15%.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

• Определите масштаб и сложность задач автоматизации – ABB SC520M идеально подходит для крупных промышленных предприятий, энергетических объектов и проектов с требованиями к высокой производительности, расширяемости и безопасности (SIL 2/3).
• Оцените требуемые коммуникационные протоколы – если проект связан с энергетикой, выберите вариант с поддержкой IEC 61850; для интеграции в облачные платформы – убедитесь в наличии OPC UA Secure и MQTT.
• Проверьте условия эксплуатации – для регионов с экстремальными температурами или взрывоопасными зонами выберите соответствующие сертифицированные модули (ATEX, широкий диапазон температур).
• Купайте через официальных дилеров ABB – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р и SIL, а также профессиональную техническую поддержку (обучение персонала, консультации по программированию и интеграции).
• Учтите перспективы масштабирования – модульная архитектура ABB SC520M позволяет расширять функциональность при росте производства или появлении новых задач автоматизации.

Меры предосторожности

• Монтаж, программирование и обслуживание ABB SC520M должен выполнять квалифицированный персонал с сертификацией по работе с PLC класса SIL 2/3 и знанием языков программирования IEC 61131-3.
• Перед монтажом проверьте исправность корпуса, кабелей и модулей ABB SC520M, а также соответствие напряжения питания (в том числе дублированного) техническим требованиям – не допускайте перегрузки или нестабильного питания.
• При программировании используйте механизмы защиты от несанкционированного доступа (шифрование, роли и права доступа, аудит действий) – это критически важно для безопасности критических промышленных процессов.
• Во время эксплуатации регулярно обновляйте прошивку контроллера и программное обеспечение через официальный портал ABB – это позволяет получить новые функции, исправить возможные ошибки и поддерживать совместимость с современными системами.
• Не подвергайте контроллер воздействию влаги, пыли, химических веществ и сильных механических нагрузок超出 указанного класса защиты IP20 – при монтаже в промышленных помещениях используйте герметичные шкафы или защитные кожухи.
